公開番号2025083690
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197216
出願日2023-11-21
発明の名称加湿器、加湿システム及びフィルタ部材
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24F 6/06 20060101AFI20250526BHJP(加熱;レンジ;換気)
要約【課題】フィルタに結晶の析出が生じにくい加湿器、加湿システム及びフィルタ部材を提供する。

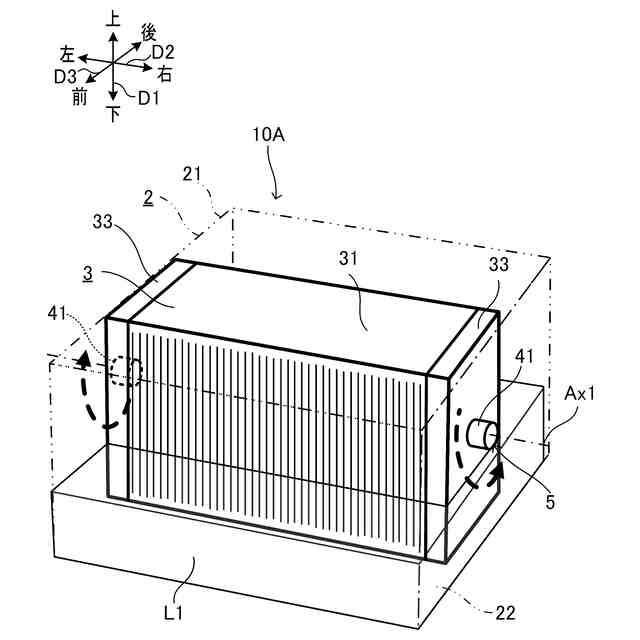

【解決手段】加湿器10は、フィルタ保持部21と、洗浄機構5と、を備える。フィルタ保持部21は、貯水部22に貯留される液体L1にフィルタ3の一部が浸るようにフィルタ3を保持する。洗浄機構5は、液体L1とフィルタ3との少なくとも一方を動かすことにより、フィルタ3を液体L1にて洗浄する。
【選択図】図7
特許請求の範囲【請求項１】
貯水部に貯留される液体にフィルタの一部が浸るように前記フィルタを保持するフィルタ保持部と、
前記液体と前記フィルタとの少なくとも一方を動かすことにより、前記フィルタを前記液体にて洗浄する洗浄機構と、を備える、
加湿器。
続きを表示（約 770 文字）【請求項２】
前記洗浄機構は、前記フィルタを前記貯水部内で動かすことによって前記フィルタを前記液体にて洗浄する、
請求項１に記載の加湿器。
【請求項３】
前記フィルタの動きは、往復移動を含む、
請求項２に記載の加湿器。
【請求項４】
前記往復移動は、前記フィルタの回転を伴う、
請求項３に記載の加湿器。
【請求項５】
前記往復移動は、前記貯水部に対する前記フィルタの出し入れを伴う、
請求項３又は４に記載の加湿器。
【請求項６】
前記フィルタの動きは、前記フィルタに含まれるフィルタ本体の変形を伴う、
請求項２～４のいずれか１項に記載の加湿器。
【請求項７】
前記フィルタ本体の変形は、ねじり変形と圧縮変形との少なくとも一方を含む、
請求項６に記載の加湿器。
【請求項８】
前記フィルタは、前記フィルタ本体を一方向の両側から保持する一対の保持部材を有し、
前記洗浄機構は、前記一対の保持部材の相対的な位置関係を変化させるように前記一対の保持部材の少なくとも一方を駆動することにより、前記フィルタ本体を変形させる、
請求項７に記載の加湿器。
【請求項９】
前記フィルタの第１部位が浸水する第１姿勢と、前記フィルタの第２部位が浸水する第２姿勢と、を含む複数の姿勢間で、前記フィルタの姿勢変化を行う姿勢変化機構を、更に備える、
請求項１～４のいずれか１項に記載の加湿器。
【請求項１０】
前記姿勢変化機構と前記洗浄機構とは、少なくとも一部を共用している、
請求項９に記載の加湿器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルタを保持するフィルタ保持部を備える加湿器、加湿システム及びフィルタ部材に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
関連技術として、水等の液体を保持し気化させるフィルタ（加湿フィルタ）を備える加湿器が知られている（例えば、特許文献１参照）。この種の加湿器においては、フィルタの一部を水に浸すことによって、フィルタに水を吸上げさせて水を保持する。そして、水を保持した状態のフィルタに風（又は温風）を通すことにより、水が気化蒸発して加湿された空気を得ることが可能である。
【０００３】
関連技術に係るフィルタは、明瞭な開孔を有する孔あき不織布を用いている。これにより、当該フィルタは、明瞭な開孔の周囲に繊維が方向配列された細孔を有する繊維束が形成され、導水路毛細管現象によって水の吸い上げ性が高く気化材料として適している。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２７９０８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記関連技術に係る加湿器においては、常にフィルタの同じ部分が水に浸ることになるので、長期間の使用に伴いフィルタの水から露出する部分に結晶の析出による変色等を生じることがある。
【０００６】
本発明の目的は、フィルタに結晶の析出が生じにくい加湿器、加湿システム及びフィルタ部材を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一の局面に係る加湿器は、フィルタ保持部と、洗浄機構と、を備える。前記フィルタ保持部は、貯水部に貯留される液体にフィルタの一部が浸るように前記フィルタを保持する。前記洗浄機構は、前記液体と前記フィルタとの少なくとも一方を動かすことにより、前記フィルタを前記液体にて洗浄する。
【０００８】
本発明の一の局面に係る加湿システムは、前記加湿器と、前記加湿器に用いられる前記フィルタと、を備える。
【０００９】
本発明の一の局面に係るフィルタ部材は、前記加湿システムに、前記フィルタとして用いられる。
【発明の効果】
【００１０】
本発明によれば、フィルタに結晶の析出が生じにくい加湿器、加湿システム及びフィルタ部材を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
