公開番号2025082968
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196558
出願日2023-11-20
発明の名称吹出構造体および毛髪乾燥機
出願人シャープ株式会社
代理人個人,個人,個人
主分類A45D 20/10 20060101AFI20250523BHJP(手持品または旅行用品)
要約【課題】ブラシ部をより簡単に付け替えることのできる吹出構造体、および毛髪乾燥機を提供する。
【解決手段】ヘアドライヤ1は、吹出構造体10を備えている。吹出構造体10は、本体部20と、本体部20に対して着脱可能なブラシ部とを備えている。本体部20は、内部に設けられた風路32と、風路32と連通する風の吹出口13とを有する。ブラシ部の少なくとも一つ(例えば、第1ブラシ部41)は、2列以上のブラシ列(例えば、ブラシ列22Aおよび22B)を有している。

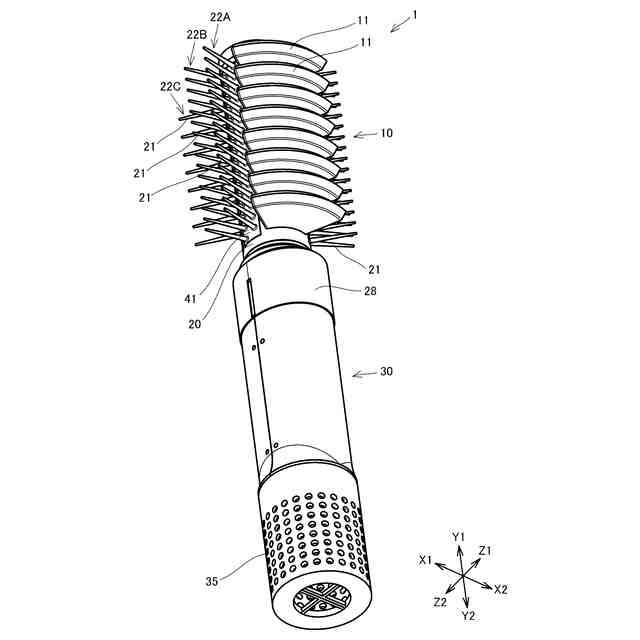

【選択図】図2
特許請求の範囲【請求項１】
内部に設けられた風路と、前記風路と連通する風の吹出口とを有する本体部と、
前記本体部に対して着脱可能なブラシ部と
を備えている吹出構造体であって、
前記ブラシ部の少なくとも一つは、２列以上のブラシ列を有している、
吹出構造体。
続きを表示（約 810 文字）【請求項２】
前記ブラシ部は、前記本体部の長手方向に沿って延びる前記ブラシ列を有しており、
前記ブラシ部を前記本体部に取り付けるときには、前記ブラシ部を前記長手方向にスライドさせて取り付ける、
請求項１に記載の吹出構造体。
【請求項３】
前記本体部の外面に対して前記ブラシ部を接着させる磁石を有している、
請求項２に記載の吹出構造体。
【請求項４】
前記磁石は、前記本体部または前記ブラシ部の前記長手方向の少なくとも一方の端部に配置されている、
請求項３に記載の吹出構造体。
【請求項５】
前記本体部の長手方向の先端側には、前記ブラシ部を係止するロック機構が設けられている、請求項１から４の何れか１項に記載の吹出構造体。
【請求項６】
前記本体部は、表面から突出する複数の突起を有しており、
前記吹出口の少なくとも一つは、前記突起に設けられている、
請求項５に記載の吹出構造体。
【請求項７】
前記本体部は、略円柱形状を有しており、
前記複数の突起は、前記本体部の長手方向側から視て略扇形の形状を有している、
請求項６に記載の吹出構造体。
【請求項８】
前記本体部は、表面から突出する複数の突起を有しており、
前記吹出口の少なくとも一つは、前記突起に設けられている、
請求項１に記載の吹出構造体。
【請求項９】
前記本体部は、略円柱形状を有しており、
前記複数の突起は、前記本体部の長手方向側から視て略扇形の形状を有している、
請求項８に記載の吹出構造体。
【請求項１０】
請求項１から４の何れか１項に記載の吹出構造体を備えている毛髪乾燥機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、毛髪乾燥機などの吹出構造体、およびこの吹出構造体を備えている毛髪乾燥機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ヘアドライヤ（毛髪乾燥機）には、風の吹き出し部の周辺にブラシが設けられているものがある。このようなヘアドライヤの中には、ブラシ部を着脱可能な構成とし、種々の形態のブラシ部を用途に応じて交換して使用するものもある。
【０００３】
例えば、特許文献１には、適宜な間隔をおいて列設された複数の取付棒と、これらの取付棒にブラシ基台を介して装着される着脱可能なブラシ部とを備え、前記取付棒に装着された前記ブラシ基台の相互間に熱風吐出用の間隙が保有されてなることを特徴とするヘアードライヤーの整髪具が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特公平６－５９２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されている整髪具のブラシ部は、一つのブラシ基台に対してブラシが一列に並んで配置されている。このような構成では、整髪具に複数列のブラシを配置するためには、多数のブラシ部を一つずつ取り付ける必要があり、ブラシ部の取り付け作業およびブラシ部の付け替え作業が煩雑になる。
【０００６】
本発明では、ブラシ部をより簡単に付け替えることのできる吹出構造体、および毛髪乾燥機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一局面にかかる吹出構造体は、内部に設けられた風路と、前記風路と連通する風の吹出口とを有する本体部と、前記本体部に対して着脱可能なブラシ部とを備えている。この吹出構造体において、前記ブラシ部の少なくとも一つは、２列以上のブラシ列を有している。
【発明の効果】
【０００８】
本発明の一局面によれば、ブラシ部をより簡単に付け替えることのできる吹出構造体、および毛髪乾燥機を提供することができる。
【図面の簡単な説明】
【０００９】

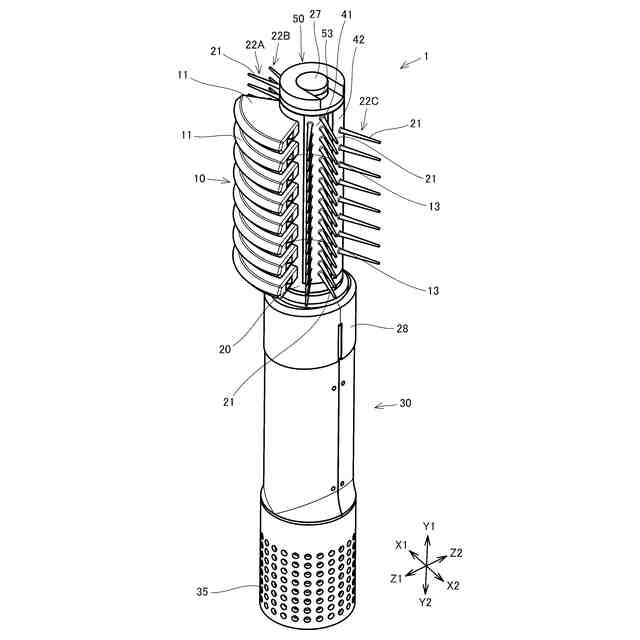

第１の実施形態にかかるヘアドライヤの外観構成を示す斜視図である。
図１に示すヘアドライヤを別の方向から見た状態を示す斜視図である。

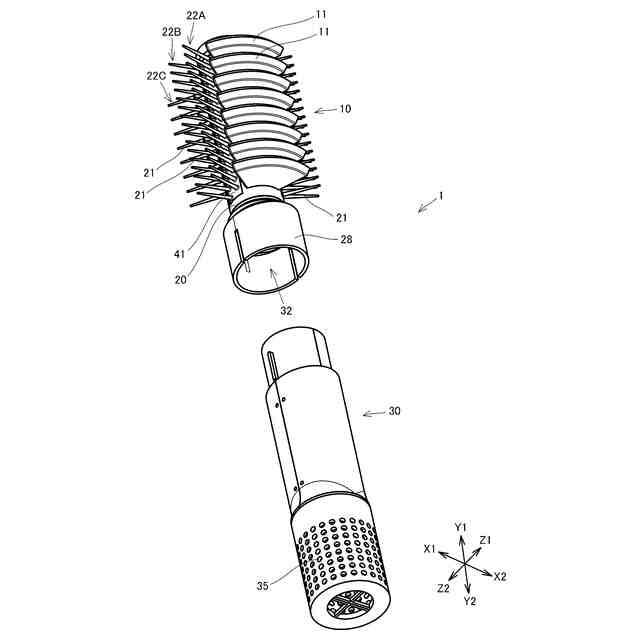

図１に示すヘアドライヤのアタッチメントを取り外した状態を示す斜視図である。

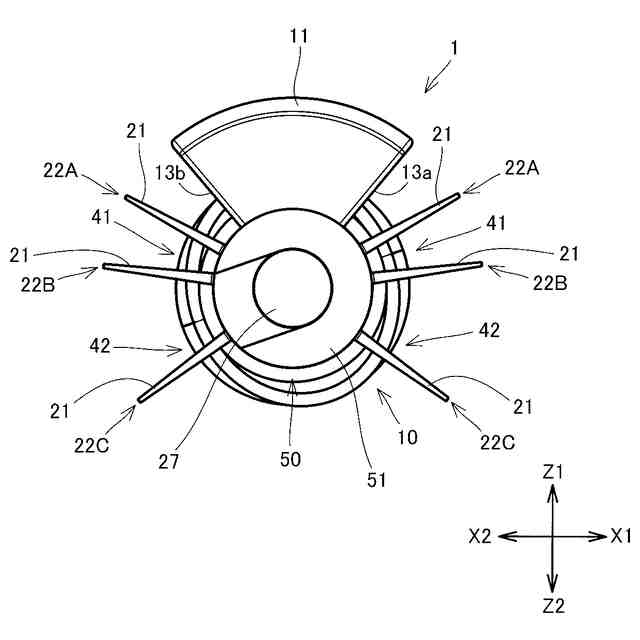

図１に示すヘアドライヤを上方から見た状態を示す平面図である。

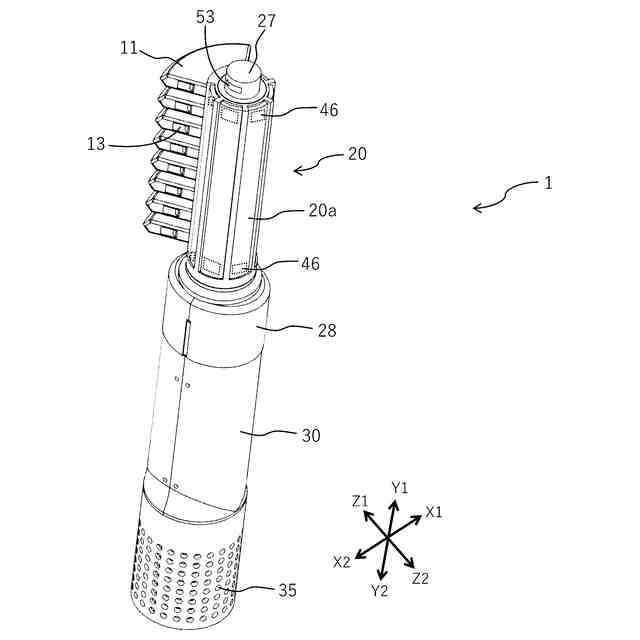

図１に示すヘアドライヤのアタッチメントからブラシ部などの取付部品を外した状態を示す斜視図である。

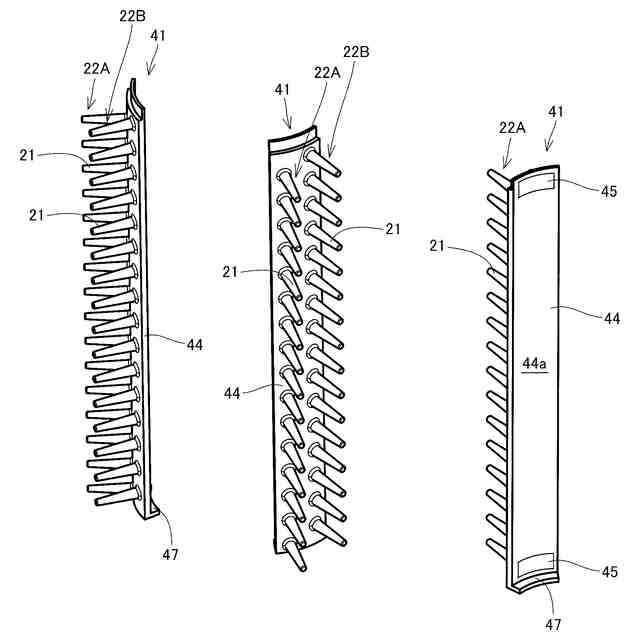

アタッチメントに取り付けられる第１ブラシ部材を示す斜視図である。

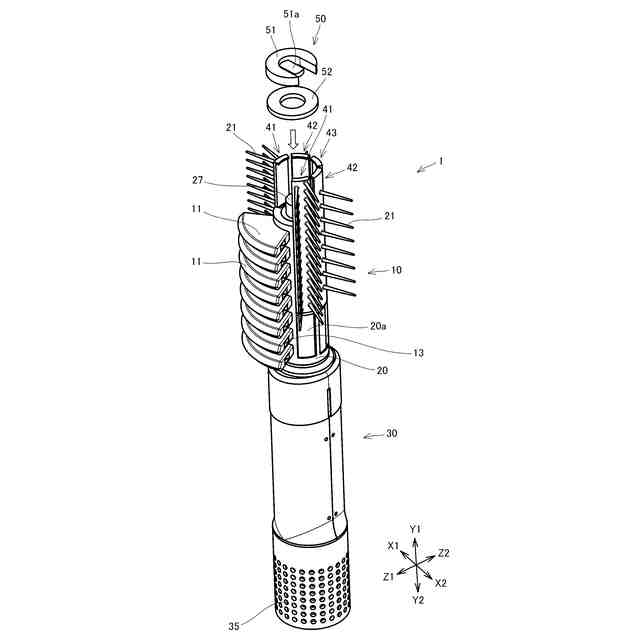

アタッチメントに対してブラシ部などを装着する様子を示す斜視図である。

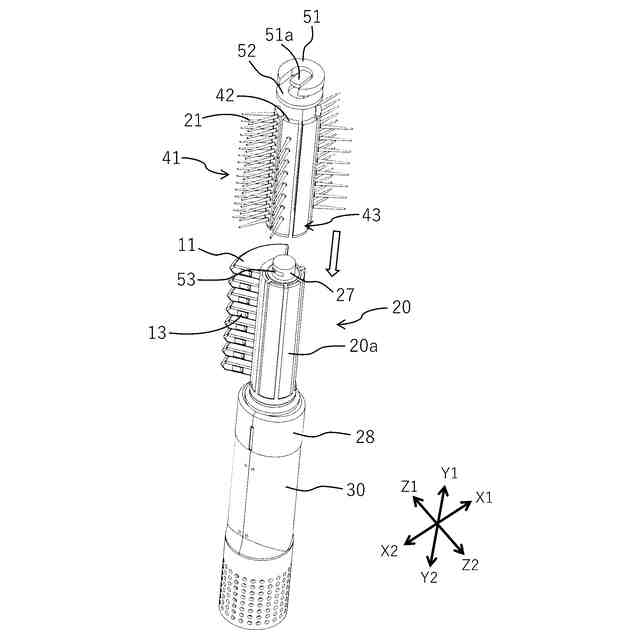

アタッチメントに対してブラシ部などを装着する様子を示す斜視図である。

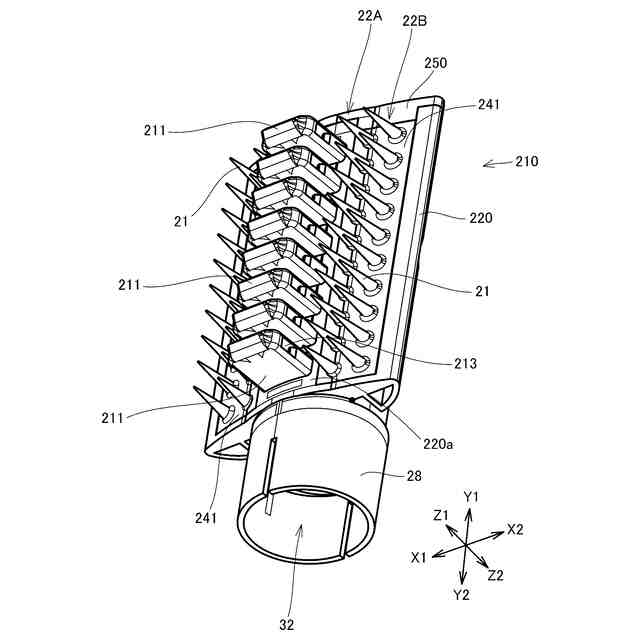

第２の実施形態にかかるヘアドライヤのアタッチメントの外観構成を示す斜視図である。
図９に示すアタッチメントの正面図である。
図９に示すアタッチメントに対してブラシ部を装着する様子を示す斜視図である。
図９に示すアタッチメントに対してブラシ部を装着する様子を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
（【００１１】以降は省略されています）
