公開番号2025088899
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023203703
出願日2023-12-01
発明の名称通信装置
出願人シャープ株式会社
代理人個人,個人,個人
主分類G06F 3/041 20060101AFI20250605BHJP(計算;計数)
要約【課題】筐体内に無線通信アンテナなどの各種ユニットを収納する通信装置に命令を入力するための技術を提供する。
【解決手段】筐体101と、筐体の内部に配置される無線通信アンテナ165と、筐体の内部に配置され、筐体の歪みを測定するための複数の第1のセンサ1451,1452,1453,1454と、筐体の内部に配置され、複数の第1のセンサの測定値に基づいて筐体が押された位置に対応する命令を受け付ける制御部110と、を備える通信装置100が提供される。
【選択図】図3
特許請求の範囲【請求項１】
筐体と、
前記筐体の内部に配置される無線通信アンテナと、
前記筐体の内部に配置され、前記筐体の歪みを測定するための複数の第１のセンサと、
前記筐体の内部に配置され、前記複数の第１のセンサの測定値に基づいて前記筐体が押された位置に対応する命令を受け付ける制御部と、を備える通信装置。
続きを表示（約 1,200 文字）【請求項２】
前記筐体の内部に配置され、磁気を検知するための第２のセンサをさらに備え、
前記制御部は、前記第２のセンサが磁気を検知しているときに、前記複数の第１のセンサを介して入力される命令を候補として受け付ける、請求項１に記載の通信装置。
【請求項３】
前記制御部は、前記第２のセンサが磁気を検知しなくなったときに受け付けていた命令を確定する、請求項２に記載の通信装置。
【請求項４】
第１のライトと、
第２のライトと、をさらに備え、
前記制御部は、
前記第２のセンサが磁気を検知したときに、前記第１のライトを点灯させつつ、前記筐体が押された位置に対応する候補としての命令を示す光を前記第２のライトから発光し、
前記第２のセンサが磁気を検知しなくなったときに、前記筐体が押された位置に対応する命令を確定するとともに、前記第１のライトと前記第２のライトとを消灯させる、請求項３に記載の通信装置。
【請求項５】
前記筐体の内部に配置され、磁気を検知するための第２のセンサをさらに備え、
前記制御部は、前記筐体が押下されている間、前記筐体が押された位置に対応する命令を候補として受け付けて、前記第２のセンサが磁気を検知してから磁気を検知しなくなったときに前記命令を確定する、請求項１に記載の通信装置。
【請求項６】
前記筐体の内部に配置され、磁気を検知するための第２のセンサをさらに備え、
前記制御部は、前記筐体が押下されている間、前記筐体が押された位置に対応する命令を候補として受け付けて、前記第２のセンサが磁気を検知したときに前記命令を確定する、請求項１に記載の通信装置。
【請求項７】
前記複数の第１のセンサは、３つの以上の第１のセンサであって、
前記制御部は、前記３つ以上の第１のセンサの測定値に基づいて、前記筐体の表面の２次元の位置を特定する、請求項１に記載の通信装置。
【請求項８】
前記複数の第１のセンサは、２つの第１のセンサであって、
前記制御部は、前記２つの第１のセンサの測定値に基づいて、前記２つの第１のセンサが並んでいる方向に関する１次元の位置を特定する、請求項１に記載の通信装置。
【請求項９】
前記筐体の内部に配置され、磁気を検知するための第２のセンサをさらに備え、
前記制御部は、前記第２のセンサが磁気を検知したときに、前記複数の第１のセンサの測定値に基づいて前記筐体が押された第１の位置を特定し、前記第２のセンサが磁気を検知しなくなったときに、前記複数の第１のセンサの測定値に基づいて前記筐体が押された第２の位置を特定し、前記第１の位置と前記第２の位置とに対応する命令を特定する、請求項１に記載の通信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筐体内に無線通信アンテナを収納する通信装置の技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、住宅やオフィスなどには、水道などの使用量を測定するための検針用メータが取り付けられている。そして、検針メータなどの対象物に後付け可能であって、検針値をサーバに送信することができる通信装置も知られている。
【０００３】
たとえば、特開２０２２－０１５１２９号公報（特許文献１）には、通信装置が開示されている。特許文献１によると、通信装置は、資源又はエネルギーに関する計測装置の計測結果を示す情報をセンター装置に送信する。通信装置は、振動検出部と、トリガー部と、制御部とを備える。振動検出部は、通信装置の振動を検出する。トリガー部は、外部操作に応じて動作モード開始用トリガー信号を生成する。制御部は、動作モード開始用トリガー信号に応じて、振動検出部の検出結果に応じた動作モードを開始する。
【０００４】
また、特開２０２２－０１５１３０号公報（特許文献２）には、通信装置が開示されている。特許文献２によると、通信装置は、資源又はエネルギーに関する計測装置の計測結果を示す情報をセンター装置に送信する。通信装置は、姿勢検出部と、トリガー部と、制御部とを備える。姿勢検出部は、通信装置の姿勢を検出する。トリガー部は、外部操作に応じて動作モード開始用トリガー信号を生成する。制御部は、動作モード開始用トリガー信号に応じて、姿勢に応じた動作モードを開始する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－０１５１２９号公報
特開２０２２－０１５１３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、筐体内に無線通信アンテナなどの各種ユニットを収納する通信装置に命令を入力するための技術を提供することである。
【課題を解決するための手段】
【０００７】
この発明のある態様に従うと、筐体と、筐体の内部に配置される無線通信アンテナと、筐体の内部に配置され、筐体の歪みを測定するための複数の第１のセンサと、筐体の内部に配置され、複数の第１のセンサの測定値に基づいて筐体が押された位置に対応する命令を受け付ける制御部と、を備える通信装置が提供される。
【発明の効果】
【０００８】
以上のように、本発明によれば、筐体内に無線通信アンテナなどの各種ユニットを収納する通信装置に命令を入力することができる。
【図面の簡単な説明】
【０００９】

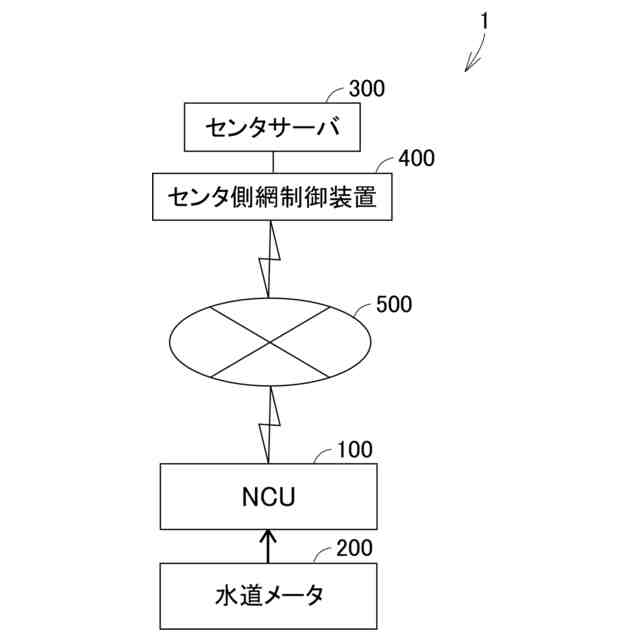

第１の実施の形態にかかるネットワークシステムの全体構成を示すイメージ図である。

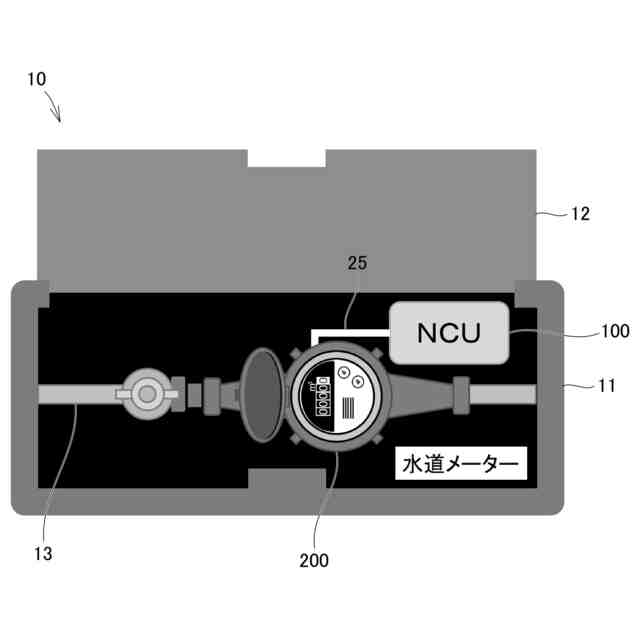

第１の実施の形態にかかる水道メータＢＯＸの内側を示す斜視図である。

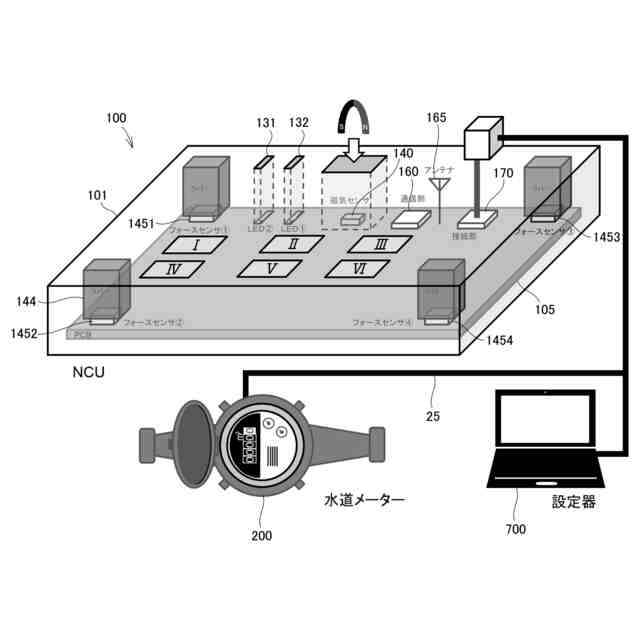

第１の実施の形態にかかる通信装置の内部構成を示す斜視図である。

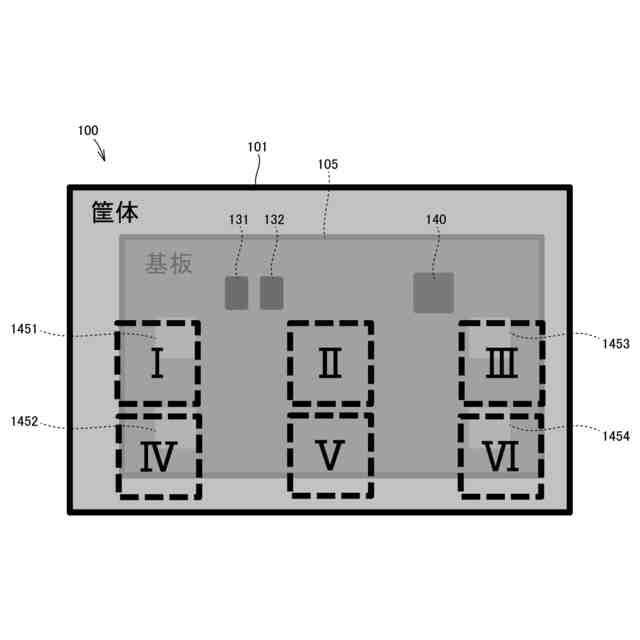

第１の実施の形態にかかる通信装置のフォースセンサと６つのエリアとを示すイメージ図である。
第１の実施の形態にかかる通信装置の命令入力時の手順を示すイメージ図である。

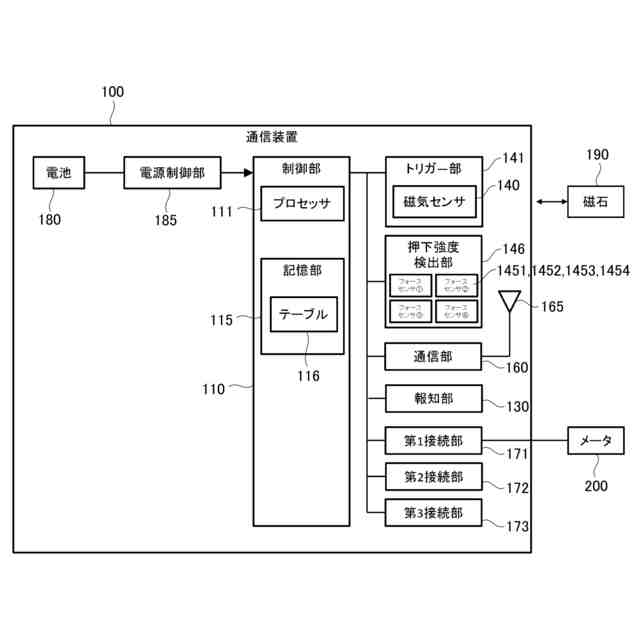

第１の実施の形態にかかる通信装置の主要な機能を示すブロック図である。

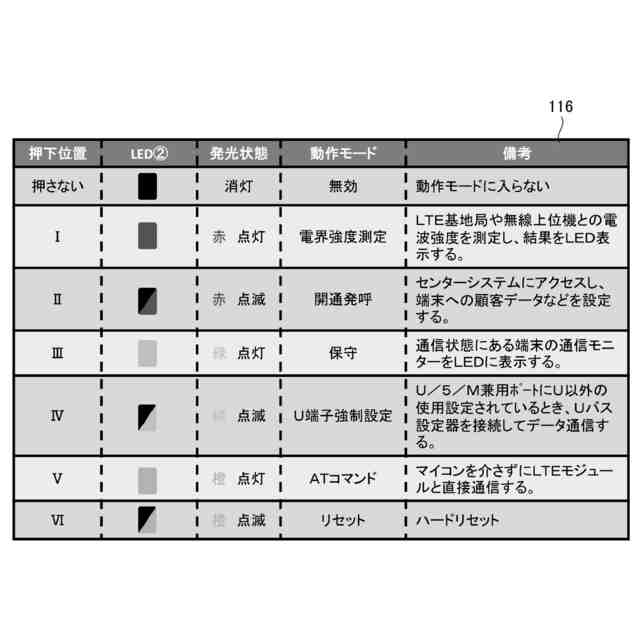

第１の実施の形態にかかる命令テーブルを示す表である。
第１の実施の形態にかかる通信装置の命令入力処理を示すフローチャートである。
第２の実施の形態にかかる通信装置の命令入力処理を示すフローチャートである。
第３の実施の形態にかかる通信装置の命令入力処理を示すフローチャートである。
第４の実施の形態にかかる通信装置のフォースセンサと６つのエリアとを示すイメージ図である。
第６の実施の形態にかかる命令テーブルを示す表である。
第６の実施の形態にかかる通信装置の命令入力処理を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
＜第１の実施の形態＞
＜ネットワークシステム１の全体構成＞
（【００１１】以降は省略されています）
