発明の名称冷却庫
出願人シャープ株式会社
代理人個人,個人
主分類F25D 25/02 20060101AFI20250410BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】前側棚板と後側棚板とを有する棚を備えている冷却庫において、前側棚板の操作性を向上させる。
【解決手段】冷却庫は、後側棚板と前側棚板とを有する棚を備える。前側棚板は、後側棚板に対して前後方向に変位可能であり、後側棚板に対して前側に引き出された第1態様と、第1態様よりも後側であって後側棚板の下側に位置する第2態様とを取り得る。前側棚板は、第1態様において後側棚板よりも前方に位置し、第2態様において後側棚板の下方に位置する主部と、主部の前側に位置し、第2態様において後側棚板よりも前側に位置する前部と、を有する。前部は、前側に向かって上方に延びている。
【選択図】図5
特許請求の範囲【請求項１】
後側棚板と、
前記後側棚板に対して前後方向に変位可能であり、前記後側棚板に対して前側に引き出された第１態様と、前記第１態様よりも後側であって前記後側棚板の下側に位置する第２態様とを取り得る前側棚板と、
を有する棚を備え、
前記前側棚板は、
前記第１態様において前記後側棚板よりも前方に位置し、前記第２態様において前記後側棚板の下方に位置する主部と、
前記主部の前側に位置し、前記第２態様において前記後側棚板よりも前側に位置する前部と、
を有し、
前記前部は、前側に向かって上方に延びている、冷却庫。
続きを表示（約 720 文字）【請求項２】
前記前部は、前側に向かって上方に延びる上面と、前記上面の下方に位置し、前側に向かって上方に延びる下面とを有する、請求項１に記載の冷却庫。
【請求項３】
前記上面の前後方向に沿った曲率は、前記下面の前後方向に沿った曲率よりも低い、請求項２に記載の冷却庫。
【請求項４】
前記前部の上面は、前側に向かって斜め上方に延びる第１部分と、前記第１部分の後端に接続されており、前記第１部分よりも水平方向に対する傾斜角が小さな第２部分とを有する、請求項１に記載の冷却庫。
【請求項５】
前記前部の下面は、上下方向において、前記第２部分と重なっており、前記第２部分と平行な部分を有する、請求項４に記載の冷却庫。
【請求項６】
前記前部は、前記上面と前記下面とを接続しており、上側に向かって凸状な頂面をさらに有する、請求項２または３に記載の冷却庫。
【請求項７】
前記第２態様において、前記前部は、上下方向において、前記後側棚板の前端部よりも下方に位置している、請求項１に記載の冷却庫。
【請求項８】
前記後側棚板の前端部の下面は、前側端部に位置し、前側に向かって斜め上方に延びる第１傾斜部を有し、
前記前側棚板は、前記第２態様において、前記第１傾斜部と上下方向に対向しており、前側に向かって斜め上方に延びる第２傾斜部を有する、請求項１に記載の冷却庫。
【請求項９】
前記前側棚板は、ガラス板と、前記ガラス板が嵌め込まれた額縁とを有し、
前記ガラス板は、前記前部に位置する部分を含む、請求項１に記載の冷却庫。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷却庫に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
冷蔵室に伸縮自在棚を設けることが知られている（例えば、特許文献１参照）。特許文献１に開示されている伸縮自在棚１２は、把手部２１を有する前棚２３を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１６０３３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されている伸縮自在棚１２では、前棚２３を収納した時に把手部２１をつかみにくく、前棚を引き出す際に操作しにくいことなど、前側棚板の操作性に関する問題が生じ得る。
【０００５】
本開示では、前側棚板と後側棚板とを有する棚を備えている冷却庫において、前側棚板の操作性を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一局面にかかる冷却庫は、後側棚板と、後側棚板に対して前後方向に変位可能であり、後側棚板に対して前側に引き出された第１態様と、第１態様よりも後側であって後側棚板の下側に位置する第２態様とを取り得る前側棚板と、を有する棚を備えている。前側棚板は、第１態様において後側棚板よりも前方に位置し、第２態様において後側棚板の下方に位置する主部と、主部の前側に位置し、第２態様において後側棚板よりも前側に位置する前部と、を有している。前部は、前側に向かって上方に延びている。
【発明の効果】
【０００７】
本開示の一局面によれば、前側棚板と後側棚板とを有する棚を備えている冷却庫において、前側棚板の操作性を向上させることができる。
【図面の簡単な説明】
【０００８】

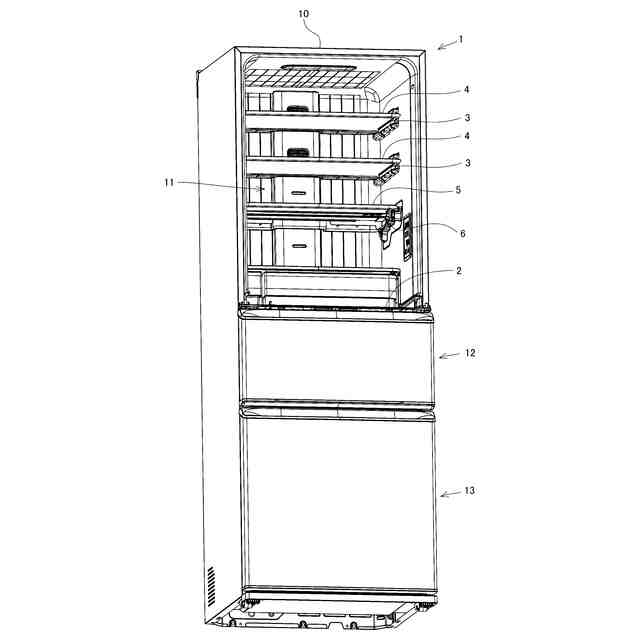

本開示の一実施形態にかかる冷却庫の冷却室内を示す斜視図である。

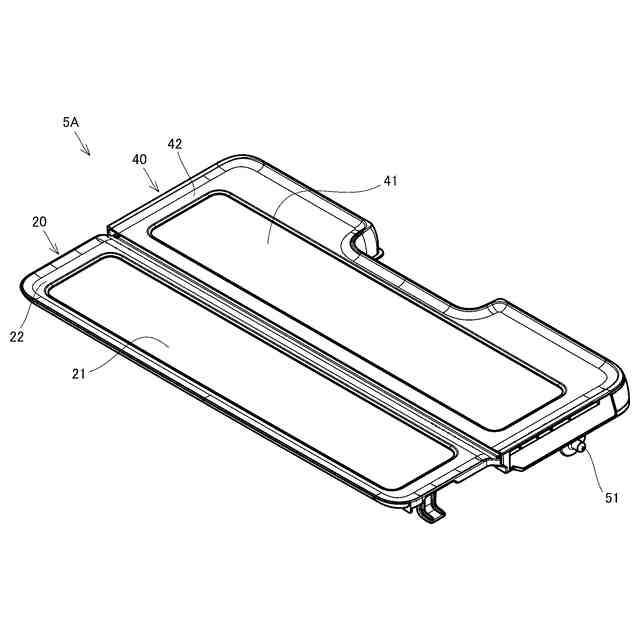

図１に示す冷却庫に備えられている棚の第１態様の状態を示す斜視図である。
図１に示す冷却庫に備えられている棚の第１態様の状態を示す上面図である。

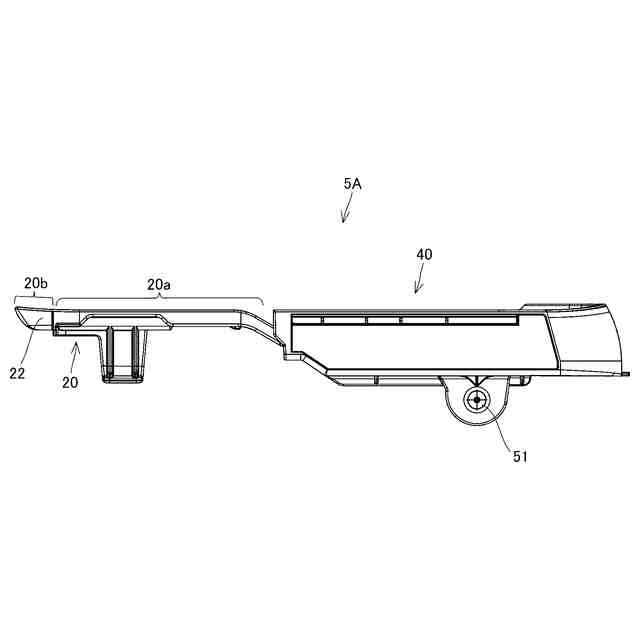

図１に示す冷却庫に備えられている棚の第１態様の状態を示す側面図である。
図３に示す棚のＶ－Ｖ線における断面構成を示す断面図である。

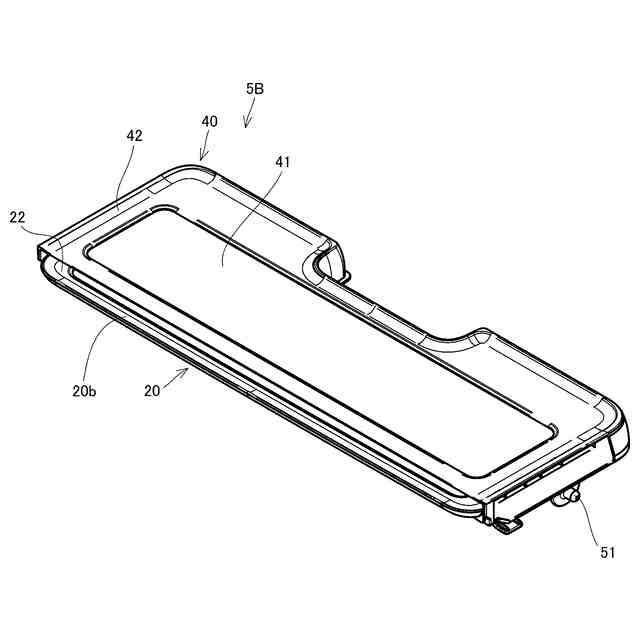

図１に示す冷却庫に備えられている棚の第２態様の状態を示す斜視図である。

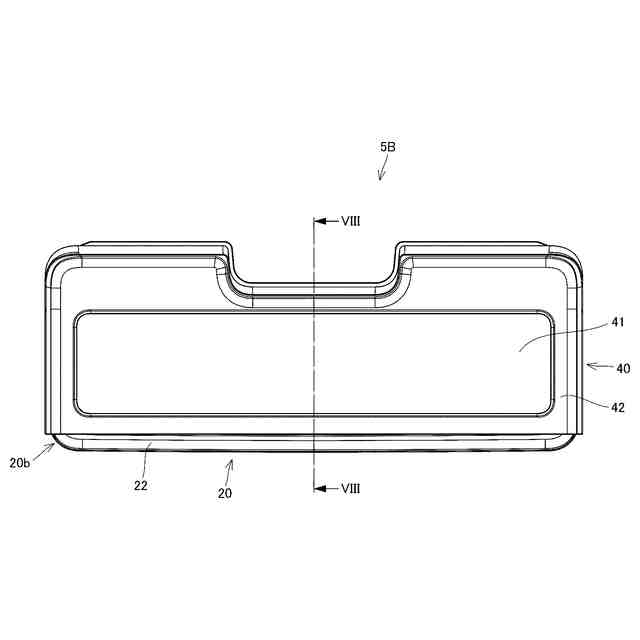

図１に示す冷却庫に備えられている棚の第２態様の状態を示す上面図である。

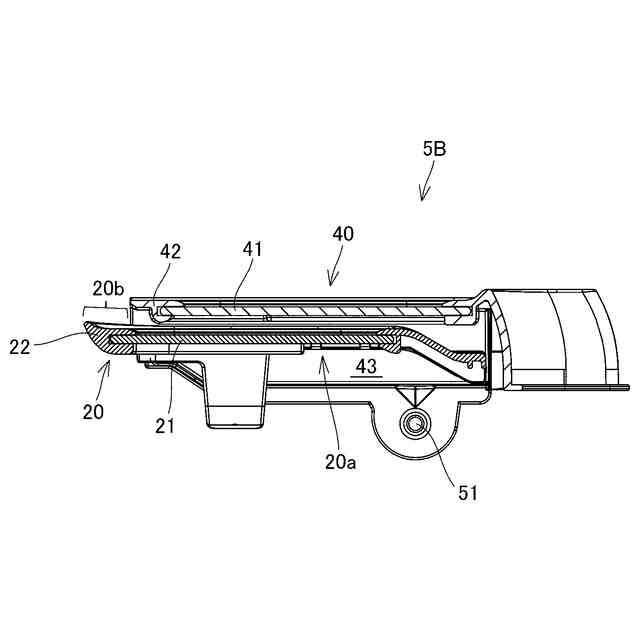

図７に示す棚のＶＩＩＩ－ＶＩＩＩ線における断面構成を示す断面図である。
図５に示す第２態様の棚が第３態様へ変化する様子を示す図である。
図５などに示す棚が第２態様と第３態様との間で変化する様子を示す図である。

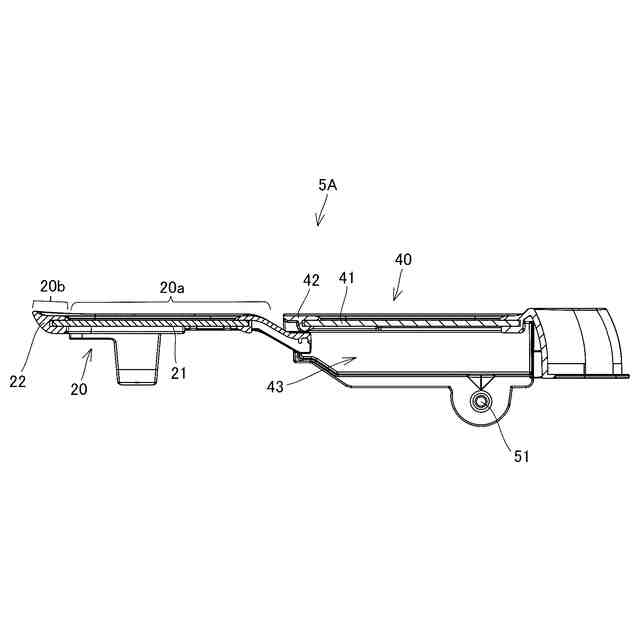

図５に示す棚の前方部分を拡大して示す断面図である。
図８に示す棚の前方部分を拡大して示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本開示の各実施形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。
【００１０】
本実施形態では、一つ以上の冷却室を備えている冷却庫１を例に挙げて説明する。本開示において、「冷却庫」とは、外気温度よりも低い温度の内部空間（冷却室）を有し、収容物の温度を低下させることができるもの全般をいうものとする。冷却庫は、例えば、冷蔵庫であってもよいし、冷凍庫であってもよい。冷却庫は、ひとつの冷却室のみを有するものであってもよいし、複数の冷却室を有するものであってもよい。冷却庫が複数の冷却室を有する場合、複数の冷却室が、冷蔵室、冷凍室、野菜室、チルド室、パーシャル室等のうちの少なくとも２つを含んでいてもよい。
