公開番号2025068252
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178025
出願日2023-10-16
発明の名称冷却庫
出願人シャープ株式会社
代理人個人,個人,個人
主分類F25D 23/00 20060101AFI20250421BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷気通路内に設けられたイオン発生器を備え、該イオン発生器の液濡れを防止することのできる冷却庫を提供すること。
【解決手段】冷却庫は、貯蔵室と、貯蔵室の下方に配置され、冷気を生成する冷却器と、冷却器で生成した冷気を上方の貯蔵室へ導く冷気通路と、冷気通路内に設けられたイオン発生器と、を備える。冷気通路の貯蔵室側を構成する冷気ダクトは、該冷気ダクトを貫通して冷気通路と貯蔵室とを連通させる開口を有する。イオン発生器は、冷気ダクトの冷気通路側であって、開口よりも下方に配置される。冷気ダクトの冷通路側の表面である内面には、開口の下方かつイオン発生器の上方に、上側よりも下側が突出し、冷気ダクトの幅方向において傾斜している、傾斜段差が設けられる。傾斜段差の最下端は、イオン発生器の上端より下方に位置する。
【選択図】図7
特許請求の範囲【請求項１】
貯蔵室と、
前記貯蔵室の下方に配置され、冷気を生成する冷却器と、
前記冷却器で生成した冷気を上方の前記貯蔵室へ導く冷気通路と、
前記冷気通路内に設けられたイオン発生器と、
を備え、
前記冷気通路の前記貯蔵室側を構成する冷気ダクトは、該冷気ダクトを貫通して前記冷気通路と前記貯蔵室とを連通させる開口を有し、
前記イオン発生器は、前記冷気ダクトの前記冷気通路側であって、前記開口よりも下方に配置され、
前記冷気ダクトの前記冷通路側の表面である内面には、前記開口の下方かつ前記イオン発生器の上方に、上側よりも下側が突出し、前記冷気ダクトの幅方向において傾斜している、傾斜段差が設けられ、
前記傾斜段差の最下端は、前記イオン発生器の上端より下方に位置する、冷却庫。
続きを表示（約 280 文字）【請求項２】
前記傾斜段差の最下端は、前記イオン発生器のイオン発生部より下方に位置する、請求項１に記載の冷却庫。
【請求項３】
前記傾斜段差は、前記冷気ダクトの前記内面において前記傾斜段差の上側に設けられた凹部によって形成される、請求項１に記載の冷却庫。
【請求項４】
前記開口は、前記開口の上方から前記冷気ダクトの内面を伝って流れ落ちる液を、前記貯蔵室側に排出する機能を有する、請求項１に記載の冷却庫。
【請求項５】
前記傾斜段差の最下端は、前記冷気ダクトの側面部に接している、請求項１に記載の冷却庫。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷却庫に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
冷蔵庫には、庫内の除菌および脱臭などを行うために、イオン発生器を備えているものがある。イオン発生器は、例えば、冷却器で生成された冷気が通る冷気通路に配置されている。これにより、冷気通路を通る冷気中にイオンを含ませることができ、イオンを含んだ冷気を冷気通路から貯蔵室へ吹き出すことができる。
【０００３】
特許文献１（特許第６５０２０４１号公報）には、貯蔵物を冷却保存する貯蔵室と、冷気を生成する冷却器と、冷却器で生成した冷気を貯蔵室に導く冷気通路と、冷気通路から貯蔵室に冷気を吐出する吐出口と、冷却器と吐出口との間に配されてイオンを発生するイオン発生器とを備えている冷蔵庫が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６５０２０４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のような冷蔵庫では、貯蔵室内の液が何らかの要因（例えば、食品容器からの液状内容物のこぼれ、跳ね等）により、冷気の吐出口等から液が冷気通路に浸入する可能性がある。そのような場合でも、液がイオン発生器にかからないようにすることが求められる。
従来、冷気通路の内壁のイオン発生器の上方に傘部を設けて、イオン発生器が濡れないないように配慮されている場合もあったが、冷気通路内に侵入する液量が多くなると、液がイオン発生器にまで到達してしまう可能性があった。
【０００６】
本開示の目的は、冷気通路内に設けられたイオン発生器を備え、該イオン発生器の液濡れを防止することのできる冷却庫を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一局面にかかる冷却庫は、
貯蔵室と、
前記貯蔵室の下方に配置され、冷気を生成する冷却器と、
前記冷却器で生成した冷気を上方の前記貯蔵室へ導く冷気通路と、
前記冷気通路内に設けられたイオン発生器と、
を備える。
前記冷気通路の前記貯蔵室側を構成する冷気ダクトは、該冷気ダクトを貫通して前記冷気通路と前記貯蔵室とを連通させる開口を有する。
前記イオン発生器は、前記冷気ダクトの前記冷気通路側であって、前記開口よりも下方に配置される。
前記冷気ダクトの前記冷通路側の表面である内面には、前記開口の下方かつ前記イオン発生器の上方に、上側よりも下側が突出し、前記冷気ダクトの幅方向において傾斜している、傾斜段差が設けられる。
前記傾斜段差の最下端は、前記イオン発生器の上端より下方に位置する。
【発明の効果】
【０００８】
本開示の一局面によれば、冷気通路内に設けられたイオン発生器を備え、該イオン発生器の液濡れを防止することのできる冷却庫を提供することができる。
【図面の簡単な説明】
【０００９】

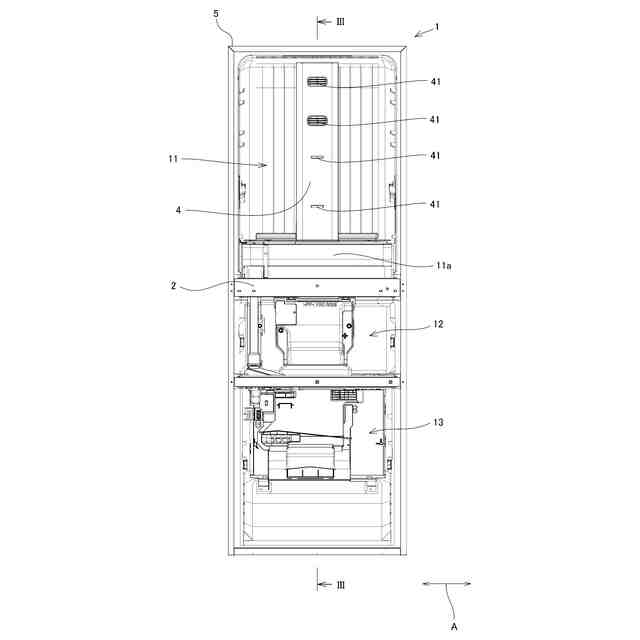

実施形態の冷却庫の正面図である。

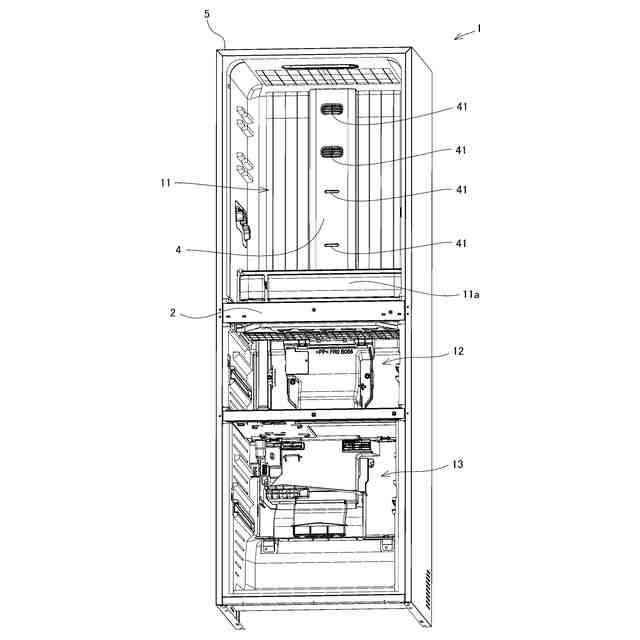

実施形態の冷却庫の斜視図である。

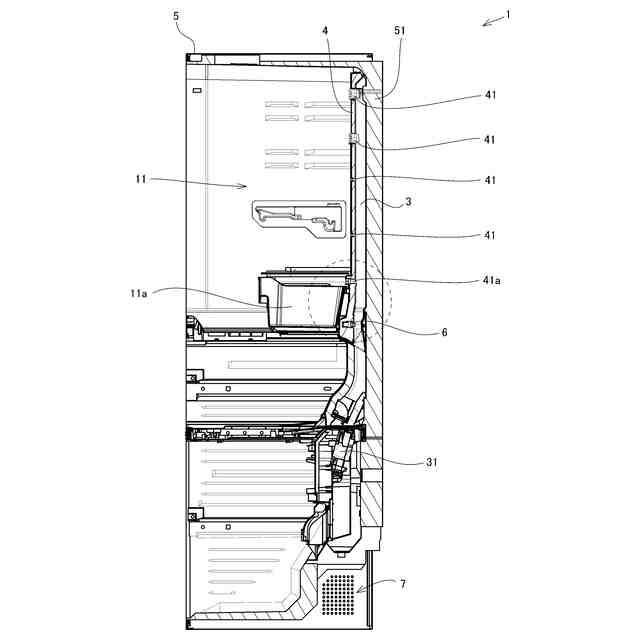

図１のIII－III面における冷却庫の断面図である。

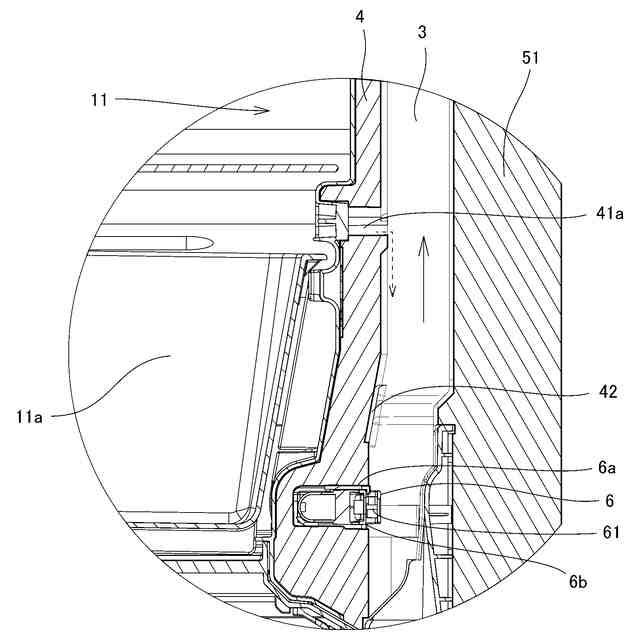

図３の部分拡大図である。

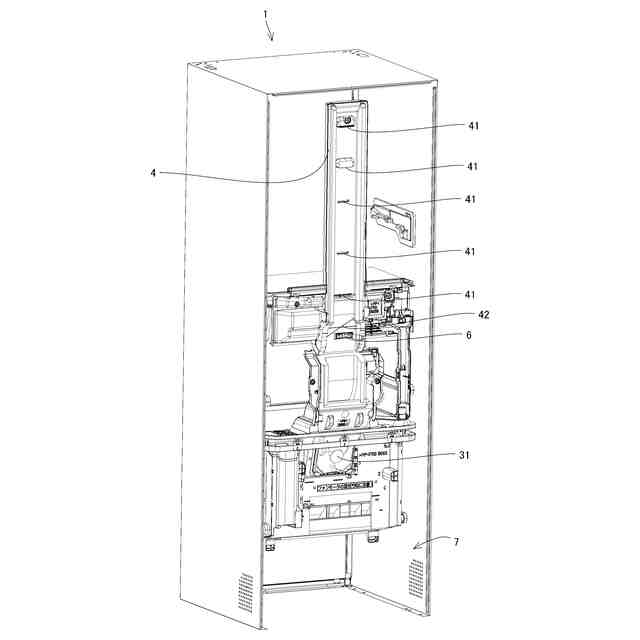

実施形態の冷却庫の背面斜視図である。

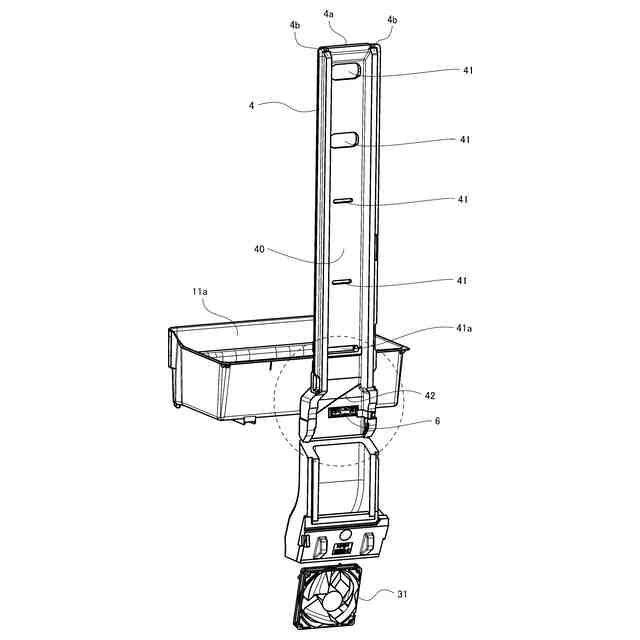

実施形態の冷却庫の一部の背面斜視図である。

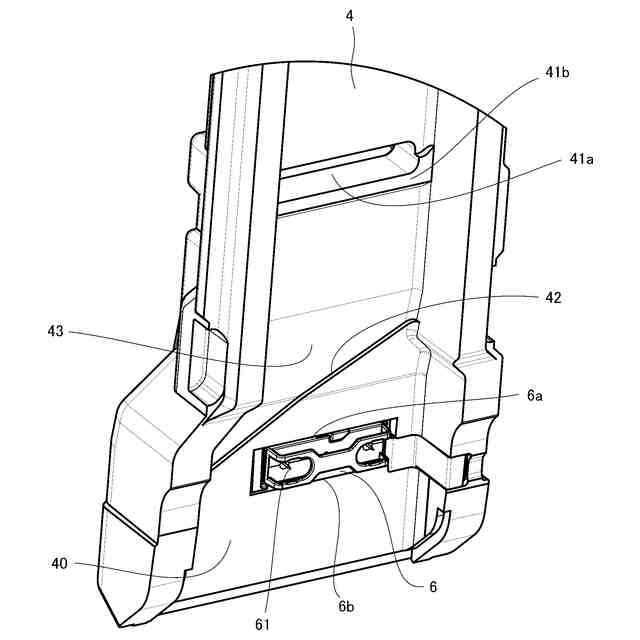

図６の部分拡大図である。

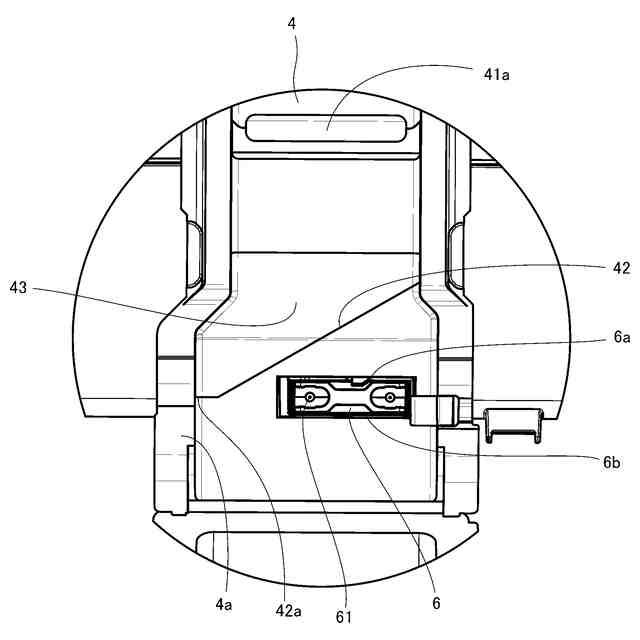

図６の部分拡大背面図である。

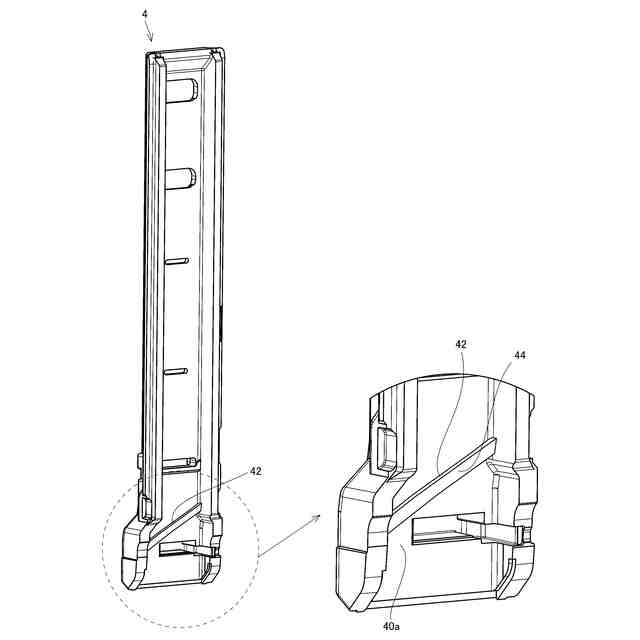

実施形態の変形例の一部の背面斜視図（左側）、および、その部分拡大図（右側）である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しつつ、本開示の各実施形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称及び機能も同じである。
（【００１１】以降は省略されています）
