公開番号2025066926
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176513
出願日2023-10-12
発明の名称表示装置及び周辺機器信号切替方法
出願人シャープ株式会社
代理人個人,個人,個人
主分類H04N 21/436 20110101AFI20250417BHJP(電気通信技術)
要約【課題】周辺機器接続ポートの使用中は、映像信号が切り替えられても周辺機器信号切替が保留される表示装置及び周辺機器信号切替方法を提供する。
【解決手段】表示装置100は、内部コンピュータ10と、表示部20と、周辺機器接続部30と、外部コンピュータ機器接続部40と、映像信号切替部15と、判別部12と、USBスイッチャ60とを備える。USBスイッチャ60は、判別部12がUSBポート31～33がデータ通信中であると判別した場合は、このUSBスイッチャ60による切り替えに連動して周辺機器接続部30のデータ通信先を切り替えずに、周辺機器接続部30のデータ通信先の切り替えを保留する。
【選択図】図1
特許請求の範囲【請求項１】
内部コンピュータと、
入力された映像信号に基づき映像を表示する表示部と、
周辺機器が接続される周辺機器接続ポートを有する周辺機器接続部と、
外部コンピュータ機器が接続される外部コンピュータ機器接続部と、
前記表示部に入力される前記映像信号の入力元を、前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える映像信号切替部と、
前記周辺機器接続ポートがデータ通信中であるか否かを判別する判別部と、
前記映像信号切替部による前記映像信号の入力元の切り替えが行われた場合に、前記周辺機器接続部のデータ通信先が前記映像信号の入力元と同一となるように、前記映像信号切替部による前記映像信号の入力元の切り替えに連動して前記周辺機器接続部のデータ通信先を前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える周辺機器信号切替部と、
を備え、
前記周辺機器信号切替部は、前記判別部が前記周辺機器接続ポートがデータ通信中であると判別した場合は、前記周辺機器信号切替部による切り替えに連動して前記周辺機器接続部のデータ通信先を切り替えずに、前記周辺機器接続部のデータ通信先の切り替えを保留する、表示装置。
続きを表示（約 1,400 文字）【請求項２】
前記周辺機器信号切替部は、
前記周辺機器信号切替部による前記周辺機器接続部のデータ通信先の切り替えを保留した場合、前記周辺機器接続ポートがデータ通信中ではなくなったと判別した時点で、保留していた前記周辺機器信号切替部による前記周辺機器接続部のデータ通信先の切り替えを実行する、請求項１に記載の表示装置。
【請求項３】
前記周辺機器信号切替部は、
前記周辺機器信号切替部による前記周辺機器接続部のデータ通信先の切り替えを保留した場合、切り替えが保留中であることを示す表示を前記表示部に行わせる、請求項１又は２に記載の表示装置。
【請求項４】
前記周辺機器信号切替部は、前記周辺機器接続ポートを介して前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかから前記周辺機器へデータのアクセスが行われている状況では、前記周辺機器接続ポートはデータ通信中であると判別する、請求項１又は請求項２に記載の表示装置。
【請求項５】
前記周辺機器信号切替部は、前記周辺機器接続ポートを介して前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかから前記周辺機器の内部の記憶媒体に記憶されたデータの書き換えが行われている状況では、前記周辺機器接続ポートはデータ通信中であると判別する、請求項４に記載の表示装置。
【請求項６】
前記周辺機器信号切替部は、前記周辺機器接続ポートを介して前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかと前記周辺機器との間で映像又は音声による通信が行われている状況では、前記周辺機器接続ポートはデータ通信中であると判別する、請求項４に記載の表示装置。
【請求項７】
前記周辺機器はタッチセンサを備えるタッチ入力装置である、請求項１又は請求項２に記載の表示装置。
【請求項８】
内部コンピュータと、
入力された映像信号に基づき映像を表示する表示部と、
周辺機器が接続される周辺機器接続ポートを有する周辺機器接続部と、
外部コンピュータ機器が接続される外部コンピュータ機器接続部とを備える表示装置に用いられる周辺機器信号切替方法であって、
映像信号切替部が、前記表示部に入力される前記映像信号の入力元を、前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える映像信号切替工程と、
判別部が、前記周辺機器接続ポートがデータ通信中であるか否かを判別する判別工程と、
前記映像信号の入力元の切り替えが行われた場合に、周辺機器信号切替部が、前記周辺機器接続部のデータ通信先が前記映像信号の入力元と同一となるように、前記映像信号の入力元の切り替えに連動して前記周辺機器接続部のデータ通信先を、前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える周辺機器信号切替工程と
を含み、
前記周辺機器信号切替工程において、前記判別工程において前記周辺機器接続ポートがデータ通信中であると判別した場合は、前記周辺機器信号切替部は、前記映像信号切替工程による切り替えに連動して前記周辺機器接続部のデータ通信先を切り替えずに、前記周辺機器接続部のデータ通信先の切り替えを保留する、周辺機器信号切替方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置及び周辺機器信号切替方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、２台のパソコンから入ってきた映像信号を切り替えて表示部に送る映像信号切替装置と、２台のパソコンから入ってきたＵＳＢ信号を切り替えてＵＳＢハブに送るＵＳＢ信号切替装置と、映像信号切替装置とＵＳＢ信号切替装置とをＵＳＢキーボードで制御可能にする切替装置制御部とを備えるディスプレイ装置が記載されている。このディスプレイ装置は、ＵＳＢキーボードからの操作で同一パソコンからの映像信号とＵＳＢ信号を同時に切り替えてディスプレイ内の表示部とＵＳＢハブに送る。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２４２３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
周辺機器が接続される周辺機器接続ポートを、表示装置の内部コンピュータ又は外部接続されているコンピュータ機器のいずれに接続するかの切り替えは、通常は映像信号の入力切り替えに連動して同時に行われる。しかし、記憶装置内のデータ保護やカメラ及びマイクを使用する会議アプリの持続性等の観点から、周辺機器接続ポートの切り替えを映像信号の入力切り替えに連動して同時に行うべきではない場合がある。
【０００５】
本開示は、周辺機器接続ポートの使用中は、映像信号が切り替えられても周辺機器信号切替が保留される表示装置及び周辺機器信号切替方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の表示装置は、内部コンピュータと、表示部と、周辺機器接続部と、外部コンピュータ機器接続部と、映像信号切替部と、判別部と、周辺機器信号切替部とを備える。前記表示部は、入力された映像信号に基づき映像を表示する。前記周辺機器接続部は、周辺機器が接続される周辺機器接続ポートを有する。前記外部コンピュータ機器接続部には、外部コンピュータ機器が接続される。前記映像信号切替部は、前記表示部に入力される前記映像信号の入力元を、前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える。前記判別部は、前記周辺機器接続ポートがデータ通信中であるか否かを判別する。前記周辺機器信号切替部は、前記映像信号切替部による前記映像信号の入力元の切り替えが行われた場合に、前記周辺機器接続部のデータ通信先が前記映像信号の入力元と同一となるように、前記映像信号切替部による前記映像信号の入力元の切り替えに連動して前記周辺機器接続部のデータ通信先を前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える。前記周辺機器信号切替部は、前記判別部が前記周辺機器接続ポートがデータ通信中であると判別した場合は、前記周辺機器信号切替部による切り替えに連動して前記周辺機器接続部のデータ通信先を切り替えずに、前記周辺機器接続部のデータ通信先の切り替えを保留する。
【０００７】
本開示の周辺機器信号切替方法は、内部コンピュータと、入力された映像信号に基づき映像を表示する表示部と、周辺機器が接続される周辺機器接続ポートを有する周辺機器接続部と、外部コンピュータ機器が接続される外部コンピュータ機器接続部とを備える表示装置に用いられる。前記周辺機器信号切替方法は、映像信号切替工程と、判別工程と、周辺機器信号切替工程とを含む。前記映像信号切替工程では、映像信号切替部が、前記表示部に入力される前記映像信号の入力元を、前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える。前記判別工程では、判別部が、前記周辺機器接続ポートがデータ通信中であるか否かを判別する。前記周辺機器信号切替工程では、前記映像信号の入力元の切り替えが行われた場合に、周辺機器信号切替部が、前記周辺機器接続部のデータ通信先が前記映像信号の入力元と同一となるように、前記映像信号の入力元の切り替えに連動して前記周辺機器接続部のデータ通信先を、前記内部コンピュータ又は前記外部コンピュータ機器のうちいずれかを選択して切り替える。前記周辺機器信号切替工程において、前記判別工程において前記周辺機器接続ポートがデータ通信中であると判別した場合は、前記周辺機器信号切替部は、前記映像信号切替工程による切り替えに連動して前記周辺機器接続部のデータ通信先を切り替えずに、前記周辺機器接続部のデータ通信先の切り替えを保留する。
【発明の効果】
【０００８】
本開示によれば、周辺機器接続ポートの使用中は、映像信号が切り替えられても周辺機器信号切替が保留されるので、映像信号切替に連動して同時に周辺機器信号切替が行われることに伴う不具合の発生が防止される。
【図面の簡単な説明】
【０００９】

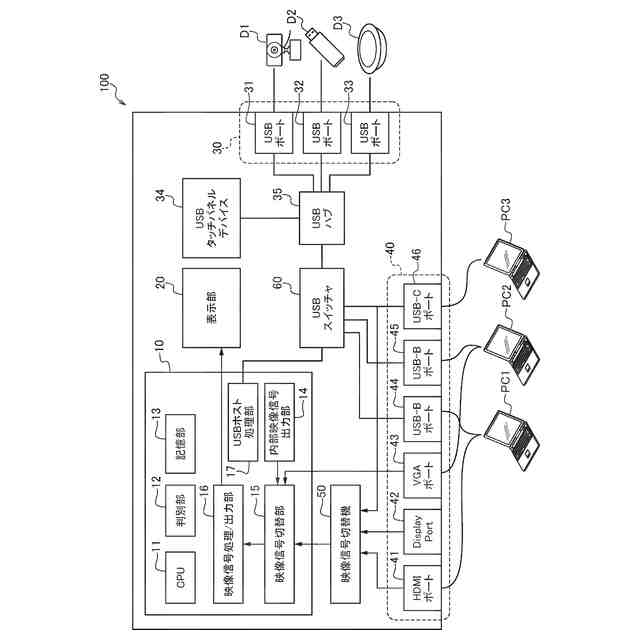

本開示の一実施形態に係る表示装置１００の構成を示すブロック図である。

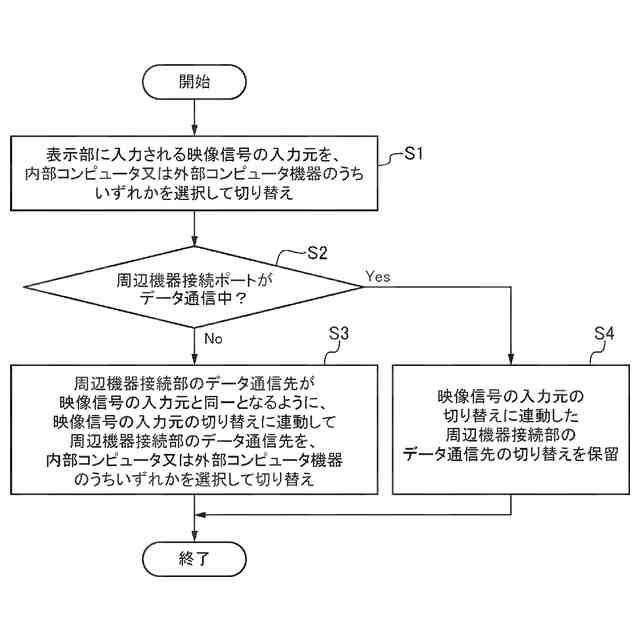

表示装置１００における周辺機器信号切替方法を示すフローチャートである。
【発明を実施するための形態】
【００１０】
本開示の実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。
（【００１１】以降は省略されています）
