公開番号2025065400
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025019695,2023139393
出願日2025-02-10,2019-11-12
発明の名称洗濯機
出願人シャープ株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20250410BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】洗剤タンクが筐体へ着脱しやすい洗濯機を提供する。
【解決手段】洗濯機は、洗濯水を貯留するための水槽と、前記水槽を収容した筐体と、前記水槽に供給する洗濯処理液を収容するための少なくとも一つの洗濯処理液タンクと、を備え、前記少なくとも一つの洗濯処理液タンクは、前記筐体の表面から突出して、前記筐体に着脱可能に取り付けられている。
【選択図】図1
特許請求の範囲【請求項１】
洗濯水を貯留するための水槽と、
前記水槽を収容した筐体と、
前記水槽に供給する洗濯処理液を収容するための少なくとも一つの洗濯処理液タンクと、を備え、
前記少なくとも一つの洗濯処理液タンクは、前記筐体の表面から突出して、前記筐体に着脱可能に取り付けられる、洗濯機。
続きを表示（約 880 文字）【請求項２】
前記少なくとも一つの洗剤タンクのうち、前記筐体の表面から突出している部分は露出する、請求項１に記載の洗濯機。
【請求項３】
前記筐体は、前記水槽より上方に設けられた上面部を含み、
前記少なくとも一つの洗剤タンクは、前記上面部における表面から突出して、前記筐体に取り付けられる、請求項１又は２に記載の洗濯機。
【請求項４】
さらに、前記少なくとも一つの洗剤タンクの下方であり、前記筐体に、着脱可能に取り付けられ、前記水槽に供給する洗剤を収容するための収容容器を有する、請求項３に記載の洗濯機。
【請求項５】
前記少なくとも一つの洗剤タンクのうち、前記筐体の表面から露出している部分は、少なくとも一部が透明である、請求項１～４の何れか１項に記載の洗濯機。
【請求項６】
前記少なくとも一つの洗剤タンクのうち、側面部の少なくとも一部が透明である、請求項１～５の何れか１項に記載の洗濯機。
【請求項７】
前記少なくとも一つの洗剤タンクは、複数の洗剤タンクであり、
前記複数の洗剤タンクは、隣り合う前記洗剤タンクの間に、指を挿入するための隙間を設けて前記筐体に取り付けられている、請求項１～６の何れか１項に記載の洗濯機。
【請求項８】
前記少なくとも一つの洗剤タンクは、高さの半分以上が前記筐体の内部に収容されている、請求項１～７の何れか１項に記載の洗濯機。
【請求項９】
さらに、前記少なくとも一つの洗剤タンクと接続される少なくとも一つの第１端部、前記水槽と接続された第２端部、前記少なくとも一つの第１端部から前記第２端部へ至る第１経路の途中に設けられた少なくとも一つの第１弁、水源と接続される水源接続口、及び、前記水源接続口から前記第１経路へ至る途中に設けられた少なくとも一つの第２弁を有する洗剤供給機構と、
前記少なくとも一つの弁の開閉を制御する弁制御手段と、を有する請求項１～８の何れか１項に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、洗濯機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、着脱可能に洗剤タンクが筐体の内部に取り付けられた洗濯機が開示されている。特許文献１に記載の洗濯機では、筐体の上部に、開口と、開口を開閉する蓋体とが設けられている。そして、洗剤タンクは、蓋体が開放された筐体の開口の内部、すなわち、筐体の内部に取り付けられている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／０３９１４０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に記載の洗濯機によると、洗剤タンクが筐体の内部に取り付けられているため、ユーザが、洗剤タンクに洗剤を補充する際、洗剤タンクを筐体から取り外したり、取り付けたりしにくい。本発明の一態様は、洗剤タンクが筐体へ着脱しやすい洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様に係る洗濯機は、洗濯水を貯留するための水槽と、前記水槽を収容した筐体と、前記水槽に供給する洗濯処理液を収容するための少なくとも一つの洗濯処理液タンクと、を備え、前記少なくとも一つの洗濯処理液タンクは、前記筐体の表面から突出して、前記筐体に着脱可能に取り付けられている。
【図面の簡単な説明】
【０００６】

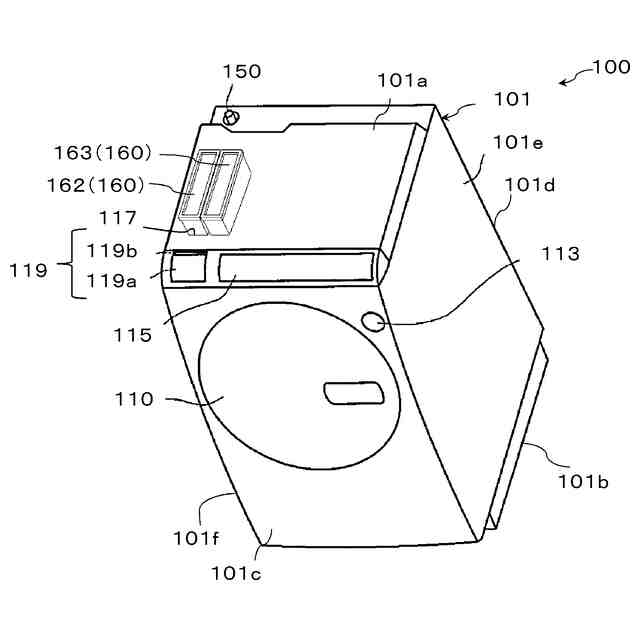

実施形態に係る洗濯機の一例の斜視図である。

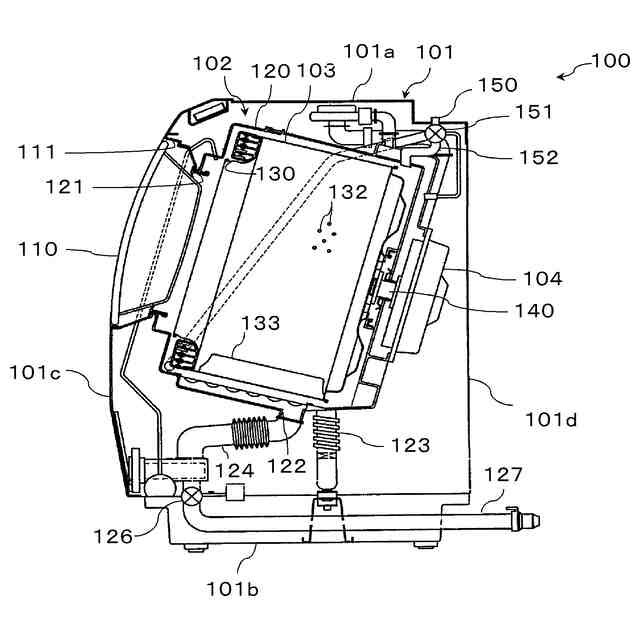

実施形態に係る洗濯機の内部構成を示す縦断面図である。
実施形態の洗濯機における、自動洗濯運転と、手動洗濯運転とのそれぞれの経路の一例を概念的に説明するための図である。
実施形態に係る洗濯機における、搭載部に搭載された洗剤タンク及び柔軟剤タンクと、手動洗剤投入部との構成の一例を表す斜視図である。
実施形態に係る洗剤タンク及び柔軟剤タンクの構成の一例を表す斜視図である。
実施形態に係る洗剤タンクが搭載部に搭載された状態の例を表す縦断面図である。
実施形態の変形例１に係る洗剤タンク及び搭載部の構成の一例を表す縦断面図である。
実施形態の変形例２に係る洗濯処理液タンクの構成の一例を表す側面図である。
図８に示す洗濯処理液タンクの構成の一例を表す斜視図である。
実施形態の変形例３に係る洗濯処理液タンクの配置パターンを表す上面図である。
実施形態の変形例４に係る洗濯処理液タンクの配置パターンを表す上面図である。
実施形態の変形例５に係る洗濯処理液タンクの配置パターンを表す上面図である。
実施形態の変形例５に係る洗濯処理液タンクの配置パターンを表す上面図である。
実施形態の変形例６に係る洗濯処理液タンクの配置パターンを表す上面図である。
実施形態の変形例７に係る洗濯処理液タンクの配置パターンを表す上面図である。
実施形態の変形例８に係る洗濯処理液タンクの配置パターンを表す上面図である。
実施形態の変形例９に係る洗濯処理液タンクの配置パターンを表す上面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の一形態に係る実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００８】
図１は、本実施形態の洗濯機の一例を示す斜視図である。図２は、図１に示す洗濯機の内部構成を示す縦断面図である。図１、図２に示すように、洗濯機１００は、例えば、筐体１０１と、筐体１０１の内部に収容された水槽１０２と、筐体１０１に設けられた洗濯処理液タンク１６０と、筐体１０１に設けられた手動洗剤投入部１１９とを備える。
【０００９】
一例として本実施形態では、洗濯機１００は、自動で洗濯運転を行う自動洗濯運転と、手動で洗濯運転を行う手動洗濯運転との２種類の洗濯運転を行うことができるものとして説明する。自動洗濯運転は、例えば、予め設定された設定時間になると、洗濯機１００が、ユーザからの指示を待たずに洗濯運転を開始する洗濯運転である。一方、手動洗濯運転は、例えば、操作ボタン等が押下されること等により、ユーザからの指示を受けてから、洗濯運転を開始する洗濯運転である。
【００１０】
筐体１０１は、水槽１０２の周囲を囲っている。筐体１０１は、水槽１０２より上方に設けられた上面部１０１ａと、水槽１０２より下方に設けられた底面部１０１ｂと、水槽１０２より前方に設けられた前面部１０１ｃと、水槽１０２より後方である背面側に設けられた背面部１０１ｄと、水槽１０２を介して水槽１０２の両側方に設けられた側面部１０１ｅ・１０１ｆとを有する。例えば、上面部１０１ａは、水槽１０２の上方を覆っており、底面部１０１ｂは水槽１０２の下方を覆っている。また、例えば、前面部１０１ｃ、側面部１０１ｅ、背面部１０１ｄ、及び、側面部１０１ｆは、それぞれ底面部１０１ｂに対して立設し、順に並んで、水槽１０２における側方の周囲を覆っている。
（【００１１】以降は省略されています）
