公開番号2025035567
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2023142689
出願日2023-09-04
発明の名称印刷システム
出願人理想科学工業株式会社
代理人個人,個人,個人
主分類B41J 3/42 20060101AFI20250307BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】システム構成の複雑化を抑えつつ、また、追加の画像を印刷することなく、表面と裏面との印刷ページの不整合を低減することが可能となる印刷システムを提供する。
【解決手段】印刷データ生成部11は、上流側印刷装置3のヘッドユニット23および下流側印刷装置5のヘッドユニット43のそれぞれが用紙に印刷するページごとの印刷データを生成し、それぞれの印刷データに当該印刷データが生成された時刻を示すタイムスタンプ情報を付加する。比較判定部58は、ヘッドユニット23,43が印刷する用紙ごとに、タイムスタンプ抽出部37が抽出したタイムスタンプ情報が示す時刻と、タイムスタンプ抽出部57が抽出したタイムスタンプ情報が示す時刻との時刻差を算出し、算出した時刻差に基づき、ヘッドユニット23が印刷するページとヘッドユニット43が印刷するページとの整合性を判定する。
【選択図】図2
特許請求の範囲【請求項１】
用紙に印刷する第１印刷部と、
前記第１印刷部により印刷された用紙に印刷する第２印刷部と、
前記第１印刷部および前記第２印刷部のそれぞれが用紙に印刷するページごとの印刷データを生成し、それぞれの印刷データに当該印刷データが生成された時刻を示す生成時刻情報を付加する印刷データ生成部と、
前記第１印刷部による印刷データに基づく印刷を行う際に当該印刷データの生成時刻情報を取得する第１取得部と、
前記第２印刷部による印刷データに基づく印刷を行う際に当該印刷データの生成時刻情報を取得する第２取得部と、
前記第１印刷部および前記第２印刷部が印刷する用紙ごとに、前記第１取得部が取得した生成時刻情報が示す時刻と、前記第２取得部が取得した生成時刻情報が示す時刻との時刻差を算出し、算出した時刻差に基づき、前記第１印刷部が印刷するページと前記第２印刷部が印刷するページとの整合性を判定する判定部と
を備えることを特徴とする印刷システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
２つの印刷装置を備え、一方の印刷装置が用紙の表面に印刷した後、他方の印刷装置が用紙の裏面に印刷することで両面印刷を行う印刷システムが知られている。
【０００３】
このような印刷システムでは、印刷動作を停止してメンテナンス動作を行った後に印刷動作を再開した場合等において、表面と裏面との印刷ページの不整合が生じることがある。
【０００４】
このような印刷ページの不整合に関し、特許文献１には、第１プリンタエンジンにチェックページ間隔でタンデムチェックマークを印刷させ、第２プリンタエンジンに設けたセンサでタンデムチェックマークを検出することで、２台のプリンタエンジン間のページ対応に不一致があるか否かを検証する技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－８１４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の技術では、タンデムチェックマークを検出するためのセンサが必要なため、システム構成の複雑化を招く。また、本来は不要な画像であるタンデムチェックマークを追加して印刷する必要がある。
【０００７】
本発明は上記に鑑みてなされたもので、システム構成の複雑化を抑えつつ、また、追加の画像を印刷することなく、表面と裏面との印刷ページの不整合を低減することが可能となる印刷システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、本発明の印刷システムは、用紙に印刷する第１印刷部と、前記第１印刷部により印刷された用紙に印刷する第２印刷部と、前記第１印刷部および前記第２印刷部のそれぞれが用紙に印刷するページごとの印刷データを生成し、それぞれの印刷データに当該印刷データが生成された時刻を示す生成時刻情報を付加する印刷データ生成部と、前記第１印刷部による印刷データに基づく印刷を行う際に当該印刷データの生成時刻情報を取得する第１取得部と、前記第２印刷部による印刷データに基づく印刷を行う際に当該印刷データの生成時刻情報を取得する第２取得部と、前記第１印刷部および前記第２印刷部が印刷する用紙ごとに、前記第１取得部が取得した生成時刻情報が示す時刻と、前記第２取得部が取得した生成時刻情報が示す時刻との時刻差を算出し、算出した時刻差に基づき、前記第１印刷部が印刷するページと前記第２印刷部が印刷するページとの整合性を判定する判定部とを備えることを特徴とする。
【発明の効果】
【０００９】
本発明の印刷システムによれば、システム構成の複雑化を抑えつつ、また、追加の画像を印刷することなく、表面と裏面との印刷ページの不整合を低減することが可能となる。
【図面の簡単な説明】
【００１０】
実施の形態に係る印刷システムの概略構成図である。

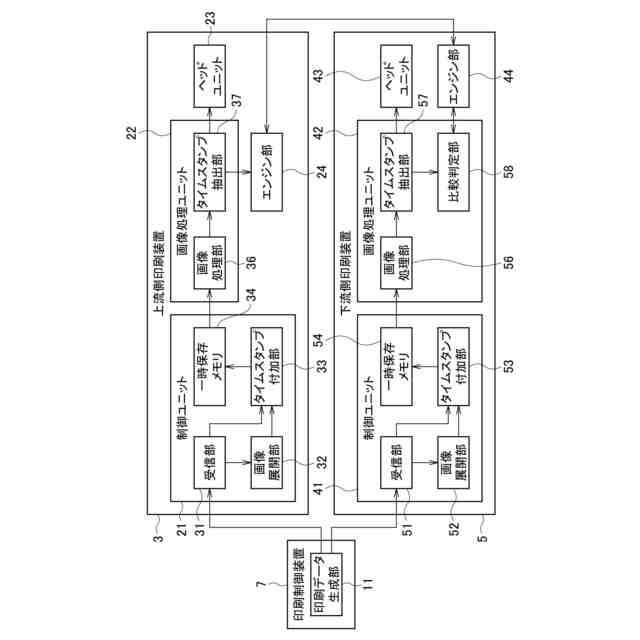

図１に示す印刷システムの印刷制御装置、上流側印刷装置、および下流側印刷装置の構成を示すブロック図である。
印刷データの説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
