公開番号2025034934
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023141623
出願日2023-08-31
発明の名称インクジェットプリンタ
出願人株式会社ミマキエンジニアリング
代理人個人
主分類B41J 2/175 20060101AFI20250306BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】インクを吐出するインクジェットヘッドと、インクジェットヘッドに供給されるインクが収容されるサブタンクと、サブタンクに供給されるインクが収容されるメインタンクとを備えるインクジェットプリンタにおいて、メインタンクの交換作業中であっても、印刷動作を継続することが可能なインクジェットプリンタを提供する。
【解決手段】インクジェットプリンタ1は、インクジェットヘッド5と、サブタンク11と、メインタンク17と、サブタンク11とメインタンク17との間の配管経路に配置されるとともにインクが収容されるバッファタンク18と、サブタンク11とバッファタンク18との間の配管経路に配置されるポンプ19と、メインタンク17とポンプ19との間の配管経路においてバッファタンク18と並列に配置されメインタンク17からポンプ19に向かう方向のみのインクの流れを許容する逆止弁20とを備えている。

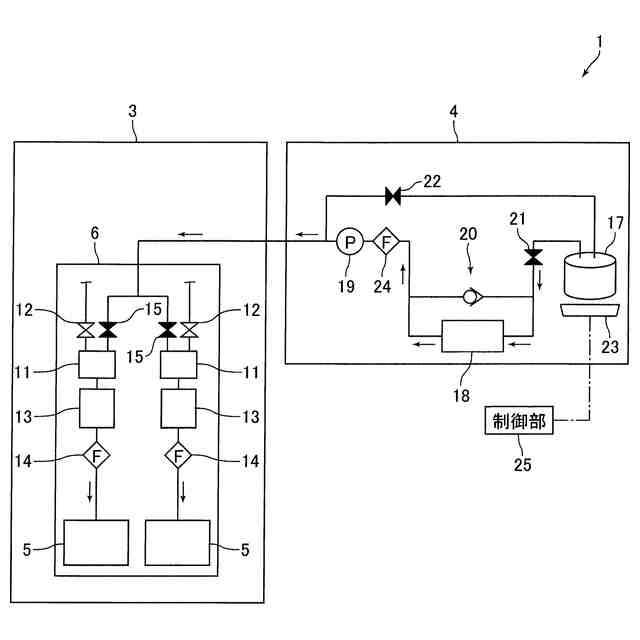

【選択図】図1
特許請求の範囲【請求項１】
インクを吐出するインクジェットヘッドと、前記インクジェットヘッドに供給されるインクが収容されるサブタンクと、前記サブタンクに供給されるインクが収容されるメインタンクと、前記サブタンクと前記メインタンクとの間の配管経路に配置されるとともにインクが収容されるバッファタンクと、前記サブタンクと前記バッファタンクとの間の配管経路に配置されるポンプと、前記メインタンクと前記ポンプとの間の配管経路において前記バッファタンクと並列に配置され前記メインタンクから前記ポンプに向かう方向のみのインクの流れを許容する逆止弁とを備えることを特徴とするインクジェットプリンタ。
続きを表示（約 590 文字）【請求項２】
前記メインタンクと前記バッファタンクとの間の配管経路に配置される開閉弁を備えることを特徴とする請求項１記載のインクジェットプリンタ。
【請求項３】
前記メインタンクから前記バッファタンクに水頭差によってインクが供給されることを特徴とする請求項１または２記載のインクジェットプリンタ。
【請求項４】
前記バッファタンクは、袋状に形成されるインクパックであることを特徴とする請求項１または２記載のインクジェットプリンタ。
【請求項５】
前記サブタンクと前記ポンプとの間の配管経路に配置される第２の開閉弁と、前記第２の開閉弁と前記ポンプとの間の配管経路に一端が繋がるとともに前記メインタンクに他端が繋がる配管経路に配置される第３の開閉弁とを備えることを特徴とする請求項１記載のインクジェットプリンタ。
【請求項６】
前記メインタンクと前記バッファタンクとの間の配管経路に配置される開閉弁を備えることを特徴とする請求項５記載のインクジェットプリンタ。
【請求項７】
前記メインタンクに収容されるインクの容量を検知するための検知機構を備え、
前記検知機構によって前記バッファタンクに収容されるインクの容量が間接的に検知されることを特徴とする請求項１または２記載のインクジェットプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、媒体の印刷等を行うためのインクジェットプリンタに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】

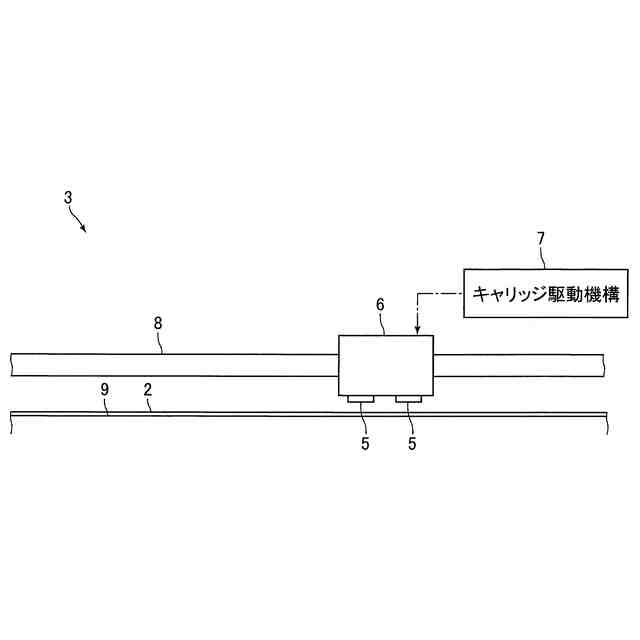

従来、紙等の媒体に印刷を行うインクジェットプリンタが知られている（たとえば、特許文献１参照）。特許文献１に記載のインクジェットプリンタは、インクを吐出するインクジェットヘッドと、インクジェットヘッドが搭載されるキャリッジと、インクジェットヘッドに供給されるインクが収容されるサブタンクと、サブタンクに供給されるインクが収容されるメインタンクと、メインタンクからサブタンクにインクを送るためのインクポンプとを備えている。サブタンクは、キャリッジに搭載されている。メインタンクは、インクジェットプリンタの本体フレームに着脱可能に取り付けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１６８１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のインクジェットプリンタでは、メインタンクの中のインクがなくなると、メインタンクが交換される。このインクジェットプリンタの場合、メインタンクの交換作業中は、メインタンクからサブタンクにインクを供給することができないため、インクジェットプリンタの印刷動作を継続することができない。すなわち、特許文献１に記載のインクジェットプリンタの場合、メインタンクの交換作業中は、インクジェットプリンタの印刷動作を中断せざるを得ない。
【０００５】
そこで、本発明の課題は、インクを吐出するインクジェットヘッドと、インクジェットヘッドに供給されるインクが収容されるサブタンクと、サブタンクに供給されるインクが収容されるメインタンクとを備えるインクジェットプリンタにおいて、メインタンクの交換作業中であっても、印刷動作を継続することが可能なインクジェットプリンタを提供することにある。
【課題を解決するための手段】
【０００６】
上記の課題を解決するため、本発明のインクジェットプリンタは、インクを吐出するインクジェットヘッドと、インクジェットヘッドに供給されるインクが収容されるサブタンクと、サブタンクに供給されるインクが収容されるメインタンクと、サブタンクとメインタンクとの間の配管経路に配置されるとともにインクが収容されるバッファタンクと、サブタンクとバッファタンクとの間の配管経路に配置されるポンプと、メインタンクとポンプとの間の配管経路においてバッファタンクと並列に配置されメインタンクからポンプに向かう方向のみのインクの流れを許容する逆止弁とを備えることを特徴とする。
【０００７】
本発明のインクジェットプリンタは、サブタンクとメインタンクとの間の配管経路に配置されるバッファタンクを備えている。そのため、本発明では、メインタンクの交換作業中であっても、バッファタンクからサブタンクにインクを供給することが可能になる。したがって、本発明では、メインタンクの交換作業中であっても、インクジェットプリンタの印刷動作を継続することが可能になる。
【０００８】
ここで、本発明では、たとえば、高濃度の印刷を行うためにインクジェットヘッドから吐出されるインクの消費量が多くなってバッファタンクからサブタンクに流出するインクの単位時間当たりの量が多くなったり、低温環境となってインクの粘度が上がりメインタンクからバッファタンクに流入するインクの単位時間当たりの量が低下したりすると、印刷中にメインタンクからバッファタンクへのインクの供給が間に合わなくなって、印刷中にバッファタンクの中のインクの残量がわずかになるおそれがある。一方で、本発明では、サブタンクとバッファタンクとの間の配管経路にポンプが配置されており、バッファタンクからサブタンクにインクが供給されるため、印刷中にバッファタンクの中のインクの残量がわずかになってバッファタンクからサブタンクにインクが供給されなくなると、インクジェットプリンタで適切な印刷を行うことは困難になるおそれがある。
【０００９】

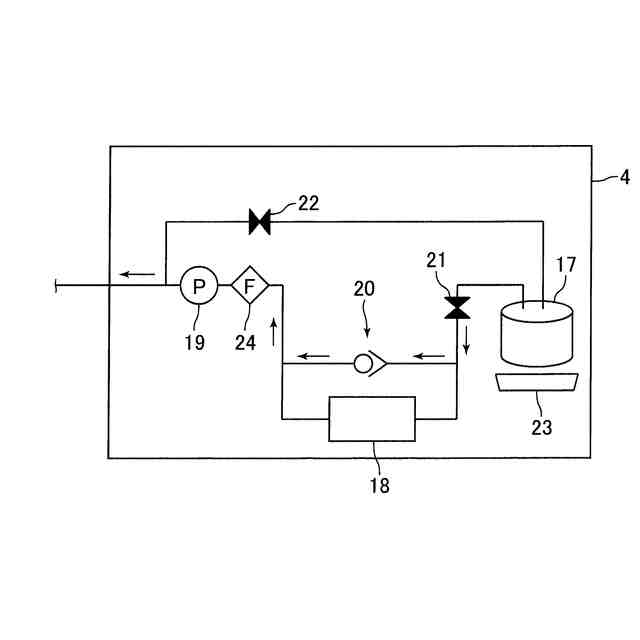

しかしながら、本発明のインクジェットプリンタは、メインタンクとポンプとの間の配管経路においてバッファタンクと並列に配置されメインタンクからポンプに向かう方向のみのインクの流れを許容する逆止弁を備えている。そのため、本発明では、印刷中にバッファタンクの中のインクの残量がわずかになってバッファタンクからサブタンクにインクが供給されなくなっても、逆止弁を介してメインタンクからサブタンクにインクを供給することが可能になる。したがって、本発明では、印刷中にバッファタンクの中のインクの残量がわずかになってバッファタンクからサブタンクにインクが供給されなくなっても、インクジェットプリンタの適切な印刷動作を継続することが可能になる。
【００１０】

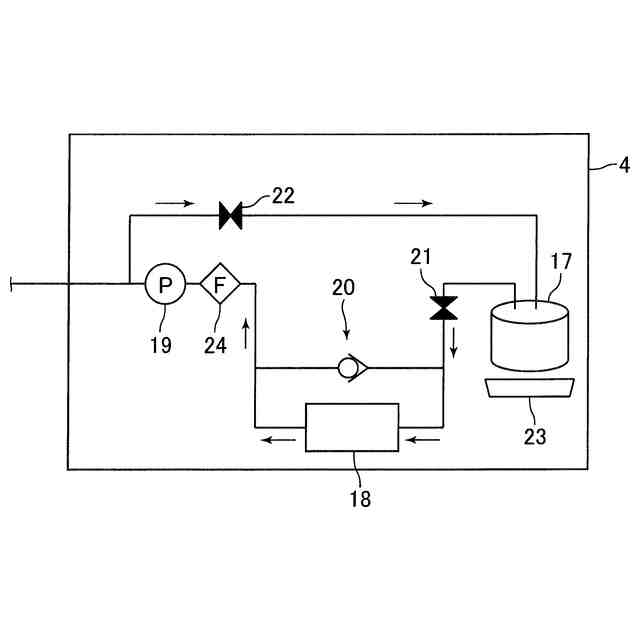

本発明において、インクジェットプリンタは、メインタンクとバッファタンクとの間の配管経路に配置される開閉弁を備えることが好ましい。このように構成すると、開閉弁を閉じた状態でメインタンクの交換作業を行うことが可能になる。したがって、メインタンクの交換作業を容易に行うことが可能になる。
（【００１１】以降は省略されています）
