特許ウォッチ

公開番号2025032878
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023138378
出願日2023-08-28
発明の名称コンクリート用養生シート
出願人ニチバン株式会社
代理人弁護士法人クレオ国際法律特許事務所,個人
主分類E04G 21/02 20060101AFI20250305BHJP(建築物)
要約【課題】より効率的に二酸化炭素をコンクリートに固定する技術を提供することを課題とする。
【解決手段】二酸化炭素透過度が500cm³/m²・24h・atm以下である、二酸化炭素をコンクリートに固定するためのコンクリート用養生シートである。
【選択図】なし
特許請求の範囲【請求項１】
二酸化炭素透過度が５００ｃｍ
３
／ｍ
２
・２４ｈ・ａｔｍ以下である、二酸化炭素をコンクリートに固定するためのコンクリート用養生シート。
続きを表示（約 690 文字）【請求項２】
二酸化炭素透過度が２００ｃｍ
３
／ｍ
２
・２４ｈ・ａｔｍ以下である、請求項１記載のコンクリート用養生シート。
【請求項３】
前記コンクリート用養生シートが基材層を含み、前記基材層が１層構造又は２層以上の多層構造である、請求項１記載のコンクリート用養生シート。
【請求項４】
前記基材層が、ポリオレフィン系、ポリエステル系及びポリアミド系からなる群から選択される少なくとも1種からなる、請求項３記載のコンクリート用養生シート。
【請求項５】
更に二酸化炭素バリア層を有する、請求項１記載のコンクリート用養生シート。
【請求項６】
二酸化炭素バリア層が無機系層である、請求項５記載のコンクリート用養生シート。
【請求項７】
二酸化炭素バリア層が有機系層である、請求項５記載のコンクリート用養生シート。
【請求項８】
更に粘着剤層を有する、請求項１記載のコンクリート用養生シート。
【請求項９】
前記粘着剤層が、湿潤面にも貼付可能な材質からなる、請求項８記載のコンクリート用養生シート。
【請求項１０】
前記粘着剤層を構成する粘着剤組成物が、窒素含有モノマーと、ポリアルキレングリコール構造を有する（メタ）アクリレートモノマーと、水酸基含有モノマーと、を含む構成モノマーの重合体であるアクリル系ポリマーを含む、請求項８記載のコンクリート用養生シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、二酸化炭素をコンクリートに固定する技術に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
炭酸ガス中でセメントを養生することで、コンクリート強度の向上を図る技術が提案されている。例えば、特許文献１では、建造物を構成するコンクリートの表面を養生部材で覆い空間を形成させた上、該空間に大気圧よりも高い濃度となるように二酸化炭素を含むガスを供給する手段が提案されている。また、特許文献２では、セメントと骨材と水を混練して得られるセメント硬化体を成形して、前養生を行ない、脱型した後、所定の期間、炭酸ガス雰囲気中で養生することによって、高強度セメント硬化体を得る技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１９１００号公報
特開平６－２６３５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このように、コンクリートに二酸化炭素を封入して高強度のコンクリートを得る技術自体は既に知られている。本発明は、より効率的に二酸化炭素をコンクリートに固定する技術を提供することを課題とする。
【課題を解決するための手段】
【０００５】
本発明（１）は、二酸化炭素透過度が５００ｃｍ
３
／ｍ
２
・２４ｈ・ａｔｍ以下である、二酸化炭素をコンクリートに固定するためのコンクリート用養生シートである。
本発明（２）は、二酸化炭素透過度が２００ｃｍ
３
／ｍ
２
・２４ｈ・ａｔｍ以下である、前記発明（１）のコンクリート用養生シートである。
本発明（３）は、前記コンクリート用養生シートが基材層を含み、前記基材層が１層構造又は２層以上の多層構造である、前記発明（１）～（２）のいずれか一つのコンクリート用養生シートである。
本発明（４）は、前記基材層が、ポリオレフィン系、ポリエステル系及びポリアミド系からなる群から選択される少なくとも1種からなる、前記発明（３）のコンクリート用養生シートである。
本発明（５）は、更に二酸化炭素バリア層を有する、前記発明（１）～（４）のいずれか一つのコンクリート用養生シートである。
本発明（６）は、二酸化炭素バリア層が無機系層である、前記発明（５）のコンクリート用養生シートである。
本発明（７）は、二酸化炭素バリア層が有機系層である、前記発明（５）のコンクリート用養生シートである。
本発明（８）は、更に粘着剤層を有する、前記発明（１）～（７）のいずれか一つのコンクリート用養生シートである。
本発明（９）は、前記粘着剤層が、湿潤面にも貼付可能な材質からなる、前記発明（８）のコンクリート用養生シートである。
本発明（１０）は、前記粘着剤層を構成する粘着剤組成物が、窒素含有モノマーと、ポリアルキレングリコール構造を有する（メタ）アクリレートモノマーと、水酸基含有モノマーと、を含む構成モノマーの重合体であるアクリル系ポリマーを含む、前記発明（８）～（９）のいずれか一つのコンクリート用養生シートである。
本発明（１１）は、前記粘着剤組成物が、イソシアネート系架橋剤を含み、前記粘着剤組成物中、前記アクリル系ポリマーの含有量を１００質量部とした場合の、前記イソシアネート系架橋剤の含有量が１．０質量部超５．０質量部以下である、前記発明（１０）のコンクリート用養生シートである。
本発明（１２）は、前記発明（１）～（１１）のいずれか一つのコンクリート用養生シートと、前記コンクリート用養生シートの端部に貼付された粘着テープ又はシートと、を有している、コンクリート用養生ロールマスカーである。
本発明（１３）は、前記粘着テープ又はシートが、二酸化炭素透過度が５００ｃｍ
３
／ｍ
２
・２４ｈ・ａｔｍ以下である粘着テープ又はシートである、前記発明（１２）のコンクリート用養生ロールマスカーである。
本発明（１４）は、前記粘着テープ又はシートを構成する粘着剤組成物が、窒素含有モノマーと、ポリアルキレングリコール構造を有する（メタ）アクリレートモノマーと、水酸基含有モノマーと、を含む構成モノマーの重合体であるアクリル系ポリマーを含む、前記発明（１２）～（１３）のいずれか一つのコンクリート用養生ロールマスカーである。
本発明（１５）は、更に、前記粘着剤組成物が、イソシアネート系架橋剤を含み、前記粘着剤組成物中、前記アクリル系ポリマーの含有量を１００質量部とした場合の、前記イソシアネート系架橋剤の含有量が１．０質量部超５．０質量部以下である、前記発明（１４）のコンクリート用養生ロールマスカーである。
本発明（１６）は、前記発明（１）～（１１）のいずれか一つのコンクリート用養生シート又は前記発明（１２）～（１５）のいずれか一つのコンクリート用養生ロールマスカーを、必要に応じ粘着テープを用いることで、生コンクリート表面に密閉貼付する工程を含む、コンクリート養生方法である。
【発明の効果】
【０００６】
本発明によれば、より効率的に二酸化炭素をコンクリートに固定する技術を提供することが可能となる。
【図面の簡単な説明】
【０００７】

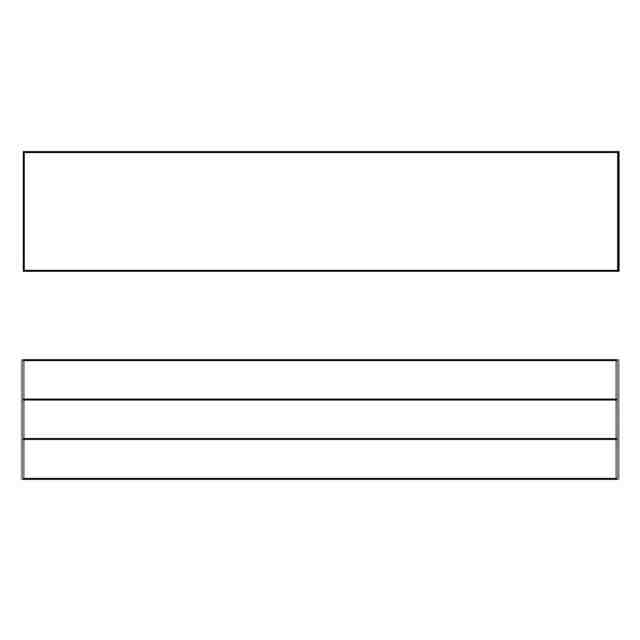

図１は、本形態に係る１層の基材層（樹脂）を有するコンクリート用養生シートの一例（上図）、本形態に係る３層からなる多層構造の基材層（樹脂層）を有するコンクリート用養生シートの一例（下図）である。

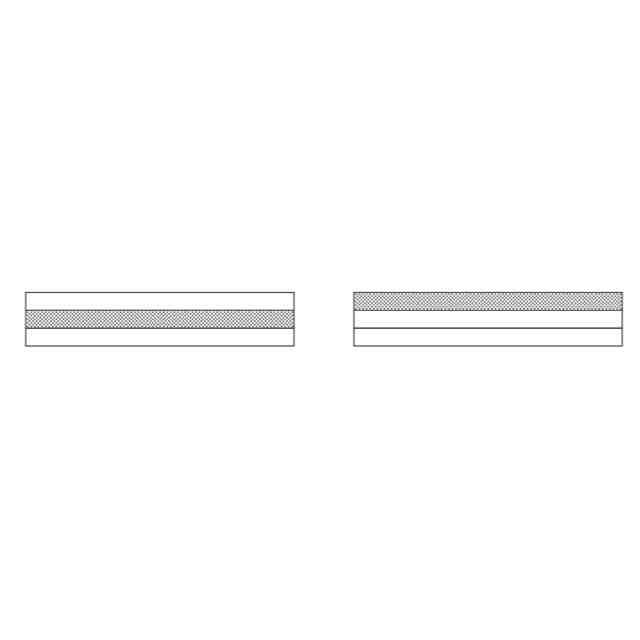

図２は、本形態に係る二酸化炭素バリア層（例えば無機系層）を有するコンクリート用養生シートの一例である。
図３は、本形態に係る粘着剤層を有するコンクリート用養生シートの一例である。

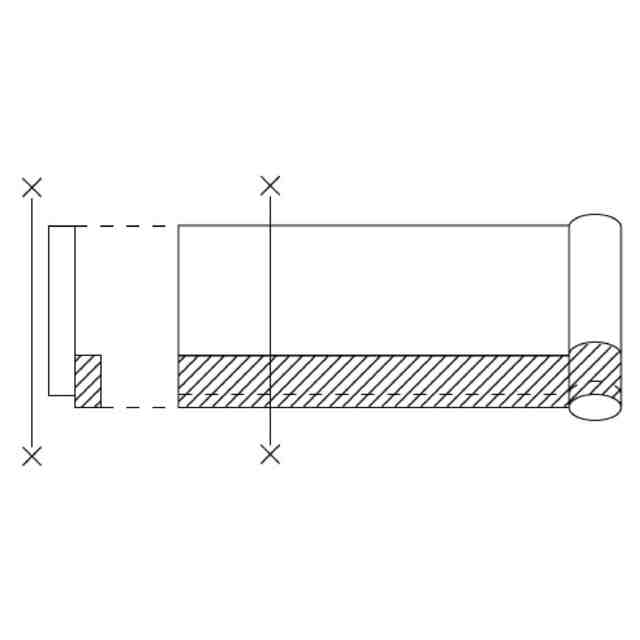

図４は、本形態に係るコンクリート用養生ロールマスカーの一例を示した図である。

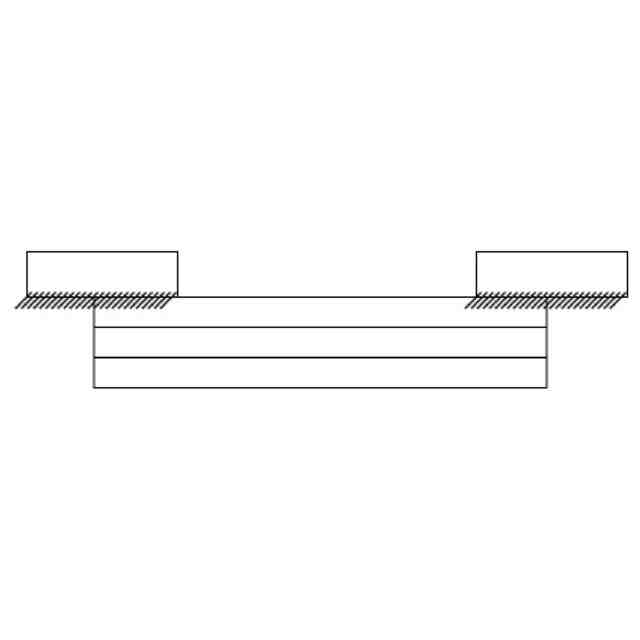

図５は、本形態に係るコンクリート用養生シートの一例を示した図である。

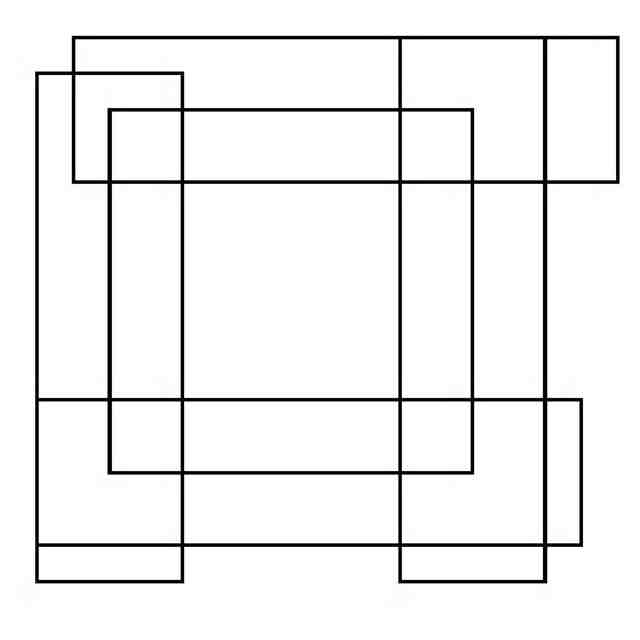

図６は、本形態に係るコンクリート用養生シートの一例を示した図である（シートの周囲にテープを配した使用例）。
【発明を実施するための形態】
【０００８】
１．コンクリート用養生シート
本発明の一形態に係るコンクリート用養生シートは、二酸化炭素透過度が５００ｃｍ
３
／ｍ
２
・２４ｈ・ａｔｍ以下である。以下、該シートを詳述する。尚、本明細書における「シート」は、被着体を少なくとも部分的に覆うことができる形状であれば特に限定されず、狭義のシートのみならずテープも包含する。
【０００９】
本発明の一形態に係るコンクリート用養生シートは、１層の基材層（樹脂）からなる構造（図１の上図）でも２層以上の基材層（樹脂層）からなる多層構造（図１の下図に３層を例示）でもよい。また、形状も、特に限定されず、例えば、三角形や方形を含む多角形タイプ（角取りされたものを含む）、円形・楕円形タイプ、広幅タイプ（例えば、正方形状シート）、幅狭タイプ（例えば、長方形状テープ）等を挙げることができる。
【００１０】
ここで、コンクリート用養生シートを構成する樹脂は、特に限定されず、例えば、ポリオレフィン系、ポリエステル系及びポリアミド系からなる群から選択される少なくとも1種を挙げることができる。また、２層以上の基材層（樹脂層）からなる多層構造の場合、同一の樹脂層を積層しても、異なる樹脂層を積層してもよい。特に、ポリアミドを含有する多層フィルムが好適である。
（【００１１】以降は省略されています）

関連特許
