公開番号2025021415
公報種別公開特許公報(A)
公開日2025-02-13
出願番号2024082430
出願日2024-05-21
発明の名称杭頭接合構造
出願人学校法人福岡大学,株式会社テクノ九州,株式会社岡本建設用品製作所
代理人個人,個人
主分類E02D 27/12 20060101AFI20250205BHJP(水工;基礎;土砂の移送)
要約【課題】施工現場における溶接作業を容易化し、溶接作業時間を短縮することができ、優れた耐力を発揮する杭頭接合構造の提供。
【解決手段】杭頭接合部材1が、杭頭部P1の上端面の開口を閉塞する円盤状の蓋部材10と、蓋部材10の外周部を囲む円環状の第1フランジ11と、蓋部材10と第1フランジ11との隙間部に対し、杭頭部P1側から裏当てする裏当て金13と、隙間部に設けられた溶接部Wと、第1フランジ11上に重ねて配置される第2フランジ12と、第1フランジ11および第2フランジ12を貫通するように設けられた複数の貫通孔と、複数の貫通孔を通じて第1フランジ11および第2フランジ12を挟み込んで締結される複数のアンカーボルト15とを備えた杭頭接合構造である。
【選択図】図3
特許請求の範囲【請求項１】
地盤に打ち込まれた杭材の杭頭部に杭頭接合部材を固着して形成される杭頭接合構造であって、
杭頭接合部材が、
前記杭頭部の上端面の開口を閉塞する円盤状の蓋部材と、

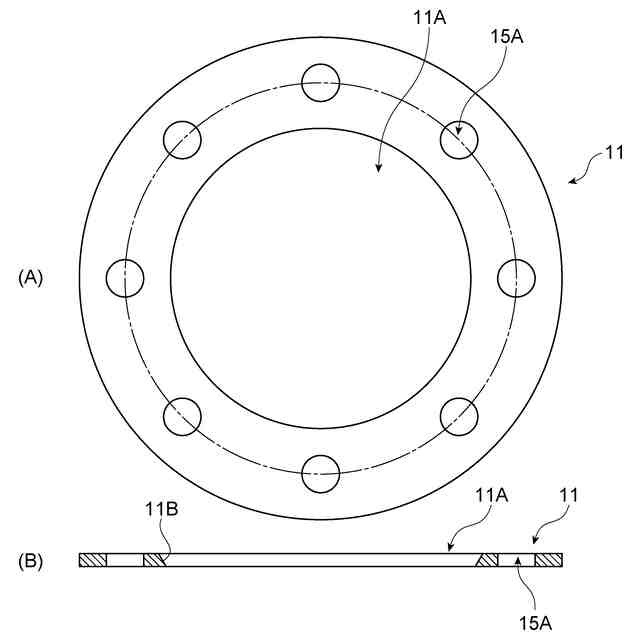

前記蓋部材の外周部を囲む円環状の第１フランジと、
前記蓋部材と前記第１フランジとの隙間部に対し、前記杭頭部側から裏当てする裏当て金と、
前記隙間部に設けられた溶接部と、
前記第１フランジ上に重ねて配置される第２フランジと、
前記第１フランジおよび前記第２フランジを貫通するように設けられた複数の貫通孔と、
前記複数の貫通孔を通じて前記第１フランジおよび前記第２フランジを挟み込んで締結される複数の鉄筋材と
を備えた杭頭接合構造。
続きを表示（約 300 文字）【請求項２】
前記第２フランジが円盤状である請求項１記載の杭頭接合構造。
【請求項３】

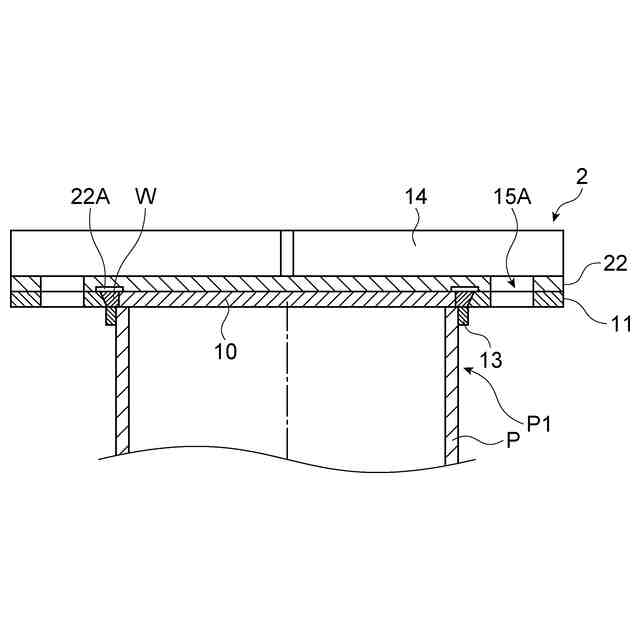

前記第２フランジの下面に前記溶接部を避ける溝部を有する請求項２記載の杭頭接合構造。
【請求項４】
前記第２フランジが前記溶接部を避ける円環状である請求項１記載の杭頭接合構造。
【請求項５】
前記第１フランジと前記第２フランジとの間に前記溶接部を避ける円環状の第３フランジを備えた請求項１記載の杭頭接合構造。
【請求項６】
前記第２フランジがその中心部を径方向に跨いだ状態で設けられた補強材を有する請求項１から５のいずれか１項に記載の杭頭接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、比較的大型の鉄筋コンクリート構造物の基礎工事において、地盤に打ち込まれた杭材の杭頭部と、その上方に構築される鉄筋コンクリート基礎部と、を接合する部分に施工される杭頭接合構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
杭頭接合構造に関しては、従来、多種多様の技術が開発、施工されている。例えば、特許文献１には、鋼管杭の外周面を周方向に囲繞するように複数の板状部材によって形成されるベースプレート部と、鋼管杭の外周面に取り付けられ板状部材をその上に載置させる裏当て金と、板状部材の内周縁と鋼管杭の外周面とを接合させる溶接部とを備えた杭頭構造が記載されている。
【０００３】
また、例えば、特許文献２には、翼付鋼管杭の杭頭の外周に、２個以上の弧状の鋼板からなる杭頭支圧金具を各杭頭支圧金具と隣接する杭頭支圧金具の間に隙間を設けてリング状に配置するとともに杭軸と直交する方向へ鍔状に突出するように取付け、杭頭をコンクリートに埋設する翼付鋼管杭の杭頭接合構造が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－３５０７号公報
特開２０１３－２４１７３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の杭頭構造においては、鋼管杭の外周面に取り付けられた裏当て金の上に複数の円弧プレートを載置し、円弧プレートの内周縁と鋼管杭の外周面とを溶接することによって、鋼管杭の外周面を周方向に囲繞するベースプレート部が形成される。そのため、施工現場においては、裏当て金の上に載置された円弧プレートが溶接作業中に動かないように治具で固定したり、他の作業者が円弧プレートを支えたりする必要があり、溶接作業が煩雑化し、溶接作時間の増大を招くことが多い。
【０００６】
同様に、特許文献２に記載の翼付鋼管杭の杭頭接合構造においても、弧状の鋼板からなる複数の杭頭支圧金具は、溶接により、翼付鋼管杭の杭頭に鍔状に取り付けられているため、施工現場においては、杭頭支圧金具が溶接作業中に動かないように治具で固定したり、他の作業者が杭頭支圧金具を支えたりする必要があり、溶接作業が煩雑化し、溶接作時間の増大を招く可能性が高い。
【０００７】
そこで、本発明においては、施工現場における溶接作業を容易化し、溶接作業時間を短縮することができ、優れた耐力を発揮する杭頭接合構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の杭頭接合構造は、地盤に打ち込まれた杭材の杭頭部に杭頭接合部材を固着して形成される杭頭接合構造であって、杭頭接合部材が、杭頭部の上端面の開口を閉塞する円盤状の蓋部材と、蓋部材の外周部を囲む円環状の第１フランジと、蓋部材と第１フランジとの隙間部に対し、杭頭部側から裏当てする裏当て金と、隙間部に設けられた溶接部と、第１フランジ上に重ねて配置される第２フランジと、第１フランジおよび第２フランジを貫通するように設けられた複数の貫通孔と、複数の貫通孔を通じて第１フランジおよび第２フランジを挟み込んで締結される複数の鉄筋材とを備えたものである。
【０００９】
本発明の杭頭接合構造では、地盤に打ち込まれた杭材の杭頭部に裏当て金を仮付け溶接し、円盤状の蓋部材および円環状の第１フランジを蓋部材と第１フランジとの隙間部において溶接することにより溶接部を形成する。このとき、円盤状の蓋部材は杭頭部の上端面の開口を閉塞するように杭頭部の上端面に載せるだけで良く、円環状の第１フランジは蓋部材の外周部を囲むように裏当て金の上に載せるだけで良いため、溶接作業は容易である。そして、第１フランジ上に第２フランジを重ねて配置し、第１フランジおよび第２フランジを貫通するように設けられた複数の貫通孔を通じて複数の鉄筋材を締結することで、優れた耐力を発揮することができ、第２フランジの溶接は不要であり、溶接時間を短縮することができる。
【００１０】
ここで、第２フランジが円盤状であることにより、円環状の第１フランジ上に円盤状の第２フランジを重ねて配置し、複数の鉄筋材を締結することにより優れた耐力を発揮することができる。
（【００１１】以降は省略されています）
