発明の名称塗装ハンドル
出願人個人
代理人弁理士法人R&C
主分類B05C 21/00 20060101AFI20250108BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】ユーザがモデル作業の状況に応じて重さを自由に調整可能な塗装ハンドルを提供する。
【解決手段】底部台座20及び上部台座を備え、底部台座20は、ケーシング22と、ケーシング22の自由端に設けられた開口24と、ケーシング22内に設けられて開口24に連通している収容空間とを有し、上部台座は、底部台座20に取り外し可能に覆設される載置台32を有する。載置台32がケーシング22に当接した場合では、載置台32にモデル等の物品を載置させて塗装作業を行うことができる。載置台32が取り外されている場合では、塗装ハンドル10の重量を自由に調整できるように、収容空間内に液体又は固体を充填することができる。
【選択図】図2a
特許請求の範囲【請求項１】
底部台座、上部台座及び指掛け部を備えた塗装ハンドルであって、
前記底部台座は、ケーシングと、前記ケーシングの自由端に設けられた開口と、螺旋構造となっている第１連結部と、前記ケーシング内に設けられて前記開口に連通している収容空間と、を有し、
前記上部台座は、載置台と、前記載置台の下方に固設されて対応の螺旋構造となっている第２接合部であって、前記第１連結部から取り外して分離することができ、また、前記載置台が前記ケーシングに当接し且つ前記収容空間を封止するように、前記第１連結部と連結することができる第２接合部とを有し、前記載置台は、その頂面と、前記ケーシングとの間に位置する環状部を有し、
前記指掛け部は前記環状部に嵌装され、
前記底部台座は、前記ケーシングに当接した前記載置台に物品を直接且つ安定的に載置できるように、台において自立可能であり、
前記収容空間は、前記底部台座の重さを変更して前記載置台に物品が載置された際の全体の重心の位置を調整できるように、液体又は固体を充填可能である、塗装ハンドル。
続きを表示（約 870 文字）【請求項２】
前記第１連結部は前記開口の外側に固設され、
前記第２接合部は前記載置台の内側に設けられている、請求項１に記載の塗装ハンドル。
【請求項３】
前記第１連結部は前記ケーシングの内側における前記開口に隣接する部位に設けられ、
前記第２接合部は少なくとも部分的に前記載置台の外部に突出している、請求項１に記載の塗装ハンドル。
【請求項４】
前記ケーシングはその内側に少なくとも一つの突出ブロックを有している、請求項１に記載の塗装ハンドル。
【請求項５】
前記少なくとも一つの突出ブロックは、前記ケーシングの内底面に設けられている、請求項４に記載の塗装ハンドル。
【請求項６】
前記ケーシングは、その外側に位置する外底面と、前記外底面から上方に延出した第１下層部と、前記第１下層部から上方に延出した第２下層部と、前記第２下層部から上方に延出した第３下層部とを有している、請求項１に記載の塗装ハンドル。
【請求項７】
前記第１下層部は、前記外底面に接する第１下輪郭部と、正多角形の第１上輪郭部とを有し、
前記第２下層部は、前記第１下層部の前記第１上輪郭部に接する第２下輪郭部と、第２上輪郭部とを有している、請求項６に記載の塗装ハンドル。
【請求項８】
前記第２上輪郭部は正多角形であり、
前記第３下層部は、前記第２下層部の前記第２上輪郭部に接する第３下輪郭部を有している、請求項７に記載の塗装ハンドル。
【請求項９】
前記第１下輪郭部の角部と、前記第１上輪郭部の少なくとも一つの角部との間に接続線が形成されており、
前記第２下輪郭部の角部と、前記第２上輪郭部の少なくとも一つの角部との間に接続線が形成されている、請求項７に記載の塗装ハンドル。
【請求項１０】
前記外底面は正六角形である、請求項７に記載の塗装ハンドル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は塗装ハンドルに関し、特に全体の重さを調整可能な塗装ハンドルに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
モデル愛好家の多くは、組み立てや色塗りなどのモデル作業を行う際にモデルを載せるためのペインティングハンドルを使うので、良いペインティングハンドルはモデル作業に欠かせない。しかし、市販のペインティングハンドルの多くは軽すぎるため、重いモデルや重心が高いモデルを載せると、作業台の上で容易に倒れてしまう。重いペインティングハンドルや大きいペインティングハンドルを使用すれば倒れにくくなるが、この場合、手に持ったときのユーザの負担が大きくなってしまう問題がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は上記問題点に鑑みてなされたものであり、その目的は、ユーザがモデル作業の状況に応じて重さを自由に調整可能な塗装ハンドルを提供することにある。
【課題を解決するための手段】
【０００４】
上記目的を達成するための本発明に係るハンドルの特徴は、
底部台座、上部台座及び指掛け部を備え、
前記底部台座は、ケーシングと、前記ケーシングの自由端に設けられた開口と、前記開口の外側に固設されて螺旋構造となっている第１連結部と、前記ケーシング内に設けられて前記開口に連通している収容空間と、を有し、
前記上部台座は、載置台と、前記載置台の下方の内側に設けられて対応の螺旋構造を有する第２接合部であって、前記第１連結部から取り外して分離することができ、また、前記載置台が前記ケーシングに当接し且つ前記収容空間を封止するように、前記第１連結部と連結することができる第２接合部とを有する点にある。
前記底部台座が台において自立した場合、前記載置台にはモデル等の物品を安定的に載置可能である。前記収容空間には液体又は固体を充填することができ、これにより、前記底部台座の重さを変更して前記載置台に物品が載置された際の全体の重心の位置を調整することができる。
【０００５】
また、上記目的を達成するための本発明に係るハンドルの特徴は、
底部台座、上部台座及び指掛け部を備え、
前記底部台座は、ケーシングと、前記ケーシングの自由端に設けられた開口と、前記ケーシングの内側における前記開口に隣接する部位に設けられて螺旋構造となっている第１連結部と、前記ケーシング内に設けられて前記開口に連通している収容空間と、を有し、
前記上部台座は、載置台と、少なくとも部分的に前記載置台の外部に突出するように前記載置台の下方に設けられて対応の螺旋構造を有する第２接合部であって、前記第１連結部から取り外して分離することができ、また、前記載置台が前記ケーシングに当接し且つ前記収容空間を封止するように、前記第１連結部と連結することができる第２接合部とを有する点にある。
前記底部台座が台において自立した場合、前記載置台にはモデル等の物品を安定的に載置可能である。前記収容空間には液体又は固体を充填することができ、これにより、前記底部台座の重さを変更して前記載置台に物品が載置された際の全体の重心の位置を調整することができる。
【発明の効果】
【０００６】
上記構成によれば、ユーザはモデル作業の様々な状況に応じて塗装ハンドルの重さを自由に調整することができる。これにより、塗装ハンドルが作業台において容易に倒れること、塗装ハンドルを手に持った時の負担が増加することなどを回避することが可能になり、モデル作業時の作業性が格段に向上する。
【図面の簡単な説明】
【０００７】
本発明の好ましい実施形態の塗装ハンドルを示す斜視図である。

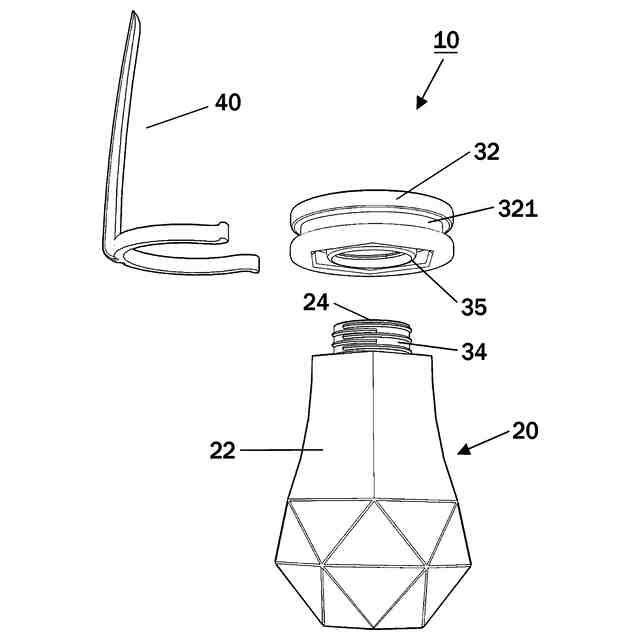

本発明の好ましい実施形態のハンドルを示す分解図である。

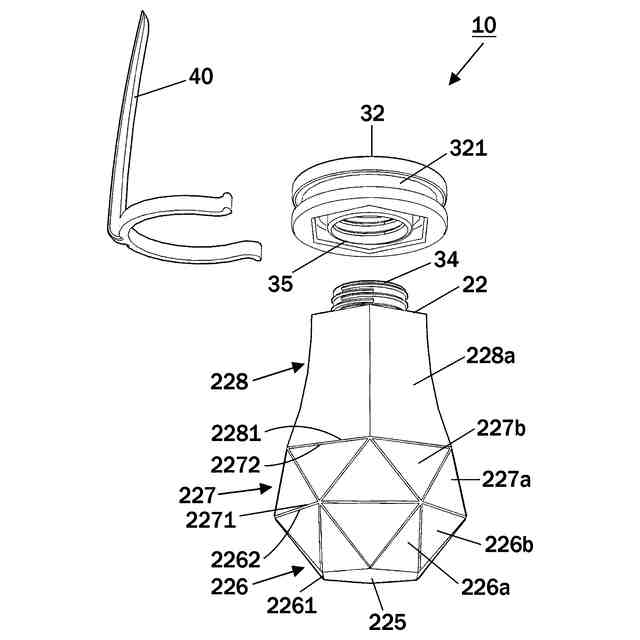

本発明の他の実施形態のハンドルを示す分解図である。

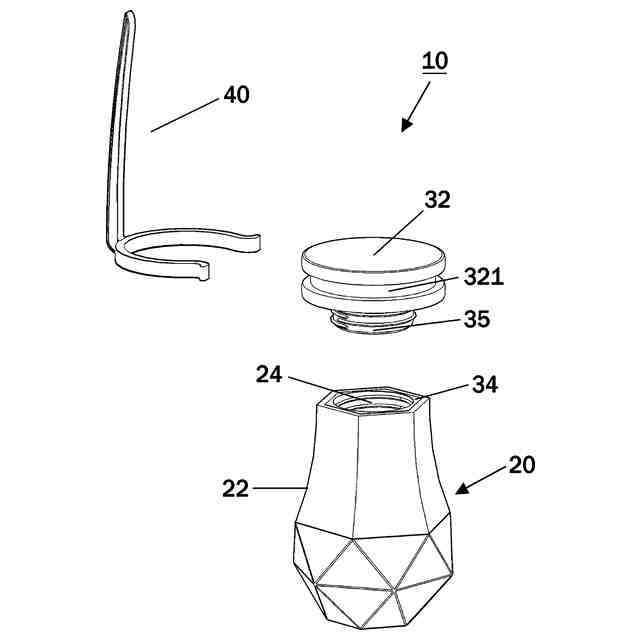

本発明の好ましい実施形態のハンドルを示す分解図である。
本発明の他の実施形態のハンドルを示す分解図である。

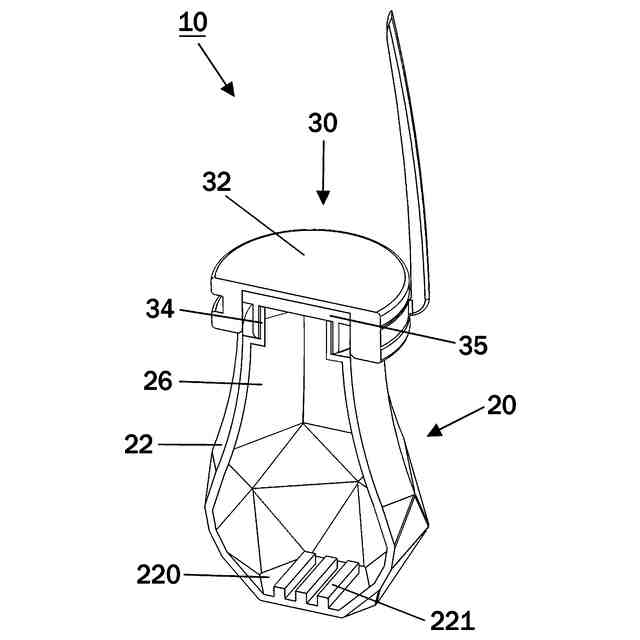

図１の４－４線に沿った好ましい実施形態の断面図である。

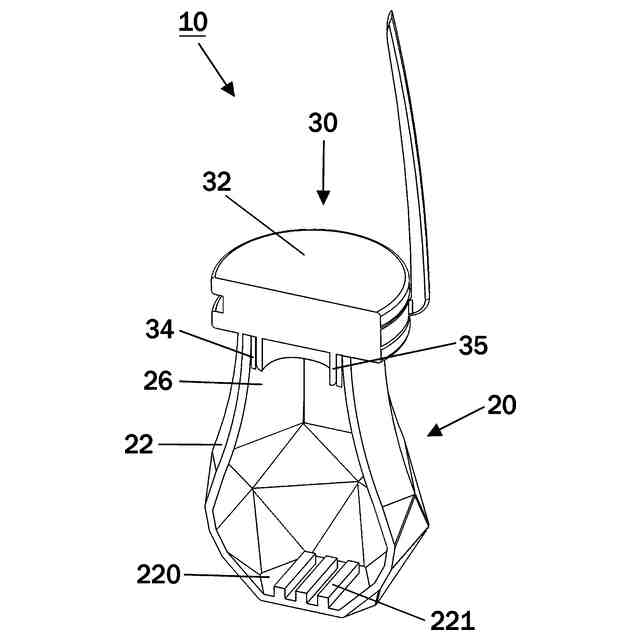

図１の４－４線に沿った他の実施形態の断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら、好ましい実施形態を用いて本発明の技術的思想及び特徴を説明する。図１、図２ａ、図３ａに示すように、本発明の好ましい実施形態の塗装ハンドル１０は、底部台座２０と、底部台座２０に取り外し可能に覆設された上部台座３０と、上部台座３０に設けられた弓型の指掛け部４０とを備えている。塗装ハンドル１０は、モデル（図示せず）の組み立てや色塗り等のモデル関連作業をユーザが行う際にモデルを載置するためのものである。
【０００９】
図２ａに示す実施形態のように、底部台座２０は、作業台（図示せず）に自立可能なものであり、ケーシング２２と、ケーシング２２の自由端に設けられた開口２４と、開口２４の外側に固設されて螺旋構造となっている第１連結部３４と、ケーシング２２内に設けられて開口２４に連通している収容空間２６と、を有している。上部台座３０は、載置台３２と、載置台３２の下方の内側に設けられて対応の螺旋構造を有する第２接合部３５と、を有している。第２接合部３５は、第１連結部３４から取り外して分離することができ、また、載置台３２がケーシング２２に当接し且つ収容空間２６を封止するように、第１連結部３４と連結することができる。載置台３２には、指掛け部４０を嵌装させるための環状部３２１が設けられている。指掛け部４０は、モデル関連作業が容易に行われるようにユーザが指を掛けるためのものである。他の実施形態において、指掛け部４０は必要に応じて省略してもよい。本実施形態において、上部台座３０は、その上に物品を安定的に載置可能である。収容空間２６には液体又は固体を充填することができ、これにより、底部台座の重さを変更して載置台に物品が載置された際の全体の重心の位置を調整することができる。
【００１０】
図２ｂに示す別の実施形態では、底部台座２０は、作業台（図示せず）に自立可能なものであり、ケーシング２２と、ケーシング２２の自由端に設けられた開口２４と、ケーシング２２の内側における開口２４に隣接する部位に設けられて螺旋構造となっている第１連結部３４と、ケーシング２２内に設けられて開口２４に連通している収容空間２６と、を有している。上部台座３０は、載置台３２と、少なくとも部分的に載置台３２の外部に突出するように載置台３２の下方に設けられて対応の螺旋構造を有する第２接合部３５と、を有している。第２接合部３５は、第１連結部３４から取り外して分離することができ、また、載置台３２がケーシング２２に当接し且つ収容空間２６を封止するように、第１連結部３４と連結することができる。載置台３２には、指掛け部４０を嵌装させるための環状部３２１が設けられている。指掛け部４０は、モデル関連作業が容易に行われるようにユーザが指を掛けるためのものである。他の実施形態において、指掛け部４０は必要に応じて省略してもよい。本実施形態において、上部台座３０は、その上に物品を安定的に載置可能である。収容空間２６には液体又は固体を充填することができ、これにより、底部台座の重さを変更して載置台に物品が載置された際の全体の重心の位置を調整することができる。
（【００１１】以降は省略されています）
