公開番号2025032422
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023137675
出願日2023-08-28
発明の名称流体散布ユニット
出願人日本リグランド株式会社
代理人個人
主分類B05B 15/65 20180101AFI20250305BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】高所における流体散布を安全に行うことができる流体散布ユニットを提供する。

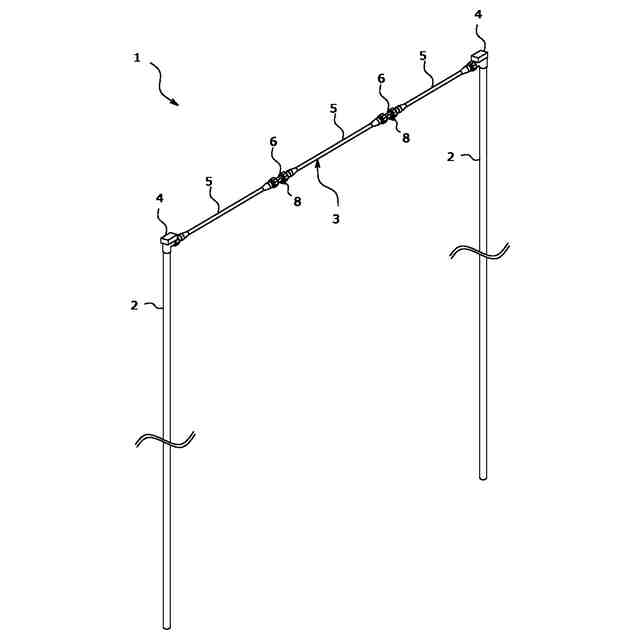

【解決手段】高所において流体を散布するための流体散布ユニット1であって、内部に第1流路2aが形成されて鉛直方向に延伸する第1配管2と、内部に第2流路3aが形成されて水平方向に延伸するとともに、流体を噴出する少なくとも1以上の流体噴出口8が設けられる第2配管3と、第1配管2に設けられて、第2配管3を着脱可能に連結するとともに、内部に第1流路2aと第2流路3aとを連通する第3流路4aが形成された連結継手4とを備える流体散布ユニット1。
【選択図】図1
特許請求の範囲【請求項１】
高所において流体を散布するための流体散布ユニットであって、
内部に第１流路が形成されて鉛直方向に延伸する第１配管と、
内部に第２流路が形成されて水平方向に延伸するとともに、流体を噴出する少なくとも１以上の流体噴出口が設けられる第２配管と、
前記第１配管に設けられて、第２配管を着脱可能に連結するとともに、内部に前記第１流路と前記第２流路とを連通する第３流路が形成された連結継手とを備える流体散布ユニット。
続きを表示（約 480 文字）【請求項２】
前記第２配管は、内部に前記第２流路が形成されて水平方向に延伸する配管本体と、前記流体噴出口が設けられて、前記配管本体に連結されるとともに、前記第２流路から前記流体噴出口に流体を流す散布用流路が形成された散布継手とを備え、
前記配管本体及び前記散布継手の接続端には、カプラが設けられていることを特徴とする請求項１記載の流体散布ユニット。
【請求項３】

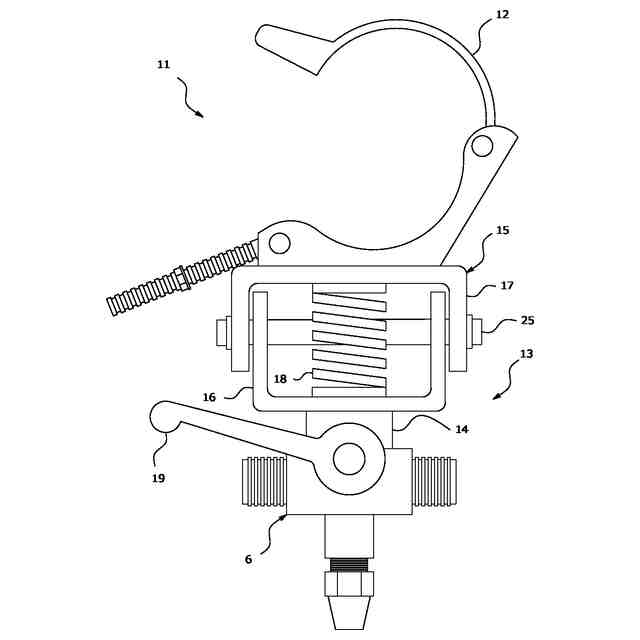

前記散布継手に設けられて、前記流体噴出口の噴出方向を調整する調整機構をさらに備えることを特徴とする請求項２記載の流体散布ユニット。
【請求項４】

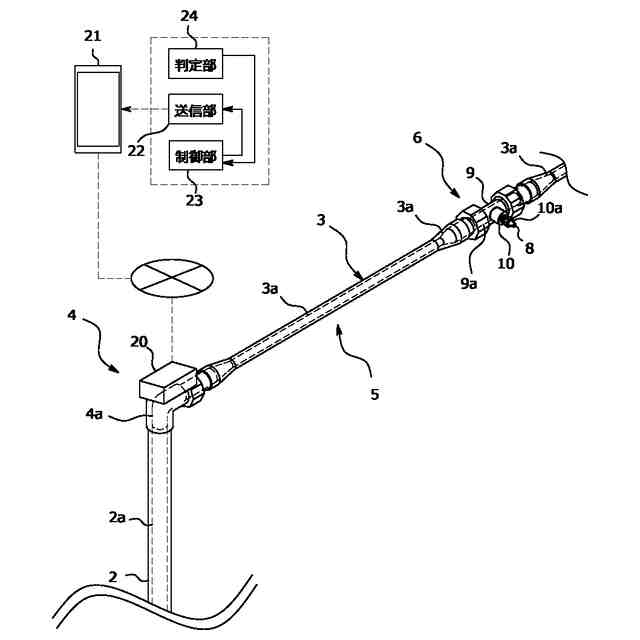

前記第３流路を開閉する電磁バルブ及びネットワークを介して前記電磁バルブと接続され前記電磁バルブを制御するコントローラ端末をさらに備える請求項１記載の流体散布ユニット。
【請求項５】
前記コントローラ端末は、前記電磁バルブを開閉する開閉信号を送信する送信部と、外部操作または所定の閾値に基づいて、前記開閉信号を作成する制御部とを備えることを特徴とする請求項４記載の流体散布ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高所において流体を散布する流体散布ユニットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
熱中症対策や屋上緑化及び冷却のために、高所から流体である水を散布することが望まれている。また、工事現場においては、熱中症対策に加えて粉塵が発生するため、周辺環境への配慮から水等の流体を噴霧して粉塵を落下させる方法が用いられている。
【０００３】
例えば特許文献１では、建物の周囲に設けた足場の上部に水を直進噴射する直噴ノズル及び霧状に水を拡散させる噴霧ノズルが設けられたパネルとともに、パネルを昇降させるためのガイドレールを足場に設けた構造物解体用自動散水方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特許第３８４０１７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の構造物解体用自動散水方法ではパネルに直噴ノズル及び噴霧ノズルが設けられるとともに、直噴ノズル及び噴霧ノズルに水を供給する直噴連結管や噴霧連結管も設置されているためパネル自体に重量があり、これをガイドレールに取り付ける作業やパネル同士を連結させる作業には困難が伴う。しかも、熱中症予防や粉塵落下等のためには、作業者がこの作業を高所において行う必要があり、高所において重量のあるものを扱うことは安全性の観点から好ましくない。
【０００６】
本発明は上述した問題に鑑みてなされたものであって、高所における流体散布を安全に行うことができる流体散布ユニットを提供することをその主たる目的とするものである。
【課題を解決するための手段】
【０００７】
本発明の流体散布ユニットは、高所において流体を散布するものであって、内部に第１流路が形成されて鉛直方向に延伸する第１配管と、内部に第２流路が形成されて水平方向に延伸するとともに、流体を噴出する少なくとも１以上の流体噴出口が設けられる第２配管と、前記第１配管に設けられて、第２配管を着脱可能に連結するとともに、内部に前記第１流路と前記第２流路とを連通する第３流路が形成された連結継手とを備える。
【０００８】
上述の構成により、鉛直方向に延伸して配置される第１配管の一端を低所に配置して、他端を高所に設置される第２配管に連結継手を介して接続すれば、低所にある第１配管の一端から第２配管へ流体を供給することができる。そのため、作業者は低所から安全に流体を散布することができる。また、本発明の流体散布ユニットは、第１配管、第２配管、連結継手の３つの部品のみで構成されるため、簡便に取り付けることができ、熱中症対策用、屋上緑化及び冷却用、粉塵対策用、コンクリート養生用と様々な用途で使用することができる。
【０００９】

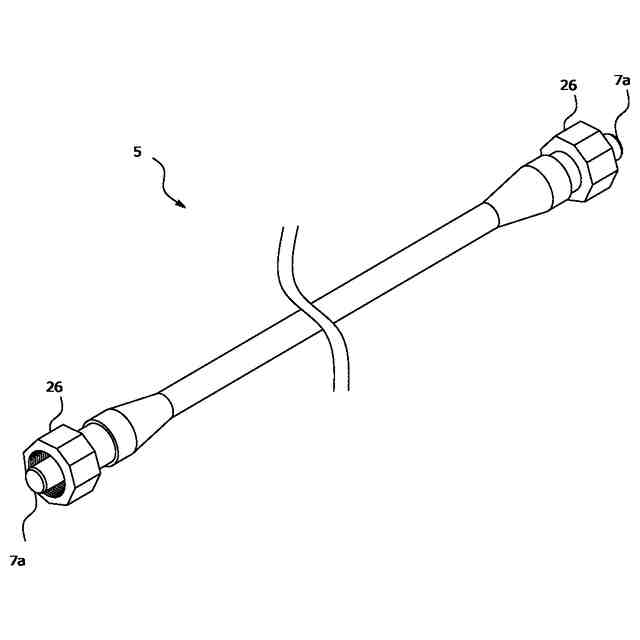

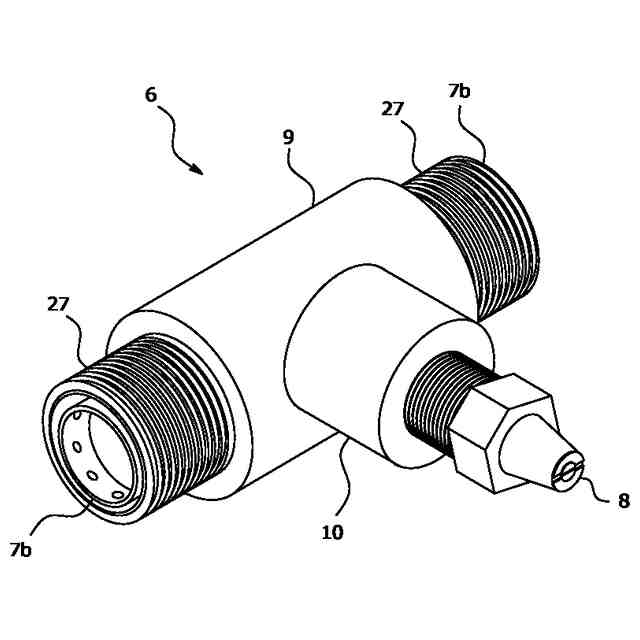

本発明の流体散布ユニットの一態様としては、前記第２配管は、内部に前記第２流路が形成されて水平方向に延伸する配管本体と、前記流体噴出口が設けられて、前記配管本体に連結されるとともに、前記第２流路から前記流体噴出口に流体を流す散布用流路が形成された散布継手とを備え、前記配管本体及び前記散布継手の接続端には、カプラが設けられているものを挙げることができる。
【００１０】
この構成により、第２配管を配管本体と散布継手とを連結して構成するので、連結する配管本体及び散布継手の個数を調整すれば、第２配管の水平方向の長さを調整することができ、作業場所に応じた最適な流体散布を行うことができる。また、配管本体及び散布継手の接続端には、カプラが設けられているので、作業者が容易に配管本体と散布継手とを連結することができ、高所において第２配管を組み立てる場合であっても、作業者の安全性を向上させることができる。
（【００１１】以降は省略されています）
