発明の名称グリース吐出装置
出願人株式会社マキタ
代理人個人,個人
主分類B05C 5/00 20060101AFI20250423BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】取り回し性が良好となって作業箇所の制約も受けにくくなるグリース吐出装置を提供する。
【解決手段】グリース吐出装置1Bは、2リットルのグリースを貯留可能な担ぎ型のタンク50と、モータ10の駆動によってタンク50内のグリースを吸引して外部へ吐出するポンプユニット4Bと、ポンプユニット4Bを駆動させる着脱可能なバッテリパック5と、を含んでなる。
【選択図】図11
特許請求の範囲【請求項１】
少なくとも１リットルのグリースを貯留可能な担ぎ型のタンクと、
モータの駆動によって前記タンク内のグリースを吸引して外部へ吐出するポンプユニットと、
前記ポンプユニットを駆動させる着脱可能なバッテリと、
を含んでなるグリース吐出装置。
続きを表示（約 760 文字）【請求項２】
前記タンクは、背負い用のハーネスを備えた背担ぎ型である請求項１に記載のグリース吐出装置。
【請求項３】
前記タンクは、肩ベルトを備えた肩担ぎ型である請求項１に記載のグリース吐出装置。
【請求項４】
前記タンクは、グリースが充填される複数のカートリッジを収容しており、前記ポンプユニットは、前記カートリッジからグリースを吸引する請求項１乃至３の何れかに記載のグリース吐出装置。
【請求項５】
前記タンクは、グリースを補充するための補充口を備えている請求項１乃至３の何れかに記載のグリース吐出装置。
【請求項６】
前記タンクは、平面視矩形状である請求項１乃至５の何れかに記載のグリース吐出装置。
【請求項７】
前記ポンプユニットと前記バッテリとは、前記タンクの下部に配置されている請求項１乃至６の何れかに記載のグリース吐出装置。
【請求項８】
前記モータの駆動をＯＮ／ＯＦＦさせる操作部を備えていると共に、
前記ポンプユニットの吐出口には、グリース供給先へ接続可能な第１のカプラと、
前記モータを制御する第２の操作部を備えてグリース供給先へ接続可能な第２のカプラとが選択的に接続可能である請求項１乃至７の何れかに記載のグリース吐出装置。
【請求項９】
前記第２の操作部は、少なくとも前記モータの駆動をＯＮ／ＯＦＦさせるスイッチと、前記スイッチを操作する操作部材とを備える請求項８に記載のグリース吐出装置。
【請求項１０】
前記第２の操作部は、前記モータの回転数を変更可能な変速操作部を有する請求項９に記載のグリース吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、タンクに貯留したグリースを吐出させるグリース吐出装置に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
建設機械やクレーン等の重機には、メンテナンス用に複数の注油箇所（ニップル）が設けられており、各注油箇所には、潤滑状態を適切に維持するためにグリースが供給される。このグリースの供給機器として、特許文献１に開示されるグリース吐出装置が知られている。このグリース吐出装置は、タンクを保持する本体部に、バッテリで駆動するモータと、モータの駆動により動作するポンプとを備えている。タンクには、グリースを充填したカートリッジが収容可能となっており、モータが駆動してポンプが動作すると、カートリッジ内のグリースが吐出口から吐出される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５８４６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のようなグリース吐出装置は、バッテリを有し、本体部に装着したショルダーベルトで作業者が携帯して作業できるようになっている。このため作業者の負担を考慮してカートリッジでのグリースの充填量は、比較的小さく（例えば４００～５００ｇ）抑えられている。
しかし、重機は注油箇所が多いため、１つのカートリッジではグリースの使い切りが発生し、何度もカートリッジを交換する手間が生じる。例えばコンテナ用クレーンでは１台当たり約１００の注油箇所があり、１５～２０本のカートリッジを交換して使用している。
【０００５】
そこで、本開示は、バッテリを使用することで取り回し性が良好となって作業箇所の制約も受けにくくなるグリース吐出装置を提供することを目的としたものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本開示の第１の構成は、グリース吐出装置であって、
少なくとも１リットルのグリースを貯留可能な担ぎ型のタンクと、モータの駆動によってタンク内のグリースを吸引して外部へ吐出するポンプユニットと、を含むものであってもよい。
また、第１の構成は、ポンプユニットを駆動させる着脱可能なバッテリを含むものであってもよい。
なお、本開示において「担ぎ型」とは、ベルトを取り付けたタンクを背で担ぐ背担ぎ型と、ベルトを取り付けたタンクを肩で担ぐ肩担ぎ型との双方を含む。
上記目的を達成するために、本開示の第２の構成は、グリース吐出装置であって、
グリースが貯留されるタンクと、タンクに接続されるポンプユニットと、を含むものであってもよい。
また、第２の構成は、ポンプユニットを駆動させるモータと、モータに電力を供給可能なバッテリと、を含むものであってもよい。
また、第２の構成は、所定の操作でバッテリからモータへの給電を可能とし、ポンプユニットから離間したトリガを含むものであってもよい。
【発明の効果】
【０００７】
本開示によれば、ポンプを作動させるモータをバッテリで駆動させるので、電源コードやエアホースが不要となって取り回し性が良好となり、作業箇所の制約も受けにくくなる。
【図面の簡単な説明】
【０００８】

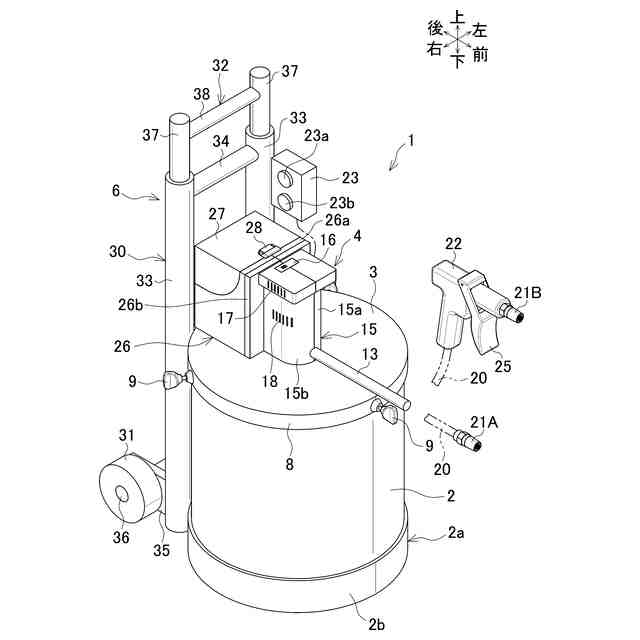

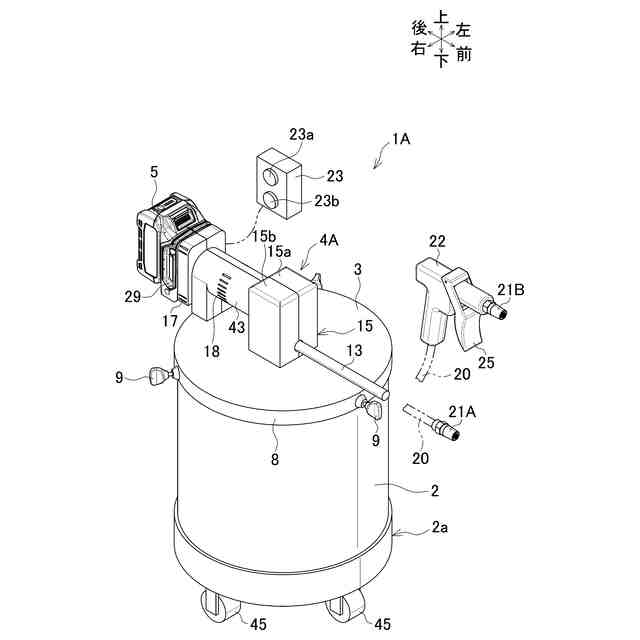

実施例１のグリース吐出装置の斜視図である。

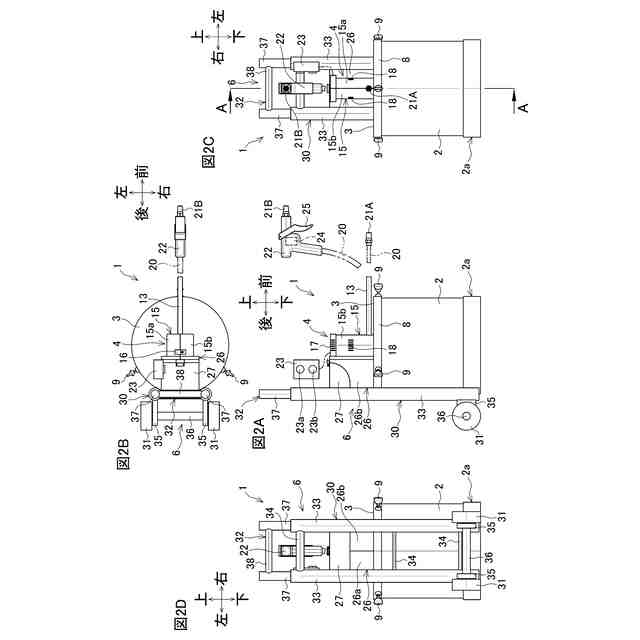

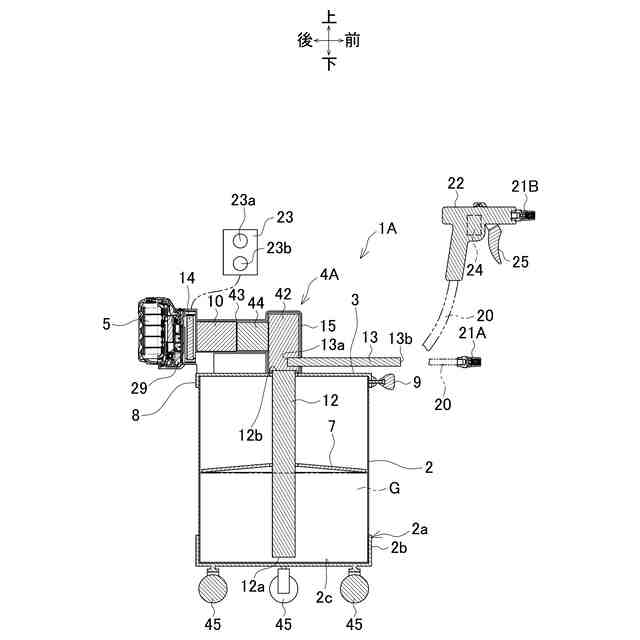

実施例１のグリース吐出装置の説明図で、図２Ａは側面、図２Ｂは平面、図２Ｃは正面、図２Ｄは背面をそれぞれ示す。

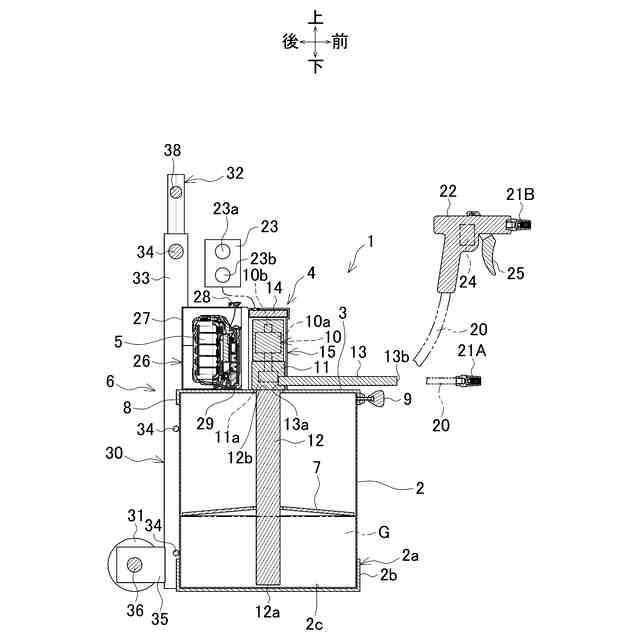

図２ＣのＡ－Ａ線拡大断面図である。

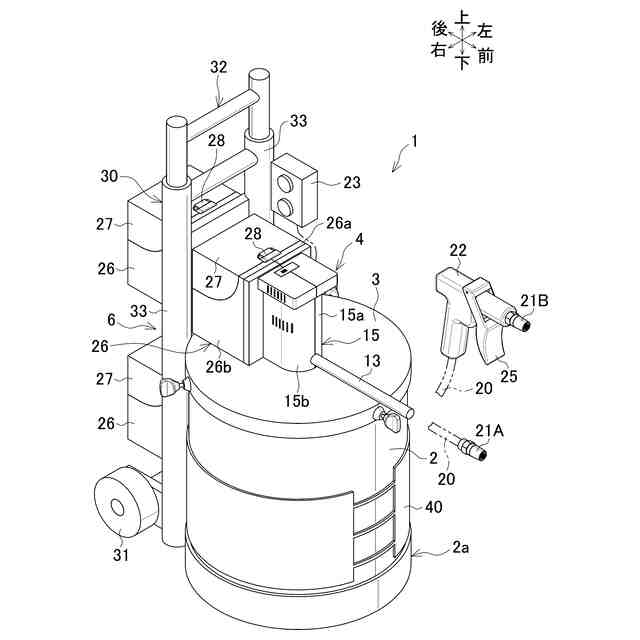

バッテリパックの数を変更したグリース吐出装置の斜視図である。

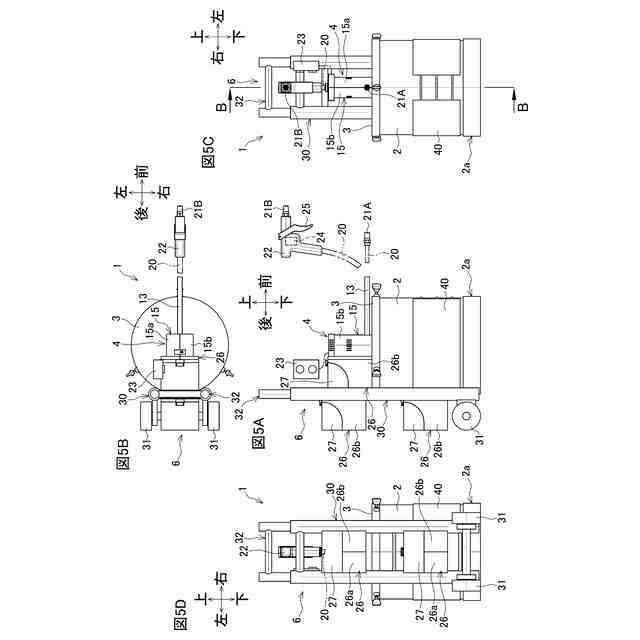

図４のグリース吐出装置の説明図で、図５Ａは側面、図５Ｂは平面、図５Ｃは正面、図５Ｄは背面をそれぞれ示す。

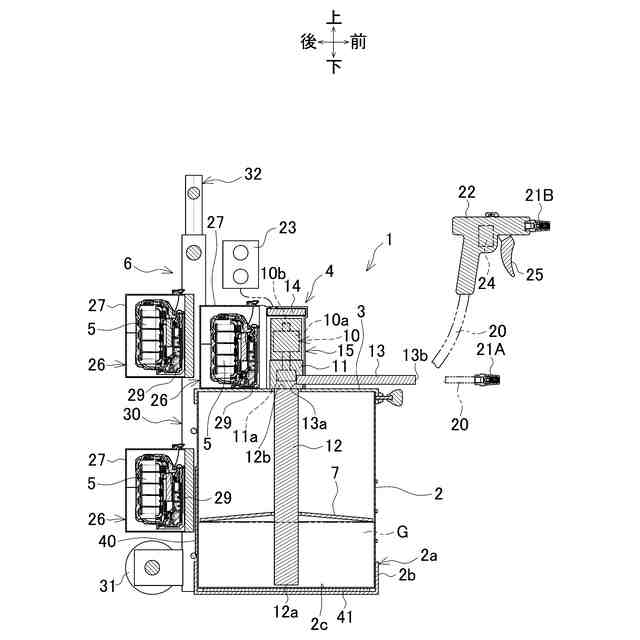

図５ＣのＢ－Ｂ線拡大断面図である。
ポンプユニットを変更したグリース吐出装置の斜視図である。

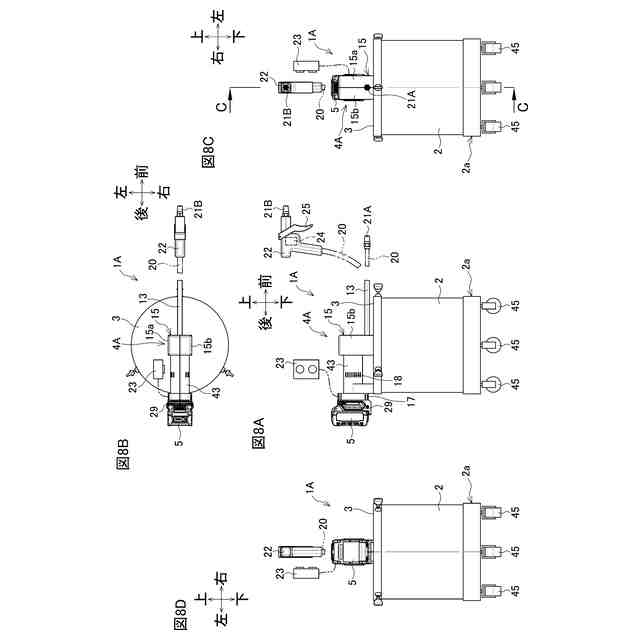

図７のグリース吐出装置の説明図で、図８Ａは側面、図８Ｂは平面、図８Ｃは正面、図８Ｄは背面をそれぞれ示す。
図８ＣのＣ－Ｃ線拡大断面図である。
実施例２のグリース吐出装置の斜視図である。

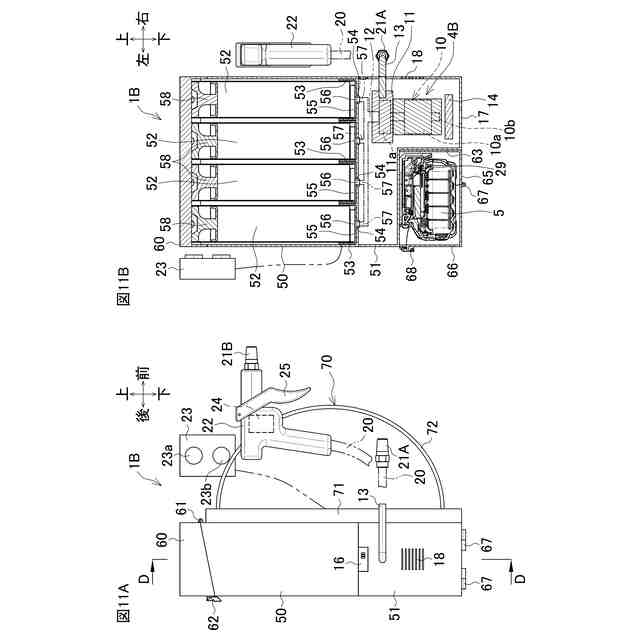

実施例２のグリース吐出装置の説明図で、図１１Ａは側面、図１１ＢはＤ－Ｄ線断面をそれぞれ示す。
電気ヒータを設けたグリース吐出装置の説明図で、図１２Ａは側面、図１２ＢはＥ－Ｅ線断面をそれぞれ示す。
電気ヒータを設けたグリース吐出装置においてタンク及びケースを省略した後方からの斜視図である。
カートリッジの数を変更したグリース吐出装置の説明図で、図１４Ａは側面、図１４ＢはＦ－Ｆ線断面をそれぞれ示す。
カートリッジを用いないグリース吐出装置の斜視図である。
図１５のグリース吐出装置の説明図で、図１６Ａは側面、図１６ＢはＧ－Ｇ線断面をそれぞれ示す。
バッテリパックの数を変更したグリース吐出装置の説明図で、図１７Ａは側面、図１７ＢはＨ－Ｈ線断面をそれぞれ示す。
ポンプユニット及びバッテリパックのレイアウトの変更例を示す概略図である。
ポンプユニット及びバッテリパックのレイアウトの変更例を示す概略図である。
グリース吐出システムの説明図である。
【発明を実施するための形態】
【０００９】
本開示の一実施形態において、タンクは、背負い用のハーネスを備えた背担ぎ型であってもよい。
この構成によれば、グリース吐出装置の移動が作業者と共に行える。
本開示の一実施形態において、タンクは、肩ベルトを備えた肩担ぎ型であってもよい。
この構成によれば、グリース吐出装置の移動が作業者と共に行える。
本開示の一実施形態において、タンクは、グリースが充填される複数のカートリッジを収容しており、ポンプユニットは、カートリッジからグリースを吸引するものであってもよい。
この構成によれば、タンクへのグリースの供給及び補充がカートリッジによって容易に行える。
本開示の一実施形態において、タンクは、グリースを補充するための補充口を備えていてもよい。
この構成によれば、タンクへのグリースの補充が容易に行える。
本開示の一実施形態において、タンクは、平面視矩形状であってもよい。
この構成によれば、タンクが担ぎやすくなると共に、グリースの貯留量も確保できる。
本開示の一実施形態において、ポンプユニットとバッテリとは、タンクの下部に配置されていてもよい。
この構成によれば、重量の大きいタンクが上側となって作業者への負荷が軽減される。グリースの供給及び補充もタンクの上側から容易に行える。
。
【００１０】
本開示の一実施形態において、モータの駆動をＯＮ／ＯＦＦさせる操作部を備えていると共に、ポンプユニットの吐出口には、グリース供給先へ接続可能な第１のカプラと、モータを制御する第２の操作部を備えてグリース供給先へ接続可能な第２のカプラと、が選択的に接続可能であってもよい。
この構成によれば、作業箇所に応じて操作部及び第１のカプラと、第２の操作部及び第２のカプラとを選択して使用でき、作業性の向上に寄与できる。
本開示の一実施形態において、第２の操作部は、少なくともモータの駆動をＯＮ／ＯＦＦさせるスイッチと、スイッチを操作する操作部材とを備えるものであってもよい。
この構成によれば、操作部材を操作するだけでグリースの吐出の有無を切り替えることができ、使い勝手が良好となる。
本開示の一実施形態において、第２の操作部は、モータの回転数を変更可能な変速操作部を有するものであってもよい。
この構成によれば、変速操作部の操作でグリースの吐出量を容易に変更することができる。
（【００１１】以降は省略されています）
