発明の名称ノズル
出願人株式会社熊谷組,株式会社キヨモトテックイチ
代理人個人
主分類B05B 1/04 20060101AFI20250723BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】流体が吐出口の横長の幅領域全体から吐出され易くなるように構成されたノズルを提供することを目的とする。
【解決手段】本発明に係るノズル1は、圧送された流体を取り込んで吐出させるためのノズルであって、流体取込部2と、当該流体取込部2と連通する流体流路3と、当該流体流路3を経由した流体の出口となる吐出口4とを備え、流体流路3は、流体の流速を速めるための流速調整手段5を備えたことを特徴とするものである。
【選択図】図4
特許請求の範囲【請求項１】
圧送された流体を取り込んで吐出させるためのノズルであって、
流体取込部と、当該流体取込部と連通する流体流路と、当該流体流路を経由した流体の出口となる吐出口とを備え、
流体流路は、流体の流速を速めるための流速調整手段を備えたことを特徴とするノズル。
続きを表示（約 880 文字）【請求項２】
流速調整手段は、
流体流路の上流側に設けられた上流側仕切壁と、当該上流側仕切壁に形成された複数の貫通孔である上流側貫通孔群と、流体流路の下流側に設けられた下流側仕切壁と、当該下流側仕切壁に形成された複数の貫通孔である下流側貫通孔群とにより構成されたことを特徴とする請求項１に記載のノズル。
【請求項３】
上流側仕切壁の上下間の間隔は、下流側仕切壁の上下間の間隔よりも大きく、
上流側貫通孔群は、左右方向に所定の間隔を隔てた複数の貫通孔により形成された貫通孔列が上下方向に複数設けられた複数の貫通孔列により構成され、
下流側貫通孔群は、左右方向に所定の間隔を隔てた複数の貫通孔により形成された単一の貫通孔列により構成されたことを特徴とする請求項２に記載のノズル。
【請求項４】
流速調整手段は、
流体流路の上流側に設けられた上流側仕切壁と、当該上流側仕切壁に形成された複数の貫通孔である上流側貫通孔群とにより構成されたことを特徴とする請求項１に記載のノズル。
【請求項５】
流速調整手段は、
流体流路の下流側に設けられた下流側仕切壁と、当該下流側仕切壁に形成された複数の貫通孔である下流側貫通孔群とにより構成されたことを特徴とする請求項１に記載のノズル。
【請求項６】
流速調整手段は、
流体流路の内面に設けられた複数の凸部又は複数の凹部により構成されたことを特徴とする請求項１に記載のノズル。
【請求項７】
流体流路は、
流体取込部と流体流路とを区画する上流壁と、上板と、下板と、左右の側板と、流体の吐出口が形成された下流壁とで囲まれた流路空間を備え、
流路空間は、
左右間の間隔が、上流側から下流側に向けて漸次大きくなるように構成されて、かつ、上流側の上下間の間隔は、下流側の上下間の間隔よりも大きくなるように構成されたことを特徴とする請求項１乃至請求項６のいずれか一項に記載のノズル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流体供給源から圧送されてくる流体を取り込んで吐出させるためのノズルに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
パテ圧送ポンプの吐出側のホース端をパテ供給部に接続するパテ塗布装置が知られている（特許文献１参照）。
上述のパテ供給部は、流体供給源から圧送されてくる流体としてのパテを取り込んで吐出させるためのノズルとして機能するものである。
当該ノズルとしてのパテ供給部は、パテタンクとなる略逆三角形の末広がりの扁平箱体を備え、扁平箱体の略逆三角形の底辺部である末広がりの先端にパテの塗り出しスリットが形成された構成となっている。
【先行技術文献】
【特許文献】
【０００３】
特開平４－１９７４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した従来のノズル、即ち、圧送されるパテなどの流体を取り込んで吐出させるためのノズルは、吐出口が横長（幅広）の開口（スリット）に形成されているだけであるので、流体が吐出口の横長の幅領域全体から吐出されにくいという課題があった。
本発明は、上述した課題に鑑みて、流体が吐出口の横長の幅領域全体から吐出され易くなるように構成されたノズルを提供することを目的とするものである。
【課題を解決するための手段】
【０００５】
本発明に係るノズルは、圧送された流体を取り込んで吐出させるためのノズルであって、流体取込部と、当該流体取込部と連通する流体流路と、当該流体流路を経由した流体の出口となる吐出口とを備え、流体流路は、流体の流速を速めるための流速調整手段を備えたことを特徴とする。
また、流速調整手段は、流体流路の上流側に設けられた上流側仕切壁と、当該上流側仕切壁に形成された複数の貫通孔である上流側貫通孔群と、流体流路の下流側に設けられた下流側仕切壁と、当該下流側仕切壁に形成された複数の貫通孔である下流側貫通孔群とにより構成されたことを特徴とする。
また、上流側仕切壁の上下間の間隔は、下流側仕切壁の上下間の間隔よりも大きく、上流側貫通孔群は、左右方向に所定の間隔を隔てた複数の貫通孔により形成された貫通孔列が上下方向に複数設けられた複数の貫通孔列により構成され、下流側貫通孔群は、左右方向に所定の間隔を隔てた複数の貫通孔により形成された単一の貫通孔列により構成されたことを特徴とする。
また、流速調整手段は、流体流路の上流側に設けられた上流側仕切壁と、当該上流側仕切壁に形成された複数の貫通孔である上流側貫通孔群とにより構成されたことを特徴とする。
また、流速調整手段は、流体流路の下流側に設けられた下流側仕切壁と、当該下流側仕切壁に形成された複数の貫通孔である下流側貫通孔群とにより構成されたことを特徴とする。
また、流速調整手段は、流体流路の内面に設けられた複数の凸部又は複数の凹部により構成されたことを特徴とする。
また、流体流路は、流体取込部と流体流路とを区画する上流壁と、上板と、下板と、左右の側板と、流体の吐出口が形成された下流壁とで囲まれた流路空間を備え、流路空間は、左右間の間隔が、上流側から下流側に向けて漸次大きくなるように構成されて、かつ、上流側の上下間の間隔は、下流側の上下間の間隔よりも大きくなるように構成されたことを特徴とする。
本発明に係るノズルによれば、流体取込部に取り込まれて流体流路に流入した流体は、流速調整手段により流速が増して、流体流路内で拡散され易くなり、吐出口の横長の幅領域全体から吐出され易くなる。
即ち、流体が吐出口の横長の幅領域全体から吐出され易くなるように構成されたノズルを提供できるようになった。
【図面の簡単な説明】
【０００６】

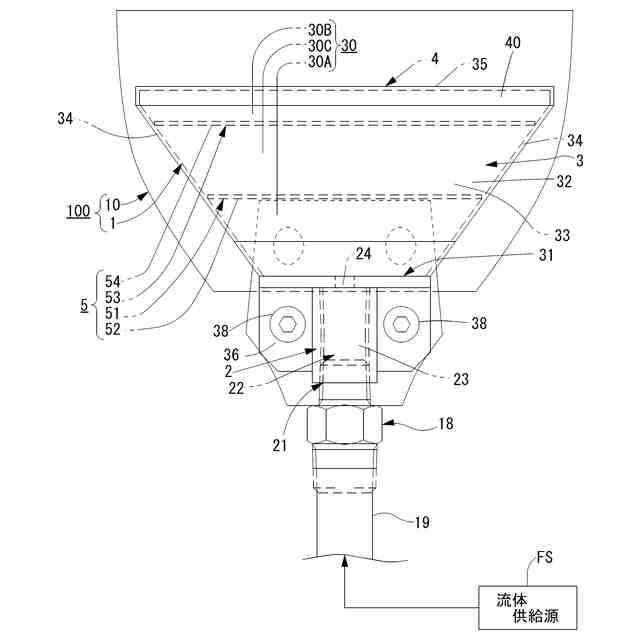

ノズルとへらとが組み合わされて構成されたパテ塗布装置を示す正面図（実施形態１）。
パテ塗布装置の使用状態を示す図（実施形態１）。

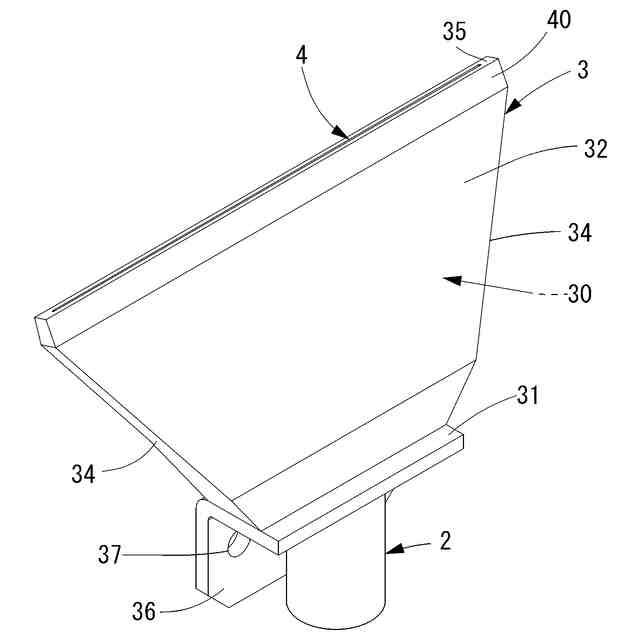

ノズルを示す斜視図（実施形態１）。

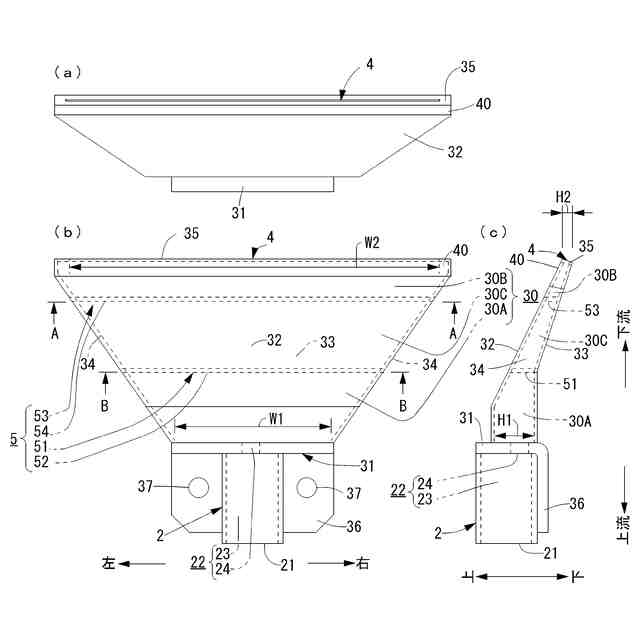

ノズルを示す図であり、（ａ）は平面図、（ｂ）は正面図、（ｃ）は右側面図（実施形態１）。
上流側仕切壁を示す図（図４（ｂ）のＢ－Ｂ矢視図）（実施形態１）。
下流側仕切壁を示す図（図４（ｂ）のＡ－Ａ矢視図）（実施形態１）。
【発明を実施するための形態】
【０００７】
実施形態１
図１乃至図５に示すように、実施形態１に係るノズル１は、流体供給源ＦＳから圧送される流体を取り込んで吐出させるためのノズル１である。
流体供給源ＦＳからコンプレッサー等を用いて圧送される流体は、例えば主剤と硬化剤とを混合して構成されたパテ等の粘性流体である。
図１，図２に示すように、例えばパテを被塗対象部Ｐに塗るためのへら１０等の工具と実施形態１に係るノズル１とが組み合わされてパテ塗布装置１００が構成される。
当該パテ塗布装置１００は、例えばトンネル等の構造物を補強するために被塗対象部Ｐとしての構造物の壁面に炭素繊維シートを貼り付ける場合等において、壁面にパテを塗布して壁面の不陸を無くすため等に用いられる。
尚、本明細書において、ノズル１の上、下、左、右、上流、下流は、図４に示した方向と定義して説明する。
【０００８】
ノズル１は、流体取込部２と、当該流体取込部２と連通する流体流路３と、当該流体流路３を経由した流体の出口となる吐出口４とを備える。
【０００９】
流体取込部２は、一端が流体供給源ＦＳに繋がれた流体供給ホース１９の他端側が接続される接続口２１と、接続口２１から流体流路３に連通する取込路２２とを備える。
【００１０】
取込路２２は、例えば一端が接続口２１となって他端が上流壁３１まで到達するように構成された円筒路２３と、上流壁３１に形成されて円筒路２３と後述する流路空間３０とを連通させる連通路２４とを備えて構成される。
（【００１１】以降は省略されています）
