発明の名称床版、及び、床版接合方法
出願人株式会社熊谷組,株式会社ガイアート,オリエンタル白石株式会社,ジオスター株式会社
代理人個人
主分類E01D 19/12 20060101AFI20250514BHJP(道路,鉄道または橋りょうの建設)
要約【課題】橋梁の橋軸方向に沿って隣り合うように設置される各床版の上面間の段差を解消又は小さくできるように構成された床版等を提供する。
【解決手段】本発明に係る床版10は、橋梁の桁の上に設置される四角形板状の鉄筋コンクリート製の床版であって、上面10aとなる板面が下面10bに対して非平行な面に形成されたことを特徴とする。例えば、上面の4つの頂点10d1,10d2,10d3,10d4のうち、対角線10dx上の両端に位置される2つの頂点10d1,10d2は、下面から頂点までの垂直離間距離H1,H2が基準高さに設定され、上面の4つの頂点のうちの他の頂点10d3,10d4は、下面から頂点までの垂直離間距離H3,H4が基準高さよりも高い位置に設定され、上面は、前記他の頂点10d3,10d4から2つの頂点10d1,10d2及び対角線10dxの方向に向けて下るように傾斜する傾斜面である。
【選択図】図1
特許請求の範囲【請求項１】
橋梁の桁の上に設置される四角形板状の鉄筋コンクリート製の床版であって、
上面となる板面が下面に対して非平行な面に形成されたことを特徴とする床版。
続きを表示（約 1,900 文字）【請求項２】
上面の４つの頂点のうち、対角線上の両端に位置される２つの頂点は、下面から頂点までの垂直離間距離が基準高さに設定され、
上面の４つの頂点のうちの他の頂点は、下面から頂点までの垂直離間距離が基準高さよりも高い位置に設定され、
上面は、前記他の頂点から２つの頂点及び対角線の方向に向けて下るように傾斜する傾斜面であることを特徴とする請求項１に記載の床版。
【請求項３】
上面の４つの頂点のうちの１つの頂点は、下面から頂点までの垂直離間距離が基準高さに設定され、
上面の４つの頂点のうちの他の頂点は、下面から頂点までの垂直離間距離が基準高さよりも高い位置に設定され、
上面は、前記１つの頂点から他の頂点の方向に向けて上がるように傾斜する傾斜面であることを特徴とする請求項１に記載の床版。
【請求項４】
上面の４つの頂点のうちの３つの頂点は、下面から頂点までの垂直離間距離が基準高さに設定され、
上面の４つの頂点のうちの他の頂点は、下面から頂点までの垂直離間距離が基準高さよりも高い位置に設定され、
上面は、前記３つの頂点から他の頂点の方向に向けて上がるように傾斜する傾斜面であることを特徴とする請求項１に記載の床版。
【請求項５】
桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長することになる一対の辺縁面のうちの少なくとも一方の辺縁面の上端縁が下面に対して傾斜する傾斜上端縁に形成され、
上面は、傾斜上端縁から他の上端縁に向けて傾斜する傾斜面であることを特徴とする請求項１に記載の床版。
【請求項６】
桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長する一対の辺縁面のうちの一方の辺縁面の上端縁が下面に対して傾斜する一方の傾斜上端縁に形成されて、かつ、桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長する一対の辺縁面のうちの他方の辺縁面の上端縁が下面に対して傾斜する他方の傾斜上端縁に形成され、
一方の傾斜上端縁の傾斜方向と他方の傾斜上端縁の傾斜方向とが逆であり、
上面は、一方の傾斜上端縁の低い側の頂点と他方の傾斜上端縁の低い側の頂点とを繋ぐ対角線位置から一方の傾斜上端縁に向けて傾斜する一方側傾斜面と対角線位置から他方の傾斜上端縁に向けて傾斜する他方側傾斜面とで構成された傾斜面であることを特徴とする請求項１に記載の床版。
【請求項７】
床版は、橋梁の橋軸方向に沿って桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される床版であり、
辺縁面の上端縁側に、目地と隣接して目地を拡幅する目地拡幅部を備えたことを特徴とする請求項１乃至請求項６のいずれか一項に記載の床版。
【請求項８】
床版は、橋梁の橋軸方向に沿って桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される床版であり、
桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長する辺縁面側には、床版継手装置を構成する継手構成部材を、当該辺縁面の長手方向に沿って所定の間隔を隔てて複数備え、
各継手構成部材は、それぞれ、辺縁面の上端縁と一定の間隔を隔てた位置に設けられたことを特徴とする請求項１乃至請求項６のいずれか一項に記載の床版。
【請求項９】
床版継手装置は、一対の受部材とこれら一対の受部材を繋ぐ繋ぎ部材とを備えたものであって、
前記継手構成部材は、前記一対の受部材のうちの片方の受部材であることを特徴とする請求項８に記載の床版。
【請求項１０】
橋梁の橋軸方向に沿って目地を介して隣り合うように床版を桁の上に設置して、橋軸方向に沿って隣り合う床版同士を床版継手装置を用いて接続するとともに、目地に充填材を充填する床版接合方法において、
横断勾配が変化する橋梁の桁の上に板厚が等しい四角形板状の床版を並べて設置したと仮定した場合に床版間に生じる段差数値を求めるステップと、
後に設置される床版として、先に設置される床版の上面の高さに対応するように前記段差数値に基づいて請求項１乃至請求項６のいずれか一項に記載の床版を製作するステップと、
製作した床版を、先に設置された床版と橋軸方向に沿って目地を介して隣り合うように設置するステップと、
を備えたことを特徴とする床版接合方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁の桁の上に設置される床版等に関する。
続きを表示（約 6,900 文字）【背景技術】
【０００２】
橋梁の橋軸方向に沿って桁の上に目地を介して隣り合う各床版が床版接続用継手（機械式継手）等の床版継手装置を介して接合された床版接合構造が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５９２３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
横断勾配が変化する橋梁においては、橋梁の橋軸方向に沿って桁の上に目地を介して隣り合うように設置される床版１枚毎に横断勾配が異なってくるため、隣り合う床版間の橋軸直角方向端部側において各床版の上面間に段差（高低差）が生じる。
例えば特許文献１に開示された機械式継手等の床版継手装置を用いて床版を接合する場合においては、目地の幅が、例えば１０ｍｍ～２０ｍｍ程度と狭く設定され、かつ、横断勾配の変化が大きい橋梁では、目地を介して隣り合う各床版の上面間の段差が２０ｍｍ以上になる場合がある。
従って、上述した床版継手装置を用いて床版を接合する床版接合構造において、目地の幅が狭く、かつ、目地を介して隣り合う床版間の段差が大きい場合には、目地に充填材（目地材）を擦り付けて形成される擦り付け接合部の上面（擦り付け勾配面）の勾配は、急勾配となってしまう可能性がある。
また、床版の製造誤差、床版設置工事の施工時の施工誤差等が原因となって、目地を介して隣り合う床版間の段差が大きくなってしまう場合もあり、この場合も、擦り付け接合部の上面（擦り付け勾配面）の勾配が、急勾配となってしまう可能性がある。
例えば、図１６（ａ）に示すように、目地１２を介して互いに隣り合うように配置された一方の床版１０Ｚの上面１０ｔと他方の床版１０Ｚの上面１０ｔとの間に段差ｂが生じた場合において、図１６（ｂ）に示すように、一方の床版１０Ｚの上面１０ｔと他方の床版１０Ｚの上面１０ｔとの間の目地１２に充填材１７が充填されて形成される擦り付け接合部１８Ｚの上面は、高い位置に設置された床版１０Ｚの上面１０ｔと辺縁面１１との境界縁１１ｔから低い位置に設置された床版１０Ｚの上面１０ｔと辺縁面１１との境界縁１５ｔにかけて傾斜して下る傾斜面（勾配面）となる擦り付け勾配面ＳＺに形成される。
尚、床版１０Ｚは、例えば、橋梁の橋軸方向に沿って桁の上に目地１２を介して隣り合うように設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、橋梁の橋軸直角方向に沿って延長して目地１２と隣接する辺縁面１１側には、床版継手装置を構成する一対の受部材のうちの片方の受部材（継手構成部材）を、辺縁面１１の長手方向に沿って所定の間隔を隔てて複数備えた構成となっている。
また、床版１０Ｚの下面１０ｂは、図１６においては、平面として図示しているが、詳細には、少なくとも、基準となる下面（以下、基準下面という）と当該基準下面より下方に突出して桁に接合されるハンチ（テーパ）部分とを備えた構成となっており、当該基準下面は、水平面と平行に位置された場合に水平面となる平面に形成されている。
即ち、床版１０Ｚは、上面１０ｔと下面１０ｂにおける少なくとも基準下面とが互いに平行な平面により構成されているものである。
また、充填材１７としては、例えば、コンクリートやモルタル等が使用される。
例えば、図１６（ａ）において、隣り合う床版１０Ｚ，１０Ｚ間の目地１２の目地幅ａが２０ｍｍ、隣り合う床版１０Ｚ，１０Ｚの上面１０ｔ，１０ｔ間の段差（高低差）ｂが２５ｍｍである場合、図１６（ｂ）のように、目地１２に充填材１７を擦り付けて形成される擦り付け接合部１８Ｚの上面となる擦り付け勾配面ＳＺの勾配は、勾配θ＝tan
-1
(２５/２０)＝５１°となり、当該擦り付け勾配面ＳＺは、急勾配の擦り付け面となる。
このように、擦り付け勾配面ＳＺが急勾配となる擦り付け接合部１８Ｚが施工された場合、以下のような課題が生じる可能性がある。
まず、急勾配の擦り付け勾配面ＳＺを施工する場合、急勾配での擦り付け作業においては、急勾配部分で未だ固まらない充填材が流れ出し、急勾配での擦り付け作業に手間及び時間を要してしまう。
また、後工程の防水工の接着不良（擦り付け接合部１８Ｚの角部からの防水層剥離）が生じ易くなり、当該接着不良が生じると、床版内への雨水浸入による、鉄筋腐食や、コンクリート剥落等を招く恐れがある。
さらに、維持管理段階では、アスファルト舗装打ち換え時に、重機バケットによるアスファルト剥ぎ取りを行うが、擦り付け接合部の擦り付け勾配面の勾配が急勾配である場合、重機バケットがアスファルトと一緒に当該擦り付け接合部の急勾配部分の充填材を剥ぎ取ってしまうリスクがあり、この場合、床版の耐久性や耐力が低下してしまう。
本発明は、上述した課題に鑑みてなされたものであり、橋梁の橋軸方向に沿って隣り合うように設置される各床版の上面間の段差を解消又は小さくできるように構成された床版等を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る床版は、橋梁の桁の上に設置される四角形板状の鉄筋コンクリート製の床版であって、上面となる板面が下面に対して非平行な面に形成されたことを特徴とする。
また、上面の４つの頂点のうち、対角線上の両端に位置される２つの頂点は、下面から頂点までの垂直離間距離が基準高さに設定され、上面の４つの頂点のうちの他の頂点は、下面から頂点までの垂直離間距離が基準高さよりも高い位置に設定され、上面は、前記他の頂点から２つの頂点及び対角線の方向に向けて下るように傾斜する傾斜面であることを特徴とする。
また、上面の４つの頂点のうちの１つの頂点は、下面から頂点までの垂直離間距離が基準高さに設定され、上面の４つの頂点のうちの他の頂点は、下面から頂点までの垂直離間距離が基準高さよりも高い位置に設定され、上面は、前記１つの頂点から他の頂点の方向に向けて上がるように傾斜する傾斜面であることを特徴とする。
また、上面の４つの頂点のうちの３つの頂点は、下面から頂点までの垂直離間距離が基準高さに設定され、上面の４つの頂点のうちの他の頂点は、下面から頂点までの垂直離間距離が基準高さよりも高い位置に設定され、上面は、前記３つの頂点から他の頂点の方向に向けて上がるように傾斜する傾斜面であることを特徴とする。
また、桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長することになる一対の辺縁面のうちの少なくとも一方の辺縁面の上端縁が下面に対して傾斜する傾斜上端縁に形成され、上面は、傾斜上端縁から他の上端縁に向けて傾斜する傾斜面であることを特徴とする。
また、桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長する一対の辺縁面のうちの一方の辺縁面の上端縁が下面に対して傾斜する一方の傾斜上端縁に形成されて、かつ、桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長する一対の辺縁面のうちの他方の辺縁面の上端縁が下面に対して傾斜する他方の傾斜上端縁に形成され、一方の傾斜上端縁の傾斜方向と他方の傾斜上端縁の傾斜方向とが逆であり、上面は、一方の傾斜上端縁の低い側の頂点と他方の傾斜上端縁の低い側の頂点とを繋ぐ対角線位置から一方の傾斜上端縁に向けて傾斜する一方側傾斜面と対角線位置から他方の傾斜上端縁に向けて傾斜する他方側傾斜面とで構成された傾斜面であることを特徴とする。
本発明に係る床版によれば、橋梁の橋軸方向に沿って隣り合うように設置される各床版の上面間の段差を解消又は小さくできるようになるため、隣り合う各床版間に形成される擦り付け接合部の擦り付け上面の勾配を緩くできようになり、擦り付け接合部の施工の容易化、後工程の防水工の品質向上、床版の劣化抑制、維持管理段階での擦り付け接合部の破損防止等を図れるようになる。
また、床版は、橋梁の橋軸方向に沿って桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される床版であり、辺縁面の上端縁側に、目地と隣接して目地を拡幅する目地拡幅部を備えたことを特徴とするので、目地拡幅部を備えることで、擦り付け勾配面の勾配をさらに緩くできるので、床版間に生じる段差を緩和できるようになり、さらに、擦り付け接合部の施工の容易化、後工程の防水工の品質向上、床版の劣化抑制、維持管理段階での擦り付け接合部の破損防止等を図れるようになる。
床版は、橋梁の橋軸方向に沿って桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される床版であり、桁の上に設置された場合に橋梁の橋軸直角方向に沿って延長する辺縁面側には、床版継手装置を構成する継手構成部材を、当該辺縁面の長手方向に沿って所定の間隔を隔てて複数備え、各継手構成部材は、それぞれ、辺縁面の上端縁と一定の間隔を隔てた位置に設けられたことを特徴とするので、隣り合う床版同士を床版継手装置を用いて確実に接続できるようになる。
また、床版継手装置は、一対の受部材とこれら一対の受部材を繋ぐ繋ぎ部材とを備えたものであって、前記継手構成部材は、前記一対の受部材のうちの片方の受部材であることを特徴とする。
また、本発明に係る床版接合方法は、橋梁の橋軸方向に沿って目地を介して隣り合うように床版を桁の上に設置して、橋軸方向に沿って隣り合う床版同士を床版継手装置を用いて接続するとともに、目地に充填材を充填する床版接合方法であって、横断勾配が変化する橋梁の桁の上に板厚が等しい四角形板状の床版を並べて設置したと仮定した場合に床版間に生じる段差数値を求めるステップと、後に設置される床版として、先に設置される床版の上面の高さに対応するように前記段差数値に基づいて上述した本発明に係る床版を製作するステップと、製作した床版を、先に設置された床版と橋軸方向に沿って目地を介して隣り合うように設置するステップと、を備えたことを特徴とするので、隣り合う各床版に形成される擦り付け接合部の擦り付け上面の勾配を緩くできようになり、擦り付け接合部の施工の容易化、後工程の防水工の品質向上、床版の劣化抑制、維持管理段階での擦り付け接合部の破損防止等を図れるようになる。
また、床版を製作するステップにおいて製作した本発明に係る床版を、橋梁の橋軸方向に沿って曲がる曲線部に設置したことを特徴とするので、曲線部において、隣り合う各床版に形成される擦り付け接合部の擦り付け上面の勾配を緩くできようになり、擦り付け接合部の施工の容易化、後工程の防水工の品質向上、床版の劣化抑制、維持管理段階での擦り付け接合部の破損防止等を図れるようになる。
【図面の簡単な説明】
【０００６】

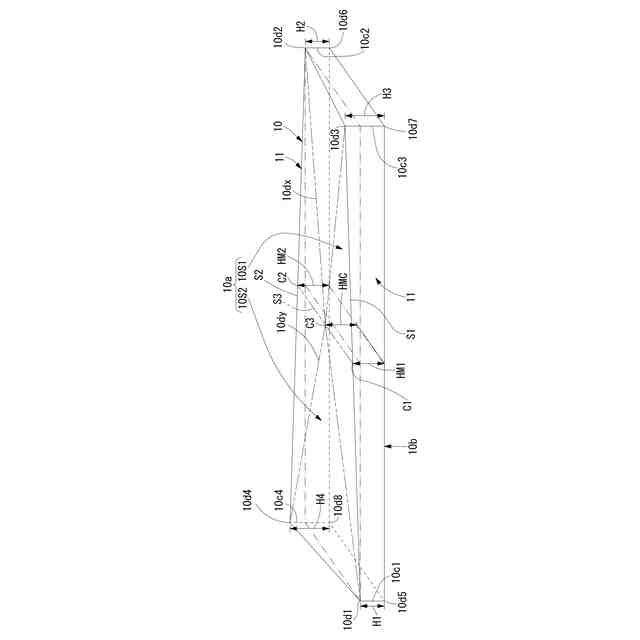

床版を示す斜視図（実施形態１）。

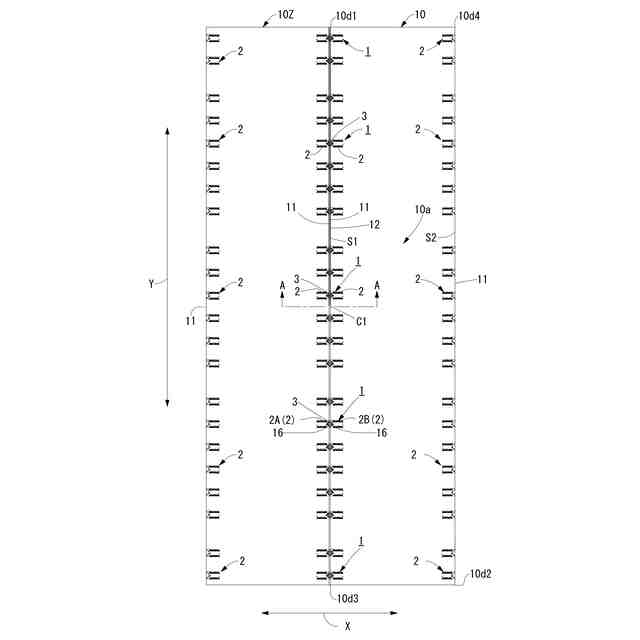

床版同士が床版継手装置により接続された状態を示す平面図（実施形態１）。

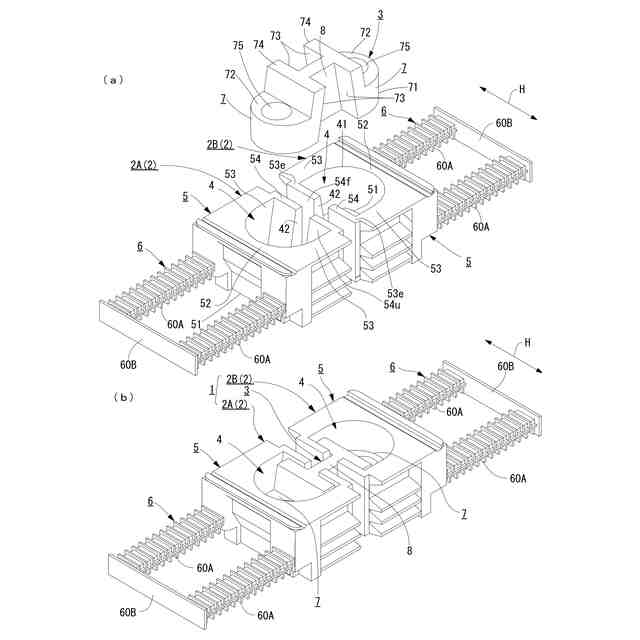

橋梁用の床版の接続に使用される床版継手装置の一例を示す図であり、（ａ）は床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図（実施形態１）。
図２のＡ－Ａ矢視図（実施形態１）。

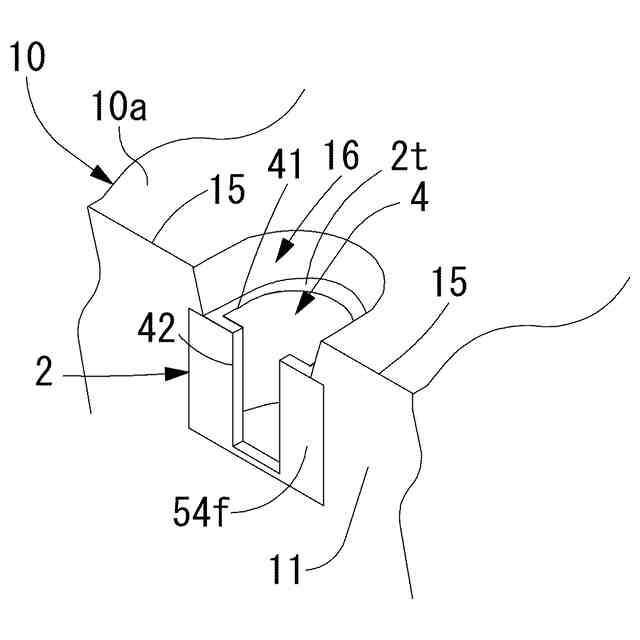

床版の辺縁面側に設けられた受部材を示す要部拡大斜視図（実施形態１）。

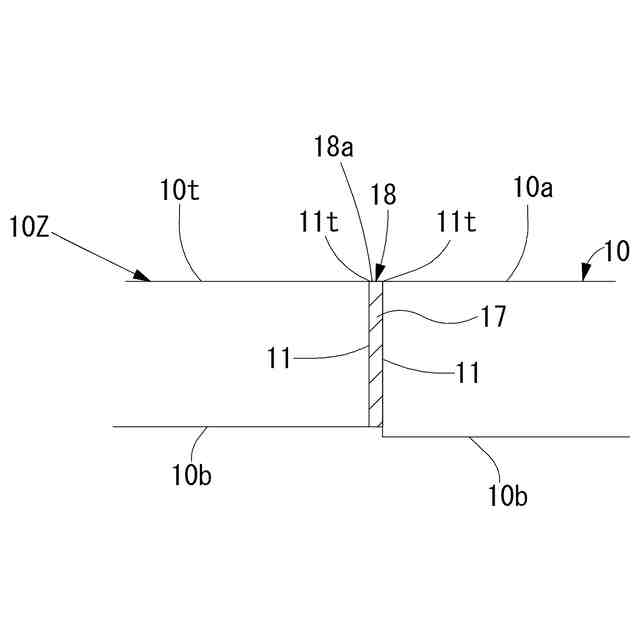

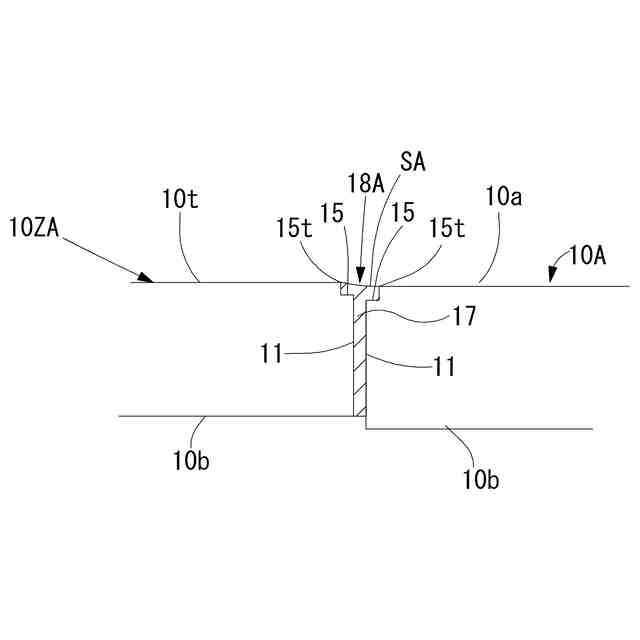

床版間に施工された摩り付け接合部を示す図（実施形態１）。

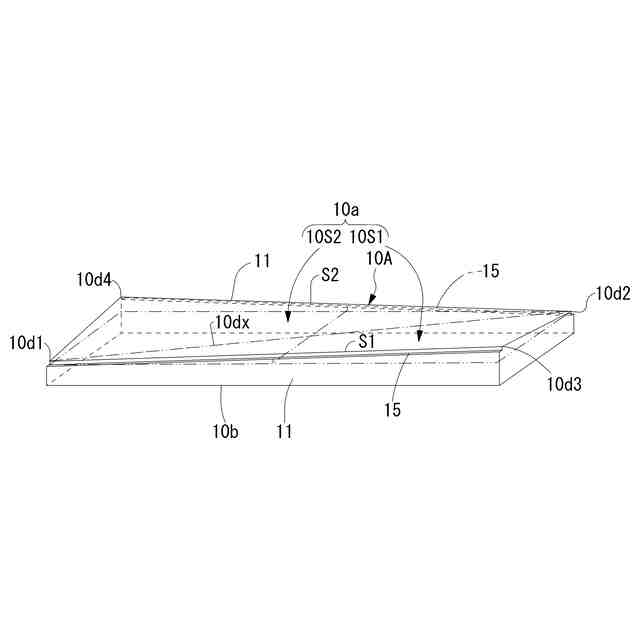

床版を示す斜視図（実施形態２）。
図１０のＡ－Ａ矢視図（実施形態３）。
床版間に施工された摩り付け接合部を示す図（実施形態３）。
床版同士が床版継手装置により接続された状態を示す平面図（実施形態３）。

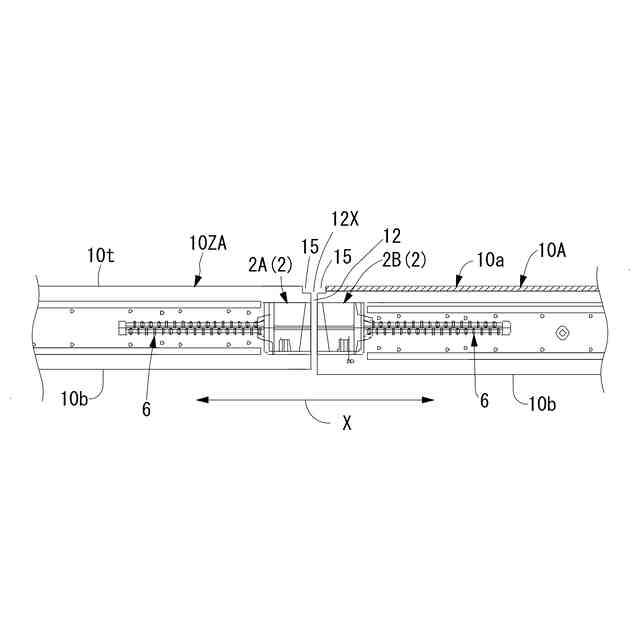

目地拡幅部付の床版が隣り合うように設置された状態を示す平面図の拡大図（実施形態３）。

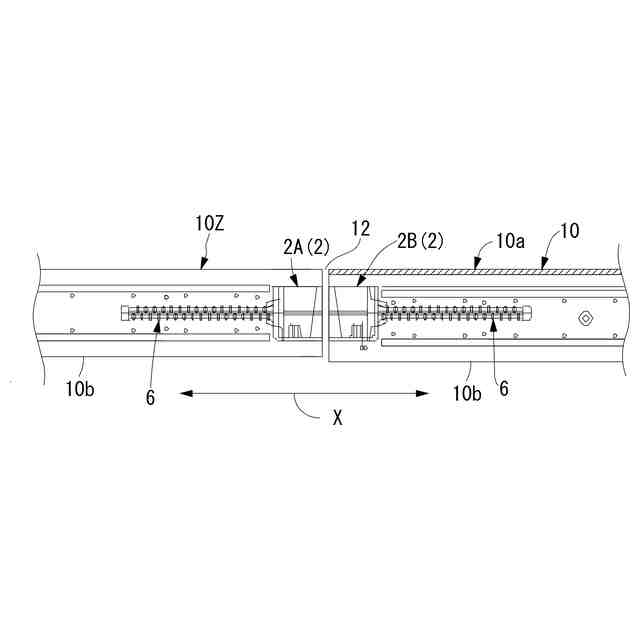

図１１のＡ－Ａ矢視図（実施形態３）。
床版の辺縁面側に設けられた受部材及び目地拡幅部を示す要部拡大斜視図（実施形態３）。
床版を示す斜視図（実施形態５）。
床版を示す斜視図（実施形態６）。
（ａ）は隣り合うように設置された床版間の段差及び目地を示す図、（ｂ）は当該段差間の目地に施工された摩り付け接合部を示す図（従来例）。
【発明を実施するための形態】
【０００７】
実施形態１
図１に示すように、実施形態１に係る床版１０は、橋梁の図外の桁の上に設置される四角形板状の鉄筋コンクリート製の床版であって、上面１０ａとなる板面が下面１０ｂに対して非平行な面に形成された構成となっている。
鉄筋コンクリート製の床版とは、例えば、鉄筋、又は、ＰＣ鋼線、又は、鉄筋及びＰＣ鋼線を内蔵した床版である。
尚、実施形態１に係る床版１０の下面１０ｂは、図１においては、平面として図示しているが、上述した床版１０Ｚの下面１０ｂと同様に、少なくとも、基準下面と当該基準下面より下方に突出して桁に接合されるハンチ（テーパ）部分とを備えた構成となっており、当該基準下面は、水平面と平行に位置された場合に水平面となる平面に形成されている。
実施形態１に係る床版１０は、上面１０ａとなる板面が上述した下面１０ｂにおける基準下面に対して非平行な面に形成された構成となっている。
即ち、実施形態１に係る床版１０は、上面１０ａと下面１０ｂにおける少なくとも基準下面とが互いに平行な平面により構成されておらず、上面１０ａが当該下面１０ｂにおける基準下面に対して平行ではない面により構成されているものである。
【０００８】
具体的には、床版１０は、上面１０ａとなる板面が、下面１０ｂにおける基準下面に対して傾斜する傾斜面となるように構成されている。
【０００９】
換言すれば、実施形態１に係る床版１０は、四角形板状の辺縁面（即ち、板面以外の面（側面，端面））における４つの角縁部１０ｃ１，１０ｃ２，１０ｃ３，１０ｃ４の高さ寸法のすべてが同じ寸法にならないように設定されて、この４つの角縁部１０ｃ１，１０ｃ２，１０ｃ３，１０ｃ４の上端である４つの頂点１０ｄ１，１０ｄ２，１０ｄ３，１０ｄ４を繋ぐ上面１０ａとなる板面が、下面１０ｂにおける基準下面に対して傾斜する傾斜面となるように構成されている。
即ち、図１に示すように、下面１０ｂにおける４つの各頂点１０ｄ５，１０ｄ６，１０ｄ７，１０ｄ８からこれら各頂点と対応する上面１０ａにおける４つの頂点１０ｄ１，１０ｄ２，１０ｄ３，１０ｄ４までの各垂直離間距離（つまり、４つの角縁部１０ｃ１，１０ｃ２，１０ｃ３，１０ｃ４の高さ寸法）Ｈ１，Ｈ２，Ｈ３，Ｈ４のすべてが同じ距離にならないように構成されている。
例えば、図１に示すように、Ｈ１，Ｈ２とが同じ寸法で、かつ、Ｈ１，Ｈ２とＨ３とＨ４とが異なる寸法に構成される。
そして、各垂直離間距離Ｈ１，Ｈ２，Ｈ３，Ｈ４の上端地点である４つの頂点１０ｄ１，１０ｄ２，１０ｄ３，１０ｄ４を繋ぐ上面１０ａとなる板面が、下面１０ｂにおける基準下面に対して傾斜する傾斜面となるように構成されている。
【００１０】
例えば、図１に示すように、当該床版１０は、上から見て四角形である上面１０ａの４つの頂点１０ｄ１，１０ｄ２，１０ｄ３，１０ｄ４のうち、当該上面１０ａの対角線１０ｄｘ上の両端に位置される２つの頂点１０ｄ１，１０ｄ２は、下面１０ｂから頂点までの垂直離間距離Ｈ１，Ｈ２が基準高さ（下面１０ｂからの高さ寸法が最も低い高さ）に設定され、上面の４つの頂点のうちの他の頂点１０ｄ３，１０ｄ４は、下面１０ｂから頂点までの垂直離間距離Ｈ３，Ｈ４が基準高さよりも高い位置に設定されている。
そして、上面１０ａは、他の各頂点１０ｄ３から２つの頂点１０ｄ１，１０ｄ２及び対角線１０ｄｘの方向に向けて下るように傾斜する傾斜面（勾配面）１０Ｓ１と、他の各頂点１０ｄ４から２つの頂点１０ｄ１，１０ｄ２及び対角線１０ｄｘの方向に向けて下るように傾斜する傾斜面（勾配面）１０Ｓ２とで構成された複合傾斜面に形成されている。
言い換えれば、上面１０ａは、２つの頂点１０ｄ１，１０ｄ２同士を繋ぐ対角線１０ｄｘの位置から頂点１０ｄ３に向けて上がるように傾斜する傾斜面（勾配面）１０Ｓ１と、対角線１０ｄｘの位置から頂点１０ｄ４に向けて上がるように傾斜する傾斜面（勾配面）１０Ｓ２とで構成された複合傾斜面に形成されている。
（【００１１】以降は省略されています）
