公開番号2025122591
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024018207
出願日2024-02-08
発明の名称立て看板用スロープおよび立て看板
出願人株式会社トップ
代理人個人
主分類E01F 9/646 20160101AFI20250814BHJP(道路,鉄道または橋りょうの建設)
要約【課題】ロードコーン(特に重量コーン)を立て看板の錘(ウエイト)として利用することにある。

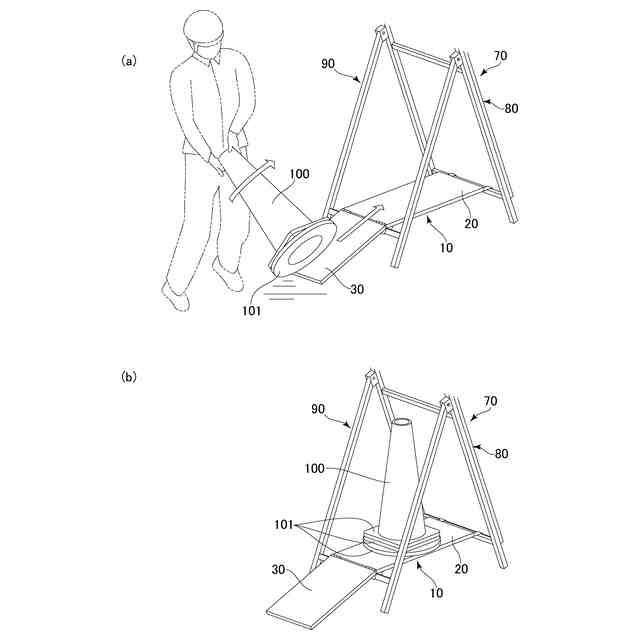

【解決手段】まず、立て看板用スロープ10の架設部20を立て看板70に取り付ける。次に、スロープ部30を蝶番40,40を軸に回動させて設置面に当接することで、立て看板70にスロープを設けることができる。そして、立て看板70を必要とする現場には必ずと言っていいほど用意されている重量コーン100を転がしながらスロープ部30をスムーズに上り、重量コーン100を架設部20に載置できる。
【選択図】図6
特許請求の範囲【請求項１】
表示部分を有する看板本体と、看板本体の背後にあって、看板本体を支えて自立させる支持体と、を備えた立て看板において、
看板本体と支持体との間に架設する架設部に重量物を載置するため、架設部から反看板本体側へ延びるスロープ部を形成することを特徴とした立て看板用スロープ。
続きを表示（約 530 文字）【請求項２】
架設部とスロープ部とが一体型であることを特徴とした請求項１記載の立て看板用スロープ。
【請求項３】
架設部とスロープ部とが折曲自在であることを特徴とした請求項２記載の立て看板用スロープ。
【請求項４】
架設部を取り付ける支持体の取付部に取り付けることを特徴とした請求項１記載の立て看板用スロープ。
【請求項５】
重量物がロードコーンであることを特徴とした請求項１から４のいずれかに記載の立て看板用スロープ。
【請求項６】
表示部分を有する看板本体と、看板本体の背後にあって、看板本体を支えて自立させる支持体と、を備えた立て看板であって、
看板本体と支持体との間に架設して重量物を載置するための架設部と、
架設部から反看板本体側へ延びるスロープ部と、
を備えることを特徴とした立て看板。
【請求項７】
架設部とスロープ部とを折曲自在な一体型で構成し、折曲状態で看板本体の裏面に収納することを特徴とした請求項６記載の立て看板。
【請求項８】
重量物がロードコーンであることを特徴とした請求項６又は７記載の立て看板。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、自立した看板である立て看板に関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
工事現場や路面店或いはイベント会場などでは、通行人や参加者の注意を惹くために、立て看板を用いることが多い。
しかし、風の強い日などは、立て看板が風に煽られて横転したり、設置場所から大きく移動したりして、非常に危険である（安全性に問題がある）。
そのため、立て看板に錘（ウエイト）を付けて安全性を図るようにしている（特許文献１～３など）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－０５９２０９号公報
特開２０１２－０９３５６６号公報
実用新案登録第３２０２７１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
確かに、立て看板に錘（ウエイト）を付けることで、立て看板の安全性は確実に向上することになる。
しかし、立て看板を設置する現場に、立て看板とは別に錘（ウエイト）を用意しなければならず煩雑である。また、錘（ウエイト）は重量があるので、その搬入や設置には労力がかかる。
【０００５】
一方、立て看板を設置する現場（特に工事現場）には、必ずと言っていいほど保安器具であるロードコーン（いわゆるカラーコーン：登録商標）が用意されている。近年では、このロードコーンに重量コーンと言われる高比重のロードコーンが広く普及している。
そこで、本願発明者は、このロードコーン（重量コーン）を立て看板に利用できないかと考えた末に、本願発明に想到した。
【課題を解決するための手段】
【０００６】
本願発明の第１の発明は、表示部分を有する看板本体と、看板本体の背後にあって、看板本体を支えて自立させる支持体と、を備えた立て看板において、看板本体と支持体との間に架設する架設部に重量物を載置するため、架設部から反看板本体側へ延びるスロープ部を形成することを特徴とした立て看板用スロープである。
第２の発明は、架設部とスロープ部とが一体型であることを特徴とした上記第１の発明に係る立て看板用スロープである。
第３の発明は、架設部とスロープ部とが折曲自在であることを特徴とした上記第２の発明に係る立て看板用スロープである。
第４の発明は、架設部を取り付ける支持体の取付部に取り付けることを特徴とした上記第１の発明に係る立て看板用スロープである。
第５の発明は、重量物がロードコーンであることを特徴とした上記第１の発明から第４の発明のいずれかに係る看板用スロープである。
第６の発明は、表示部分を有する看板本体と、看板本体の背後にあって、看板本体を支えて自立させる支持体と、を備えた立て看板であって、看板本体と支持体との間に架設して重量物を載置するための架設部と、架設部から反看板本体側へ延びるスロープ部と、を備えることを特徴とした立て看板である。
第７の発明は、架設部とスロープ部とを折曲自在な一体型で構成し、折曲状態で看板本体の裏面に収納することを特徴とした上記第６の発明に係る立て看板である。
第８の発明は、重量物がロードコーンであることを特徴とした上記第６又は第７の発明に係る立て看板である。
【発明の効果】
【０００７】
本願発明によれば、以下のような効果を有する。
（１）立て看板用スロープが、看板本体と支持体との間に架設する架設部から反看板本体側へ延びるスロープ部を形成することで、このスロープ部を利用して架設部上に重量物を載置することができる。
（２）立て看板用スロープが、架設部とスロープ部とを一体型にしたものであることで、架設部とスロープ部を別々に用意する必要がなくなる。
（３）立て看板用スロープが、一体型の架設部とスロープ部とを折曲自在にしたことで、折り畳むことによりコンパクトに収納できる。詳しくは、架設部とスロープ部を折り畳んだ立て看板用スロープを看板本体の裏面に収納することも可能になる。
（４）立て看板用スロープが、架設部を取り付ける支持体の取付部に取り付ける単体型であることで、既存の架設部を利用してスロープ部を形成できる。
（５）架設部に載置する重量物にロードコーンを用いることで、立て看板を設置する現場（例えば、工事現場）にあるロードコーンを有効活用できる。また、ロードコーンを持ち上げることなく、ロードコーンを傾けてスロープ部上を転がしながら移動できるので、ロードコーンの載置作業を極めて安全且つ容易に行える。特に、スロープ部と接するロードコーンの台座部が水平方向円形であれば、スロープ部上をスムーズに転がすことができる。
【図面の簡単な説明】
【０００８】
本願発明の第１実施形態を説明する説明図（１）。

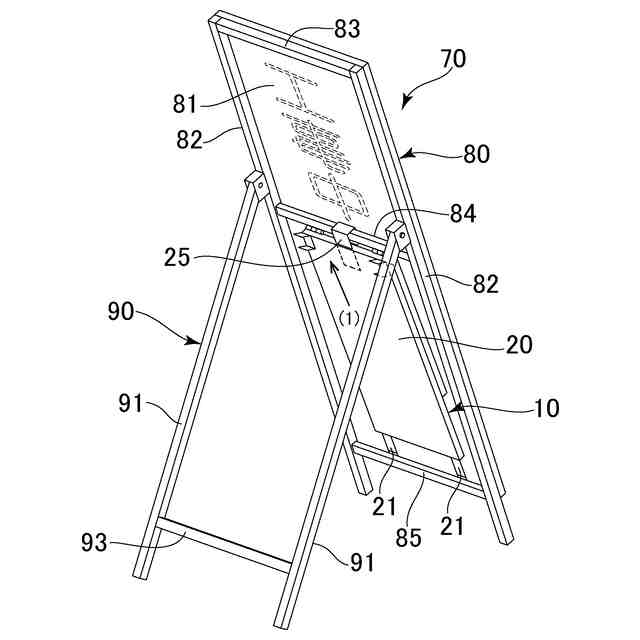

本願発明の第１実施形態を説明する説明図（２）。

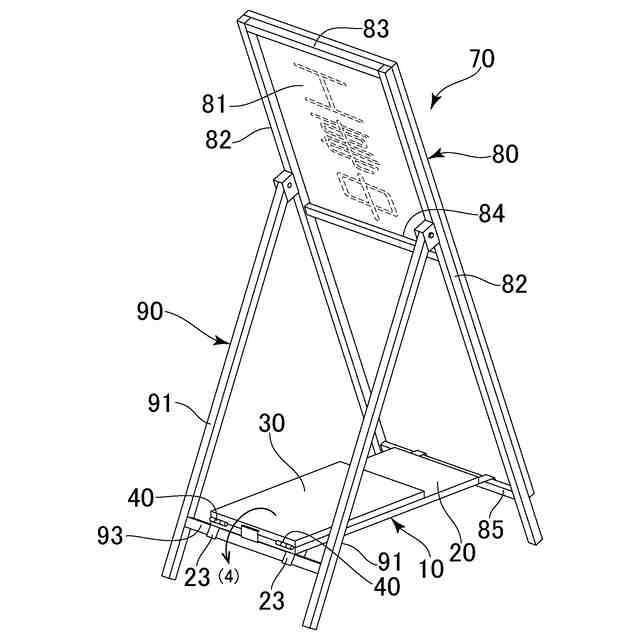

本願発明の第１実施形態を説明する説明図（３）。
本願発明の第１実施形態を説明する説明図（４）。
本願発明の第１実施形態を説明する説明図（５）。

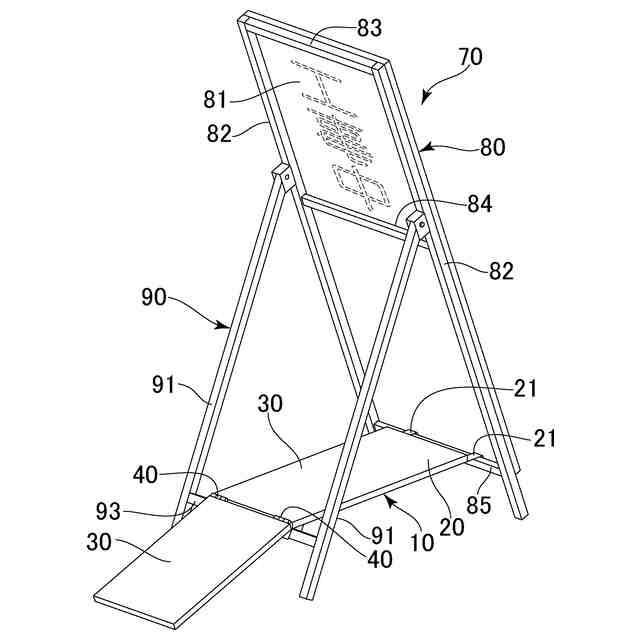

本願発明の第１実施形態を説明する説明図（６）。

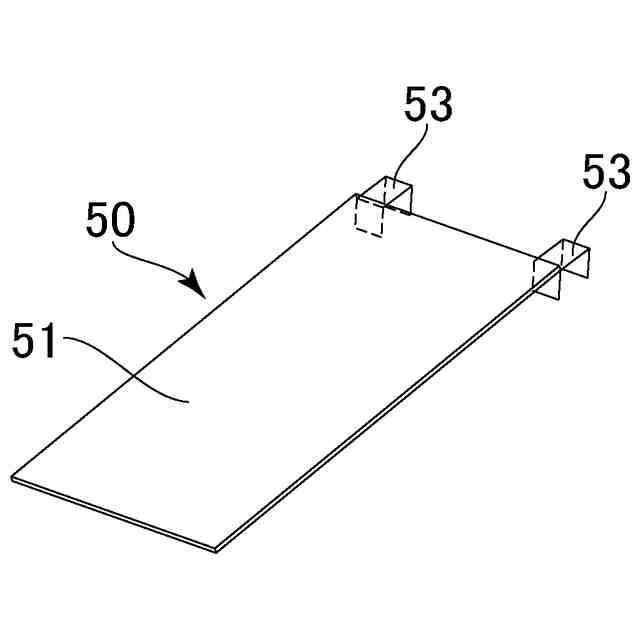

本願発明の第２実施形態を説明する説明図（１）。

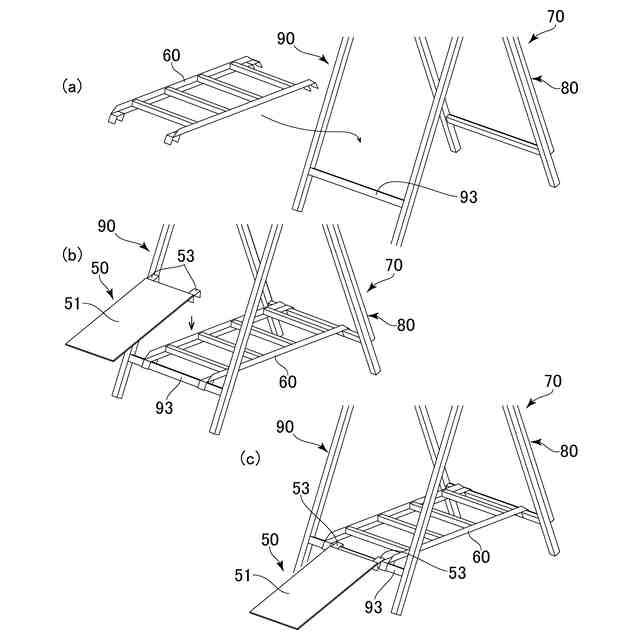

本願発明の第２実施形態を説明する説明図（２）。
【発明を実施するための形態】
【０００９】
以下に、本願発明に係る立て看板用スロープの実施形態を、図面に基いて説明する。
なお、以下に説明する実施形態は本願発明の一例であり、これに限定されるものではない。
【００１０】
図１～図６は、本願発明に係る立て看板用スロープの第１実施形態を説明する説明図である。

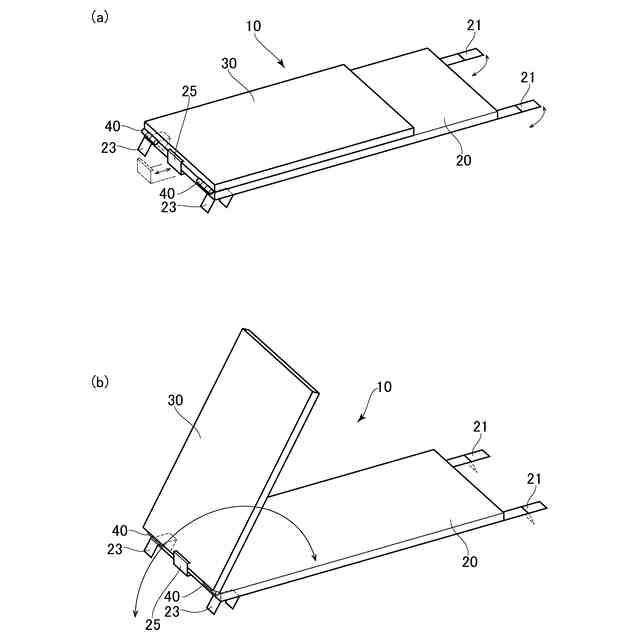

まず、図１は立て看板用スロープ１０の全体図を図示したものである。
立て看板用スロープ１０は、看板本体と支持体との間に架設される架設部２０とスロープ部３０とを折曲自在に接続した一体型となっている。
（【００１１】以降は省略されています）
