発明の名称吐出器
出願人株式会社吉野工業所
代理人個人,個人,個人,個人
主分類B05B 11/00 20230101AFI20250703BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】トリガーレバーの1回の操作による吐出器の内容物の吐出量を増やすこと、途切れにくい吐出を可能にすること。

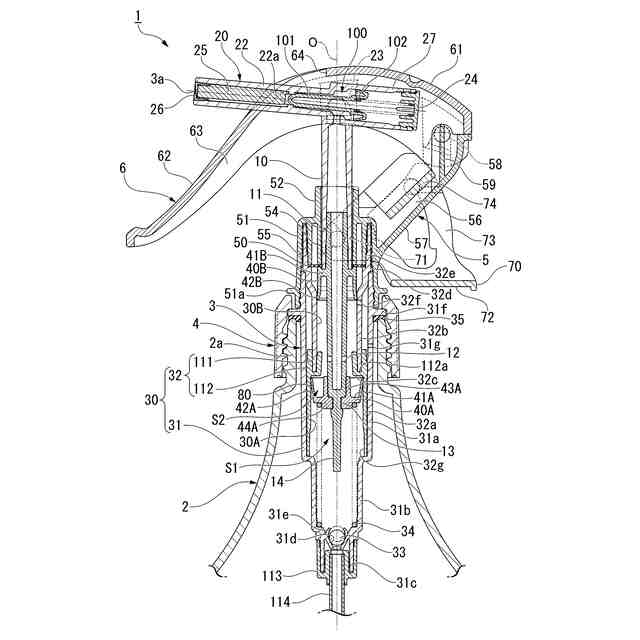

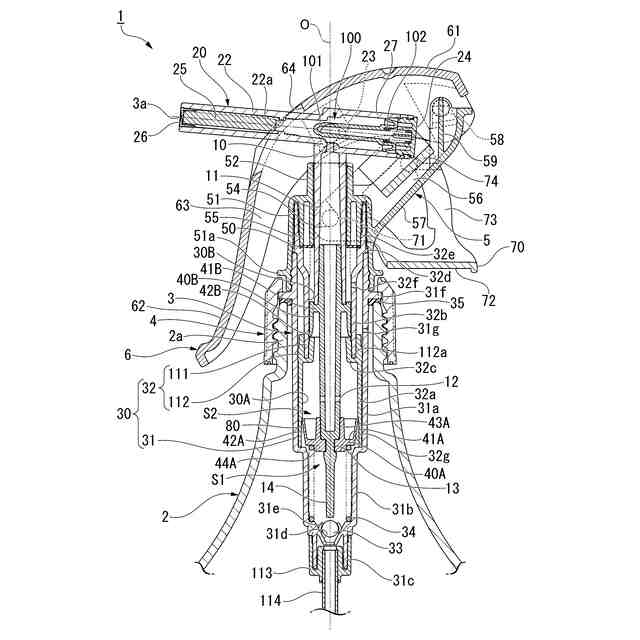

【解決手段】吐出器1は、ステム10に取り付けられた第1ピストン40A及び第2ピストン40Bと、第1ピストン40Aを収容する第1シリンダ30Aと、第1シリンダ30Aより内径が小さく、第2ピストン40Bを収容する第2シリンダ30Bと、ステム10が下方に移動する際に、第1ピストン40Aより下方の空間S1と上方の空間S2との連通を許容し、かつ、ステム10が上方に移動する際に、第1ピストン40Aより下方の空間S1と上方の空間S2との連通を遮断する弁部80と、吐出ヘッド20内に設けられ、内容物が貯留される貯留部100と、貯留部100への内容物の供給に伴って移動する貯留プランジャ101と、貯留プランジャ101を吐出孔3aに向けて付勢する付勢部材102と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
内容物が収容される容器本体の口部に、上方付勢状態で下方移動自在に配設されたステムと、
前記ステム内に連通する吐出孔が形成された吐出ヘッドと、
前記吐出ヘッドに連係するトリガーレバーと、
前記ステムに設けられた第１ピストンと、
前記ステムにおける、前記第１ピストンと上下方向で異なる位置に設けられた第２ピストンと、
前記第１ピストンを上下摺動自在に収容する第１シリンダと、
前記第１シリンダに連設され、かつ内部が前記第１シリンダの内部と上下に連通すると共に前記第１シリンダより内径が小さく、前記第２ピストンを上下摺動自在に収容する第２シリンダと、

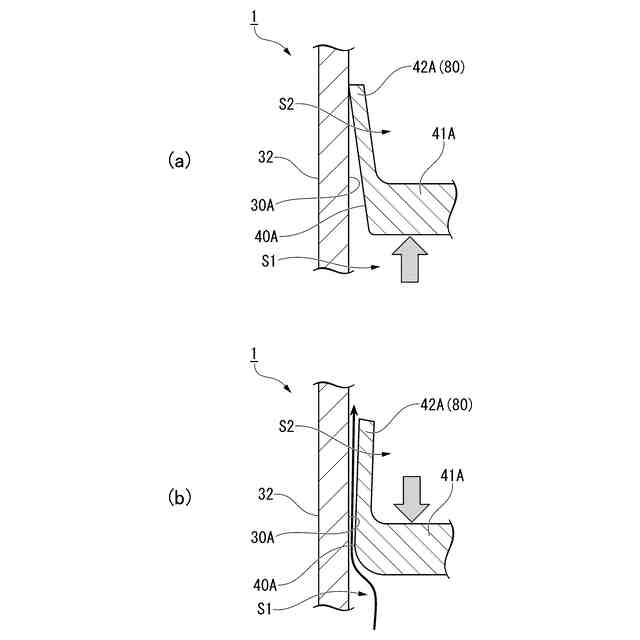

前記ステムが下方に移動する際に、前記第１シリンダの内部における前記第１ピストンより下方の空間と上方の空間との連通を許容し、かつ、前記ステムが上方に移動する際に、前記第１シリンダの内部における前記第１ピストンより下方の空間と上方の空間との連通を遮断する弁部と、
前記吐出ヘッド内に設けられ、前記ステム内を通過した内容物が貯留される貯留部と、
前記貯留部内に移動自在に配設され、前記貯留部への内容物の供給に伴って前記吐出孔と反対側に向けて移動する貯留プランジャと、
前記貯留プランジャを前記吐出孔に向けて付勢する付勢部材と、を備える、
吐出器。
続きを表示（約 140 文字）【請求項２】
前記吐出ヘッドには、前記吐出孔と前記ステム内を連通させる供給孔が形成されており、
前記貯留プランジャは、前記吐出孔側の最前方位置において、前記供給孔を閉塞することで、前記ステム内を通じた前記吐出孔との連通を遮断している、
請求項１に記載の吐出器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吐出器に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来から、下記特許文献１記載の吐出器が知られている。この吐出器は、上方付勢状態で下方移動自在に配設されたステムと、ステムの上端に装着され、内容物の吐出孔が形成された吐出ヘッドと、吐出ヘッドを押し下げるためのトリガーレバーと、ステムに連動する筒状のピストンと、ピストンが上下摺動自在に収容されたシリンダと、を備える。トリガーレバーを引くと、ステムと共にピストンが下方移動し、ピストンによって加圧されたシリンダ内の内容物が、ステム内を通して吐出孔から吐出される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１３８２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の吐出器では、内容物を広範囲に吐出（塗布、付着）させることや、内容物の吐出時間を延ばすことについての要望がある。このため、トリガーレバーの１回の操作による内容物の吐出量を増やすこと、途切れにくい吐出を可能にすることが求められている。
【０００５】
本発明は、このような事情に鑑みてなされたものであって、その目的は、トリガーレバーの１回の操作による吐出器の内容物の吐出量を増やすこと、途切れにくい吐出を可能にすることである。
【課題を解決するための手段】
【０００６】
（１）本発明に係る吐出器は、内容物が収容される容器本体の口部に、上方付勢状態で下方移動自在に配設されたステムと、前記ステム内に連通する吐出孔が形成された吐出ヘッドと、前記吐出ヘッドに連係するトリガーレバーと、前記ステムに設けられた第１ピストンと、前記ステムにおける、前記第１ピストンと上下方向で異なる位置に設けられた第２ピストンと、前記第１ピストンを上下摺動自在に収容する第１シリンダと、前記第１シリンダに連設され、かつ内部が前記第１シリンダの内部と上下に連通すると共に前記第１シリンダより内径が小さく、前記第２ピストンを上下摺動自在に収容する第２シリンダと、前記ステムが下方に移動する際に、前記第１シリンダの内部における前記第１ピストンより下方の空間と上方の空間との連通を許容し、かつ、前記ステムが上方に移動する際に、前記第１シリンダの内部における前記第１ピストンより下方の空間と上方の空間との連通を遮断する弁部と、前記吐出ヘッド内に設けられ、前記ステム内を通過した内容物が貯留される貯留部と、前記貯留部内に移動自在に配設され、前記貯留部への内容物の供給に伴って前記吐出孔と反対側に向けて移動する貯留プランジャと、前記貯留プランジャを前記吐出孔に向けて付勢する付勢部材と、を備える。
【０００７】
本発明に係る吐出器によれば、トリガーレバーが操作され、ステムが付勢に抗して下方移動すると、第２シリンダの内部に充填された内容物が、第２ピストンによって加圧され、ステムを通して吐出孔から外部に吐出される。このステムが下方移動する際に、弁部は、第１シリンダの内部における第１ピストンより下方の空間と上方の空間との連通を許容する。そうすると、第２シリンダの内部からは内容物が吐出されつつ、第２シリンダの内部に上下に連通する第１シリンダの内部には、第１ピストンより下方の空間から内容物が充填される。
トリガーレバーを離し、ステムが付勢によって上方移動すると、弁部は、第１シリンダの内部における第１ピストンより下方の空間と上方の空間との連通を遮断する。そうすると、第１シリンダの内部に充填された内容物が、ステムと共に上方移動する第１ピストンによって加圧される。ここで、第２シリンダの内部では、ステムと共に上方移動する第２ピストンによって容量が増加するものの、第２シリンダの内径は、第１シリンダの内径よりも小さいため、第２シリンダの容量の増加よりも、第１シリンダの容量の減少の方が大きくなる。その結果、第１シリンダの容量（内容積）と第２シリンダとの容量（内容積）の差で、内容物が吐出孔から吐出される。つまり、第１シリンダの内部及び第２シリンダの内部は、全体として加圧状態となる。そうすると、ステムに連係するトリガーレバーが元の位置に復帰するときにも、第２シリンダの内部の内容物が加圧され、ステムを通して吐出孔から内容物が外部に吐出される。

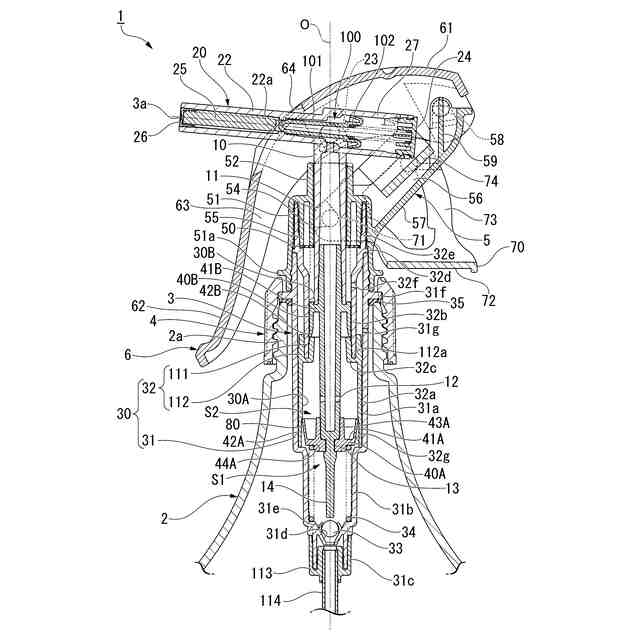

ところで、トリガーレバーを引き終わった後、手を放してトリガーレバーが元の位置に復帰し始める間は、第２シリンダからステムへの内容物の供給が一時的に停止する。しかしながら、ステム内に連通する吐出ヘッドには、内容物の貯留部が設けられ、予め内容物が溜まっている。第２シリンダからステムへの内容物の供給が一時的に停止すると、貯留プランジャが吐出孔に向けて移動し、これにより、貯留部内に充填した内容物を、貯留部内から吐出孔側に向けて押し出すことができる。従って、内容物の吐出を途切れることなく行うことが可能となる。
このように、本発明に係る吐出器によれば、トリガーレバーを操作するときに内容物を吐出するだけでなく、トリガーレバーを引き終わった後、手を離してトリガーレバーが元の位置に復帰する動作が始まるまで、さらには、トリガーレバーが元の位置に復帰するときにも内容物を吐出することができる。このため、トリガーレバーの１回の操作による内容物の吐出量を増やすこと、途切れにくい吐出を可能にすることができる。
【０００８】
（２）前記吐出ヘッドには、前記吐出孔と前記ステム内を連通させる供給孔が形成されており、前記貯留プランジャは、前記吐出孔側の最前方位置において、前記供給孔を閉塞することで、前記ステム内を通じた前記吐出孔との連通を遮断していてもよい。
【０００９】
この場合には、貯留プランジャが蓄圧弁として機能するため、内容物が吐出される圧力を所定値に調整でき、内容物の吐出の状態（吐出パターン等）を一定に維持することができる。
【発明の効果】
【００１０】
本発明に係る吐出器によれば、トリガーレバーの１回の操作による吐出器の内容物の吐出量を増やすこと、途切れにくい吐出を可能にすることができる。
【図面の簡単な説明】
