公開番号2025103516
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220954
出願日2023-12-27
発明の名称エアゾール容器
出願人株式会社吉野工業所
代理人個人
主分類B65D 83/761 20250101AFI20250702BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】内容物の再充填が可能なエアゾール容器を提供する。
【解決手段】胴部8から起立する口頸部10を有する容器体2と、口頸部10に着脱可能に装着された噴射器80と、胴部8内に上方付勢状態で下限高さTと上限高さUとの間で昇降可能に嵌入された摺動隔壁13を有し、この摺動隔壁13から垂下筒15を垂設した摺動部材12と、内容物の噴射に伴い、上限高さUに達した前記摺動隔壁13を下限高さTへ引き戻す操作のための操作機構Aとを具備する。操作機構Aは、前記垂下筒15の内部に昇降可能に挿入された操作棒72と、前記垂下筒15と前記操作棒72との間に回転可能に挿入されたシャフト部26と、このシャフト部26に対して共に回転するように組み付けられ、操作棒72の昇降により、垂下筒15の径方向の外側位置О及び内側位置Iの間での進退可能に配備された可動部52とを有する。
【選択図】図1
特許請求の範囲【請求項１】
胴部(８)から起立する口頸部(１０)を有する容器体(２)と、
前記口頸部(１０)に着脱可能に装着された噴射器(８０)と、
前記胴部(８)内に上方付勢状態で下限高さ(Ｔ)と上限高さ(Ｕ)との間で昇降可能に嵌入された摺動隔壁(１３)を有し、この摺動隔壁(１３)から垂下筒(１５)を垂設した摺動部材(１２)と、
前記噴射器(８０)からの内容物の噴射に伴い、前記上限高さ(Ｕ)に達した前記摺動隔壁(１３)を前記下限高さ(Ｔ)へ引き戻す操作のための操作機構(Ａ)と、を具備しており、
前記操作機構(Ａ)は、前記垂下筒(１５)の内部に昇降可能に挿入された操作棒(７２)と、
前記垂下筒(１５)と前記操作棒(７２)との間に回転可能に挿入されたシャフト部(２６)と、
このシャフト部(２６)に対して共に回転するように組み付けられ、前記操作棒(７２)の昇降により、前記垂下筒(１５)の径方向の外側位置(О)及び内側位置(Ｉ)の間での進退可能に配備された可動部(５２)と、を有し、
前記可動部(５２)と前記垂下筒(１５)との間には、前記シャフト部(２６)の回転に連動させて前記垂下筒(１５)を昇降させる第１連動手段(Ｌ１)を設けたことを特徴とする、エアゾール容器。
続きを表示（約 790 文字）【請求項２】
前記第１連動手段(Ｌ１)は、前記垂下筒(１５)の内面に形成された螺溝(１６)と、前記可動部(５２)の外面に付設されており、前記可動部(５２)が前記外側位置(О)へ進出することで前記螺溝(１６)に螺合される摺動突起(５６)とで形成したことを特徴とする、請求項１に記載のエアゾール容器。
【請求項３】
前記シャフト部(２６)は、上昇状態に在る前記操作棒(７２)の上端面(７３)へ当接させるための当接部(３２)を有しており、前記操作棒(７２)の上端面(７３)と前記当接部(３２)との当接状態で前記摺動突起(５６)が前記螺溝(１６)内に挿入されるように形成するとともに、前記当接部(３２)と前記操作棒(７２)との間に、前記操作棒(７２)を前記当接部(３２)との当接位置に位置決めする位置決め手段(Ｑ)を設けたことを特徴とする請求項２に記載のエアゾール容器。
【請求項４】
前記可動部(５２)と前記操作棒(７２)との間には、これら可動部(５２)及び操作棒(７２)の対向面同士の一面に付設したカム軸(７６)及び他面に凹設したカム穴(６２)からなるカム手段であって、前記操作棒(７２)の昇降に連動して当該可動部(５２)を進退させるように形成した第２連動手段(Ｌ２)を設けたことを特徴とする、請求項１から請求項３のいずれかに記載のエアゾール容器。
【請求項５】
前記シャフト部(２６)は、上方から見て、前記操作棒(７２)の周囲に配置された複数のシャフト棒(２８)からなり、かつ、隣接する前記シャフト棒(２８)同士の間に、前記可動部(５２)をそれぞれ設けることにより、それら複数のシャフト棒(２８)及び複数の可動部(５２)が交互に前記操作棒７２を取り囲むように配備したことを特徴とする、請求項４に記載のエアゾール容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エアゾール容器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
エアゾール缶の開口部を閉塞する仕切り壁を貫設して噴射器を装着し、その噴射器の押下げヘッドの押し下げることで、内容物が噴射されるものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２６９６１１
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の容器は、内容物を使い切った後に再充填することができず、使い捨てにしなければならないという不便があった。
【０００５】
本発明の目的は、内容物の再充填が可能なエアゾール容器を提供することである。
【課題を解決するための手段】
【０００６】
第１の手段は、胴部８から起立する口頸部１０を有する容器体２と、
前記口頸部１０に着脱可能に装着された噴射器８０と、
前記胴部８内に上方付勢状態で下限高さＴと上限高さＵとの間で昇降可能に嵌入された摺動隔壁１３を有し、この摺動隔壁１３から垂下筒１５を垂設した摺動部材１２と、
前記噴射器８０からの内容物の噴射に伴い、前記上限高さＵに達した前記摺動隔壁１３を前記下限高さＴへ引き戻す操作のための操作機構Ａと、を具備しており、
前記操作機構Ａは、前記垂下筒１５の内部に昇降可能に挿入された操作棒７２と、
前記垂下筒１５と前記操作棒７２との間に回転可能に挿入されたシャフト部２６と、
このシャフト部２６に対して共に回転するように組み付けられ、前記操作棒７２の昇降により、前記垂下筒１５の径方向の外側位置О及び内側位置Ｉの間での進退可能に配備された可動部５２と、を有し、
前記可動部５２と前記垂下筒１５との間には、前記シャフト部２６の回転に連動させて前記垂下筒１５を昇降させる第１連動手段Ｌ１を設けた。
【０００７】

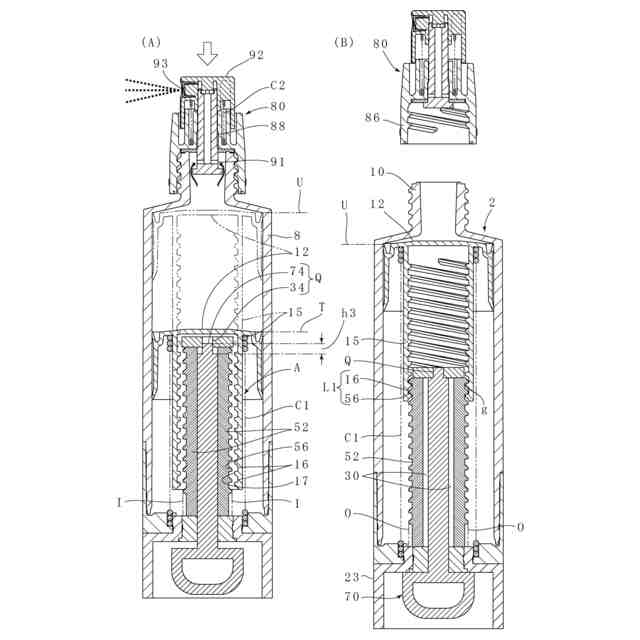

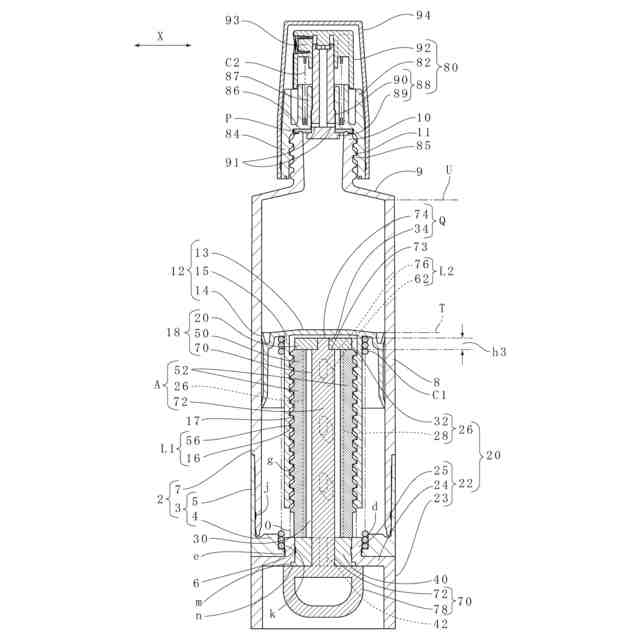

本手段のエアゾール容器は、図１に示す如く、容器体２の胴部８内に上方付勢状態で嵌入された摺動隔壁１３から垂下筒１５を垂設しており、図４（Ａ）に想像線で示すように上限高さＵに達した摺動隔壁１３を下限高さＴへ引き戻すための操作機構Ａを具備する。
この構造によれば、口頸部１０から噴射器８０を外し、摺動隔壁１３を下限高さＴに引き戻した状態で口頸部１０から内容物の再充填を行うことができ、使い勝手がよい。
操作機構Ａは、垂下筒１５内に昇降可能に挿入された操作棒７２、及び、操作棒７２及び垂下筒１５の間に挿入されたシャフト部２６に組み付けた可動部５２を有する。

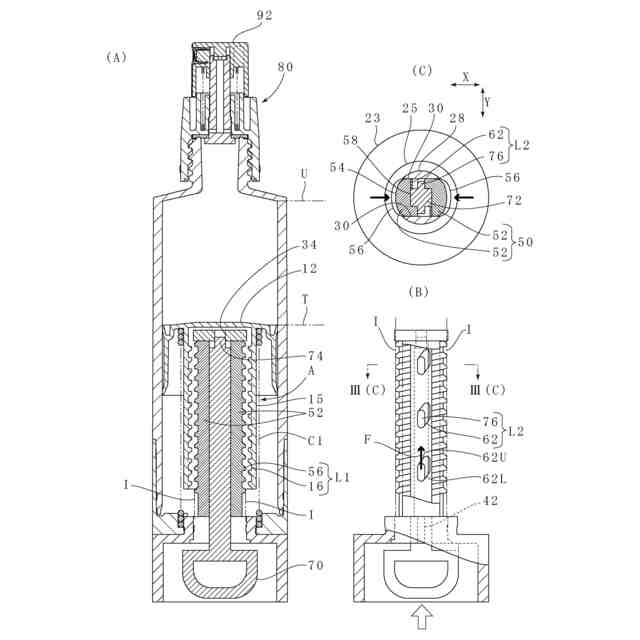

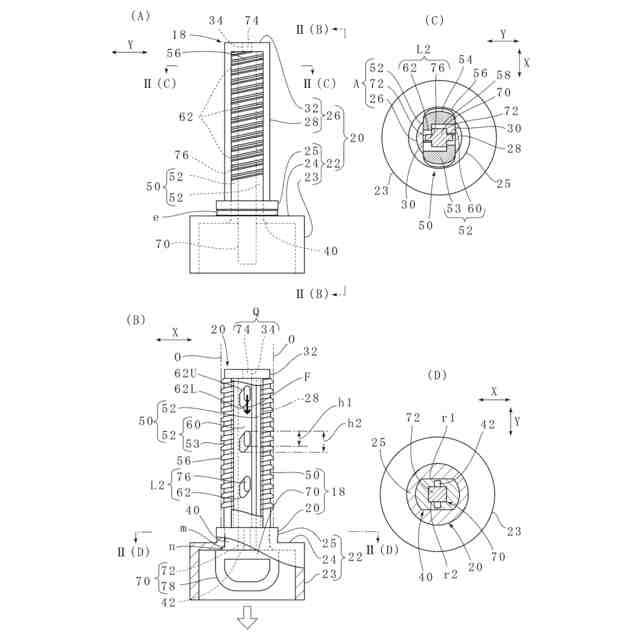

この可動部５２は、操作棒７２の昇降により、図１に示す外側位置Оと図３（Ａ）に示す内側位置Ｉの間を進退し、かつ、可動部５２及び垂下筒１５の間の第１連動手段Ｌ１の作用により、シャフト部２６の回転に連動して垂下筒１５を昇降させる。
この構造によれば、摺動隔壁１３を引き戻す作業は、操作棒７２を上昇させた後にシャフト部２６を回転させるだけでよいので、操作が簡単である。
【０００８】
第２の手段は、第１の手段を有し、かつ前記第１連動手段Ｌ１は、前記垂下筒１５の内面に形成された螺溝１６と、前記可動部５２の外面に付設されており、前記可動部５２が前記外側位置Оへ進出することで前記螺溝１６に螺合される摺動突起５６とで形成した。
【０００９】
本手段では、図１に示すように、第１連動手段Ｌ１は、垂下筒１５の内面に形成された螺溝１６と、可動部５２の外面に付設された摺動突起５６とからなる。そして、前記可動部５２が外側位置Оへ進出することで、摺動突起５６が螺溝１６に螺合される。
この構造によれば、安定的に摺動隔壁１３を下限高さＴへ引き戻すことができる。
【００１０】
第３の手段は、第２の手段を有し、かつ前記シャフト部２６は、上昇状態に在る前記操作棒７２の上端面７３へ当接させるための当接部３２を有しており、前記操作棒７２の上端面７３と前記当接部３２との当接状態で前記摺動突起５６が前記螺溝１６内に挿入されるように形成するとともに、前記当接部３２と前記操作棒７２との間に、前記操作棒７２を前記当接部３２との当接位置に位置決めする位置決め手段Ｑを設けた。
（【００１１】以降は省略されています）
