特許ウォッチ

公開番号2025102094
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219316
出願日2023-12-26
発明の名称錠剤容器
出願人株式会社吉野工業所
代理人個人
主分類B65D 83/04 20060101AFI20250701BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】片手で操作可能で取出し口のロック機能を有する錠剤容器を提供する。
【解決手段】側方への取出し口Mを有する収納体20と、収納体20の下半部20aが当該収納体20の前方への傾動可能に連結されたカバー体2と、を具備する。カバー体2は、収納体20の直立姿勢で取出し口Mを覆閉しており、収納体20が前記直立姿勢から前方への傾斜姿勢へ傾動されたときに、取出し口Mが開放される。前記収納体20を、前記カバー体2に上側高さ及び下側高さの間で昇降可能に組み付けるとともに、前記収納体20の上部に、当該収納体20が前記上側高さにあるときに前記カバー体2に配備した受部12へロックされ、前方への傾動を制止する係止部44を設ける。収納体20は、押下げ及び前方への傾動操作用の押圧部48を有する。
【選択図】図1
特許請求の範囲【請求項１】
錠剤を収納するとともに、側方への取出し口(Ｍ)を有する収納体(２０)と、
この収納体(２０)の下半部(２０ａ)が当該収納体(２０)の前方への傾動可能に連結されたカバー体(２)と、を具備し、
前記カバー体(２)は、前記収納体(２０)の直立姿勢で少なくとも前記取出し口(Ｍ)を覆閉するように設け、前記収納体(２０)を前記直立姿勢から前方への傾斜姿勢へ傾動させたときに、前記取出し口(Ｍ)が開放される錠剤容器において、
前記収納体(２０)を、前記カバー体(２)に上側高さ及び下側高さの間で昇降可能に組み付けるとともに、前記収納体(２０)の上部に、当該収納体(２０)が前記上側高さにあるときに前記カバー体(２)に配備した受部(１２)へロックされ、前方への傾動を制止する係止部(４４)を設け、
前記収納体(２０)は、押下げ及び前方への傾動操作用の押圧部(４８)を有し、この押圧部(４８)の操作により前記係止部(４４)のロックを解除することができるように構成したことを特徴とする、錠剤容器。
続きを表示（約 870 文字）【請求項２】
前記収納体(２０)の下半部(２０ａ)及び前記カバー体(２)の対向面同士の一面には、前記側方に配向された回転軸(２８)が、その他面には、当該回転軸(２８)が上下方向への変位可能に遊嵌された軸穴(１０)がそれぞれ形成されたことを特徴とする、請求項１に記載の錠剤容器。
【請求項３】
前記収納体(２０)又は前記カバー体(２)の一方に配置した主支点部(ｆ１)から、その他方に配備した主当接部(ｅ１)に当接させるための主バネ部(Ｃ１)を突設させており、
この主バネ部(Ｃ１)は、前記押圧部(４８)の傾動操作により前記収納体(２０)が前記直立姿勢から傾動する際に前記主当接部(ｅ１)に添って変形し、前記押圧部(４８)の解放により変形前の形状へ復元することで、前記収納体(２０)を前記直立姿勢へ復帰させるように形成されたことを特徴とする、請求項又は請求項２に記載の錠剤容器。
【請求項４】
前記収納体(２０)の直立姿勢で、この収納体(２０)の上半部(２０ｂ)から垂設された可撓片(５４)を、前記カバー体(２)に形成された傾斜受面(ｊ)に載置させ、
前記収納体(２０)を押し下げることにより、前記可撓片(５４)が前記傾斜受面(ｊ)を下方へ摺動するとともに、前記押下げの解放により前記傾斜受面(ｊ)を上方へ摺動して原位置に復帰することを特徴とする、請求項３に記載の錠剤容器。
【請求項５】
前記収納体(２０)又は前記カバー体(２)の一方に配置した副支点部(ｆ２)から、その他方に配備した副当接部(ｅ２)に当接させるための副バネ部(Ｃ２)を突設させており、
この副バネ部(Ｃ２)は、前記押圧部(４８)の押下げ操作により前記収納体(２０)が前記上側高さから前記下側高さへ下降することにより、前記副当接部(ｅ２)に圧接されて変形し、かつ、前記押圧部(４８)の解放により、前記収納体(２０)を前記上側高さに復帰させるように形成されたことを特徴とする、請求項３に記載の錠剤容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、錠剤容器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
この種の容器として、側方に取出し口を有する錠剤収納用のケース体に、当該取出し口を閉塞する蓋体がヒンジを介して連結されたものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１２２３４５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の容器は、持ち運びの際に、蓋体に付設された操作部（指掛け部）に他物が当たることで、取出し口が不意に開いてしまうことがあった。
【０００５】
本発明の目的は、片手で操作可能で取出し口のロック機能を有する錠剤容器を提供することである。
【課題を解決するための手段】
【０００６】
第１の手段は、錠剤を収納するとともに、側方への取出し口Ｍを有する収納体２０と、
この収納体２０の下半部２０ａが当該収納体２０の前方への傾動可能に連結されたカバー体２と、を具備し、
前記カバー体２は、前記収納体２０の直立姿勢で少なくとも前記取出し口Ｍを覆閉するように設け、前記収納体２０を前記直立姿勢から前方への傾斜姿勢へ傾動させたときに、前記取出し口Ｍが開放される錠剤容器において、
前記収納体２０を、前記カバー体２に上側高さ及び下側高さの間で昇降可能に組み付けるとともに、前記収納体２０の上部に、当該収納体２０が前記上側高さにあるときに前記カバー体２に配備した受部１２へロックされ、前方への傾動を制止する係止部４４を設け、
前記収納体２０は、押下げ及び前方への傾動操作用の押圧部４８を有し、この押圧部４８の操作により前記係止部４４のロックを解除することができるように構成した。
【０００７】

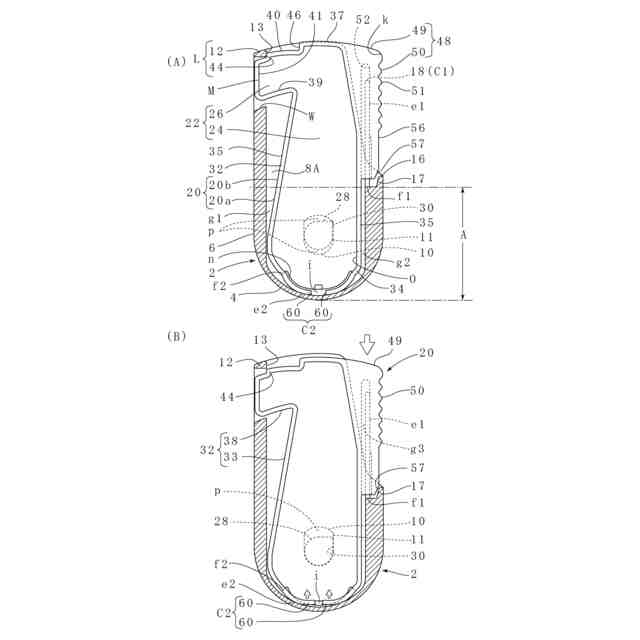

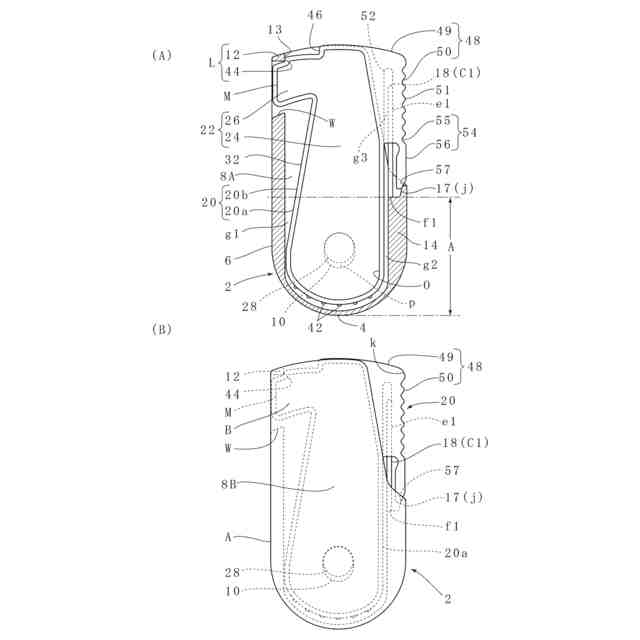

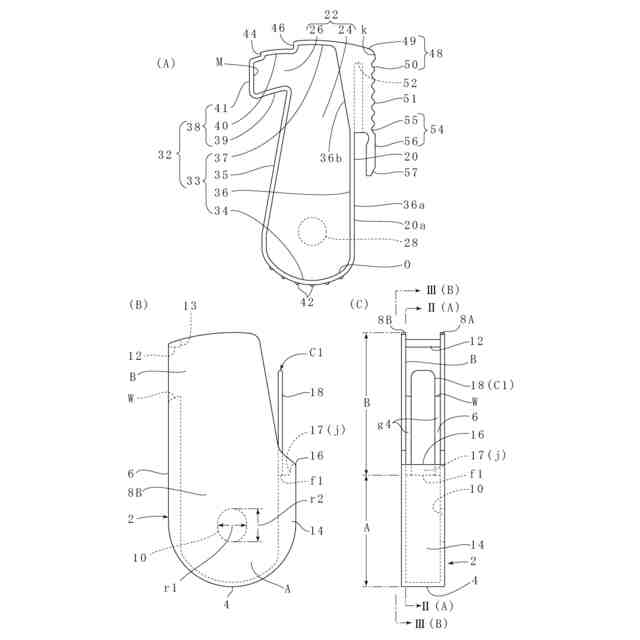

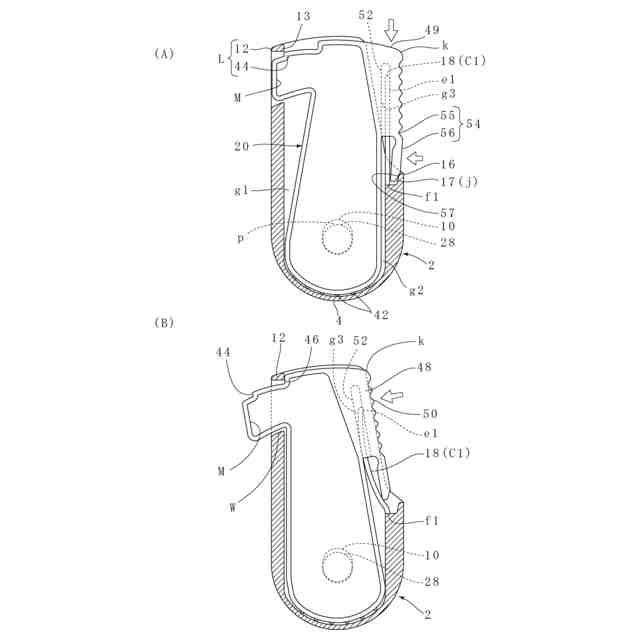

本手段は、図１及び図４に示す如く、側方への取出し口Ｍを有する収納体２０の下半部２０ａを、前記取出し口Ｍを覆閉するカバー体２に連結させ、図２（Ｂ）に示す如く、前記収納体２０を前方へ傾動させることにより、前記取出し口Ｍが開放される錠剤容器に関する。
収納体２０は、カバー体２に昇降可能に組み付けられている。
前記収納体２０の上部には、収納体２０が上側高さにあるときに前記カバー体２に配備した受部１２へロックされ、前方への傾動を制止する係止部４４が設けられている。
前記収納体２０は、押下げ及び前方への傾動操作用の押圧部４８を有する。
この構造によれば、取出し口Ｍの開放には押下げ及び前方への押込みという２段階の操作が必要となるので、取出し口が不意に開く不都合を防止でき、かつ、容器を持つ手の一指で押圧部４８を押し下げた後に前方へ押し込むことにより、片手での操作が可能である。
故に使用感を向上させながら、意図せぬ取出し口の開放（誤操作を含む）を防止できる。
【０００８】
第２の手段は、第１の手段を有し、かつ前記収納体２０の下半部２０ａ及び前記カバー体２の対向面同士の一面には、前記側方に配向された回転軸２８が、その他面には、当該回転軸２８が上下方向への変位可能に遊嵌された軸穴１０がそれぞれ形成された。
【０００９】
本手段では、図１及び図４に示す如く、収納体２０の下半部２０ａをカバー体２に回転軸２８を介して連結している。
具体的には、収納体２０の下半部２０ａ及びカバー体２の対向面同士の一面に、側方に配向された回転軸２８を、その他面には、回転軸２８が上下方向への変位可能に遊嵌された軸穴１０を形成している。
この構造によれば、収納体２０の昇降及び傾動という２種類の動作を、既存の錠剤容器の枢着機構と同程度に簡易な構成で実現できる。
【００１０】
第３の手段は、第１の手段又は第２の手段を有し、かつ前記収納体２０又は前記カバー体２の一方に配置した主支点部ｆ１から、その他方に配備した主当接部ｅ１に当接させるための主バネ部Ｃ１を突設させており、
この主バネ部Ｃ１は、前記押圧部４８の傾動操作により前記収納体２０が前記直立姿勢から傾動する際に前記主当接部ｅ１に添って変形し、前記押圧部４８の解放により変形前の形状へ復元することで、前記収納体２０を前記直立姿勢へ復帰させるように形成された。
（【００１１】以降は省略されています）
