発明の名称印刷物
出願人独立行政法人国立印刷局
代理人
主分類B41M 3/14 20060101AFI20241003BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】インキのあふれやにじみをなくし、模様としての視認性の低下を防止することができる印刷物を提供する。
【解決手段】本発明の印刷物は、基材1の表面の少なくとも一部に、複数の画線10によって形成される模様2が印刷される印刷物であって、模様2を形成する画線10として、所定の画線幅で所定長さを有する第1画線11と第2画線12とを有し、第1画線11の第1画線方向X1と第2画線12の第2画線方向X2とが異なり、第1画線11と第2画線12とは、模様2としての接続点3を有し、接続点3にインキにじみ防止部4を形成したことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
基材の表面の少なくとも一部に、複数の画線によって形成される模様が印刷される印刷物であって、
前記模様を形成する前記画線として、所定の画線幅で所定の長さを有する第１画線と第２画線とを有し、
前記第１画線の第１画線方向と前記第２画線の第２画線方向とが異なり、
前記第１画線と前記第２画線とは、前記模様としての接続点を有し、
前記接続点にインキにじみ防止部を形成した
ことを特徴とする印刷物。
続きを表示（約 680 文字）【請求項２】
前記第１画線と前記第２画線が交差することで前記接続点が形成され、
前記第１画線又は前記第２画線の一部を間引くことで、前記インキにじみ防止部を形成した
ことを特徴とする請求項１に記載の印刷物。
【請求項３】
前記第１画線の端部を前記第２画線に接続することで前記接続点が形成され、
前記第１画線の前記端部を間引くことで、前記インキにじみ防止部を形成した
ことを特徴とする請求項１に記載の印刷物。
【請求項４】
前記第１画線を第１画線幅Ｄ１、前記第２画線を第２画線幅Ｄ２、前記インキにじみ防止部の形成範囲を直径Ｄ３の仮想円とすると、
前記仮想円の前記直径Ｄ３を前記第１画線幅Ｄ１以上、又は前記仮想円の前記直径Ｄ３を前記第２画線幅Ｄ２以上とした
ことを特徴とする請求項１に記載の印刷物。
【請求項５】
前記第２画線が前記第１画線よりも印刷方向前方に位置する場合には、
前記第１画線の前記印刷方向前方に前記インキにじみ防止部を形成し、
前記仮想円の前記直径Ｄ３を前記第１画線幅Ｄ１以上とした
ことを特徴とする請求項４に記載の印刷物。
【請求項６】
前記接続点において、前記第１画線と前記第２画線とが９０度未満の角度で接続される場合には、９０度未満の前記角度となる前記第１画線と前記第２画線との前記接続点を円弧状とすることで、前記インキにじみ防止部を形成した
ことを特徴とする請求項１に記載の印刷物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、銀行券、株券、有価証券、通行券、パスポート、カード等の印刷物に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
銀行券、株券、有価証券、通行券、パスポート、カード等の印刷物では、偽造や改ざん防止策は重要である。

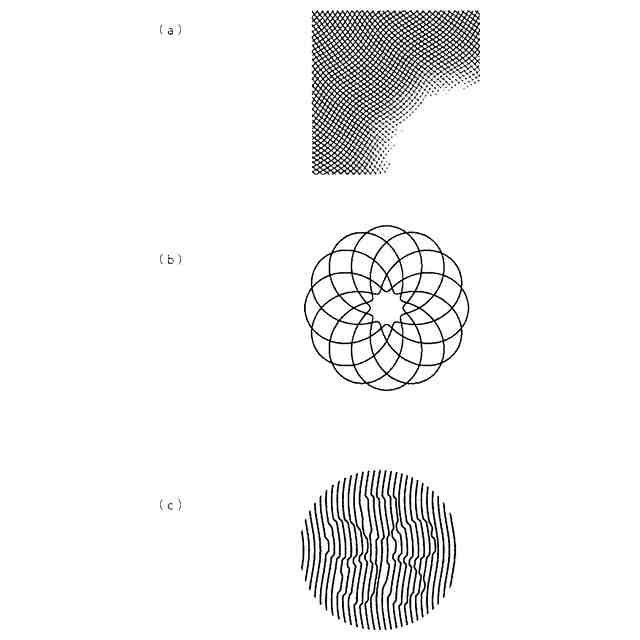

偽造や改ざん防止策の一つとして、幾何学模様を多様化した図柄をデザインに用いる方法があり、代表的な例として、図５に示すような、証券印刷物等のデザインに広く用いられる地紋（図５（ａ））、彩紋模様（図５（ｂ））及びレリーフ模様（図５（ｃ））等があり、これらを組み合わせて印刷物の図柄を形成している。
しかし、これらの模様は複数の画線から形成されていることから、画線同士が接する箇所で印刷インキのあふれ・にじみが生じると画線間の間隙がつぶれてしまい、視認性が悪くなってしまう。
同様の課題を解決する先行技術として、文字のつぶれを防止するために画線を細くする技術がある（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開平６－２５３１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１のように画線を細くするだけでは、地紋、彩紋模様、及びレリーフ模様では、画線同士が接する箇所で印刷インキのあふれ・にじみが生じてしまう。
【０００５】
本発明は、インキのあふれやにじみをなくし、模様としての視認性の低下を防止することができる印刷物を提供することを目的とする。
【課題を解決するための手段】
【０００６】

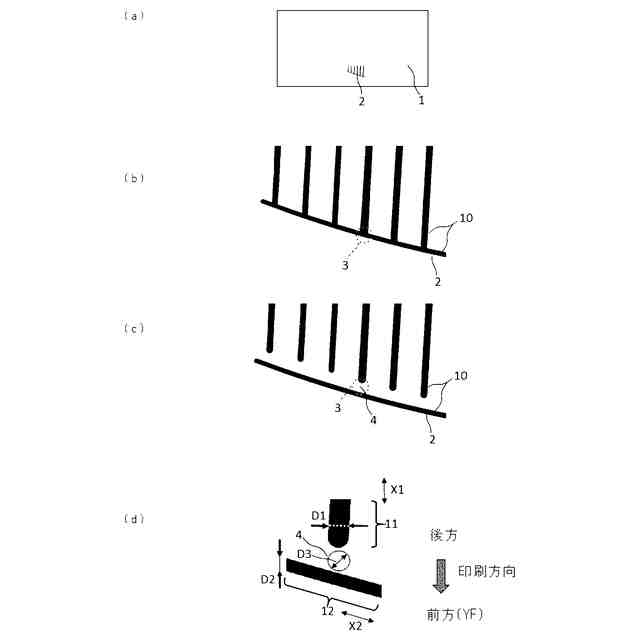

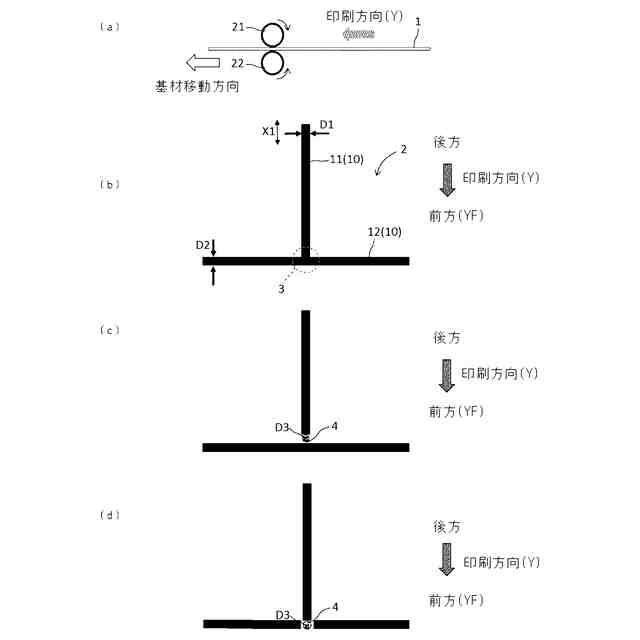

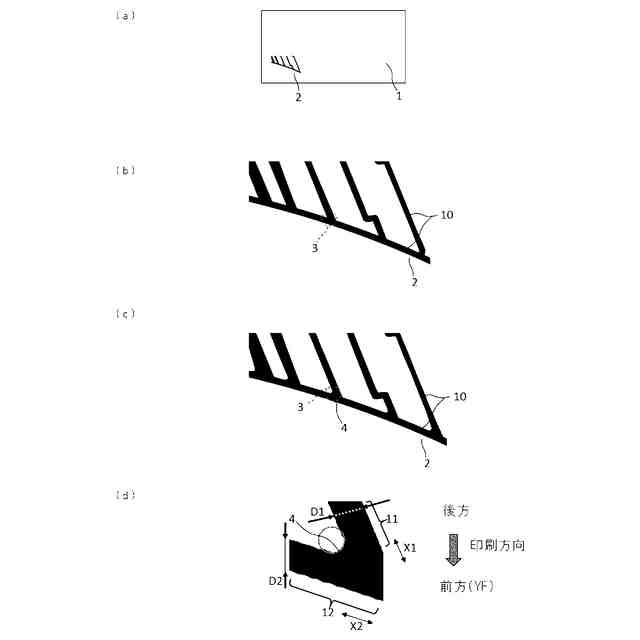

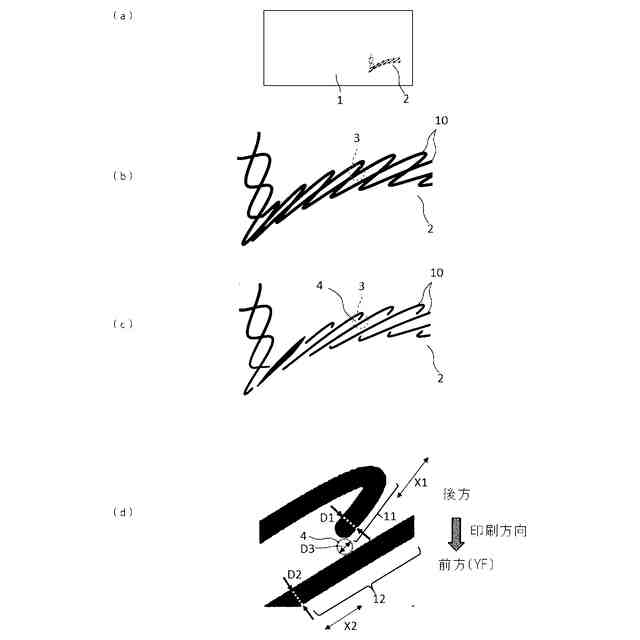

請求項１記載の本発明の印刷物は、基材１の表面の少なくとも一部に、複数の画線１０によって形成される模様２が印刷される印刷物であって、前記模様２を形成する前記画線１０として、所定の画線幅で所定長さを有する第１画線１１と第２画線１２とを有し、前記第１画線１１の第１画線方向Ｘ１と前記第２画線１２の第２画線方向Ｘ２とが異なり、前記第１画線１１と前記第２画線１２とは、前記模様２としての接続点３を有し、前記接続点３にインキにじみ防止部４を形成したことを特徴とする。
【０００７】
また、請求項２記載の本発明は、請求項１に記載の印刷物において、前記第１画線１１又は前記第２画線１２の一部を間引くことで、前記インキにじみ防止部４を形成したことを特徴とする。
【０００８】
また、請求項３記載の本発明は、請求項２に記載の印刷物において、前記第１画線１１の端部を前記第2画線１２に接続することで前記接続点３が形成され、前記第１画線１１の前記端部を間引くことで、前記インキにじみ防止部４を形成したことを特徴とする。
【０００９】
また、請求項４記載の本発明は、請求項１に記載の印刷物において、前記第１画線１１を第１画線幅Ｄ１、前記第２画線１２を第２画線幅Ｄ２、前記インキにじみ防止部４の形成範囲を直径Ｄ３の仮想円とすると、前記仮想円の前記直径Ｄ３を前記第１画線幅Ｄ１以上、又は前記仮想円の前記直径Ｄ３を前記第２画線幅Ｄ２以上としたことを特徴とする。
【００１０】
また、請求項５記載の本発明は、請求項４に記載の印刷物において、前記第２画線１２が前記第１画線１１よりも印刷方向前方ＹＦに位置する場合には、前記第１画線１１の前記印刷方向前方ＹＦに前記インキにじみ防止部４を形成し、前記仮想円の前記直径Ｄ３を前記第１画線幅Ｄ１以上としたことを特徴とする。
（【００１１】以降は省略されています）
