公開番号2025178357
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025154797,2021105303
出願日2025-09-18,2021-06-25
発明の名称位相差フィルム、偏光板および画像表示装置
出願人日東電工株式会社
代理人弁理士法人はるか国際特許事務所
主分類G02B 5/30 20060101AFI20251128BHJP(光学)
要約【課題】耐溶剤試験においてクラックが発生し難い位相差フィルムを提供する。

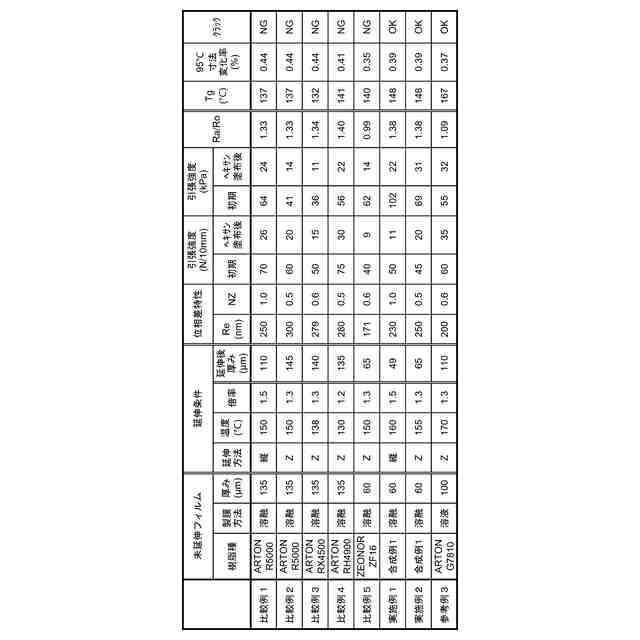

【解決手段】位相差フィルムは、環状ポリオレフィン系樹脂の延伸フィルムである。位相差フィルムのガラス転移温度は145℃以上が好ましい。位相差フィルムは、ヘキサンを塗布後の引張強度が、10～20N/10mmであることが好ましい。位相差フィルムは、ヘキサンを塗布後の単位面積あたりの引張強度が、16kPa以上であってもよい。引張強度は、延伸方向に沿った引張試験の試験力から算出される値である。
【選択図】なし
特許請求の範囲【請求項１】
環状ポリオレフィン系樹脂の延伸フィルムからなる位相差フィルムであって、
ガラス転移温度が１４５℃以上であり、
ヘキサンを塗布後の延伸方向と直交する方向の引張強度が、１０～２０Ｎ／１０ｍｍである、
位相差フィルム。
続きを表示（約 790 文字）【請求項２】
ヘキサンを塗布後の延伸方向と直交する方向の単位面積あたりの引張強度が、１６～３１ｋＰａである、請求項１に記載の位相差フィルム。
【請求項３】
延伸方向と直交する方向の引張強度が４０Ｎ／１０ｍｍ以上である、請求項１または２に記載の位相差フィルム。
【請求項４】
延伸方向と直交する方向の単位面積あたりの引張強度が６０ｋＰａ以上である、請求項１～３のいずれか１項に記載の位相差フィルム。
【請求項５】
正面レターデーションが２００ｎｍ以上である、請求項１～４のいずれか１項に記載の位相差フィルム。
【請求項６】
厚みが１０～３００μｍである、請求項１～５のいずれか１項に記載の位相差フィルム。
【請求項７】
面内の遅相軸方向の屈折率ｎｘと面内の進相軸方向の屈折率ｎｙとの差である面内複屈折Δｎが、１．０×１０
－３
以上である、請求項１～６のいずれか１項に記載の位相差フィルム。
【請求項８】
面内の遅相軸方向の屈折率ｎｘ、面内の進相軸方向の屈折率ｎｙ、および厚み方向の屈折率ｎｚが、ｎｘ＞ｎｚ＞ｎｙを満たす、請求項１～７のいずれか１項に記載の位相差フィルム。
【請求項９】
温度９５℃での加熱寸法変化率が０．４０％以下である、請求項１～８のいずれか１項に記載の位相差フィルム。
【請求項１０】

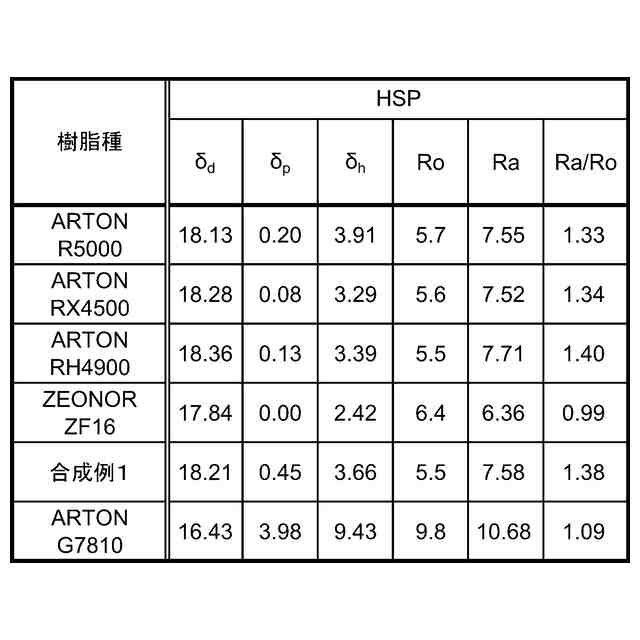

位相差フィルムのハンセン溶解度パラメータ空間における相互作用半径Ｒｏ、および位相差フィルムのハンセン溶解度パラメータ空間における座標とヘキサンのハンセン溶解度パラメータ空間における座標との距離Ｒａが、１＜Ｒａ／Ｒｏを満たす、請求項１～９のいずれか１項に記載の位相差フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、位相差フィルム、偏光板および画像表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
液晶表示装置等のディスプレイには、コントラスト向上、視野角拡大等の光学補償や、金属電極で反射した外光の遮蔽（反射防止）のために、位相差フィルムが用いられる。非液晶性のポリマーを用いた位相差フィルムは、ポリマーフィルムを少なくとも一方向に延伸することにより光学異方性が付与される。多くのポリマーは正の固有複屈折を有しており、延伸方向の屈折率が増大する。
【０００３】
位相差フィルムは、面内の遅相軸方向の屈折率ｎｘ、面内の進相軸方向の屈折率ｎｙ、および厚み方向の屈折率ｎｚの大小関係により、ポジティブＡプレート（ｎｘ＞ｎｙ＝ｎｚ）、ネガティブＡプレート（ｎｚ＝ｎｘ＞ｎｙ）、ポジティブＣプレート（ｎｘ＝ｎｙ＜ｎｚ）、ネガティブＣプレート（ｎｘ＝ｎｙ＞ｎｚ）等の一軸性フィルムや、ポジティブＢプレート（ｎｚ＞ｎｘ＞ｎｙ）、ネガティブＢプレート（ｎｘ＞ｎｙ＞ｎｚ）、Ｚプレート（ｎｘ＞ｎｚ＞ｎｙ）等の二軸性フィルムに分類される。
【０００４】
ポリマーフィルムを、縦延伸（自由端一軸延伸）すると、延伸に伴って長手方向（延伸方向）にポリマーの分子鎖が配向するとともに、幅方向および厚み方向には収縮作用が生じる。正の固有屈折率を有するポリマーのフィルムを縦延伸すると、長手方向の屈折率（ｎｘ）が大きくなり、幅方向の屈折率（ｎｙ）および厚み方向の屈折率（ｎｚ）が小さくなるため、ｎｘ＞ｎｙ＝ｎｚの屈折率異方性を有するポジティブＡプレートが得られる。
【０００５】
ポリマーフィルムの少なくとも一方の面に熱収縮性フィルムを貼り合わせた状態で長手方向に延伸を行うと、熱収縮性フィルムの収縮力の影響により、通常の自由端一軸延伸の場合に比べて幅方向の収縮量が大きくなる。そのため、正の固有複屈折を有するポリマーの場合は、進相軸方向の屈折率ｎｙがより小さくなり、厚み方向の屈折率ｎｚが相対的に大きくなるため、ｎｘ＞ｎｚ＞ｎｙの屈折率異方性を有する位相差フィルムが得られる（例えば、特許文献１参照）。
【０００６】
位相差フィルムは、一般に偏光子と貼り合わせて用いられ、偏光子と位相差フィルムとを積層した偏光板を液晶セルや有機ＥＬセル等の画像表示セルに貼り合わせることにより、画像表示パネルが形成される。画像表示パネルを駆動回路に接続し、必要に応じて、カバーガラスやバックライト等を組み合わせて、筐体に収容することにより画像表示装置が形成される。
【先行技術文献】
【特許文献】
【０００７】
特開２００６－７２３０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
画像表示装置の組み立てにおいて、偏光板の表面にカバーガラスを貼り合わせる際には粘着剤が用いられ、フィルムの端面が粘着剤に含まれる溶剤に曝される場合がある。また、画像表示装置の組み立て時には、溶剤による洗浄が実施される場合がある。そのため、位相差フィルムには耐溶剤性が求められる。
【０００９】
環状ポリオレフィンは、透明性および耐熱性に優れるとともに、耐薬品性にも優れており、ディスプレイ用の光学フィルム材料として好適である。しかし、環状ポリオレフィンの延伸位相差フィルムを画像表示パネルに組み込んだ状態で耐溶剤試験を実施すると、ヘキサン等の炭化水素系溶媒を用いた場合に、フィルムの端面に微細なクラックが生じる場合がある。特に、ｎｘ＞ｎｚ＞ｎｙの屈折率異方性を有する延伸フィルムにおいて、耐溶剤試験でのクラックの発生が顕著である。
【００１０】
上記に鑑み、本発明は、ヘキサン等の炭化水素系溶媒による耐溶剤試験においても端部クラックが生じ難い延伸位相差フィルムの提供を目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
