公開番号2025177253
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083901
出願日2024-05-23
発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G02F 1/1368 20060101AFI20251128BHJP(光学)
要約【課題】微細化に適した電気光学装置を提供すること。
【解決手段】電気光学装置は、複数のデータ線6と、複数のサンプリングトランジスター23を有するデータ線駆動回路20と、表示領域A1とデータ線駆動回路20との間に配置され、データ線6とサンプリングトランジスター23とを電気的に接続する引回し配線51と、を備え、一端に配置されたデータ線6aと他端に配置されたデータ線6bとの間隔6Dは、データ線駆動回路20における一端に配置されたサンプリングトランジスター231と他端に配置されたサンプリングトランジスター232との間隔20Dよりも狭く、隣り合う引回し配線511と引回し配線513との間隔513D1,513D2は、データ線駆動回路20側の間隔513D1よりも表示領域A1側の間隔513D2の方が狭い。
【選択図】図7A
特許請求の範囲【請求項１】
表示領域において、第１方向に沿って配置された複数の第１配線と、
前記表示領域の外側において、前記第１方向に交差する第２方向に沿って配置され、複数の第１単位回路を有する第１駆動回路と、
前記表示領域と前記第１駆動回路との間に配置され、それぞれが、前記複数の第１配線のうちの一の第１配線と前記複数の第１単位回路のうちの一の第１単位回路とを電気的に接続する複数の第１引回し配線と、を備え、
前記複数の第１配線のうちの一端に配置された第１配線と他端に配置された第１配線との間隔は、前記複数の第１単位回路のうちの一端に配置された第１単位回路と他端に配置された第１単位回路との間隔よりも狭く、
前記複数の第１引回し配線のうちの隣り合う第１引回し配線間の間隔は、前記第１駆動回路側よりも前記表示領域側の方が狭い、
電気光学装置。
続きを表示（約 1,600 文字）【請求項２】
前記複数の第１引回し配線のうちの前記一端に配置された第１引回し配線の配線幅及び前記他端に配置された第１引回し配線の配線幅は、それぞれ前記一端に配置された前記第１引回し配線と前記他端に配置された前記第１引回し配線との間に配置された第１引回し配線の配線幅よりも広い、
請求項１に記載の電気光学装置。
【請求項３】
前記複数の第１引回し配線のうちの前記表示領域側の前記隣り合う前記第１引回し配線間の間隔は、前記複数の第１単位回路のうちの隣り合う第１単位回路の間隔よりも狭い、
請求項１に記載の電気光学装置。
【請求項４】
前記表示領域に配置され、前記第１配線に電気的に接続された第１トランジスターと、
前記表示領域の外側に配置され、前記第１単位回路を構成する第２トランジスターと、を備え、
前記第１トランジスターのチャネル長は、前記第２トランジスターのチャネル長よりも短い、
請求項１に記載の電気光学装置。
【請求項５】
前記表示領域に配置され、前記第１配線に電気的に接続された第１トランジスターと、
前記表示領域の外側に配置され、前記第１単位回路を構成する第２トランジスターと、を備え、
前記第１トランジスターのチャネル幅は、前記第２トランジスターのチャネル幅よりも狭い、
請求項１に記載の電気光学装置。
【請求項６】
前記表示領域において、前記第２方向に沿って配置された複数の第２配線と、
前記表示領域の外側において、前記第１方向に沿って配置され、複数の第２単位回路を有する第２駆動回路と、
前記表示領域と前記第２駆動回路との間に配置され、それぞれが、前記複数の第２配線のうちの一の第２配線と前記複数の第２単位回路のうちの一の第２単位回路とを電気的に接続する複数の第２引回し配線と、を備え、
前記複数の第２配線のうちの一端に配置された第２配線と他端に配置された第２配線との間隔は、前記複数の第２単位回路のうちの一端に配置された第２単位回路と他端に配置された第２単位回路との間隔よりも狭く、
前記複数の第２引回し配線のうちの隣り合う第２引回し配線間の間隔は、前記第２駆動回路側よりも前記表示領域側の方が狭い、
請求項１に記載の電気光学装置。
【請求項７】
前記複数の第２引回し配線のうちの前記一端に配置された第２引回し配線の配線幅及び前記他端に配置された第２引回し配線の配線幅は、それぞれ前記一端に配置された前記第２引回し配線と前記他端に配置された前記第２引回し配線との間に配置された第２引回し配線の配線幅よりも広い、
請求項６に記載の電気光学装置。
【請求項８】
前記複数の第２引回し配線のうちの前記表示領域側の前記隣り合う第２引回し配線間の間隔は、前記複数の第２単位回路のうちの隣り合う第２単位回路の間隔よりも狭い、
請求項６に記載の電気光学装置。
【請求項９】
前記表示領域に配置され、前記第２配線に電気的に接続された第３トランジスターと、
前記表示領域の外側に配置され、前記第２単位回路を構成する第４トランジスターと、を備え、
前記第３トランジスターのチャネル長は、前記第４トランジスターのチャネル長よりも短い、
請求項６に記載の電気光学装置。
【請求項１０】
前記表示領域に配置され、前記第２配線に電気的に接続された第３トランジスターと、
前記表示領域の外側に配置され、前記第２単位回路を構成する第４トランジスターと、を備え、
前記第３トランジスターのチャネル幅は、前記第４トランジスターのチャネル幅よりも狭い、
請求項６に記載の電気光学装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電気光学装置を備えた電子機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来の電気光学装置としては、例えば、特許文献１に記載されたものが知られている。
特許文献１の電気光学装置は、表示領域に設けられた画素と、表示領域の外側に設けられた駆動回路とを有する。特許文献１の電気光学装置では、駆動回路として、データ線駆動回路と、２つの走査線駆動回路とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－８１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような電気光学装置では、高解像度化およびまたは小型化の要望が高く、画素回路および駆動回路の微細化が課題であった。しかし、駆動回路を構成するトランジスターは、画素回路を構成するトランジスターよりも駆動負荷の要求が大きく、微細化に伴う狭ピッチ化が難しい。つまり、電気光学装置の微細化では、特に、駆動回路の扱いが課題であった。
【課題を解決するための手段】
【０００５】
本願の一態様に係る電気光学装置は、表示領域において、第１方向に沿って配置された複数の第１配線と、前記表示領域の外側において、前記第１方向に交差する第２方向に沿って配置され、複数の第１単位回路を有する第１駆動回路と、前記表示領域と前記第１駆動回路との間に配置され、それぞれが、前記複数の第１配線のうちの一の第１配線と前記複数の第１単位回路のうちの一の第１単位回路とを電気的に接続する複数の第１引回し配線と、を備え、前記複数の第１配線のうちの一端に配置された第１配線と他端に配置された第１配線との間隔は、前記複数の第１単位回路のうちの一端に配置された第１単位回路と他端に配置された第１単位回路との間隔よりも狭く、前記複数の第１引回し配線のうちの隣り合う第１引回し配線間の間隔は、前記第１駆動回路側よりも前記表示領域側の方が狭い。
【０００６】
本願の一態様に係る電子機器は、上記に記載の電気光学装置を備える。
【図面の簡単な説明】
【０００７】

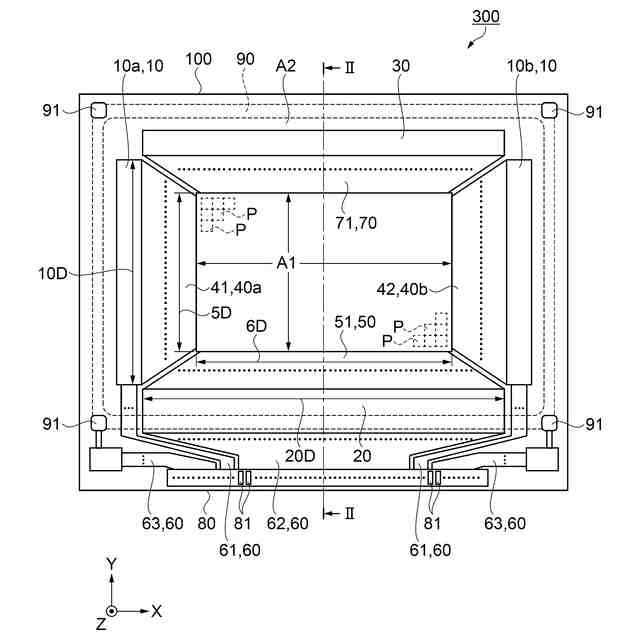

実施形態１に係る電気光学装置の平面図。

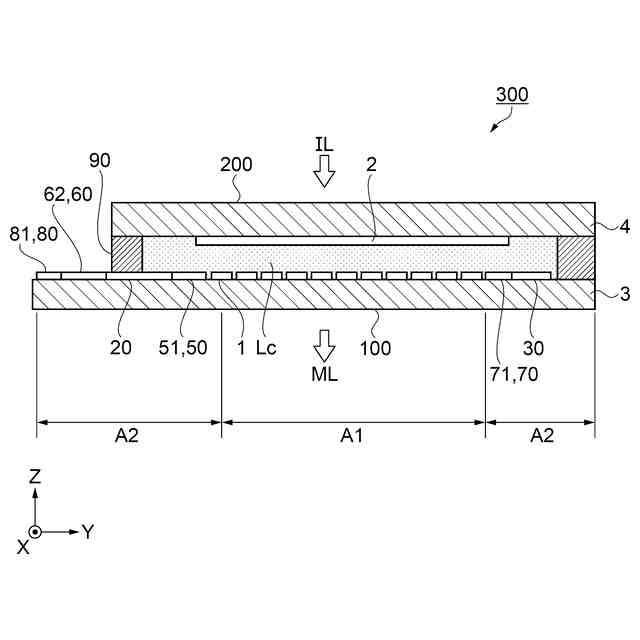

図１のＩＩ－ＩＩ線に沿う電気光学装置の断面図。

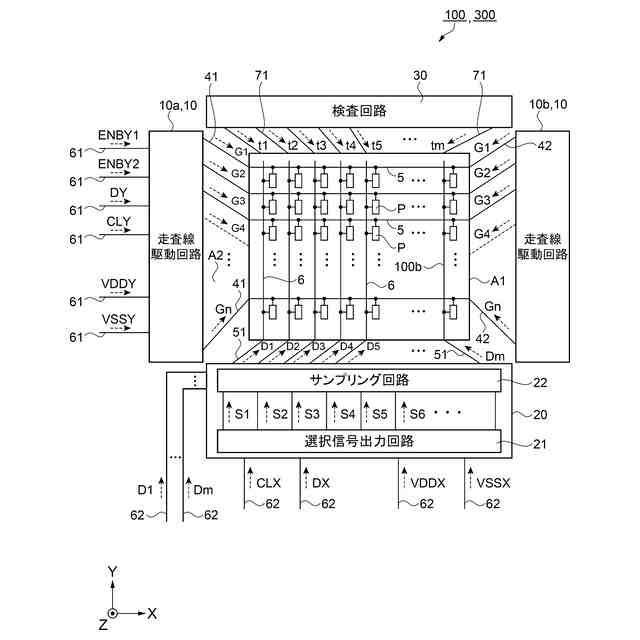

電気光学装置の回路構成を示す配線図。
走査線駆動回路の回路構成を示す配線図。

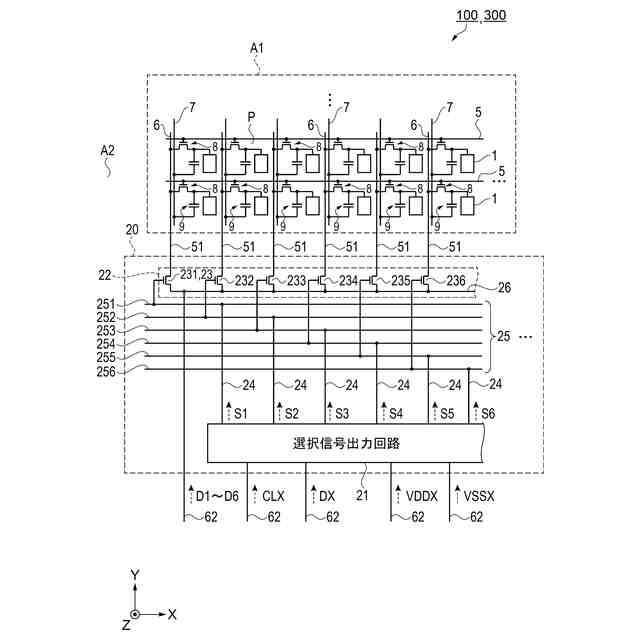

データ線駆動回路の回路構成の一例を示す配線図。

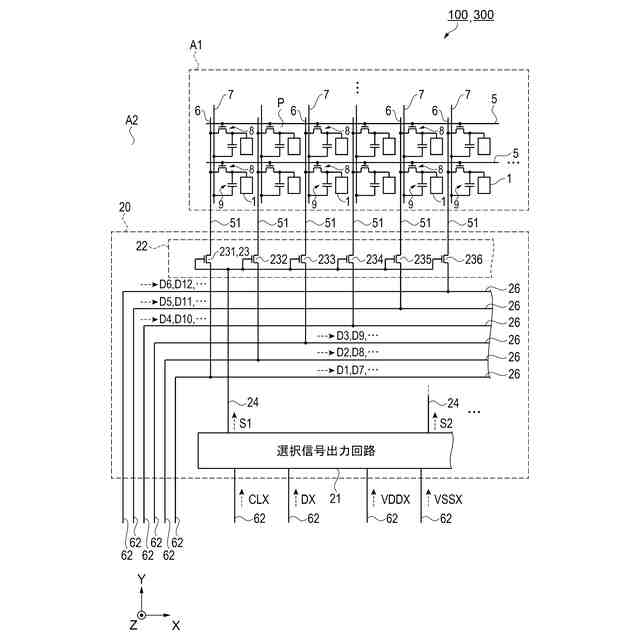

データ線駆動回路の回路構成の他の一例を示す配線図。

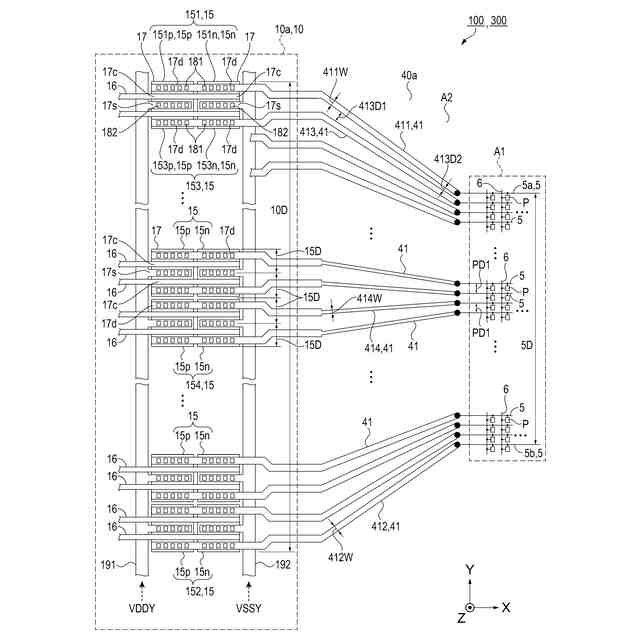

走査線駆動回路、引回し配線、および走査線の配置を示す平面図。

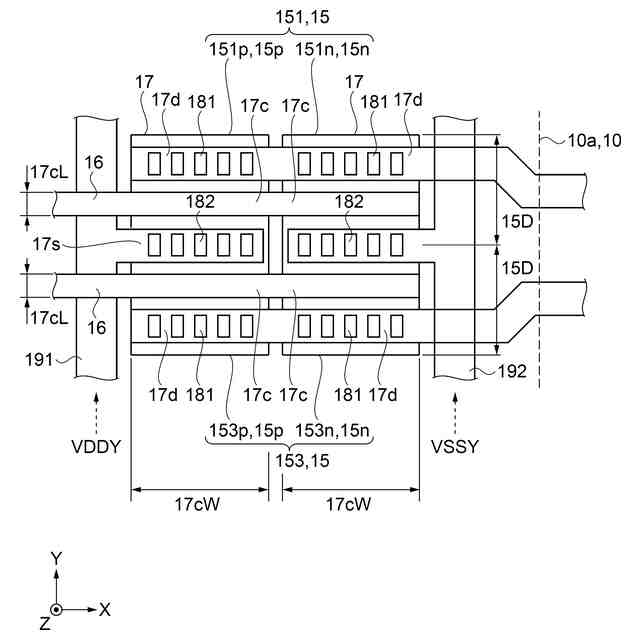

図６Ａの部分拡大平面図。

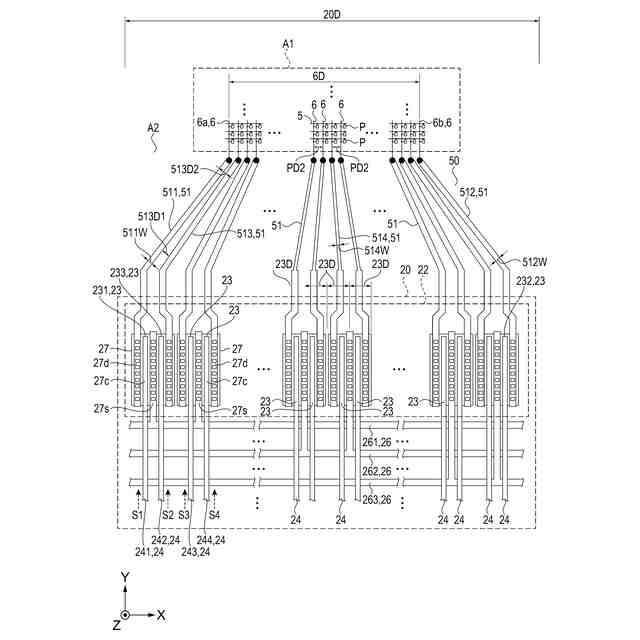

データ線駆動回路、引回し配線、およびデータ線の配置を示す平面図。
図７Ａの部分拡大平面図。
表示領域の部分拡大平面図。
実施形態２に係る電子機器の一例を示す模式図。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態を、図面を参照して説明する。
なお、以下の各図面においては各構成要素を見やすくするため、構成要素によって寸法の縮尺を異ならせて示すことがある。
また、以下では、説明の便宜上、互いに直交する３つの軸をＸ軸、Ｙ軸およびＺ軸とし、Ｘ軸に平行な方向を「Ｘ軸方向」、Ｙ軸に平行な方向を「Ｙ軸方向」、Ｚ軸に平行な方向を「Ｚ軸方向」ともいう。また、各軸の矢印方向先端側を「プラス側」とも言い、反対側を「マイナス側」とも言う。
また、以下では、Ｚ軸方向に見ることを「平面視」とする。
【０００９】
さらに、以下の説明において、例えば基体に対して、「基体上に」との記載は、基体の上に接して配置される場合、基体の上に他の構造物を介して配置される場合、または基体の上に一部が接して配置され、一部が他の構造物を介して配置される場合のいずれかを表すものとする。
【００１０】
１．実施形態１
本実施形態では、電気光学装置として、液晶装置３００の例を説明する。
液晶装置３００は、画素Ｐごとにスイッチング素子としてＴＦＴ（Thin Film Transistor）を備えたアクティブ駆動型の透過型液晶装置である。液晶装置３００は、例えば、後述する投射型表示装置１０００において、光変調装置として用いられる。なお、本実施形態において、投射型表示装置１０００は、電子機器の一例である。
（【００１１】以降は省略されています）
