公開番号2025175724
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081945
出願日2024-05-20
発明の名称製氷器、及びその製造方法
出願人ホシザキ株式会社
代理人弁理士法人暁合同特許事務所
主分類F25C 1/22 20180101AFI20251126BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷媒配管を強固に一体化しつつ、冷媒配管の劣化を確実に抑制できる製氷器を実現する。

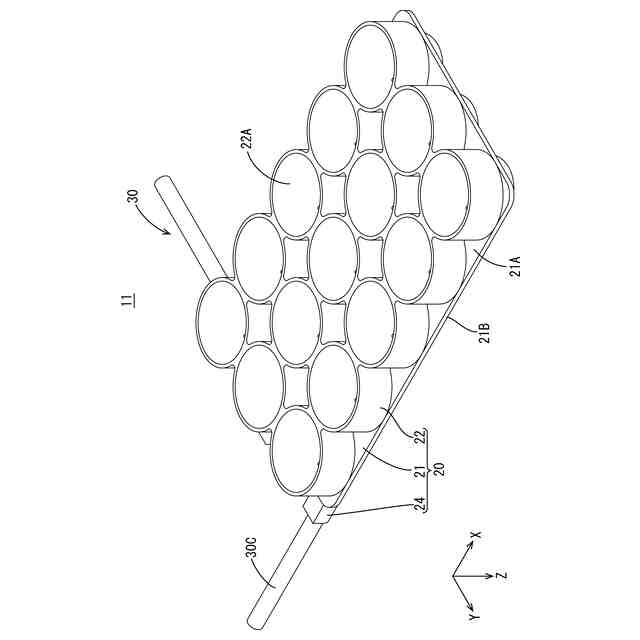

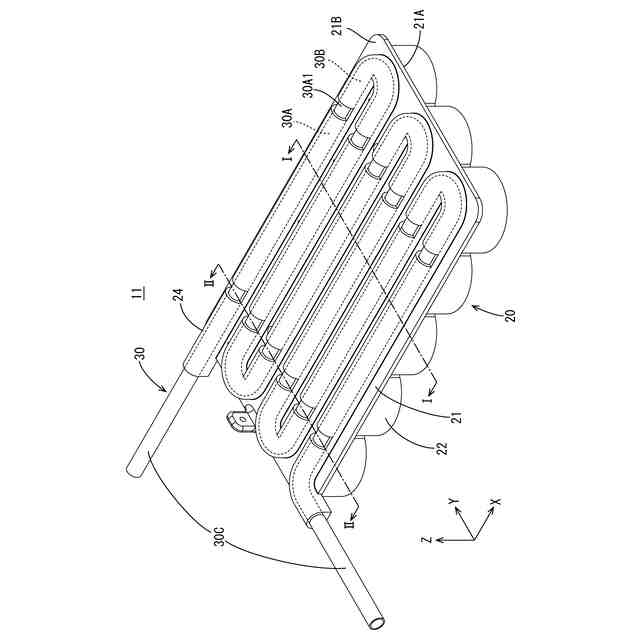

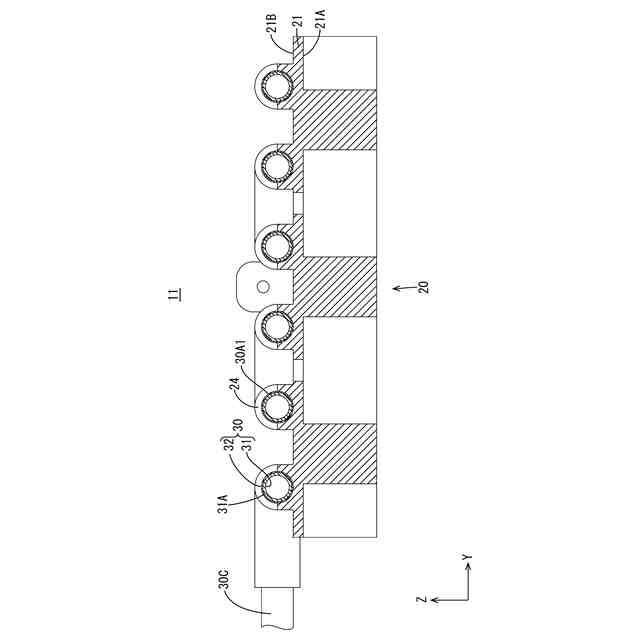

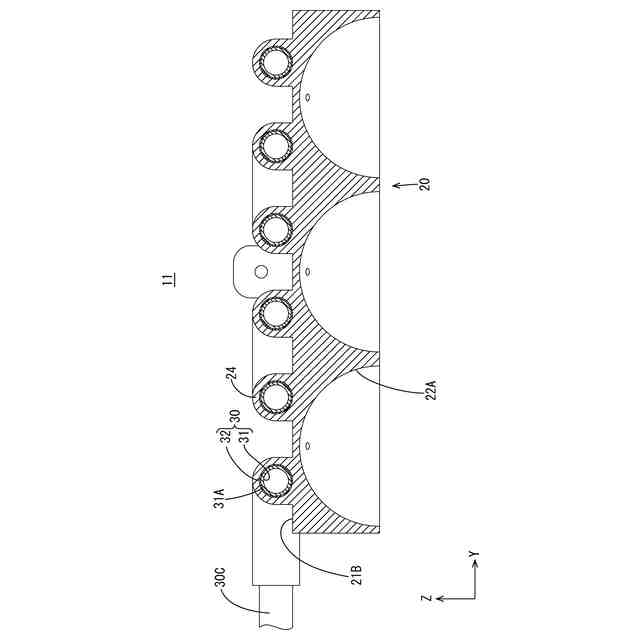

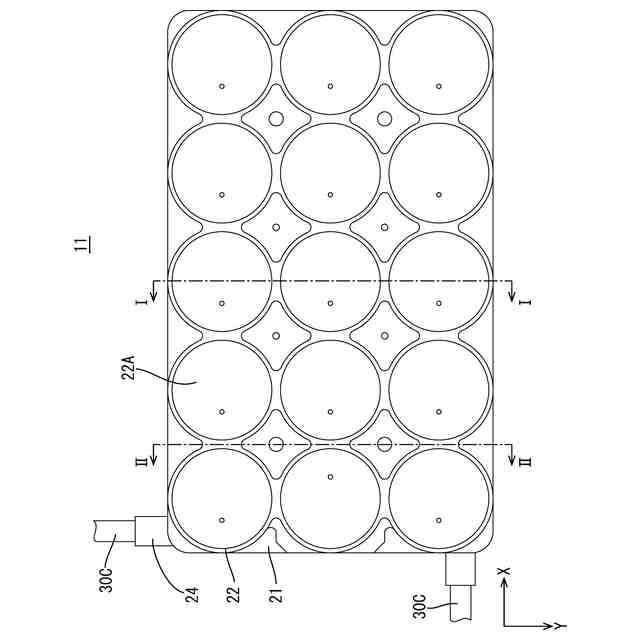

【解決手段】製氷器11は、アルミニウムを主成分とする金属からなり、一方の板面21Aに氷が生成される製氷小室22を有する製氷板20と、製氷板20の他方の板面21Bに一体的に設けられる冷媒配管30と、を備える。冷媒配管30は、少なくとも一部が製氷板20に埋設されて外部に露出していない。冷媒配管30は、銅を主成分とする金属からなる管本体部31と、ニッケルを主成分とする金属からなり、管本体部31の外周面を覆う管被覆部32と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
アルミニウムを主成分とする金属からなり、一方の板面に氷が生成される製氷小室を有する製氷板と、
前記製氷板の他方の板面に一体的に設けられる冷媒配管と、を備え、
前記冷媒配管は、少なくとも一部が前記製氷板に埋設されて外部に露出しておらず、
前記冷媒配管は、銅を主成分とする金属からなる管本体部と、ニッケルを主成分とする金属からなり、前記管本体部の外周面を覆う管被覆部と、を有する製氷器。
続きを表示（約 310 文字）【請求項２】
前記ニッケルを主成分とする金属は、ニッケルを８５％以上含有する請求項１に記載の製氷器。
【請求項３】

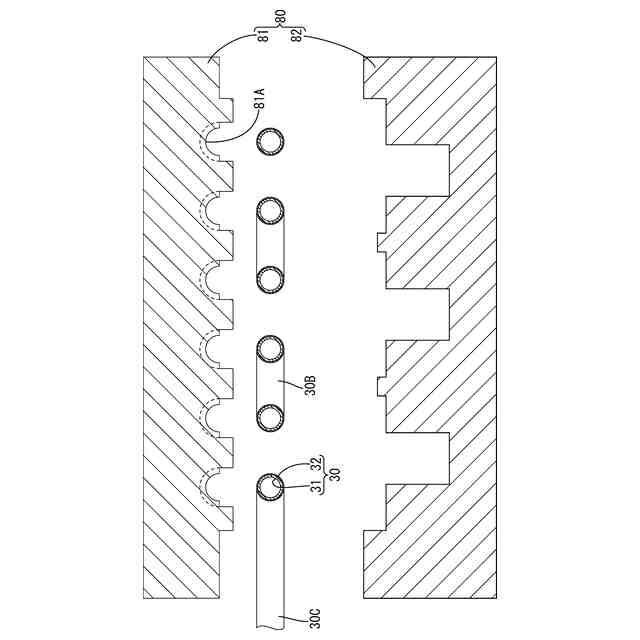

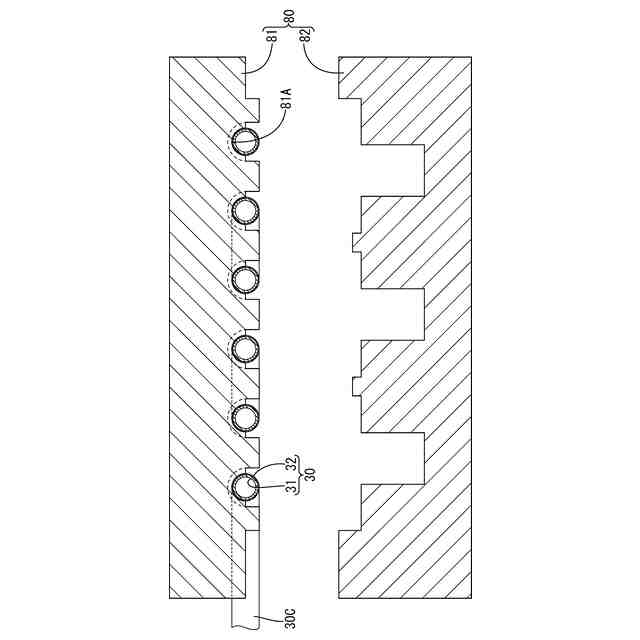

銅を主成分とする金属からなる管本体部と、ニッケルを主成分とする金属からなり、前記管本体部の外周面を覆う管被覆部と、を有する冷媒配管を鋳型の内部空間に設置し、
前記鋳型の前記内部空間に対して、アルミニウムを主成分とする金属の溶湯を注入後、冷却することで、製氷板を成型すると共に前記製氷板に前記冷媒配管を鋳込んで一体化する製氷器の製造方法。
【請求項４】
前記冷媒配管が鋳込まれ一体化された前記製氷板の表面をアルマイト処理する請求項３に記載の製氷器の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本技術は、製氷器、及びその製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

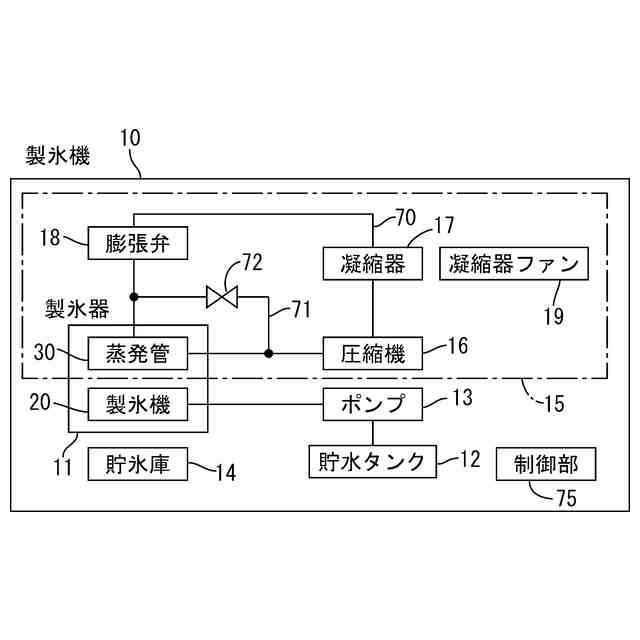

従来、製氷板に蒸発管（冷媒配管）が一体化された製氷器が知られており、その一例が特許文献１に記載されている。特許文献１に記載の製氷器は、冷媒配管が銅又は銅合金製であり、この冷媒配管がアルミニウム又はアルミニウム合金の製氷板に対して鋳ぐるみ成形（アルミダイキャスト）によって一体化されている。これにより、両者間の接着強度が高くて剥離しにくく、伝熱性能に優れた製氷器を実現できる。
【０００３】
また、アルミダイキャストが行われる際には、冷媒配管が設置された鋳型の内部空間に対して、製氷板の原材料となるアルミニウム合金等の溶湯が流し込まれる。この時、冷媒配管が溶解や軟化によって変形する事態を抑制するため、冷媒配管の外周面には予め融点の高いクロムがメッキ加工されている。これにより、冷媒配管の外周面に溶湯が接触せず、保護されるようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－３０４３１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、クロムメッキは微小なクラック（割れ目）が発生しやすい。このため、アルミニウム合金等の溶湯がクラックを通じて冷媒配管の外周面に達し、冷媒配管が変形してしまうことがある。また、アルミダイキャスト後には、製氷板の耐腐食性を向上するために表面処理としてアルマイト処理が行われることが一般的であるが、クラックが発生していると、アルマイト処理時の酸洗浄や通電によっても冷媒配管が劣化してしまうことがある。さらには、冷媒配管にクラックが発生したまま製氷器が製氷機に組付けられると、使用によって冷媒配管に錆が発生して不衛生になったり、製氷機を薬液洗浄する際に冷媒配管が腐食されてしまったりする懸念がある。
【０００６】
本技術は上記のような実情に基づいて完成されたものであって、冷媒配管を強固に一体化しつつ、冷媒配管の劣化を確実に抑制できる製氷器を実現することを目的とする。
【課題を解決するための手段】
【０００７】
本技術に関わる製氷器は、アルミニウムを主成分とする金属からなり、一方の板面に氷が生成される製氷小室を有する製氷板と、前記製氷板の他方の板面に一体的に設けられる冷媒配管と、を備え、前記冷媒配管は、少なくとも一部が前記製氷板に埋設されて外部に露出しておらず、前記冷媒配管は、銅を主成分とする金属からなる管本体部と、ニッケルを主成分とする金属からなり、前記管本体部の外周面を覆う管被覆部と、を有する。
【０００８】
また、前記ニッケルを主成分とする金属は、ニッケルを８５％以上含有していてもよい。
【０００９】

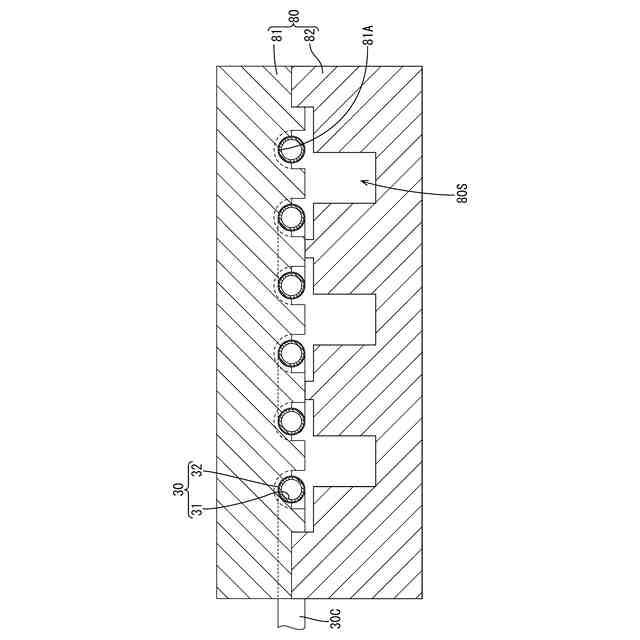

本技術に関わる製氷器の製造方法は、銅を主成分とする金属からなる管本体部と、ニッケルを主成分とする金属からなり、前記管本体部の外周面を覆う管被覆部と、を有する冷媒配管を鋳型の内部空間に設置し、前記鋳型の前記内部空間に対して、アルミニウムを主成分とする金属の溶湯を注入後、冷却することで、製氷板を成型すると共に前記製氷板に前記冷媒配管を鋳込んで一体化する。
【００１０】
また、前記冷媒配管が鋳込まれ一体化された前記製氷板の表面をアルマイト処理してもよい。
【発明の効果】
（【００１１】以降は省略されています）
