公開番号2025172610
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078214
出願日2024-05-13
発明の名称ヒートポンプ装置
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類F25B 49/02 20060101AFI20251118BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】本開示は、電装ボックスの密閉性を確保し易いヒートポンプ装置を提供する。
【解決手段】本開示におけるヒートポンプ装置は、基板を格納する電装ボックスを備え、電装ボックスは、配線を電装ボックスの内部に引き込む配線中継モジュールを有し、配線中継モジュールは、電装ボックスの内部と外部とを連通させる挿入開口部と、挿入開口部に対して第1方向に向けて挿入されて嵌合し、配線をシールして保持する配線ブロックと、を有し、挿入開口部の内面は、第1方向に向けて挿入開口部の断面積が小さくなる方向に傾斜し、配線ブロックの第1方向側の端部よりも第1方向側まで延長する。
【選択図】図7
特許請求の範囲【請求項１】
基板を格納する電装ボックスを備え、
前記電装ボックスは、配線を前記電装ボックスの内部に引き込む配線中継モジュールを有し、
前記配線中継モジュールは、
前記電装ボックスの内部と外部とを連通させる挿入開口部と、
前記挿入開口部に対して第１方向に向けて挿入されて嵌合し、前記配線をシールして保持する配線ブロックと、を有し、
前記挿入開口部の内面は、前記第１方向に向けて前記挿入開口部の断面積が小さくなる方向に傾斜し、前記配線ブロックの前記第１方向側の端部よりも前記第１方向側まで延長する、
ヒートポンプ装置。
続きを表示（約 370 文字）【請求項２】
前記配線ブロックは、
凹部が形成された第２スリーブと、
前記凹部に嵌合する第１スリーブと、を備え、
前記凹部の内面は、前記第１方向に向けて前記凹部の幅が小さくなる方向に傾斜し、
前記第１スリーブには、前記凹部の内側に、前記配線をシールして保持する溝部が形成される、
請求項１に記載のヒートポンプ装置。
【請求項３】
前記第２スリーブは樹脂製であり、
前記第１スリーブはゴム製である、
請求項２に記載のヒートポンプ装置。
【請求項４】
前記第１方向は、下方であり、
前記挿入開口部の下端には、前記配線ブロックの下端から下方に離間し、前記挿入開口部の中心側に向けて突出する底部が形成される、
請求項１に記載のヒートポンプ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ヒートポンプ装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、可燃性の冷媒を用いる空気調和機の室外機を開示する。この空気調和機の室外機は、筐体内の上部に、電気品箱を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－５５４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、電装ボックスの密閉性を確保し易いヒートポンプ装置を提供する。
【課題を解決するための手段】
【０００５】
本開示におけるヒートポンプ装置は、基板を格納する電装ボックスを備え、前記電装ボックスは、配線を前記電装ボックスの内部に引き込む配線中継モジュールを有し、前記配線中継モジュールは、前記電装ボックスの内部と外部とを連通させる挿入開口部と、前記挿入開口部に対して第１方向に向けて挿入されて嵌合し、前記配線をシールして保持する配線ブロックと、を有し、前記挿入開口部の内面は、前記第１方向に向けて前記挿入開口部の断面積が小さくなる方向に傾斜し、前記配線ブロックの前記第１方向側の端部よりも前記第１方向側まで延長する。
【発明の効果】
【０００６】
本開示における製造時における配線ブロック又は挿入開口部の寸法、材質のバラつきに依らず、配線ブロックを挿入開口部に対して挿入する際に配線ブロックを押し込む力の大きさを管理することにより、配線を隙間なくシールし易くできる。このため、電装ボックスの密閉性を確保し易くできる。
【図面の簡単な説明】
【０００７】
実施の形態１に係る温水給湯暖房機の冷媒回路および水回路を示す図
室外ユニットの内部を示す斜視図
電装ボックスの分解斜視図

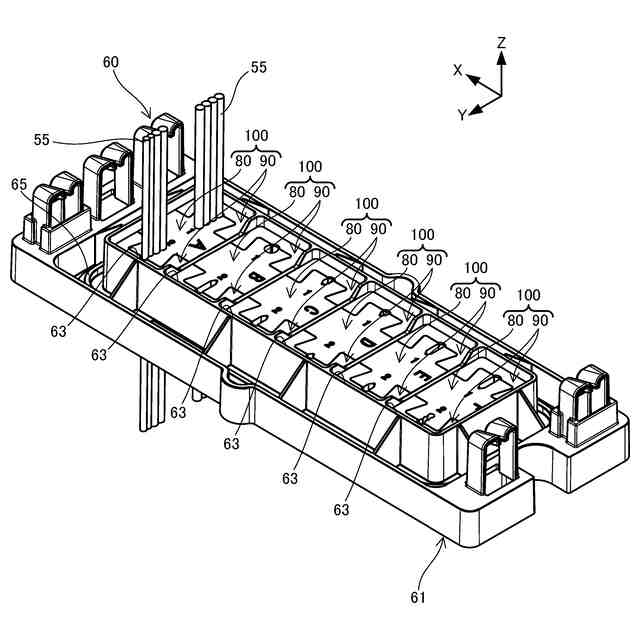

配線中継モジュールの斜視図

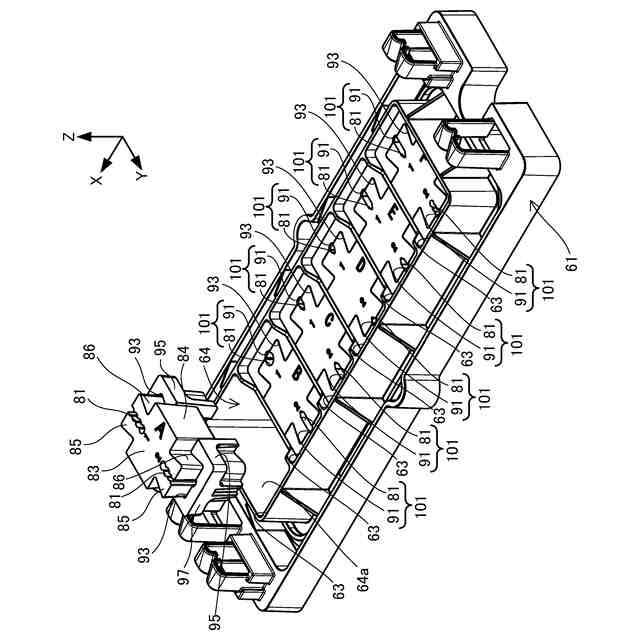

配線中継モジュールの分解斜視図
配線中継モジュールの平面図

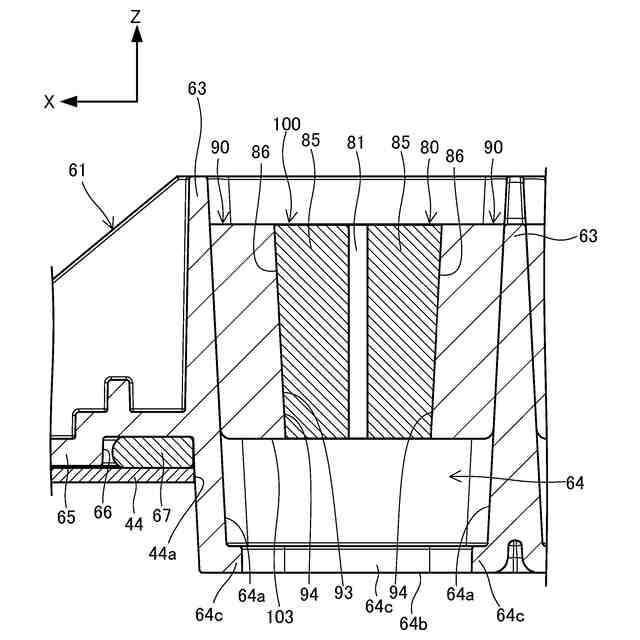

図６のＶＩＩ－ＶＩＩ断面視図

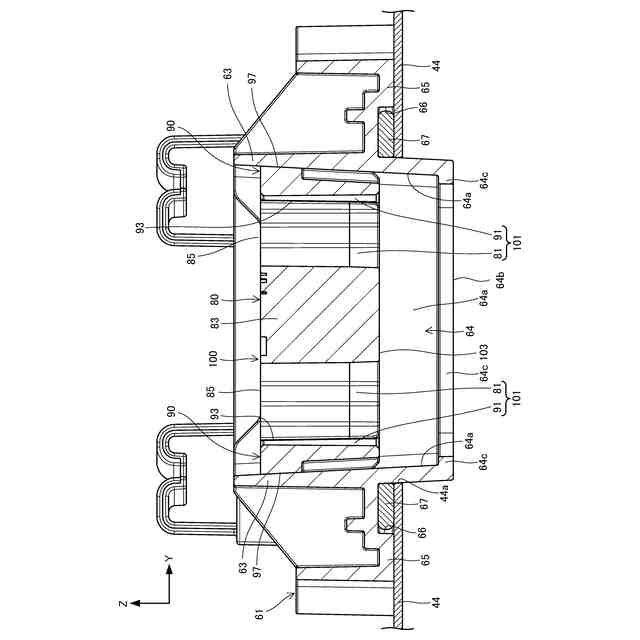

図６のＶＩＩＩ－ＶＩＩＩ断面視図
【発明を実施するための形態】
【０００８】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、ヒートポンプ装置という技術は、冷媒回路に環境負荷が小さい冷媒を採用することが求められるという状況であった。そのため、当該業界では、環境負荷が小さい冷媒の多くは微燃性または可燃性があることを課題として、基板等を格納した電装ボックスの密閉性を高め、冷媒が冷媒回路から漏洩した場合でも、電装ボックスに侵入しない構成とする技術が提案されていた。そうした状況下において、発明者らは、電装ボックスの内外に亘る配線を通す部分には隙間ができやすい、という課題があることを発見し、その課題を解決するために、本開示の主題を構成するに至った。
本開示は、電装ボックスの密閉性を確保し易いヒートポンプ装置を提供する。
【０００９】
以下、図面を参照しながら、実施の形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明、または、実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が必要以上に冗長になるのを避け、当業者の理解を容易にするためである。
なお、添付図面および以下の説明は、当業者が本開示を十分に理解するために提供されるのであって、これらにより特許請求の範囲に記載の主題を限定することを意図していない。
【００１０】
（実施の形態１）
以下、図面を用いて、実施の形態１を説明する。
［１－１．構成］
［１－１－１．冷凍回路の構成］
図１は、実施の形態１に係る温水給湯暖房機１の冷媒回路Ｒおよび水回路Ｗを示す図である。温水給湯暖房機１は、主に屋外に設けられる室外ユニット１０と、主に室内等の被調和空間に設けられる室内ユニット７０と、を有している。室外ユニット１０は、本開示における「ヒートポンプ装置」の一例である。
（【００１１】以降は省略されています）
