特許ウォッチ

公開番号2025167123
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071452
出願日2024-04-25
発明の名称組成物および物品の製造方法
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類C08F 2/50 20060101AFI20251030BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】光硬化性の組成物において、硬化性とVOC低減の両立に有利な技術を提供する。
【解決手段】光硬化性の組成物であって、光重合性化合物からなる第1成分と、光重合開始剤からなる第2成分と、黒色粒子からなる第3成分と、非黒色粒子からなる第4成分と、を有し、前記組成物における前記第4成分の質量濃度は、前記第3成分の質量濃度の100倍よりも大きく3000倍よりも小さい。
【選択図】図1
特許請求の範囲【請求項１】
光硬化性の組成物であって、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
非黒色粒子からなる第４成分と、
を有し、
前記組成物における前記第４成分の質量濃度は、前記第３成分の質量濃度の１００倍よりも大きく３０００倍よりも小さいことを特徴とする組成物。
続きを表示（約 1,000 文字）【請求項２】
光硬化性の組成物であって、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
非黒色粒子からなる第４成分と、
を有し、

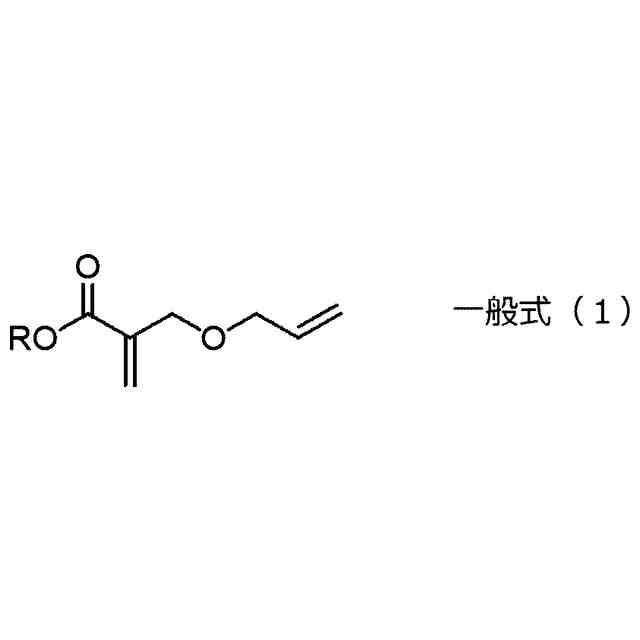

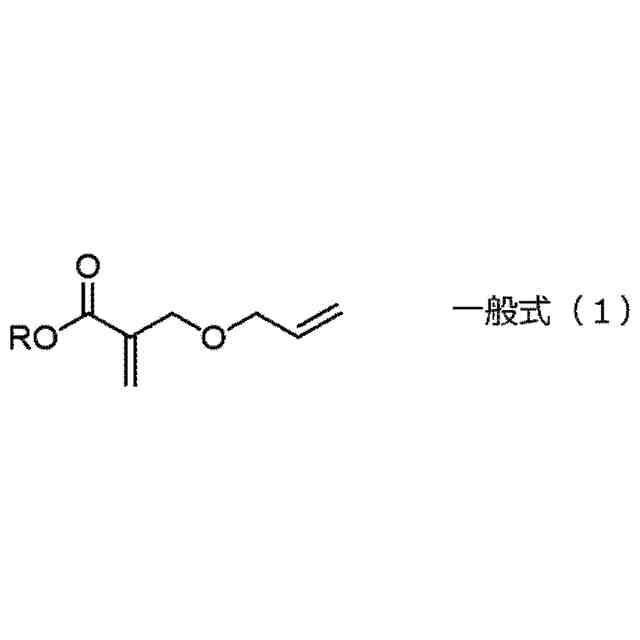

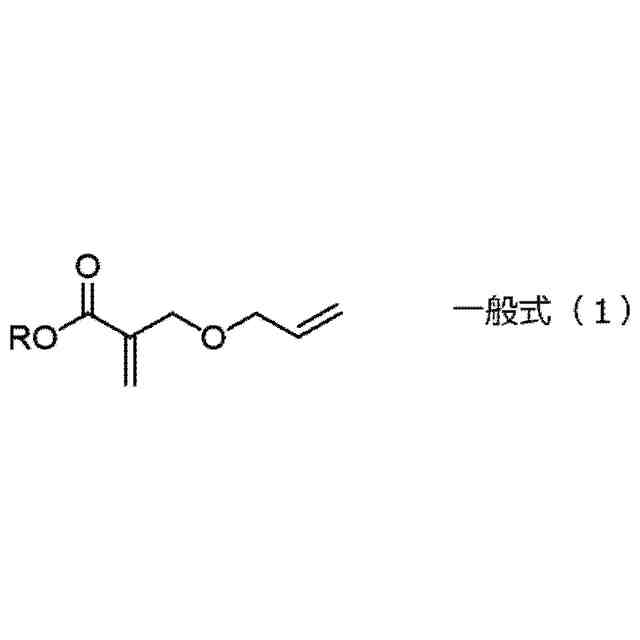

前記第１成分は、環化重合性化合物を含み、
前記第３成分は、ｐＨが４．０以下または９．０以上である黒色粒子を含み、
前記第４成分は、塩を含有する非黒色粒子を含む、
ことを特徴とする組成物。
【請求項３】
光硬化性の組成物であって、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
を有し、
前記第１成分は、環化重合性化合物を含み、
前記組成物における前記第３成分の質量濃度は、０．０１質量％以上かつ０．１０質量％未満であることを特徴とする組成物。
【請求項４】
非黒色粒子からなる第４成分を有する、
請求項３に記載の組成物。
【請求項５】
前記第３成分は、ｐＨが４．０以下である黒色粒子を含み、
前記第４成分は、ポリオキソ酸塩を含有する非黒色粒子を含む、
請求項１、２または４に記載の組成物。
【請求項６】
前記第４成分は、難燃剤を含有する非黒色粒子を含む、
請求項１、２または４に記載の組成物。
【請求項７】
前記組成物における前記第２成分の質量濃度は、１質量％以上かつ５質量％以下である、
請求項１乃至３のいずれか１項に記載の組成物。
【請求項８】
前記組成物における前記第３成分の質量濃度は、０．０１質量％以上かつ０．１０質量％未満である、
請求項１または２に記載の組成物。
【請求項９】
前記組成物における前記第４成分の質量濃度は、１０質量％以上かつ３０質量％以下である、
請求項１、２または４に記載の組成物。
【請求項１０】
前記第３成分は、粒子径が第１粒子径である黒色粒子を含み、
前記第４成分は、粒子径が第２粒子径である非黒色粒子を含み、
前記第２粒子径は、前記第１粒子径の１０倍以上かつ２０００倍以下である、
請求項１、２または４に記載の組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光硬化性の組成物に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
光硬化性の組成物は、光造形法などに用いられる。特許文献１には、積層造形法に使用される組成物であって、積層造形プロセス時に有機揮発性物質が生成されない組成物が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０６８１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
光硬化性の組成物には硬化性が良い（硬化し易い）ことが求められる。しかし、光硬化性の組成物が光重合開始剤を含有する場合、光重合開始剤は、ＵＶ光等の活性エネルギー光線が照射されることで分解され、硬化物内には光重合開始剤に由来する揮発性有機化合物（ＶＯＣ；ＶｏｌａｔｉｌｅＯｒｇａｎｉｃＣｏｍｐｏｕｎｄｓ）成分が残存する場合がある。係るＶＯＣは硬化物から放出されると考えられる。このようなＶＯＣは環境負荷の観点から低減が求められる。光重合開始剤を減らすことでＶＯＣを低減することはできうるが、硬化性も低下する。
【０００５】
そこで本開示は、光硬化性の組成物において、硬化性とＶＯＣ低減の両立に有利な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の観点は、
光硬化性の組成物であって、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
非黒色粒子からなる第４成分と、
を有し、
前記組成物における前記第４成分の質量濃度は、前記第３成分の質量濃度の１００倍よりも大きく３０００倍よりも小さいことを特徴とする。
【０００７】
本開示の第２の観点は、
光硬化性の組成物であって、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
非黒色粒子からなる第４成分と、
を有し、
前記第１成分は、環化重合性化合物を含み、
前記第３成分は、ｐＨが４．０以下または９．０以上である黒色粒子を含み、
前記第４成分は、塩を含有する非黒色粒子を含む、
ことを特徴とする。
【０００８】
本開示の第３の観点は、
光硬化性の組成物であって、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
を有し、
前記第１成分は、環化重合性化合物を含み、
前記組成物における前記第３成分の質量濃度は、０．０１質量％以上かつ０．１０質量％未満であることを特徴とする。
【０００９】

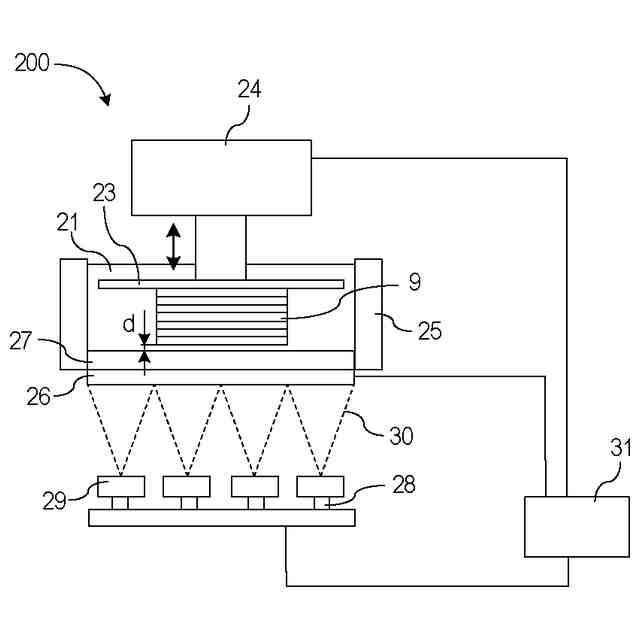

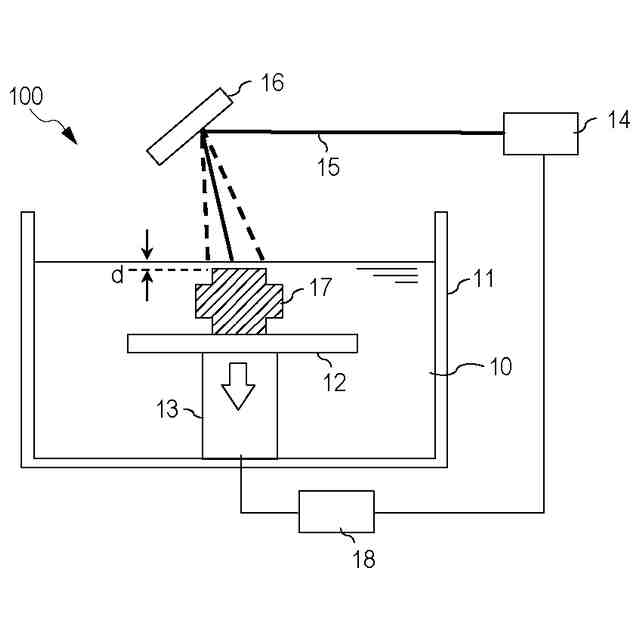

本開示の第４の観点は、
光硬化性の組成物を層状に配置する工程と、
前記層状の前記組成物に光を照射して硬化させる工程と、
を繰り返して積層体を造形する物品の製造方法であって、
前記組成物が、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
非黒色粒子からなる第４成分と、
を有し、
前記第３成分は、ｐＨが４．０以下または９．０以上である黒色粒子を含み、
前記第４成分は、塩を含有する非黒色粒子を含む、
ことを特徴とする製造方法。
【００１０】
本開示の第５の観点は、
光硬化性の組成物を層状に配置する工程と、
前記層状の前記組成物に光を照射して硬化させる工程と、
を繰り返して積層体を造形する物品の製造方法であって、
前記組成物が、
光重合性化合物からなる第１成分と、
光重合開始剤からなる第２成分と、
黒色粒子からなる第３成分と、
非黒色粒子からなる第４成分と、
を有し、
前記組成物における前記第３成分の質量濃度は、０．０１質量％以上かつ０．１０質量％未満であり、
前記第４成分は、難燃剤を含有する非黒色粒子を含む、
ことを特徴とする。

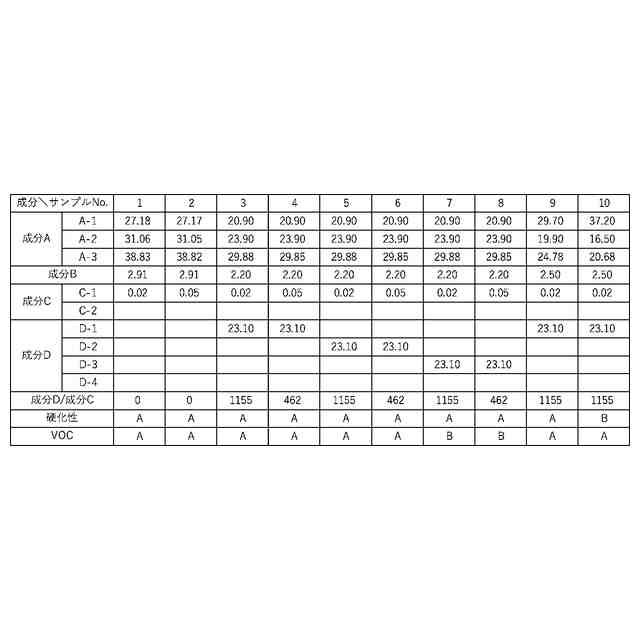

【発明の効果】
（【００１１】以降は省略されています）

関連特許
