発明の名称画像形成装置及び画像形成装置の調整方法
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B41J 29/00 20060101AFI20251113BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】2つの筐体間の上下方向の間隔の調整を容易に行える構成及び方法を提供する。
【解決手段】固定部材10は、上下方向に関して第1位置において、第1筐体200と第2筐体300とのX方向の間隔が所定の間隔となるように第1筐体200と第2筐体300とを固定する。調整固定部材20は、上下方向に関して第1位置と異なる第2位置において、第1筐体200と第2筐体300とのX方向の間隔を調整可能に第1筐体200と第2筐体300とを固定する。
【選択図】図15
特許請求の範囲【請求項１】
記録材に画像を形成する画像形成装置であって、
記録材が搬送される第１搬送経路を有する第１筐体と、
上下方向に直交する第１方向に関して前記第１筐体と分離及び連結が可能であって、前記第１筐体と連結された状態で前記第１搬送経路と接続されて記録材が搬送される第２搬送経路を有する第２筐体と、
上下方向に関して第１位置において、前記第１筐体と前記第２筐体との前記第１方向の間隔が所定の間隔となるように前記第１筐体と前記第２筐体とを固定する固定部材と、
上下方向に関して前記第１位置と異なる第２位置において、前記第１筐体と前記第２筐体との前記第１方向の間隔を調整可能に前記第１筐体と前記第２筐体とを固定する調整固定部材と、を備えたことを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記第２位置は、上下方向に関して前記第１位置の上方に位置することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第１筐体は、上下方向に関して前記第１搬送経路の下方に配置され、記録材が搬送される第３搬送経路を有し、
前記第２筐体は、上下方向に関して前記第２搬送経路の下方に配置され、前記第１筐体と前記第２筐体とが連結された状態で前記第３搬送経路と接続されて記録材が搬送される第４搬送経路を有することを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第２位置は、上下方向に関して前記第１搬送経路と前記第３搬送経路との間に位置することを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記調整固定部材は、前記第１筐体と前記第２筐体とを連結する連結部材と、前記連結部材を前記第２筐体に対して締結する締結部と、を有し、
前記連結部材は、前記第１筐体に固定される固定部と、前記固定部と一体に形成され、前記締結部により締結されていない状態で前記第２筐体に対して前記第１方向の位置を変更可能な変更部とを有することを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記連結部材は、第１連結部材であり、
前記締結部は、前記第２筐体に対して上下方向及び前記第１方向に位置決めされ、前記第１連結部材に締結される第２連結部材を有し、
前記第２連結部材は、前記第２筐体に対して位置決めがなされ、且つ、前記第１連結部材に締結されていない状態で前記変更部に対して前記第１方向の相対位置が変更可能であることを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記第１連結部材と前記第２連結部材との何れか一方の部材は、他方の部材に対する前記第１方向に関する位置を示す指示部を有することを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記指示部は、第１指示部であり、
前記第１連結部材は、前記第２筐体に対する上下方向に関する位置を示す第２指示部を有することを特徴とする請求項７に記載の画像形成装置。
【請求項９】
前記第２筐体は、前記第２筐体が設置される設置面に対して前記第２筐体の上下方向の位置を調整可能な複数の上下方向調整部を有することを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記複数の上下方向調整部は、前記設置面に接する車輪と、前記第２筐体に固定され、且つ、前記車輪に対して上下方向の位置を変更可能な上下方向変更部とを有することを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複写機、プリンタ、ファクシミリ、これらの複数の機能を有する複合機などの画像形成装置であって、複数の筐体を連結することで構成される画像形成装置、及び、このような画像形成装置の調整方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
画像形成装置として、従来から複数の筐体を分割及び連結可能とした構成が知られている。このような構成において、分割された２つの筐体がそれぞれ有する記録材の搬送経路が相対的に離れたり傾いたりすると、２つの筐体間で記録材が搬送される際に、記録材のジャムや斜行などの搬送不良が発生する虞がある。このため、特許文献１では、２つの筐体の奥側に設けられた回転軸機構と、前側に設けられた筐体間距離調整部材を用いて、２つの筐体内の搬送経路を適正な角度関係にする構成が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５９７３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成の場合、２つの筐体の前側と奥側とで筐体間の間隔を調整しているが、２つの筐体間の上下方向の間隔を調整することが求められる場合がある。例えば、装置を設置する設置面が必ずしも平坦であるとは限らない。装置の設置時に、分割された複数の筐体を連結する構成の場合、装置が大型であることが多く、設置面の面積も大きなものとなるため、設置面の傾斜の影響をより受けやすくなる。このような場合、２つの筐体間の上下方向の間隔を調整することが特に求められる。
【０００５】
ここで、２つの筐体の上側と下側のそれぞれにおいて筐体同士の間隔を計測しながら、２つの筐体を連結することで、２つの筐体間の上下方向の間隔を調整することが考えられる。しかしながら、上側と下側のそれぞれにおいて筐体同士の間隔を計測しながら２つの筐体を連結する場合、作業に時間がかかり面倒である。
【０００６】
本発明は、２つの筐体間の上下方向の間隔の調整を容易に行える構成及び方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、記録材に画像を形成する画像形成装置であって、記録材が搬送される第１搬送経路を有する第１筐体と、上下方向に直交する第１方向に関して前記第１筐体と分離及び連結が可能であって、前記第１筐体と連結された状態で前記第１搬送経路と接続されて記録材が搬送される第２搬送経路を有する第２筐体と、上下方向に関して第１位置において、前記第１筐体と前記第２筐体との前記第１方向の間隔が所定の間隔となるように前記第１筐体と前記第２筐体とを固定する固定部材と、上下方向に関して前記第１位置と異なる第２位置において、前記第１筐体と前記第２筐体との前記第１方向の間隔を調整可能に前記第１筐体と前記第２筐体とを固定する調整固定部材と、を備えたことを特徴とする画像形成装置である。
【０００８】
本発明の一態様は、記録材が搬送される第１搬送経路を有する第１筐体と、上下方向に直交する第１方向に関して前記第１筐体と分離及び連結が可能であって、前記第１筐体と連結された状態で前記第１搬送経路と接続されて記録材が搬送される第２搬送経路を有する第２筐体と、を備え、記録材に画像を形成する画像形成装置の調整方法であって、上下方向に関して第１位置において、前記第１筐体と前記第２筐体とを固定する第１工程と、前記第１工程の後に、上下方向に関して前記第１位置と異なる第２位置において、前記第１筐体と前記第２筐体との前記第１方向の間隔を調整する調整工程と、前記調整工程の後に、上下方向に関して前記第２位置において、前記第１筐体と前記第２筐体とを固定する第２工程と、有することを特徴とする画像形成装置の調整方法である。
【発明の効果】
【０００９】
本発明によれば、２つの筐体間の上下方向の隙間の調整を容易に行える。
【図面の簡単な説明】
【００１０】
実施形態に係るインクジェット記録装置を示す概略構成断面図。
実施形態に係る第１筐体の斜視図。
実施形態に係る第１筐体の左側面図。
実施形態に係る第２筐体の斜視図。
実施形態に係る第２筐体の右側面図。

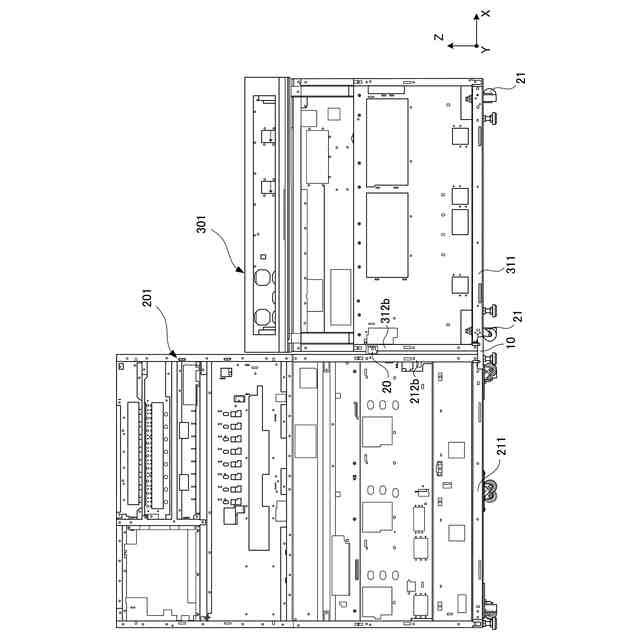

実施形態に係る第１筐体及び第２筐体を連結した状態を示す正面図。

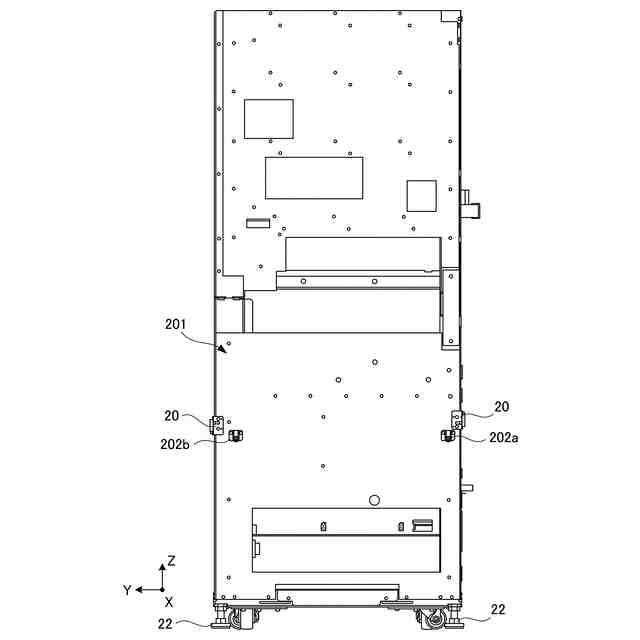

実施形態に係る第１筐体及び第２筐体を連結した状態を示す背面図。

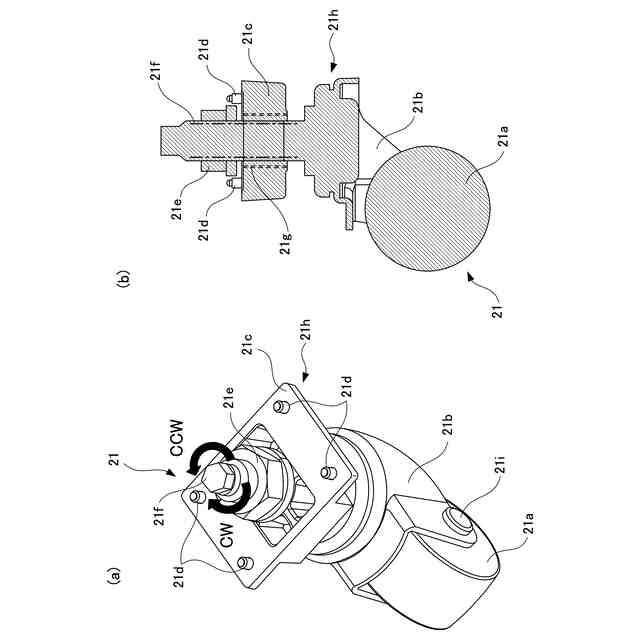

（ａ）実施形態に係るキャスターの斜視図、（ｂ）実施形態に係るキャスターの断面図。

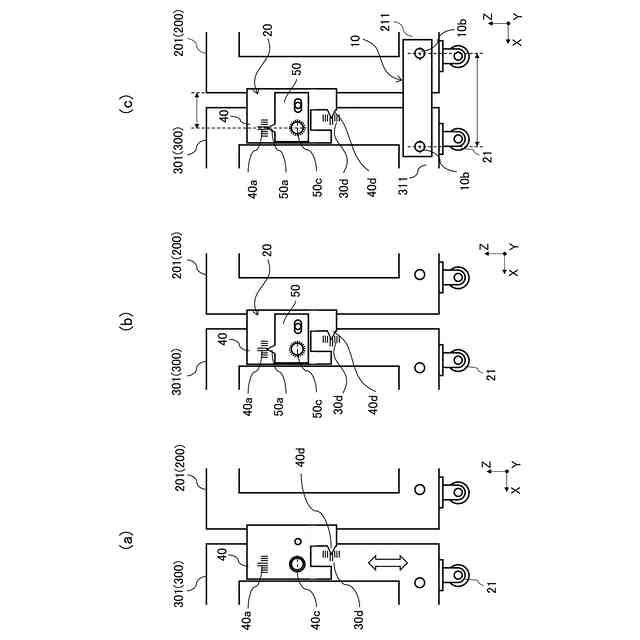

（ａ）実施形態に係る第１筐体及び第２筐体を連結した状態を上方から見た模式図、（ｂ）実施形態に係る第１筐体及び第２筐体の間隔調整を説明する図。
（ａ）実施形態に係る調整固定部材の正面図、（ｂ）実施形態に係る調整固定部材を表側から見た斜視図、（ｃ）実施形態に係る調整固定部材を裏側から見た斜視図。
（ａ）実施形態に係る調整固定部材のＸ方向に関する目盛りと指示部の拡大図、（ｂ）実施形態に係る調整固定部材のＺ方向に関する目盛りと指示部の拡大図。
実施形態に係る第１筐体と第２筐体を正面側において調整固定部材により連結する様子を示す斜視図。
実施形態に係る第１筐体と第２筐体を背面側において調整固定部材により連結する様子を示す斜視図。
実施形態に係る第１筐体と第２筐体を正面側において固定部材により連結する様子を示す斜視図。
実施形態に係る第１筐体と第２筐体の連結作業において、（ａ）Ｚ方向の調整を説明する図、（ｂ）第２連結部材を第２筐体に位置決めした状態を示す図、（ｃ）固定部材により第１筐体と第２筐体の下部を連結した状態を示す図。
固定部材により第１筐体と第２筐体の下部を連結しない状態で、第１筐体と第２筐体の間隔調整を行う様子を示す図。
