公開番号2025171322
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076532
出願日2024-05-09
発明の名称プログラム、制御方法および情報処理装置
出願人キヤノン株式会社
代理人個人
主分類G06F 3/12 20060101AFI20251113BHJP(計算;計数)
要約【課題】設定画面上での印刷用紙の選択を行う際、誤選択を低減することができるプログラム、制御方法および情報処理装置を提供することを目的とする。
【解決手段】プログラムは、印刷手段(印刷部211)と給紙手段(給紙部215)とを備える印刷装置200での印刷条件を設定する。プログラムは、コンピュータ(CPU101)に、印刷装置200での印刷で使用可能な全印刷用紙のサイズに関する情報を含む第1情報を印刷装置200から取得させるとともに、給紙手段に給紙可能状態となっている印刷用紙のサイズに関する情報を含む第2情報を印刷装置200から取得させ、第1情報に含まれる全印刷用紙のサイズの中から、第2情報に含まれる給紙可能状態の印刷用紙のサイズよりも大きい印刷用紙のサイズを除外した、残りの印刷用紙のサイズに関する第3情報を、印刷装置200での印刷条件を設定する設定画面に表示する制御を行わせる。
【選択図】図5
特許請求の範囲【請求項１】
画像を印刷用紙に印刷する印刷手段と、前記印刷用紙が載置され、該印刷用紙を前記印刷手段に供給する給紙手段とを備える印刷装置での印刷条件を設定するためのプログラムであって、
コンピュータに、
前記印刷装置での印刷で使用可能な全印刷用紙のサイズに関する情報を含む第１情報を前記印刷装置から取得させるとともに、前記給紙手段に載置され、前記印刷手段に供給可能な給紙可能状態となっている印刷用紙のサイズに関する情報を含む第２情報を前記印刷装置から取得させ、
前記第１情報に含まれる前記全印刷用紙のサイズの中から、前記第２情報に含まれる前記給紙可能状態の印刷用紙のサイズよりも大きい印刷用紙のサイズを除外した、残りの印刷用紙のサイズに関する第３情報を、前記印刷装置での印刷条件を設定する設定画面に表示する制御を行わせることを特徴とするプログラム。
続きを表示（約 1,200 文字）【請求項２】
前記設定画面に表示する前記第３情報として、該第３情報をリスト化したものを前記コンピュータに生成させることを特徴とする請求項１に記載のプログラム。
【請求項３】
前記第１情報に含まれる前記全印刷用紙のサイズの中における、前記第２情報に含まれる前記給紙可能状態の印刷用紙のサイズよりも大きいサイズに関する情報を、前記設定画面に表示する制御を、前記コンピュータに行わせることを特徴とする請求項１に記載のプログラム。
【請求項４】
前記給紙可能状態の前記印刷用紙が前記給紙手段から搬送される搬送方向と直交する方向を前記印刷用紙の幅方向としたとき、前記第１情報は、前記全印刷用紙の幅に関する情報であり、前記第２情報は、前記給紙可能状態の印刷用紙の幅に関する情報であることを特徴とする請求項１に記載のプログラム。
【請求項５】
前記給紙手段は、前記印刷用紙としてのカット紙とロール紙とがそれぞれ前記印刷手段に供給可能に選択されるものであり、
前記第２情報は、前記ロール紙の幅に関する情報であることを特徴とする請求項４に記載のプログラム。
【請求項６】
前記第３情報を前記設定画面に表示する制御に先立って、前記第１情報に含まれる前記全印刷用紙のサイズの中における、前記第２情報に含まれる前記給紙可能状態の印刷用紙のサイズよりも大きいサイズの有無を、前記コンピュータに判断させることを特徴とする請求項１に記載のプログラム。
【請求項７】
前記有無の判断の結果、有りと判断された場合には、前記第３情報を前記設定画面に表示する制御を前記コンピュータに行わせ、無しと判断された場合には、前記第３情報を前記設定画面に表示する制御を省略することを特徴とする請求項６に記載のプログラム。
【請求項８】
前記第３情報を前記設定画面に表示する制御の省略に代えて、前記第１情報を前記設定画面に表示する制御を前記コンピュータに行わせることを特徴とする請求項７に記載のプログラム。
【請求項９】
前記設定画面での前記第３情報の表示の有効と無効とが選択可能であり、
前記設定画面での前記第３情報の表示の有効が選択されている場合に、前記第３情報を前記設定画面に表示する制御を前記コンピュータに行わせることを特徴とする請求項１に記載のプログラム。
【請求項１０】
前記印刷手段は、印刷ジョブを実行することにより、前記印刷用紙に対する印刷を行うものであり、
前記印刷ジョブ実行で用いられる印刷用紙のサイズと、前記給紙可能状態となっている印刷用紙のサイズとが一致しているか否かを前記コンピュータに判断させることを特徴とする請求項１に記載のプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プログラム、制御方法および情報処理装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
近年、パーソナルコンピュータ等の情報処理装置から印刷装置に対して印刷ジョブを送信する際には、印刷装置の製造元等であるベンダから提供される専用プリンタドライバを介さずに、情報処理装置のＯＳに内蔵された汎用の印刷プロトコルが用いられている。この印刷プロトコル（標準規格プロトコル）の一例としては、ＩＰＰ（ＩｎｔｅｒｎｅｔＰｒｉｎｔｉｎｇＰｒｏｔｏｃｏｌ）が知られている。情報処理装置と印刷装置との間では、ＩＰＰに従った通信によって印刷処理が実行される。また、印刷装置の能力応答としては、例えば、用紙種類、用紙サイズ、給紙トレイ等の各種の情報が含まれる用紙情報を構築して、ＩＰＰを介して用紙情報が取得される。例えば特許文献１には、印刷を行うときに設定された印刷条件での印刷が可能か否かを判断して、その判断の結果、印刷不可能であると判断された場合には、その旨を通知する画像形成装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１２３１０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
印刷装置の機種によっては、ロール紙を印刷用紙として使用可能なものがある。また、印刷装置の機種やＯＳの種類によっては、印刷設定が行われる際に、印刷装置が対応している全用紙サイズを印刷設定画面に表示するものがある。例えば印刷装置が、ロール紙を印刷用紙として使用可能で、かつ、印刷装置が対応している全用紙サイズを印刷設定画面に表示する場合、当該印刷設定画面は、全用紙サイズにロール紙の幅が含まれた画面となる。このような印刷設定画面では、印刷装置に例えばＡ３ロール紙（幅が２９７ｍｍのロール紙）が設置された場合でも、ユーザは、Ａ３ロール紙よりも幅が大きいＡ２サイズのカット紙や幅が４２０ｍｍのロール紙を選択することができる。そして、Ａ２サイズのカット紙が選択された状態で印刷が実行された際には、画像はＡ２サイズのカット紙に適した大きさで印刷されるため、Ａ３ロール紙上では、ユーザが意図しないクリッピングによる画像欠損が生じるという問題がある。また、Ａ３ロール紙を選択すべきところ、Ａ２サイズのカット紙を選択することができてしまうため、印刷設定画面上での用紙選択が誤選択となるおそれがある。また、印刷装置に対するＡ３ロール紙からＡ２ロール紙への交換作業は、例えばＡ３サイズのカット紙をＡ２サイズのカット紙に交換する作業よりも容易ではない。
【０００５】
本発明は、上記の課題に鑑みてなされたものである。本発明は、設定画面上での印刷用紙の選択を行う際、誤選択を低減することができるプログラム、制御方法および情報処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明のプログラムは、画像を印刷用紙に印刷する印刷手段と、前記印刷用紙が載置され、該印刷用紙を前記印刷手段に供給する給紙手段とを備える印刷装置での印刷条件を設定するためのプログラムであって、コンピュータに、前記印刷装置での印刷で使用可能な全印刷用紙のサイズに関する情報を含む第１情報を前記印刷装置から取得させるとともに、前記給紙手段に載置され、前記印刷手段に供給可能な給紙可能状態となっている印刷用紙のサイズに関する情報を含む第２情報を前記印刷装置から取得させ、前記第１情報に含まれる前記全印刷用紙のサイズの中から、前記第２情報に含まれる前記給紙可能状態の印刷用紙のサイズよりも大きい印刷用紙のサイズを除外した、残りの印刷用紙のサイズに関する第３情報を、前記印刷装置での印刷条件を設定する設定画面に表示する制御を行わせることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、設定画面上での印刷用紙の選択を行う際、誤選択を低減することができる。
【図面の簡単な説明】
【０００８】

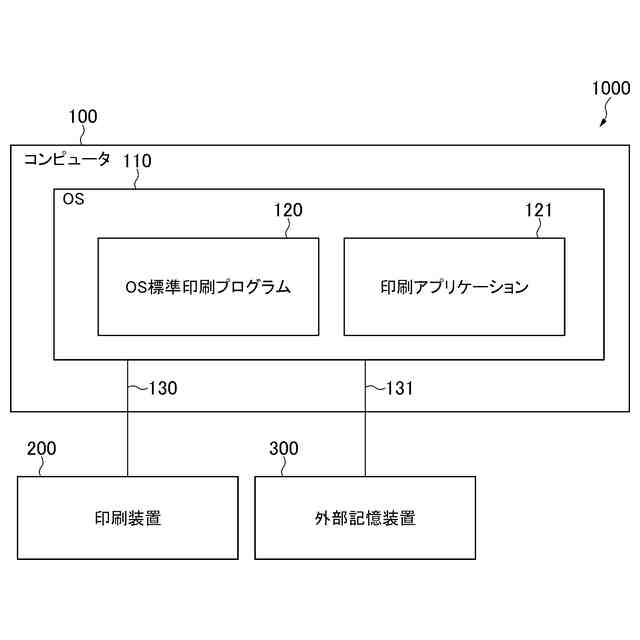

第１実施形態に係る印刷システムのハードウェア構成の一例を示すブロック図である。
コンピュータのハードウェア構成の一例を示すブロック図である。
印刷装置のハードウェア構成の一例を示すブロック図である。
ユーザ、印刷アプリケーション、ＯＳ標準印刷プログラム、印刷装置との間で実行される処理を示すシーケンス図である。

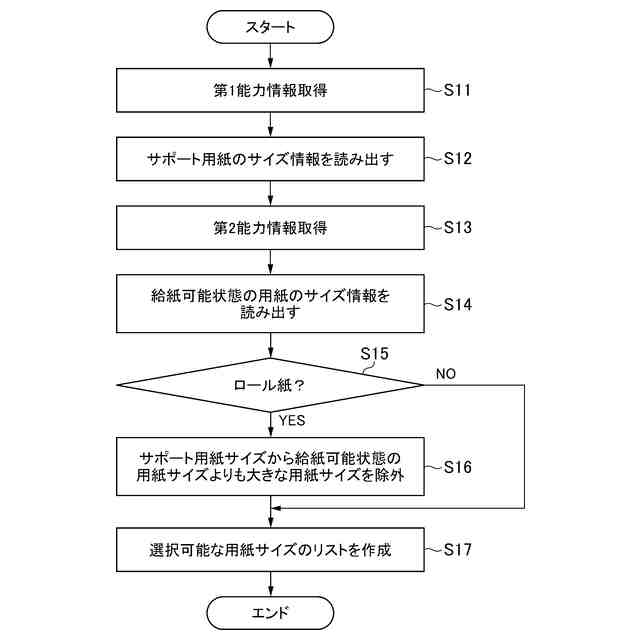

ＯＳ標準印刷プログラムで実行される処理を示すフローチャートである。

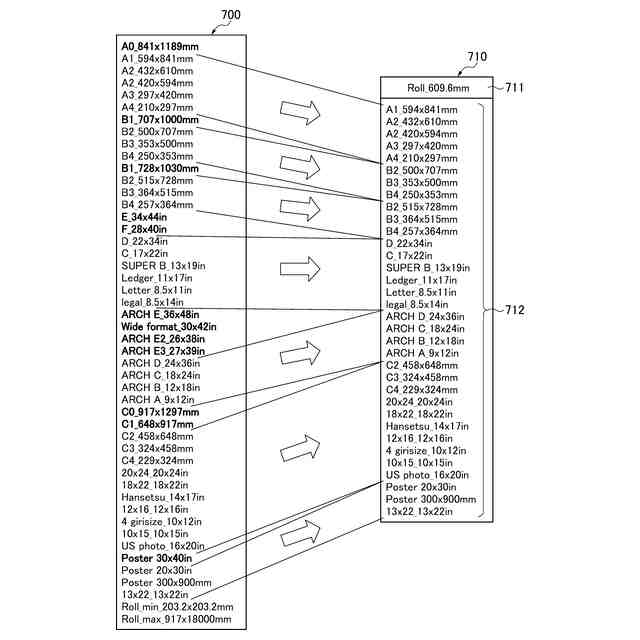

第１能力情報、第２能力情報、第３情報をそれぞれリスト化した図である。
コンピュータの表示部に表示される印刷設定画面の一例を示す図である。
第２実施形態に係るユーザ、印刷アプリケーション、ＯＳ標準印刷プログラム、印刷装置との間で実行される処理を示すシーケンス図である。

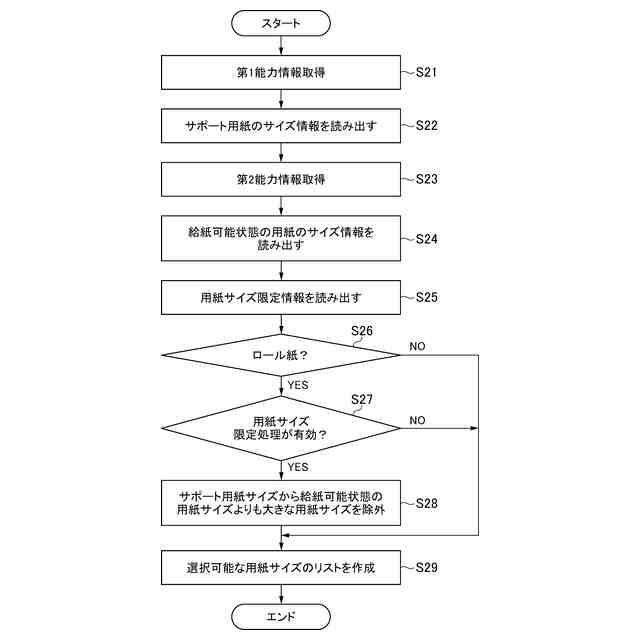

ＯＳ標準印刷プログラムで実行される処理を示すフローチャートである。
第３実施形態に係るユーザ、印刷アプリケーション、ＯＳ標準印刷プログラム、印刷装置との間で実行される処理を示すシーケンス図である。
コンピュータの表示部に表示される印刷設定画面の一例を示す図である。
第１能力情報をリスト化した図である。
【発明を実施するための形態】
【０００９】
以下、本発明の各実施形態について図面を参照しながら詳細に説明する。しかしながら、以下の各実施形態に記載されている構成はあくまで例示に過ぎず、本発明の範囲は各実施形態に記載されている構成によって限定されることはない。例えば、本発明を構成する各部は、同様の機能を発揮し得る任意の構成のものと置換することができる。また、任意の構成物が付加されていてもよい。また、各実施形態のうちの、任意の２以上の構成（特徴）を組み合わせることもできる。
【００１０】
＜＜第１実施形態＞＞
以下、図１～図６を参照して、第１実施形態について説明する。
（【００１１】以降は省略されています）
