公開番号2025148150
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048763
出願日2024-03-25
発明の名称撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04N 23/73 20230101AFI20250930BHJP(電気通信技術)
要約【課題】間欠電荷蓄積で電子ND機能を実現する場合に設定された露光期間での蓄積とならない場合がある。
【解決手段】間欠電荷蓄積制御可能な撮像素子と、シャッタ速度と電子ND効果量を設定する設定部と、間欠電荷蓄積時に電荷蓄積開始から終了までの時間を設定された露光期間に対して所定範囲内に収めるように間欠電荷蓄積パターンを設定する。
【選択図】図3
特許請求の範囲【請求項１】
光学像を電気信号に変換する撮像手段と、
前記撮像手段の露光期間を設定する設定手段と、
前記設定手段により設定された前記露光期間の開始タイミングおよび終了タイミングに対して、減光効果を得るために前記撮像手段による間欠電荷蓄積を行う際の最初の電荷蓄積の開始から最後の電荷蓄積の終了までのタイミングが所定範囲内に収まるように間欠電荷蓄積パターンを決定する制御手段と、
を有することを特徴とする撮像装置。
続きを表示（約 520 文字）【請求項２】
前記所定範囲は、１フレームの最後の電荷蓄積期間の終了タイミングと１フレームの露光期間の経過タイミングとのズレがユーザによる電荷蓄積期間の設定単位の範囲であることを特徴とする請求項１に記載の撮像装置。
【請求項３】
前記制御手段は、前記撮像手段による前記間欠電荷蓄積を行う際の各電荷蓄積を水平同期信号に同期して実行するように制御することを特徴とする請求項１に記載の撮像装置。
【請求項４】
前記制御手段は、前記撮像手段による前記間欠電荷蓄積を行う際の各電荷蓄積の電荷蓄積期間が前記水平同期信号の整数倍になるように制御することを特徴とする請求項３に記載の撮像装置。
【請求項５】
前記制御手段は、前記撮像手段による前記間欠電荷蓄積を行う際の各電荷蓄積期間を合計した期間が所望の減光効果を得るための電荷蓄積期間よりも短くなる場合に、電荷蓄積期間の不足分を信号増幅するように制御することを特徴とする請求項４に記載の撮像装置。
【請求項６】
前記制御手段は、ユーザにより設定された減光量に応じて前記間欠電荷蓄積パターンを決定することを特徴とする請求項１に記載の撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、家庭用ビデオカメラやデジタルスチルカメラなどの撮像装置が一般に普及している。これらの撮像装置には、メカシャッタ撮影よりも動作音が静かで高速連写撮影を行うことが可能な電子シャッタ撮影機能が搭載されている。
【０００３】
電子シャッタ撮影機能におけるグローバルシャッタ方式によれば、電荷蓄積の開始と終了を画面内で一括して行うことが可能となり、所謂ローリングシャッタ歪を発生させずに撮影を行うことができる。また、特許文献１に記載されているように、電荷蓄積を間欠的に行うことで、設定された露光期間に対して通常よりも入射光量を低減して撮影する電子ＮＤ機能を実現することが可能となる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１０９５０３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されている方法では、ユーザが設定した電荷蓄積期間内で間欠的に電荷蓄積を行うことで入射光量を低減した撮影を行った場合に、ユーザが意図している露光期間と異なる露光期間で撮影が行われる可能性がある。その場合、本来取得したい撮影画像とは異なる印象の画像が撮影されてしまうことになる。
【課題を解決するための手段】
【０００６】
本発明の撮像装置は、光学像を電気信号に変換する撮像手段と、前記撮像手段の露光期間を設定する設定手段と、前記設定手段により設定された前記露光期間の開始タイミングおよび終了タイミングに対して、減光効果を得るために前記撮像手段による間欠電荷蓄積を行う際の最初の電荷蓄積の開始から最後の電荷蓄積の終了までのタイミングが所定範囲内に収まるように間欠電荷蓄積パターンを決定する制御手段と、を有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、設定された露光期間内で所望の減光効果に基づく撮影画像を取得することができる。
【図面の簡単な説明】
【０００８】
実施形態における撮像装置のブロック図である。

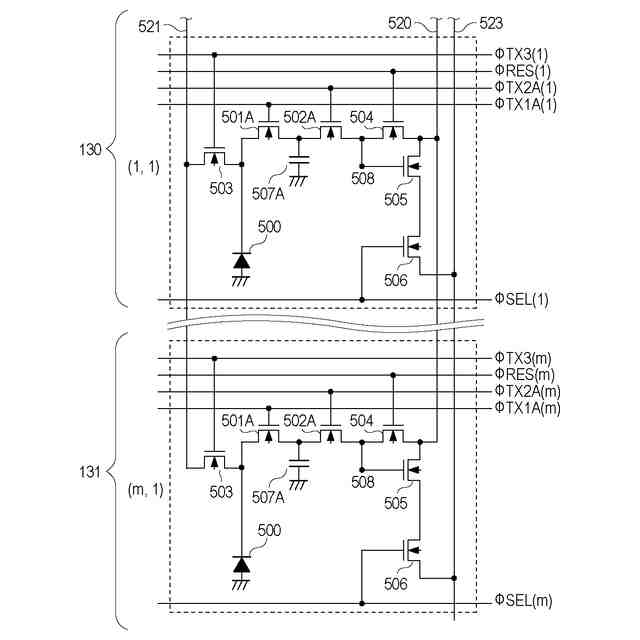

実施形態における撮像素子の一部を示した回路図である。

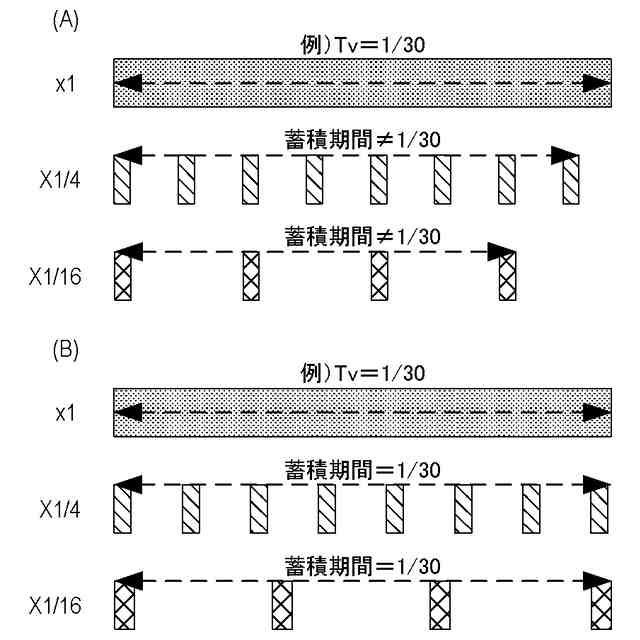

実施形態における間欠電荷蓄積のパターンを示した図である。

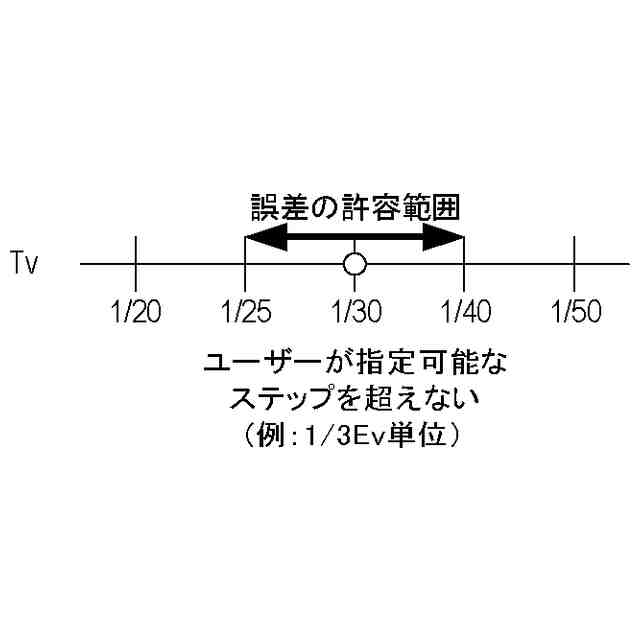

実施形態における間欠電荷蓄積の蓄積時間誤差許容範囲を示した図である。

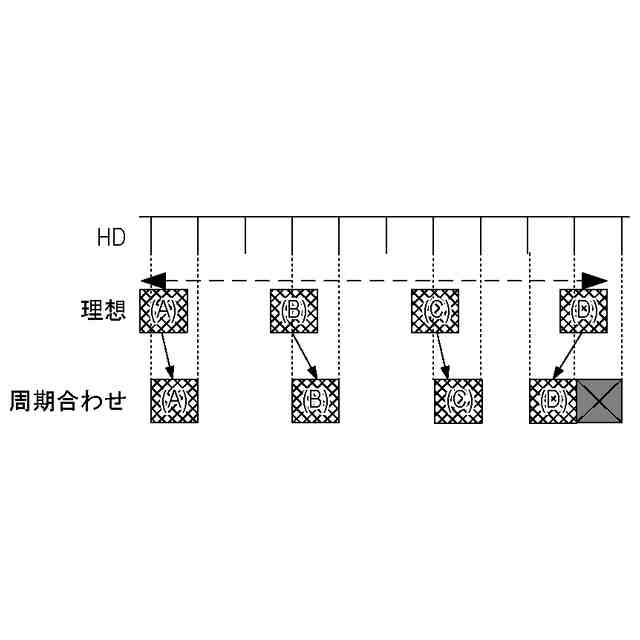

実施形態における間欠電荷蓄積の撮像周期合わせを示した図である。
実施形態における間欠電荷蓄積の撮像周期合わせゲイン補償を示した図である。

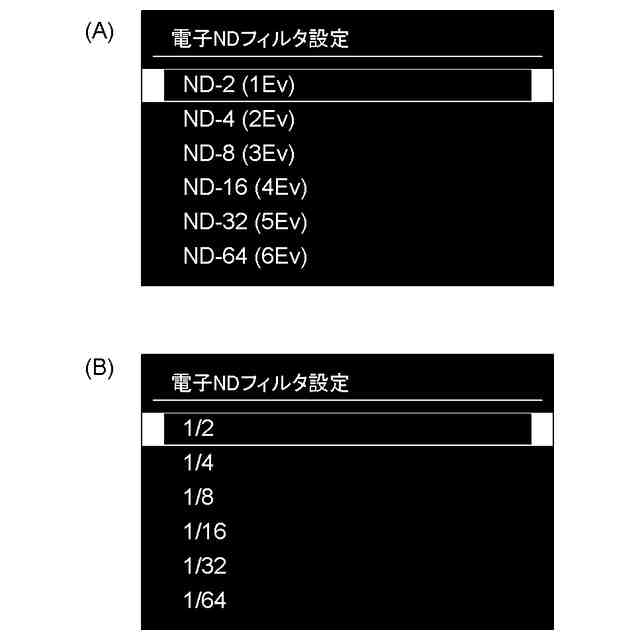

実施形態における電子ＮＤ機能の設定画面を示した図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、添付図面を参照して詳細に説明する。図１は、本発明の実施形態における撮像装置１００の概略構成を示すブロック図である。
【００１０】
図１において、撮影レンズ１０は、撮像素子１４上に光学像を結像する。機械式シャッタ１２は、絞り機能を備え、撮像素子１４に到達する光学像の光量を調整することができる。撮像素子１４は、光学像を電気信号に変換し、Ａ／Ｄ変換器１６は、撮像素子１４から出力されるアナログ信号をデジタル信号に変換する。なお、Ａ／Ｄ変換器１６は、撮像素子１４に内蔵されていてもよい。
（【００１１】以降は省略されています）
