公開番号2025170515
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075157
出願日2024-05-07
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類G03G 15/08 20060101AFI20251112BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】従来の技術を発展させた新たな形態の画像形成装置を提供する。
【解決手段】軸線方向に延びる回転軸線の周りに回転可能なロータリと、ロータリに支持され、トナーを排出する排出口を有するトナーカートリッジと、ロータリに支持され、排出口から排出されるトナーを受け入れる受入口53bと、受入口53bから受け入れたトナーを収容する収容室53aと、収容室53aに収容されたトナーを担持する現像ローラと、を有する現像ユニット50と、を備える画像形成装置において、現像ユニット50はガイド部53gを備え、ガイド部53gはロータリが回転したときに収容室53aに収容されたトナーを軸線方向において受入口から離れるようにガイドするように構成されている。
【選択図】図15
特許請求の範囲【請求項１】
軸線方向に延びる回転軸線の周りに回転可能なロータリと、
前記ロータリに支持され、トナーを排出する排出口を有するトナーカートリッジと、
前記ロータリに支持され、前記排出口から排出されるトナーを受け入れる受入口と、前記受入口から受け入れたトナーを収容する収容室と、前記収容室に収容されたトナーを担持する現像ローラと、を有する現像ユニットと、
を備える画像形成装置において、
前記現像ユニットはガイド部を備え、前記ガイド部は前記ロータリが回転したときに前記収容室に収容されたトナーを前記軸線方向において前記受入口から離れるようにガイドするように構成されていることを特徴とする画像形成装置。
続きを表示（約 1,300 文字）【請求項２】
前記ガイド部は、前記軸線方向に対して傾斜した方向に延びるように設けられている請求項１に記載の画像形成装置。
【請求項３】
前記ガイド部は、前記回転軸線から遠い外側端の方が、前記回転軸線に近い内側端よりも、前記軸線方向における前記収容室の中央に近い位置となるように、前記軸線方向に対して傾斜している請求項２に記載の画像形成装置。
【請求項４】
前記ガイド部は、前記回転軸線から遠い外側端が、前記軸線方向における前記収容室の一端側に位置し、前記回転軸線に近い内側端が、前記軸線方向における前記収容室の他端側に位置するように、前記軸線方向に対して傾斜している請求項２に記載の画像形成装置。
【請求項５】
前記ガイド部は、前記回転軸線に近い内側端の方が、前記回転軸線から遠い外側端よりも、前記軸線方向における前記収容室の中央に近い位置となるように、前記軸線方向に対して傾斜している請求項２に記載の画像形成装置。
【請求項６】
前記ガイド部は、前記軸線方向と直交する方向に見たときに、前記受入口とオーバーラップする部分を有する請求項２に記載の画像形成装置。
【請求項７】
前記ガイド部は、前記軸線方向に沿って、複数並ぶように配置されている請求項２に記載の画像形成装置。
【請求項８】
複数の前記ガイド部は、
前記軸線方向と直交する方向に見たときに、前記受入口とオーバーラップする部分を有する第１ガイド部と、
前記軸線方向と直交する方向に見たときに、前記受入口とオーバーラップしない第２ガイド部と、
を含み、
少なくとも前記第２ガイド部は、前記軸線方向において、前記回転軸線から遠い外側端の方が、前記回転軸線に近い内側端よりも、前記受入口から離れた位置となるように、前記軸線方向に対して傾斜している請求項７に記載の画像形成装置。
【請求項９】
前記ロータリの回転位相のうち、
前記ガイド部がトナーを前記軸線方向において前記受入口から離れる方向にガイドする回転位相を第１回転位相とし、
前記トナーカートリッジと前記現像ユニットの位置関係が前記排出口から前記受入口にトナーが移動可能な位置関係となる回転位相を第２回転位相とし、
前記ロータリに前記トナーカートリッジが着脱される回転位相を着脱位相とすると、
前記ロータリが前記着脱位相から一回転する間において、前記第２回転位相は前記第１回転位相の後に位置している請求項１に記載の画像形成装置。
【請求項１０】
前記収容室の内面は、前記ロータリの回転による前記現像ユニットの移動方向において、下流から上流に向かう方向に面した第１面を含み、
前記受入口は、前記第１面で開口し、
前記第１回転位相において、前記ガイド部は、少なくとも前記第１面に沿って移動するトナーを前記受入口から離れる方向にガイドする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、複数本の現像ユニットを備えたロータリを回転させることでカラー画像を形成するロータリ現像方式が知られている。特許文献１、２には、複数本の現像ユニットを備えたロータリと、該ロータリに対してそれぞれ着脱可能な複数のトナーカートリッジ（トナー収容容器）と、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
トナーカートリッジから現像ユニットにトナーが補給される際、現像ユニット内においては、トナーカートリッジと現像ユニットを連通する開口部付近にトナーが滞留し、現像ユニット内にトナーが不均一に分布することがあり、それが起因して濃度ムラなどの画像不良が発生することがあった。
【０００５】
本発明の目的は、トナー補給方式のロータリ現像方式において、現像ユニット内のトナーを均一に分布させることができる技術を提供することである。
【課題を解決するための手段】
【０００６】
上述の目的を達成するため、本発明の画像形成装置は、
軸線方向に延びる回転軸線の周りに回転可能なロータリと、
前記ロータリに支持され、トナーを排出する排出口を有するトナーカートリッジと、
前記ロータリに支持され、前記排出口から排出されるトナーを受け入れる受入口と、前記受入口から受け入れたトナーを収容する収容室と、前記収容室に収容されたトナーを担持する現像ローラと、を有する現像ユニットと、
を備える画像形成装置において、
前記現像ユニットはガイド部を備え、前記ガイド部は前記ロータリが回転したときに前記収容室に収容されたトナーを前記軸線方向において前記受入口から離れるようにガイドするように構成されていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、トナー補給方式のロータリ現像方式において、現像ユニット内のトナーを均一に分布させることができ、不均一な分布に起因する画像不良を抑制することが可能となる。
【図面の簡単な説明】
【０００８】

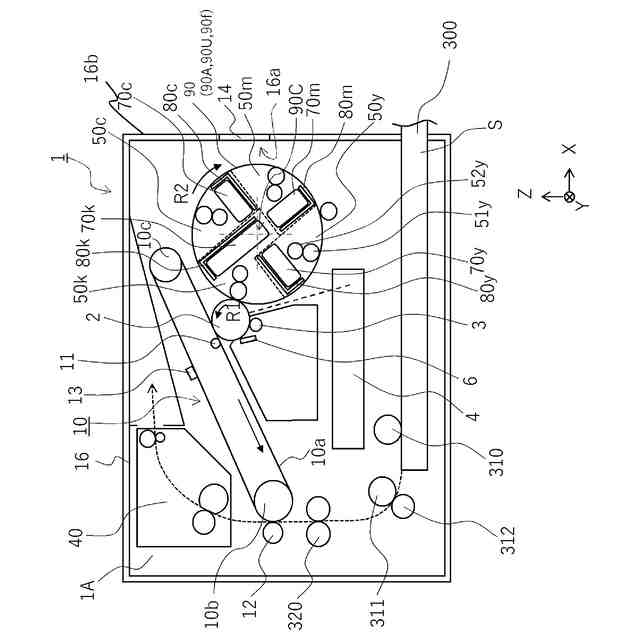

実施例１に係る画像形成装置の概略図。
実施例１に係る画像形成装置の構成図。

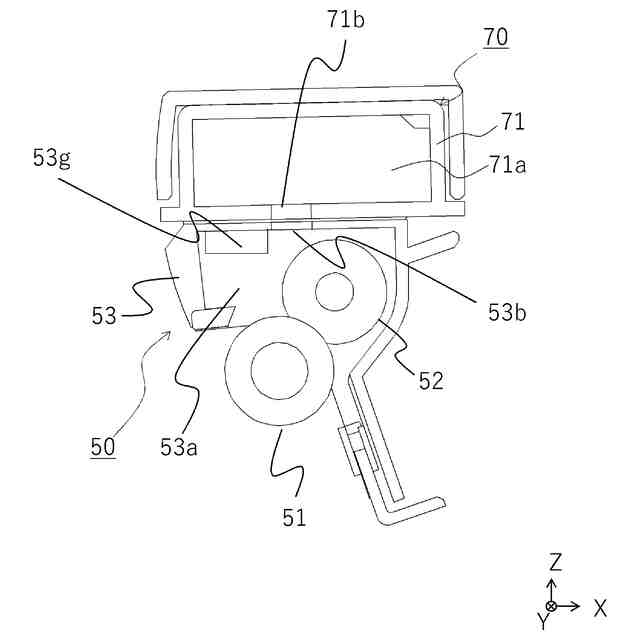

実施例１に係る現像ユニット、トナーカートリッジ及びトレイの模式図。
実施例１に係る画像形成装置の断面図。

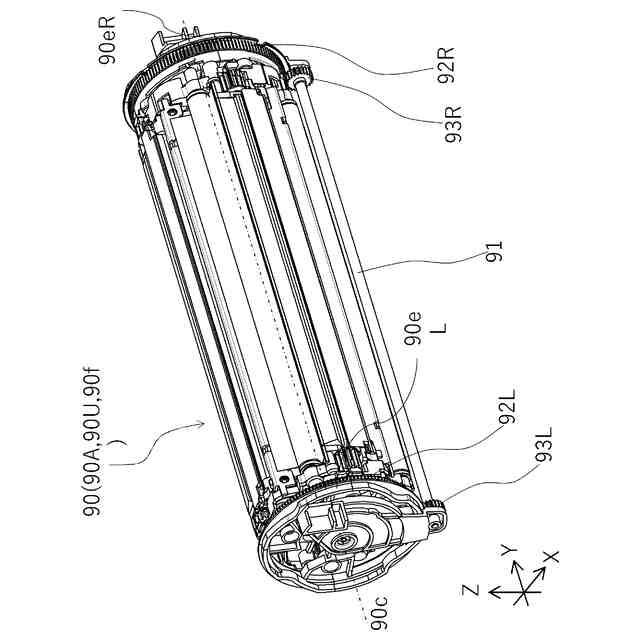

実施例１に係るロータリ本体の斜視図。
実施例１に係る画像形成装置の斜視図。
実施例１に係る画像形成装置の断面図。

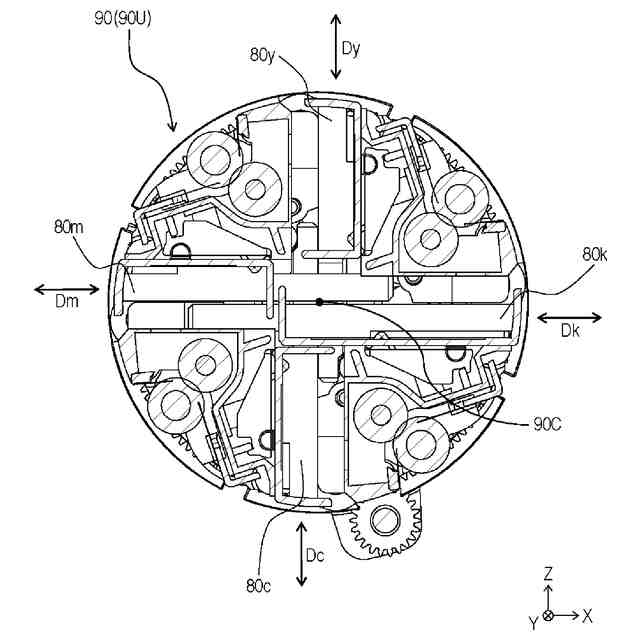

実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。

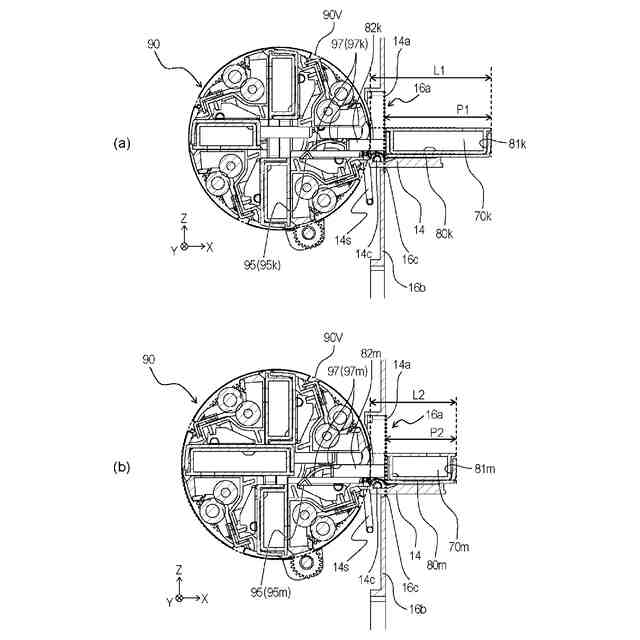

実施例１に係るトレイの移動に関する構成の説明図。
実施例１に係るトレイの移動に関する構成の説明図。
実施例１に係るトナーカートリッジの内部構造を示す図。
実施例１に係るトナーカートリッジの内部構造を示す断面図。

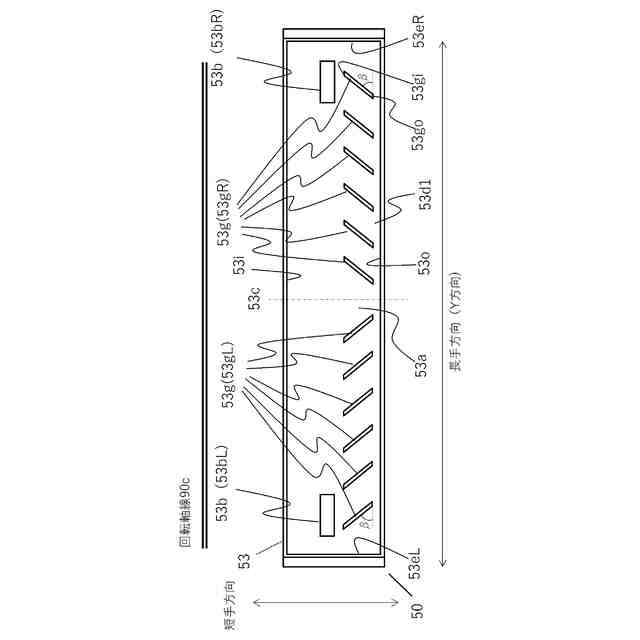

実施例１に係る現像ユニットの内部構造を示す図。
実施例１に係る現像ユニットの内部構造を示す断面図。
ロータリアセンブリの回転による現像ユニットの移動の様子を示す概略図。
実施例１に係る現像ユニットのガイドがトナーを案内する模式図
実施例２に係るトナーカートリッジの内部構造を示す図。
実施例２に係る現像ユニットの内部構造を示す図。
実施例３に係るトナーカートリッジの内部構造を示す図。
実施例３に係る現像ユニットの内部構造を示す図。
【発明を実施するための形態】
【０００９】
以下に図面を参照して、この発明を実施するための形態を、実施形態に基づいて例示的に詳しく説明する。ただし、この実施の形態に記載されている構成部品の寸法、材質、形状それらの相対配置などは、発明が適用される装置の構成や各種条件により適宜変更されるべきものである。すなわち、この発明の範囲を以下の実施の形態に限定する趣旨のものではない。また、以下の実施形態で説明されている特徴の全てが発明の解決手段に必須のものとは限らない。
【００１０】
＜実施例１＞
図１～図１２（ｂ）及び図１７を用いて、実施例１に係る画像形成装置１について説明する。
（【００１１】以降は省略されています）
