公開番号2025171096
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076091
出願日2024-05-08
発明の名称通信装置、通信方法及びプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 28/18 20090101AFI20251113BHJP(電気通信技術)
要約【課題】アクセスポイントとステーションとの間の通信におけるOFDMAの使用を柔軟に実行する通信装置及び方法を提供する。
【解決手段】無線通信システムにおいて、他の通信装置との間で実行する通信装置は、少なくとも一部の副搬送波が周波数軸上で不連続となるように配置された複数の副搬送波により構成される第1タイプのリソースユニット(RU)を少なくとも2つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いて直交周波数分割多元接続(OFDMA)によるデータの通信を行う第1の通信方式と、周波数軸上で連続するように配置された複数の副搬送波により構成される第2タイプのRUを少なくとも2つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いてOFDMAによるデータの通信を行う第2の通信方式とを使い分けてデータフレームの通信を行う。
【選択図】図14
特許請求の範囲【請求項１】
ＩＥＥＥ８０２．１１シリーズ規格に準拠した通信を他の通信装置との間で実行する通信装置であって、
少なくとも一部の副搬送波が周波数軸上で不連続となるように配置された複数の副搬送波により構成される第１タイプのリソースユニット（ＲＵ）を少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いて直交周波数分割多元接続（ＯＦＤＭＡ）によるデータの通信を行う第１の通信方式と、周波数軸上で連続するように配置された複数の副搬送波により構成される第２タイプのＲＵを少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いてＯＦＤＭＡによるデータの通信を行う第２の通信方式と、を使用して通信を実行可能な通信手段を有し、
前記通信手段は、
前記他の通信装置との間で前記第１の通信方式を使用してデータフレームの通信を行う場合、前記第１の通信方式を使用することを示す特定の値が設定された所定のフレームを前記他の通信装置へ送信することにより、前記第１の通信方式を使用することを前記他の通信装置に示し、
前記他の通信装置との間で前記第２の通信方式を使用してデータフレームの通信を行う場合、前記特定の値が設定されていない前記所定のフレームを前記他の通信装置へ送信することにより、前記第２の通信方式を使用することを前記他の通信装置に示し、
前記所定のフレームを送信した後に、当該所定のフレームにより示された通信方式を使用して前記他の通信装置との間でデータフレームの通信を行う
ことを特徴とする通信装置。
続きを表示（約 2,000 文字）【請求項２】
前記通信手段は、
前記他の通信装置が当該他の通信装置に割り当てられたＲＵを特定可能な特定情報をさらに含む前記所定のフレームを送信し、
前記特定の値の設定の有無と前記特定情報とに基づいて特定される前記他の通信装置が使用すべき副搬送波を用いて前記他の通信装置との間でデータフレームの通信を行う
ことを特徴とする請求項１に記載の通信装置。
【請求項３】
ＩＥＥＥ８０２．１１シリーズ規格に準拠した通信を他の通信装置との間で実行する通信装置であって、
少なくとも一部の副搬送波が周波数軸上で不連続となるように配置された複数の副搬送波により構成される第１タイプのリソースユニット（ＲＵ）を少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いて直交周波数分割多元接続（ＯＦＤＭＡ）によるデータの通信を行う第１の通信方式と、周波数軸上で連続するように配置された複数の副搬送波により構成される第２タイプのＲＵを少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いてＯＦＤＭＡによるデータの通信を行う第２の通信方式と、を使用して通信を実行可能な通信手段を有し、
前記通信手段は、
前記第１の通信方式を使用することを示す特定の値が設定された所定のフレームを前記他の通信装置から受信した場合、当該所定のフレームを受信した後に、前記第１の通信方式を使用して前記他の通信装置との間でデータフレームの通信を行い、
前記特定の値が設定されていない前記所定のフレームを前記他の通信装置から受信した場合、当該所定のフレームを受信した後に、前記第２の通信方式を使用して前記他の通信装置との間でデータフレームの通信を行う
ことを特徴とする通信装置。
【請求項４】
前記所定のフレームは、前記通信装置が当該通信装置に割り当てられたＲＵを特定可能な特定情報をさらに含み、
前記通信手段は、前記特定の値の設定の有無と前記特定情報とに基づいて特定される前記通信装置が使用すべき副搬送波を用いて前記他の通信装置との間でデータフレームの通信を行う
ことを特徴とする請求項３に記載の通信装置。
【請求項５】
前記所定のフレームは、Ｔｒｉｇｇｅｒフレームである
ことを特徴とする請求項１または３に記載の通信装置。
【請求項６】
前記所定の値は、前記所定のフレームにおける所定の領域において設定される
ことを特徴とする請求項１または３に記載の通信装置。
【請求項７】
前記所定の領域は、ＵｓｅｒＩｎｆｏフィールドである
ことを特徴とする請求項６に記載の通信装置。
【請求項８】
前記所定の領域は、ＣｏｍｍｏｎＩｎｆｏフィールドである
ことを特徴とする請求項６に記載の通信装置。
【請求項９】

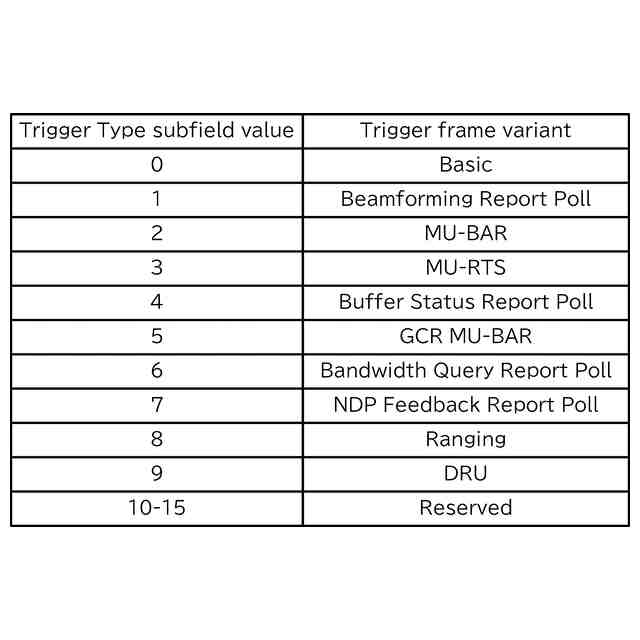

前記所定の領域は、前記ＣｏｍｍｏｎＩｎｆｏフィールドに含まれるＴｒｉｇｇｅｒＴｙｐｅサブフィールドである
ことを特徴とする請求項８に記載の通信装置。
【請求項１０】
ＩＥＥＥ８０２．１１シリーズ規格に準拠した通信を他の通信装置との間で実行する通信装置により実行される通信方法であって、
少なくとも一部の副搬送波が周波数軸上で不連続となるように配置された複数の副搬送波により構成される第１タイプのリソースユニット（ＲＵ）を少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いて直交周波数分割多元接続（ＯＦＤＭＡ）によるデータの通信を行う第１の通信方式と、周波数軸上で連続するように配置された複数の副搬送波により構成される第２タイプのＲＵを少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いてＯＦＤＭＡによるデータの通信を行う第２の通信方式と、を使用して通信を実行可能な通信工程を含み、
前記通信工程は、
前記他の通信装置との間で前記第１の通信方式を使用してデータフレームの通信を行う場合、前記第１の通信方式を使用することを示す特定の値が設定された所定のフレームを前記他の通信装置へ送信することにより、前記第１の通信方式を使用することを前記他の通信装置に示し、
前記他の通信装置との間で前記第２の通信方式を使用してデータフレームの通信を行う場合、前記特定の値が設定されていない前記所定のフレームを前記他の通信装置へ送信することにより、前記第２の通信方式を使用することを前記他の通信装置に示し、
前記所定のフレームを送信した後に、当該所定のフレームにより示された通信方式を使用して前記他の通信装置との間でデータフレームの通信を行う
ことを特徴とする通信方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＩＥＥＥ８０２．１１規格に準拠する直交周波数分割多元接続（ＯＦＤＭＡ）を用いた無線通信を行う技術に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
近年、通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）等の通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ／ｂｅ規格等が含まれる。さらなる通信の信頼性の向上のために、ＩＥＥＥ８０２．１１ｂｅ規格の後継規格として、ＩＥＥＥ８０２．１１ｂｎ規格の開発が進んでいる。ＩＥＥＥ８０２．１１ｂｎ規格を策定するＩＥＥＥ８０２．１１ＷＧ（ＷｏｒｋｉｎｇＧｒｏｕｐ）では、ＵＨＲＳＧにおいて、この規格の目標や検討範囲等が定められ、ＴＧｂｎにおいて、この規格に含まれるべき詳細な技術の内容が規定される予定である。なお、ＵＨＲＳＧは、ＵｌｔｒａＨｉｇｈＲｅｌｉａｂｉｌｉｔｙＳｔｕｄｙＧｒｏｕｐの略語である。また、ＴＧｂｎは、ＴａｓｋＧｒｏｕｐｂｎの略語である。
【０００３】
ＩＥＥＥ８０２．１１シリーズ規格では、スループットや周波数利用効率の向上のために直交周波数分割多元接続（ＯＦＤＭＡ）方式が用いられている。ＯＦＤＭＡは、ＯｒｔｈｏｇｏｎａｌＦｒｅｑｕｅｎｃｙＤｉｖｉｓｉｏｎＭｕｌｔｉｐｌｅＡｃｃｅｓｓの略語である。ＯＦＤＭＡでは、例えば、通信装置間で使用する周波数チャネルが周波数軸上で分割され、複数のユニットが形成される。それぞれのユニットは、ＲｅｓｏｕｃｅＵｎｉｔ（ＲＵ）と呼ばれる。アクセスポイント（ＡＰ）が、それぞれのＲＵを各ステーション（ＳＴＡ）に割り当てることにより、ＡＰと複数のＳＴＡとの間で並行して通信が行われるようになる。これにより、通信システム全体としての周波数利用効率が向上する。
【０００４】
一方、近年、多くの国において無線ＬＡＮが６ＧＨｚ帯の周波数を使用できるように法規制の整備が進んでいる。６ＧＨｚ帯の周波数を使用できることにより、無線ＬＡＮのスループットが、さらに向上できるようになる。しかし、６ＧＨｚ帯を使用する場合に求められる送信電力密度の法規制上の許容値は、従来から無線ＬＡＮにおいて使用されている周波数帯である２．４ＧＨｚ帯や５ＧＨｚ帯のそれと比較して小さい。そのため、ＩＥＥＥ８０２．１１ｂｎ規格の策定において、６ＧＨｚ帯を使用する場合の送信電力密度が法規制上の許容値を満たしながら、送信電力を高めるための技術が検討されている。例えば、非特許文献１では、少なくとも一部の副搬送波が周波数軸上で不連続となるように配置された複数の副搬送波により構成されるＲＵを用いて無線リソースの割当てを行うＯＦＤＭＡ方式が検討されている。このようなＲＵは、ＤｉｓｔｒｉｂｕｔｅｄＲｅｓｏｕｒｃｅＵｎｉｔ（ＤＲＵ）と呼ばれうる。
【先行技術文献】
【非特許文献】
【０００５】
ＬｉｎＹａｎｇ等、「ＨｉｇｈＬｅｖｅｌＴｈｏｕｇｈｔｓｏｎＤＵＲＤｅｓｉｇｎ（ＩＥＥＥ８０２．１１-２３／１９８８ｒ１）」、ＩＥＥＥ８０２．１１、２０２４年
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の１つの側面としては、アクセスポイントとステーションとの間の通信におけるＯＦＤＭＡの使用が柔軟に実行可能となる技術を提供する。
【課題を解決するための手段】
【０００７】
ＩＥＥＥ８０２．１１シリーズ規格に準拠した通信を他の通信装置との間で実行する通信装置は、少なくとも一部の副搬送波が周波数軸上で不連続となるように配置された複数の副搬送波により構成される第１タイプのリソースユニット（ＲＵ）を少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いて直交周波数分割多元接続（ＯＦＤＭＡ）によるデータの通信を行う第１の通信方式と、周波数軸上で連続するように配置された複数の副搬送波により構成される第２タイプのＲＵを少なくとも２つ以上用いて無線リソースの割当てを行い、当該無線リソースを用いてＯＦＤＭＡによるデータの通信を行う第２の通信方式と、を使用して通信を実行可能な通信手段を有し、前記通信手段は、前記他の通信装置との間で前記第１の通信方式を使用してデータフレームの通信を行う場合、前記第１の通信方式を使用することを示す特定の値が設定された所定のフレームを前記他の通信装置へ送信することにより、前記第１の通信方式を使用することを前記他の通信装置に示し、前記他の通信装置との間で前記第２の通信方式を使用してデータフレームの通信を行う場合、前記特定の値が設定されていない前記所定のフレームを前記他の通信装置へ送信することにより、前記第２の通信方式を使用することを前記他の通信装置に示し、前記所定のフレームを送信した後に、当該所定のフレームにより示された通信方式を使用して前記他の通信装置との間でデータフレームの通信を行う。
【発明の効果】
【０００８】
本発明の１つの側面によれば、アクセスポイントとステーションとの間の通信におけるＯＦＤＭＡの使用を柔軟に実行できるようになる。
【図面の簡単な説明】
【０００９】

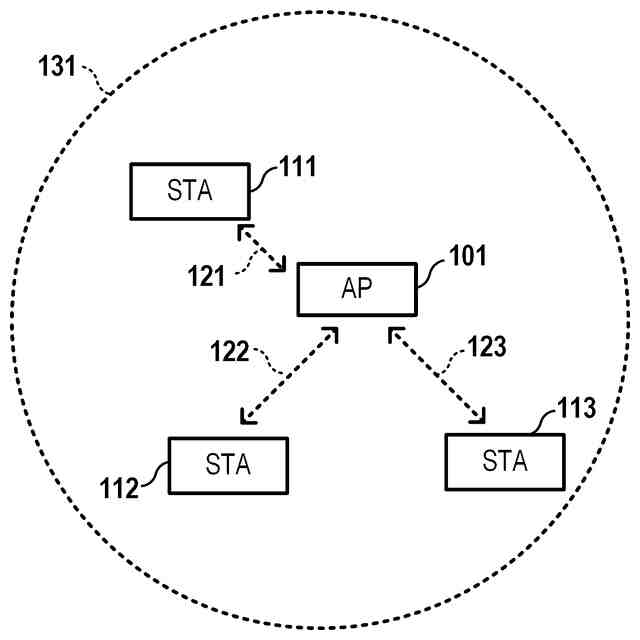

無線通信システムの構成例を示す図である。

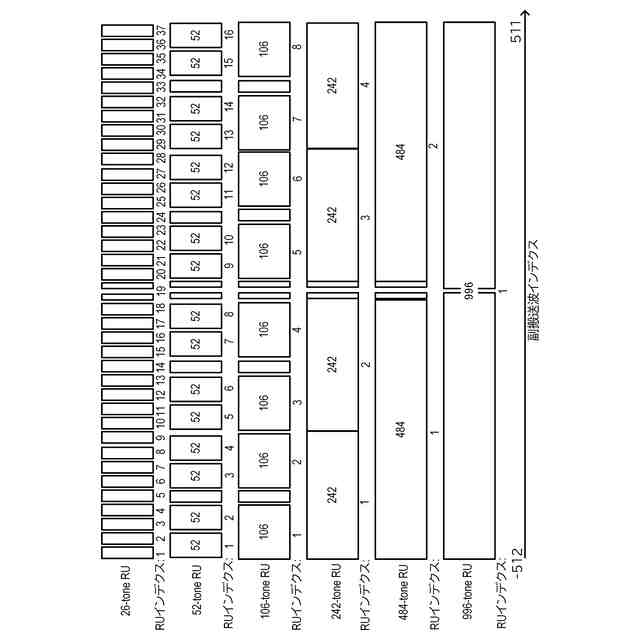

ＯＦＤＭＡにおけるＲＵの周波数軸上の配置パターン例を示す図である。

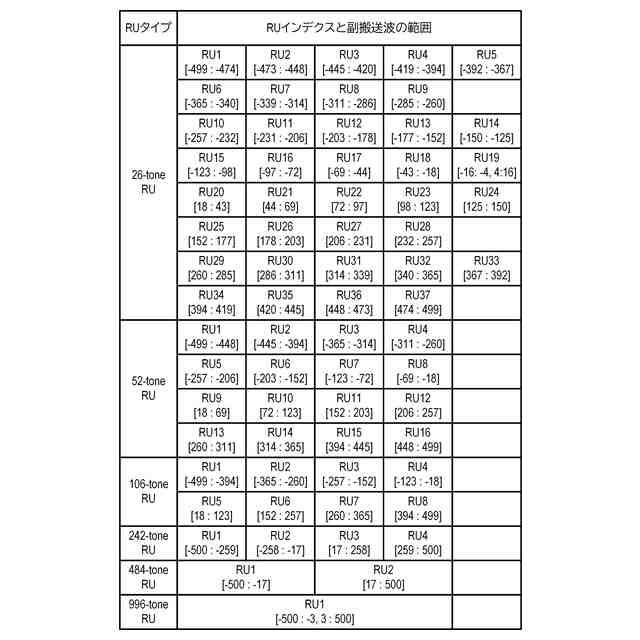

ＯＦＤＭＡにおけるＲＵインデクスと副搬送波インデクスの対応の一例を示す図である。

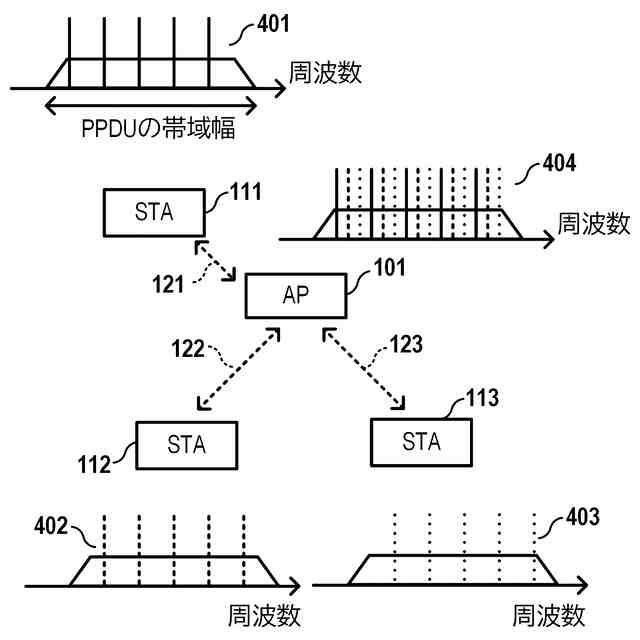

ＤＲＵを用いるＯＦＤＭＡの概念を示す図である。
ＣＲＵにおける副搬送波インデクスとＤＲＵ副搬送波インデクスの対応の一例を示す図である。

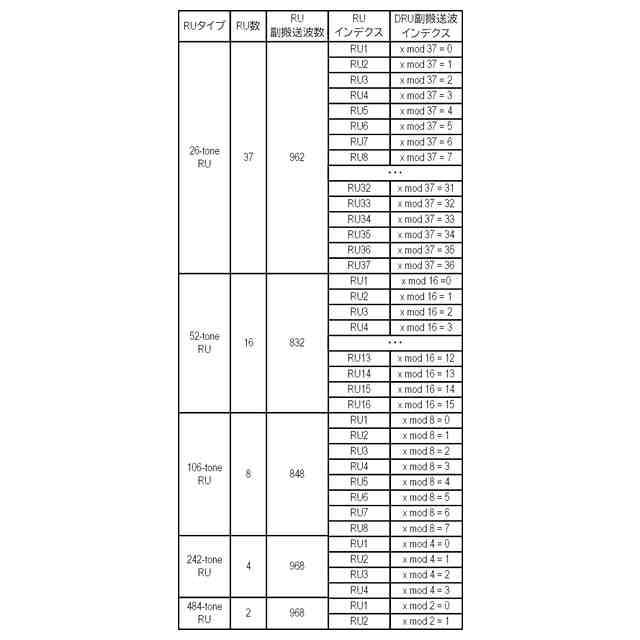

ＤＲＵを用いるＯＦＤＭＡにおけるＲＵインデクスと副搬送波インデクスの対応の一例を示す図である。
８０ＭＨｚの帯域幅のＰＰＤＵに対応するＤＲＵの配置パターンを周波数軸上で繰り返すことにより１６０ＭＨｚの帯域幅のＰＰＤＵにおけるＤＲＵの配置を行う方法の一例を示す図である。
通信装置間で行われるフレーム交換の一例を示す図である。
Ｔｒｉｇｇｅｒフレームの構成例を示す図である。
ＵｓｅｒＩｎｆｏサブフィールドの構成例を示す図である。
ＵｓｅｒＩｎｆｏサブフィールドの構成例を示す図である。
通信装置のハードウェア構成例を示す図である。
通信装置の機能構成例を示す図である。

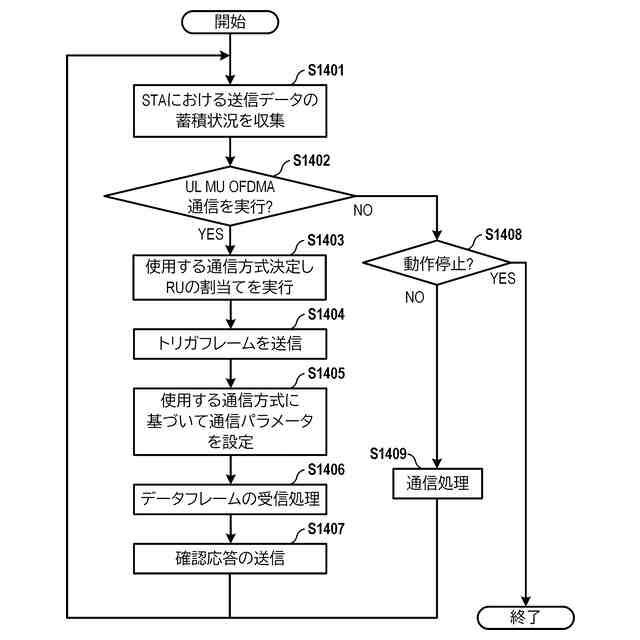

ＡＰが実行する処理フローの例を示す図である。
ＳＴＡが実行する処理フローの例を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
