公開番号2025169648
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074549
出願日2024-05-01
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 15/08 20060101AFI20251107BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナーカートリッジを交換する際の操作性を向上する。

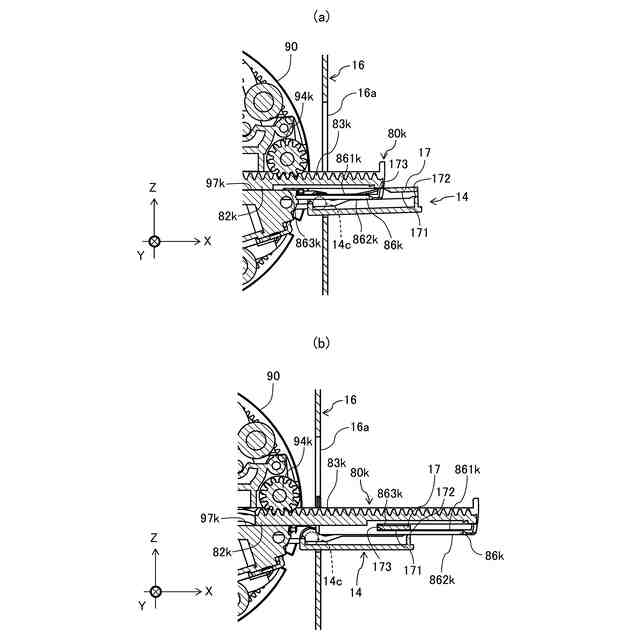

【解決手段】ロータリ本体90に取り付けられ、トナーカートリッジが取り外し可能に装着され、収容枠体に対して移動可能に支持されるトレイ80kであって、ドア14が開位置にある状態で、本体開口を通じて、トナーカートリッジが収容枠体に対して装着位置に位置される収容位置と、トナーカートリッジが退避位置に位置される取出位置と、に移動可能であるトレイ80kを備える。トナーカートリッジが収容枠体に対して装着位置にある状態で、排出開口と受入開口とが互いに対向し、ドア14が開位置に位置し、かつ、トレイ80kが取出位置に位置する際に、トレイ80kが収容枠体及び支持面172に支持され、かつ、トレイ80kが支持面172から離れる方向へ移動することが規制されるように、ドア被係合面171がトレイ80kに係合する。
【選択図】図16
特許請求の範囲【請求項１】
トナーを収容し、排出開口を有するトナーカートリッジが取り外し可能に装着される画像形成装置であって、
現像ローラと、前記現像ローラに供給されるトナーを収容する収容部及び受入開口を備えた収容枠体と、を有する回転可能なロータリと、
前記ロータリを収容し、本体開口が設けられた本体枠体と、
支持面と規制部を有し、前記本体開口を閉鎖する閉位置と、前記本体開口を開放する開位置と、に移動可能に構成され、前記本体枠体に取り付けられた開閉部材と、
前記ロータリに取り付けられ、前記トナーカートリッジが取り外し可能に装着され、前記収容枠体に対して移動可能に支持される支持部材であって、前記開閉部材が前記開位置にある状態で、前記本体開口を通じて、前記トナーカートリッジが前記収容枠体に対して装着位置に位置される収容位置と、前記トナーカートリッジが前記収容枠体に対して前記装着位置から退避した退避位置に位置される取出位置と、に移動可能である支持部材と、を備え、
前記トナーカートリッジが前記収容枠体に対して前記装着位置にある状態で、前記排出開口と前記受入開口とが互いに対向し、
前記開閉部材が前記開位置に位置し、かつ、前記支持部材が前記取出位置に位置する際に、前記支持部材が前記収容枠体及び前記支持面に支持され、かつ、前記支持部材が前記支持面から離れる方向へ移動することが規制されるように、前記規制部が前記支持部材に係合する、
ことを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記規制部は、少なくとも一部が前記支持面に対向して設けられている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記規制部は、前記ロータリの回転軸線方向において、前記開閉部材の両端部に設けられている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記支持部材は、突当部を有し、
前記開閉部材は、前記支持部材が前記取出位置に位置する際に、前記支持部材が前記収容位置から前記取出位置に向かう方向へ更に移動することを、前記突当部に突き当たることで規制する被突当部を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記支持部材は、前記開閉部材が前記開位置に位置し、かつ、前記支持部材が前記取出位置に位置する際に前記収容枠体に支持される第１部分と、前記装着位置から前記退避位置に向かう前記トナーカートリッジの移動方向において前記第１部分の下流に位置し、前記支持面に支持される第２部分と、を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記現像ローラの回転軸線方向に見たとき、前記トナーカートリッジが前記退避位置にある状態で、前記装着位置から前記退避位置に向かう前記トナーカートリッジの移動方向において、前記トナーカートリッジの全長の半分以上が前記本体枠体の外側に位置する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記回転軸線方向に見たとき、前記トナーカートリッジが前記退避位置にある状態で、前記トナーカートリッジの全体が前記本体枠体の外側に位置する、
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記収容位置から前記取出位置に向かう前記支持部材の移動方向は、水平方向である、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記収容位置から前記取出位置に向かう前記支持部材の移動方向は、水平方向に対して傾斜した方向である、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記支持部材を前記取出位置から前記収容位置に移動させるように構成された移動装置と、
駆動源を含み、前記移動装置を駆動するように構成された駆動装置と、を備える、
ことを特徴とする請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、複数本の現像ローラを備えたロータリを回転させることでカラー画像を形成するロータリ現像方式が知られている。特許文献１、２には、複数本の現像ローラを備えたロータリと、該ロータリに対してそれぞれ着脱可能な複数のトナーカートリッジ（トナー収容容器）と、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、電子写真方式の画像形成装置において、トレイに乗った状態でプロセスカートリッジを装置本体に対して取り外し可能な構成が知られている。このようなトレイは、装置本体から引き出された状態で姿勢が不安定になりやすく、カートリッジを交換する際の操作性が悪かった。
【０００５】
本発明は、トナーカートリッジを交換する際の操作性を向上可能な画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、トナーを収容し、排出開口を有するトナーカートリッジが取り外し可能に装着される画像形成装置であって、現像ローラと、前記現像ローラに供給されるトナーを収容する収容部及び受入開口を備えた収容枠体と、を有する回転可能なロータリと、前記ロータリを収容し、本体開口が設けられた本体枠体と、支持面と規制部を有し、前記本体開口を閉鎖する閉位置と、前記本体開口を開放する開位置と、に移動可能に構成され、前記本体枠体に取り付けられた開閉部材と、前記ロータリに取り付けられ、前記トナーカートリッジが取り外し可能に装着され、前記収容枠体に対して移動可能に支持される支持部材であって、前記開閉部材が前記開位置にある状態で、前記本体開口を通じて、前記トナーカートリッジが前記収容枠体に対して装着位置に位置される収容位置と、前記トナーカートリッジが前記収容枠体に対して前記装着位置から退避した退避位置に位置される取出位置と、に移動可能である支持部材と、を備え、前記トナーカートリッジが前記収容枠体に対して前記装着位置にある状態で、前記排出開口と前記受入開口とが互いに対向し、前記開閉部材が前記開位置に位置し、かつ、前記支持部材が前記取出位置に位置する際に、前記支持部材が前記収容枠体及び前記支持面に支持され、かつ、前記支持部材が前記支持面から離れる方向へ移動することが規制されるように、前記規制部が前記支持部材に係合することを特徴とする画像形成装置である。
【０００７】
本発明の他の一態様は、トナーを収容し、排出開口を有するトナーカートリッジが取り外し可能に装着される画像形成装置であって、現像ローラと、前記現像ローラに供給されるトナーを収容する収容部及び受入開口を備えた収容枠体と、を有する現像装置と、前記現像装置を収容し、本体開口が設けられた本体枠体と、支持面と規制部を有し、前記本体開口を閉鎖する閉位置と、前記本体開口を開放する開位置と、に移動可能に構成され、前記本体枠体に取り付けられた開閉部材と、前記現像装置に取り付けられ、前記トナーカートリッジが取り外し可能に装着され、前記収容枠体に対して移動可能に支持される支持部材であって、前記開閉部材が前記開位置にある状態で、前記本体開口を通じて、前記トナーカートリッジが前記収容枠体に対して装着位置に位置される収容位置と、前記トナーカートリッジが前記収容枠体に対して前記装着位置から退避した退避位置に位置される取出位置と、に移動可能である支持部材と、を備え、前記トナーカートリッジが前記収容枠体に対して前記装着位置にある状態で、前記排出開口と前記受入開口とが互いに対向し、前記開閉部材が前記開位置に位置し、かつ、前記支持部材が前記取出位置に位置する際に、前記支持部材が前記収容枠体及び前記支持面に支持され、かつ、前記支持部材が前記支持面から離れる方向へ移動することが規制されるように、前記規制部が前記支持部材に係合することを特徴とする画像形成装置である。
【発明の効果】
【０００８】
本発明によれば、トナーカートリッジを交換する際の操作性を向上することができる。
【図面の簡単な説明】
【０００９】
実施例１に係る画像形成装置の概略図。
実施例１に係る画像形成装置の構成図。

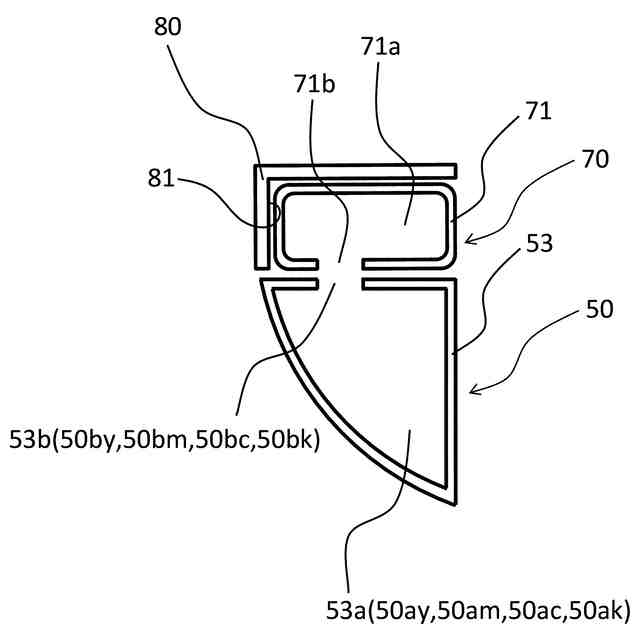

実施例１に係る現像ユニット、トナーカートリッジ及びトレイの模式図。

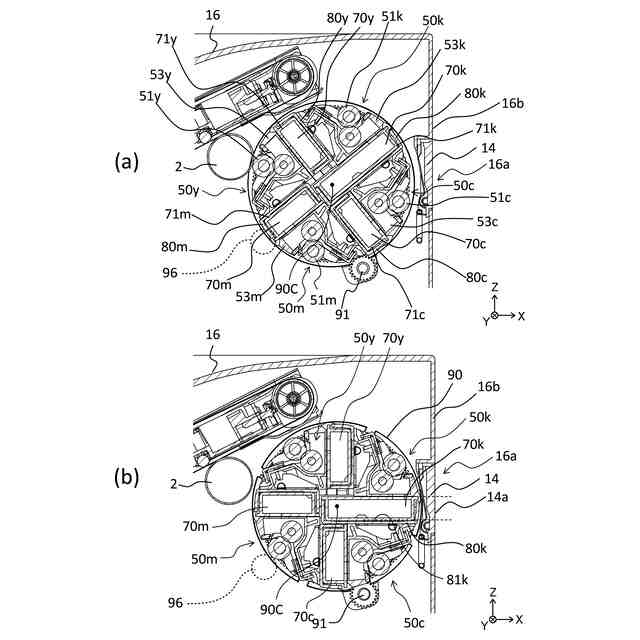

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

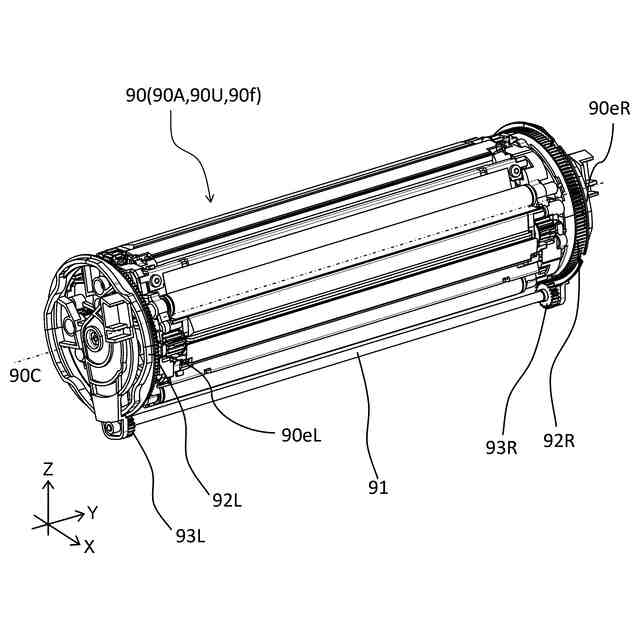

実施例１に係るロータリ本体の斜視図。

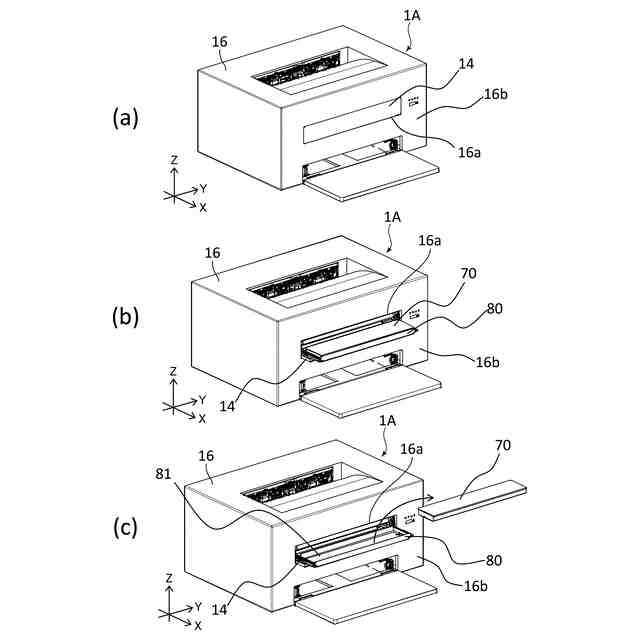

実施例１に係る画像形成装置の斜視図（ａ～ｃ）。

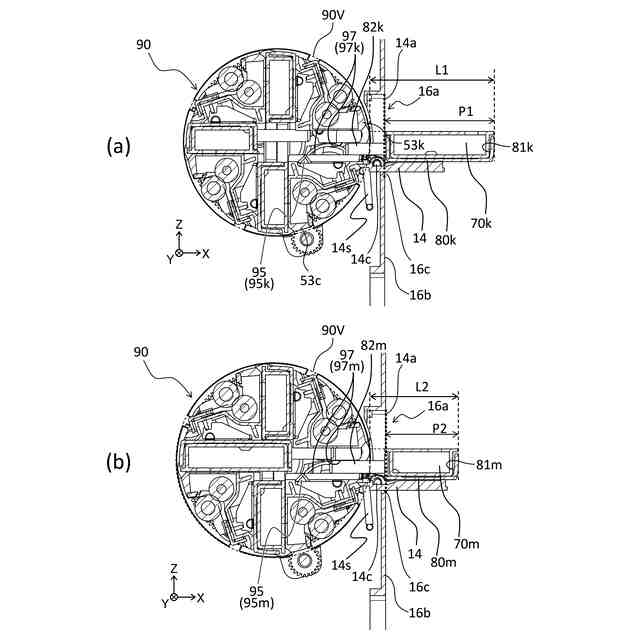

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

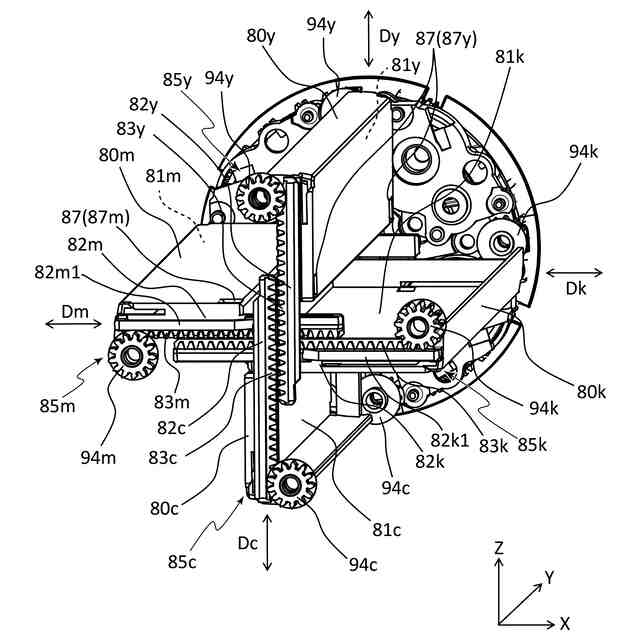

実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの支持に関する構成の説明図（ａ～ｃ）。
実施例１に係るトレイ係合部の斜視図（ａ、ｂ）。
実施例１に係るドア被係合部の斜視図（ａ、ｂ）。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１の変形例に係る画像形成装置の説明図（ａ、ｂ）。
実施例１の変形例に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例２に係る画像形成装置の構成図。
実施例２に係るトレイの移動に関する構成の説明図（ａ～ｃ）。
実施例３に係るトレイの移動に関する構成の説明図。
実施例３に係るトレイの移動に関する構成の説明図（ａ～ｃ）。
実施例４に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例５に係る画像形成装置の概略図。
【発明を実施するための形態】
【００１０】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
（【００１１】以降は省略されています）
