公開番号2025165075
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024068943
出願日2024-04-22
発明の名称中継装置、信号伝送システム、列車無線通信システム
出願人三菱電機株式会社
代理人個人,個人
主分類H04B 3/06 20060101AFI20251027BHJP(電気通信技術)
要約【課題】中継装置を利用する信号伝送システムにおいて伝送される信号の品質が劣化する可能性の低下が本開示の目的である。
【解決手段】本開示にかかる中継装置は、第1の通信線と第2の通信線との間に設けられて通信の中継を行う中継装置であって、第1の通信線において伝送される第1の信号を、第1の周波数特性と逆の相関を有する第1の利得で増幅して、第2の通信線において伝送される第2の信号を得る第1の増幅回路と、第2の信号から第1の周波数特性を検出する第1の周波数特性検出回路とを備える。
【選択図】図2
特許請求の範囲【請求項１】
第１の通信線と第２の通信線との間に設けられて通信の中継を行う中継装置であって、
前記第１の通信線において伝送される第１の信号を、第１の周波数特性と逆の相関を有する第１の利得で増幅して、前記第２の通信線において伝送される第２の信号を得る第１の増幅回路と、
前記第２の信号から前記第１の周波数特性を検出する第１の周波数特性検出回路と
を備える中継装置。
続きを表示（約 600 文字）【請求項２】
前記第２の通信線において伝送される第３の信号を、第２の周波数特性と逆の相関を有する第２の利得で増幅して、前記第１の通信線において伝送される第４の信号を得る第２の増幅回路と、
前記第４の信号から前記第２の周波数特性を検出する第２の周波数特性検出回路と
を更に備える請求項１に記載の中継装置。
【請求項３】
前記第２の増幅回路へ、複数の周波数を含むテスト信号を入力するテスト信号生成器
を更に備え、
前記第２の増幅回路は、前記テスト信号を前記第２の利得で増幅して前記第４の信号を得る、請求項２に記載の中継装置。
【請求項４】
請求項２または３に記載の中継装置と、
前記第１の通信線および前記第２の通信線と、
前記第１の信号を送信する基地局と
を備える信号伝送システム。
【請求項５】
請求項４に記載の信号伝送システムと、
車両用線路を移動する車両に搭載され、前記第１の信号および前記第２の信号のいずれかもしくは両方を前記信号伝送システムから受信し、前記第３の信号および前記第４の信号のいずれかもしくは両方を前記信号伝送システムへ送信する移動局と
を備え、
前記第１の通信線および前記第２の通信線のいずれにも漏洩同軸ケーブルが採用される、列車無線通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、信号伝送システム、当該信号伝送システムに利用される中継装置、および当該信号伝送システムを利用する列車無線通信システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
無線通信、例えば列車無線を監視する技術において、漏洩同軸ケーブル（ＬｅａｋｙＣｏａｘｉａｌＣａｂｌｅ：以下「ＬＣＸ」と略記される場合がある）を用いた技術が公知である。
【０００３】
当該無線通信において列車を構成する車両には移動局が搭載される。当該移動局と基地局との間で、当該無線通信が行われる。当該車両は車両用線路（以下では単に「線路」と称される）、例えば鉄道線路上を走行して移動する。
【０００４】
基地局からＬＣＸへ伝送される信号は電波としてＬＣＸから漏洩し、当該電波が移動局によって受信される。移動局から送信される電波はＬＣＸによって受信され、ＬＣＸから基地局へ信号として伝送される。
【０００５】

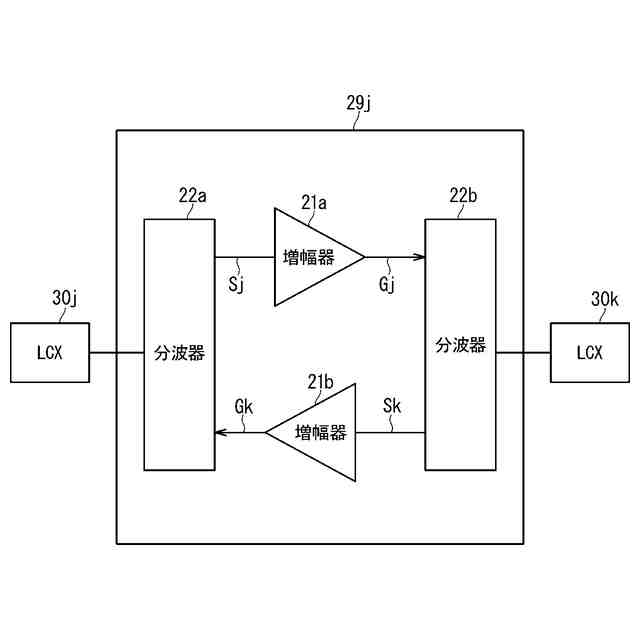

基地局とＬＣＸとの間で伝送される信号の強度は、ＬＣＸからの漏洩によって損失する。当該損失を補うための増幅を当該信号に対して行うために、中継基地が異なるＬＣＸ同士の間に設置される。
【０００６】
中継装置における増幅の利得を、中継装置が出力する信号の電力のレベルに応じて調整し、信号の電力を維持する技術が公知である（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００７】
特開２００７－６０５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】

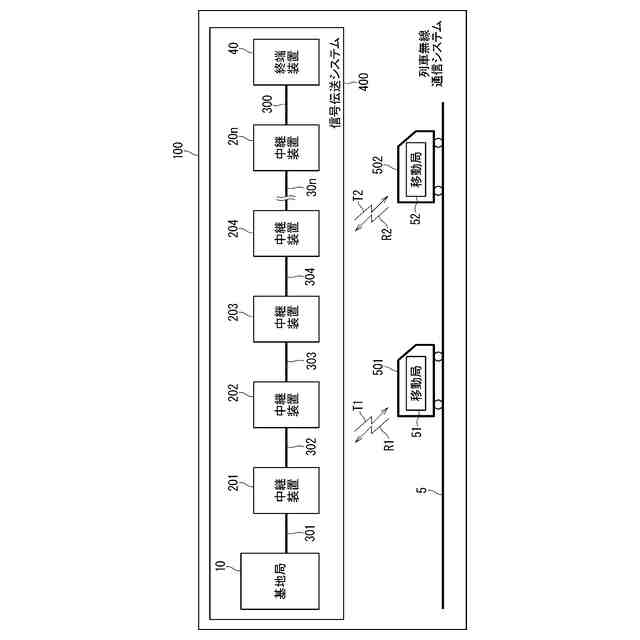

基地局と中継局との間でＬＣＸを介して信号の伝送が行われ、これら三者はＬＣＸを通信線とする有線による当該信号の伝送（以下、単に「伝送」とも称される）を行う信号伝送システムであると言える。車両に搭載される移動局と信号伝送システムとの間では無線通信が行われ、これら二者は当該無線通信が行われる列車無線通信システムであると言える。
【０００９】
列車無線通信システムにおいて信号が、互いに異なる周波数が採用される複数の通信チャネル（以下、単に「チャネル」とも称される）を介して、信号伝送システムの中で伝送され、かつ、信号伝送システムと移動局との間で無線通信される場合がある。
【００１０】

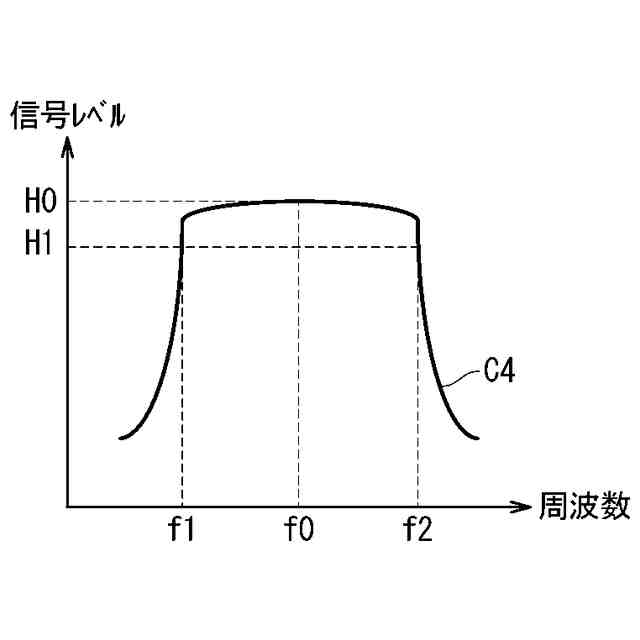

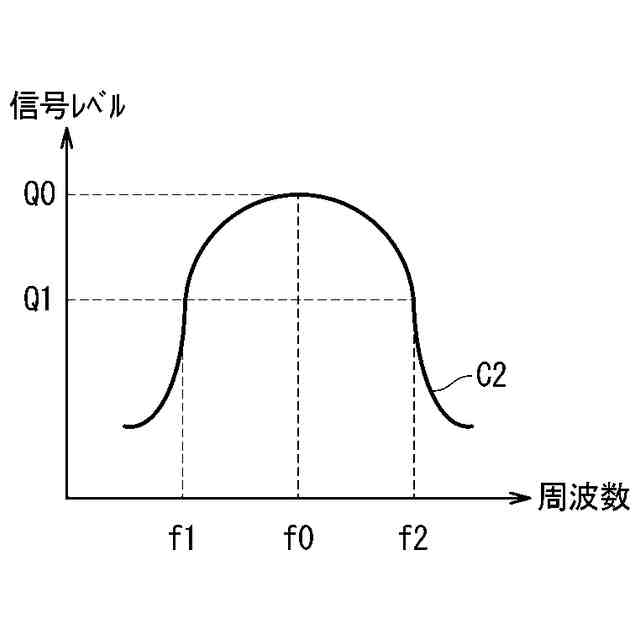

一つのチャネルにおける信号の伝送および無線通信が行われるときに、中継装置が出力する信号の電力のレベルに応じて中継装置における増幅の利得を調整しても、他のチャネルにおける信号の伝送および無線通信が行われるときに中継装置が出力する信号の電力が維持されるとは限らない。ＬＣＸにおける損失および中継装置における損失のそれぞれに周波数依存性がある場合が想定され、一のチャネルで採用される周波数と、他のチャネルで採用される周波数との相違がこれらの損失の相違を招来する可能性があるからである。
（【００１１】以降は省略されています）
