公開番号2025156783
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059445
出願日2024-04-02
発明の名称誘導加熱調理器
出願人三菱電機株式会社,三菱電機ホーム機器株式会社
代理人弁理士法人きさ特許商標事務所
主分類H05B 6/12 20060101AFI20251007BHJP(他に分類されない電気技術)
要約【課題】加熱部の温度の上昇を抑制することができる誘導加熱調理器を提供する。
【解決手段】誘導加熱調理器は、筐体と、筐体の上部に設けられ、被加熱物が載置される天板と、筐体の内部に格納されたコイル基板と、コイル基板上に金属のパターンとして形成され、被加熱物を加熱するコイル部と、を有する加熱部と、加熱部に空気を送る送風機と、を備え、コイル基板のコイル部が形成された領域を除いた領域には、送風機から送られた空気を通過させるための貫通孔が形成されている。
【選択図】図3
特許請求の範囲【請求項１】
筐体と、
前記筐体の上部に設けられ、被加熱物が載置される天板と、
前記筐体の内部に格納されたコイル基板と、前記コイル基板上に金属のパターンとして形成され、前記被加熱物を加熱するコイル部と、を有する加熱部と、
前記加熱部に空気を送る送風機と、を備え、
前記コイル基板の前記コイル部が形成された領域を除いた領域には、前記送風機から送られた空気を通過させるための貫通孔が形成されている
誘導加熱調理器。
続きを表示（約 1,100 文字）【請求項２】
前記コイル部は、複数の巻回部からなり、
前記巻回部は、前記パターンが始端と終端とが径方向にずれるようにして１周巻かれたものであって、
前記コイル基板には、前記貫通孔として、２つの前記巻回部の間に位置する第１貫通孔が形成されている
請求項１に記載の誘導加熱調理器。
【請求項３】
前記コイル基板には、前記貫通孔として、前記コイル部の内側に位置する第２貫通孔が形成されている
請求項２に記載の誘導加熱調理器。
【請求項４】
前記コイル部の内周側の領域に形成された前記第１貫通孔の数は、前記コイル部の外周側の領域に形成された前記第１貫通孔の数より多い
請求項２又は３に記載の誘導加熱調理器。
【請求項５】
前記コイル部を、
内周部と、
前記内周部よりも外周側に位置し、複数の前記巻回部のうち、中央に位置する前記巻回部を含む中間部と、
前記中間部よりも外周側に位置する外周部と、に分割した場合、
前記内周部に対応する領域に形成された前記第１貫通孔の数は、前記中間部に対応する領域に形成された前記第１貫通孔の数よりも多く、
前記外周側に対応する領域に形成された前記第１貫通孔の数は、前記中間部に対応する領域に形成された前記第１貫通孔の数よりも多い
請求項２又は３に記載の誘導加熱調理器。
【請求項６】
前記送風機から送られる空気の風上側に形成された前記第１貫通孔の数は、前記送風機から送られる空気の風下側に形成された前記第１貫通孔の数よりも多い
請求項２又は３に記載の誘導加熱調理器。
【請求項７】
前記加熱部は、径方向に延びる磁性体を有し、
前記第１貫通孔は、前記磁性体に沿って形成されている
請求項２又は３に記載の誘導加熱調理器。
【請求項８】
前記被加熱物の温度を検出する被加熱物温度センサを備え、
前記コイル基板には、前記貫通孔として、前記被加熱物温度センサと前記コイル部との間に位置する第３貫通孔が形成されている
請求項１～３の何れか１項に記載の誘導加熱調理器。
【請求項９】
前記送風機は、前記コイル基板に設けられた基板送風機である
請求項１～３の何れか１項に記載の誘導加熱調理器。
【請求項１０】
前記コイル基板には、前記貫通孔として、前記コイル部の外側に位置し、長辺が前記送風機の送風方向に沿った矩形形状の第４貫通孔が形成されている
請求項１～３の何れか１項に記載の誘導加熱調理器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、被加熱物の誘導加熱調理を行う誘導加熱調理器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、誘導加熱調理器では、誘導加熱を行うための磁束を発生させるために、導線を巻回したコイルを有する加熱部を用いている。特許文献１には、細線を撚り合わせたリッツ線を導線として用いたコイルと異なり、基板上に形成したパターンを導線として用いたコイルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０９３１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１で示したコイルのように、基板上にパターンを形成した場合、リッツ線を導線としたコイルと比較して、導体面積を確保することが難しい。このため、コイルの導線の抵抗値が大きくなり、損失が増加するため、加熱部の温度が過剰に上昇してしまうことがあった。
【０００５】
本開示は、上述の問題を解決するためになされたもので、加熱部の温度の過剰な上昇を抑制することができる誘導加熱調理器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る誘導加熱調理器は、筐体と、筐体の上部に設けられ、被加熱物が載置される天板と、筐体の内部に格納されたコイル基板と、コイル基板上に金属のパターンとして形成され、被加熱物を加熱するコイル部と、を有する加熱部と、加熱部に空気を送る送風機と、を備え、コイル基板のコイル部が形成された領域を除いた領域には、送風機から送られた空気を通過させるための貫通孔が形成されている。
【発明の効果】
【０００７】
本開示の誘導加熱調理器によれば、コイル基板に貫通孔を形成している。これにより、コイル基板の表面と天板との間の空間と、コイル基板の裏面側の空間とが、貫通孔を介して連通するため、コイル基板の表面と天板との間の空間への送風経路の面積が増加し、冷却風の圧力損失が低減される。よって、コイル基板の表面と天板との間の空間を流れる空気の量が増加するため、加熱部の温度の過剰な上昇を抑制することができる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る誘導加熱調理器を示す分解斜視図である。
実施の形態１に係る誘導加熱回路部及び制御回路部を示す回路図である。

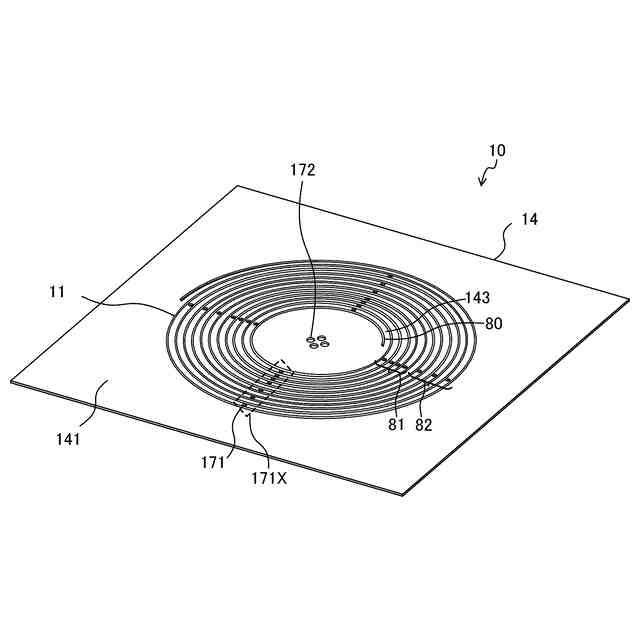

実施の形態１に係る加熱部を上方から見たときの斜視図である。

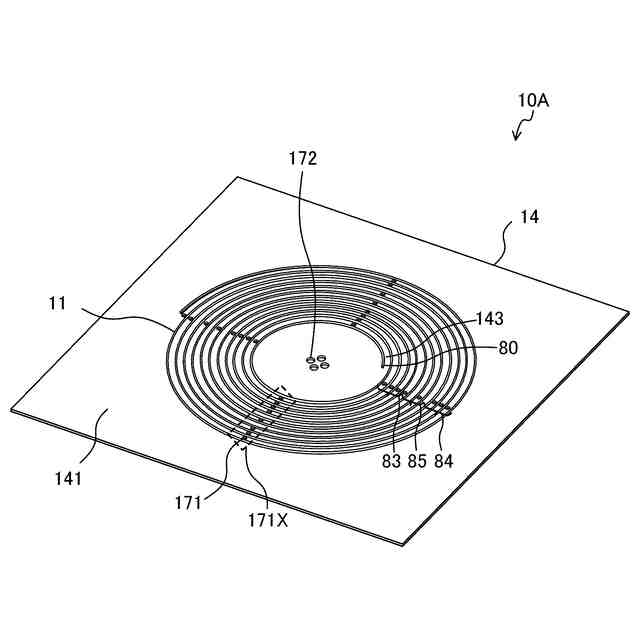

実施の形態２に係る加熱部を上方から見たときの斜視図である。

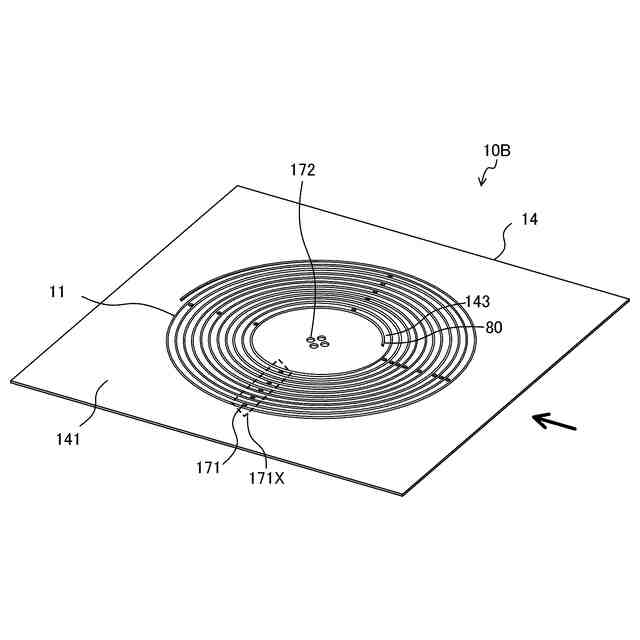

実施の形態３に係る加熱部を上方から見たときの斜視図である。

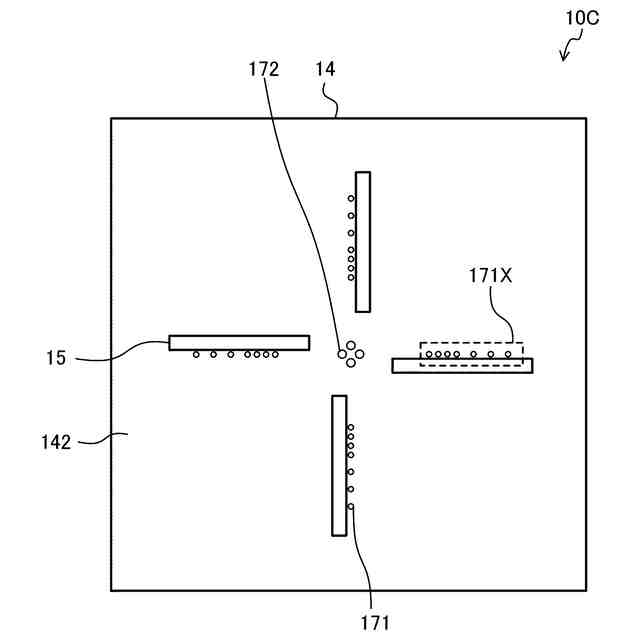

実施の形態４に係る加熱部の上視図である。

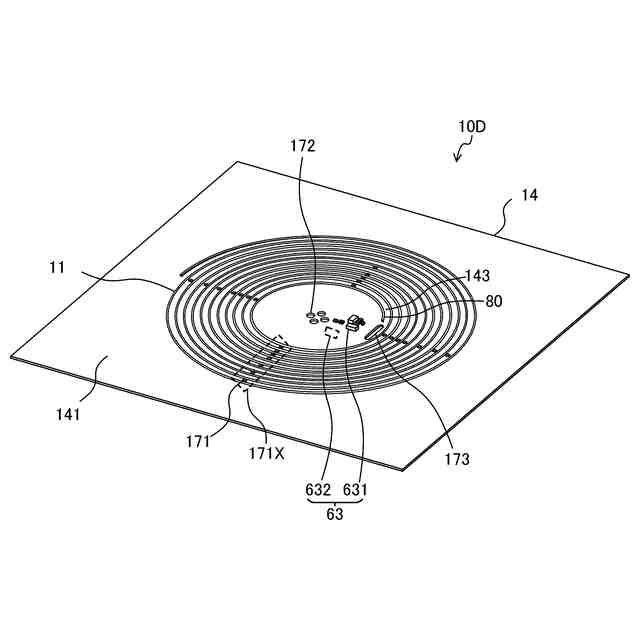

実施の形態５に係る加熱部を上方から見たときの斜視図である。

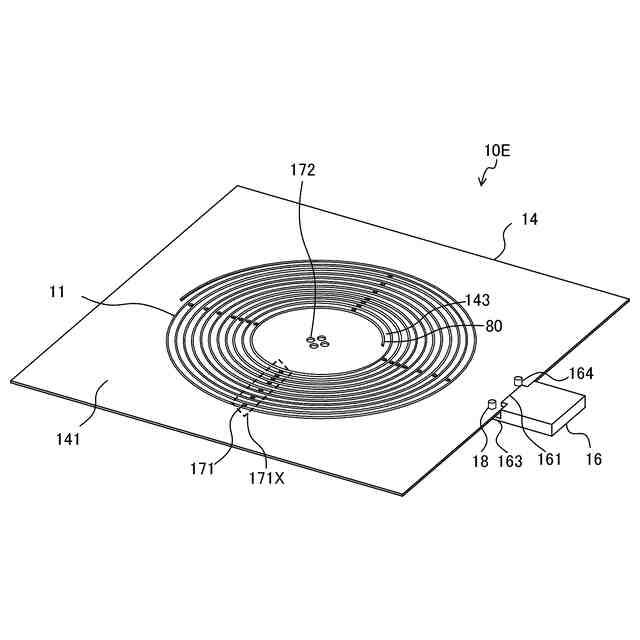

実施の形態６に係る加熱部を上方から見たときの斜視図である。
実施の形態６に係る基板送風機及びコイル基板を示す上視図である。

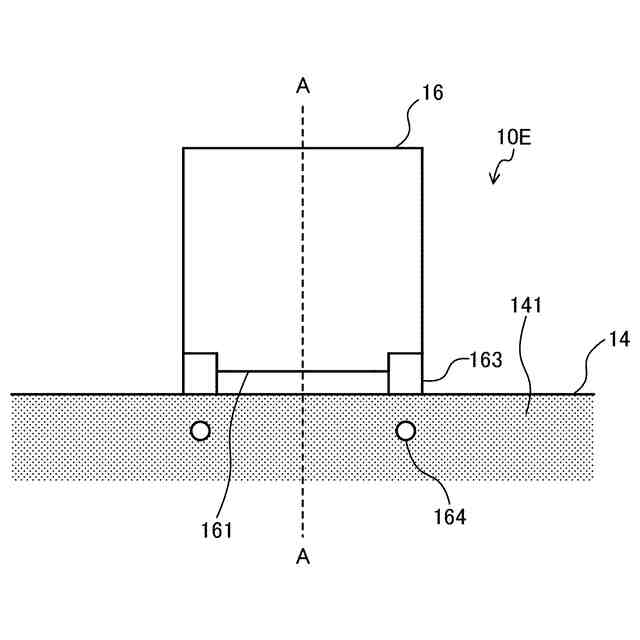

実施の形態６に係る基板送風機及びコイル基板を示す側視図である。
実施の形態７に係る加熱部を上方から見たときの斜視図である。
実施の形態７の変形例に係る加熱部を上方から見たときの斜視図である。
実施の形態８に係る加熱部を上方から見たときの斜視図である。
実施の形態８に係る加熱部の側視図である。
実施の形態８の変形例に係る加熱部を上方から見たときの斜視図である。
実施の形態９に係る加熱部を上方から見たときの斜視図である。
実施の形態９に係る加熱部の要部を示す拡大図である。
【発明を実施するための形態】
【０００９】
実施の形態１．
図１は、実施の形態１に係る誘導加熱調理器１００を示す分解斜視図である。実施の形態１における誘導加熱調理器１００は、電磁誘導を利用して、被加熱物である調理容器及び調理物を加熱する加熱調理器である。なお、以下の説明において、誘導加熱調理器１００において、被加熱物が載置される面から底面に向かう方向、又は底面から被加熱物が載置される面に向かう方向を上下方向という。
【００１０】
図１に示すように、誘導加熱調理器１００は、筐体１、天板２、送風機３、第１の加熱部１０ａ、第２の加熱部１０ｂ、第３の加熱部１０ｃ、及びグリル庫２０を備える。筐体１は、第１の加熱部１０ａ、第２の加熱部１０ｂ、第３の加熱部１０ｃ、及びグリル庫２０を収納するケースである。筐体１は、中空で上部が開口した形状をしている。
（【００１１】以降は省略されています）
