公開番号2025164598
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068688
出願日2024-04-19
発明の名称クランプ式電流計及び電流測定方法
出願人横河電機株式会社,横河計測株式会社
代理人個人,個人,個人
主分類G01R 1/22 20060101AFI20251023BHJP(測定;試験)
要約【課題】狭所での作業性に優れるクランプ式電流計及び電流測定方法を提供する。
【解決手段】クランプ部と前記クランプ部に連なる細長い把持部とを有し、前記クランプ部は、前記把持部と一体の基部と、前記基部に対する移動が可能な可動部とを有し、前記可動部の上記移動により、正面視で細長いループ状をなす閉状態と、前記正面視で非ループ状をなす開状態との間で動作し、前記正面視において、前記閉状態の前記クランプ部の長手方向は、前記把持部の長手方向に対して45°を越え直角以下の角度をなし、前記基部は、前記把持部から前記閉状態の前記クランプ部の短手方向での前記クランプ部の手先側端部まで延び、前記可動部は、前記把持部から前記クランプ部の前記手先側端部まで延び、手前側への上記移動によって前記クランプ部を前記閉状態から前記開状態にする、クランプ式電流計。

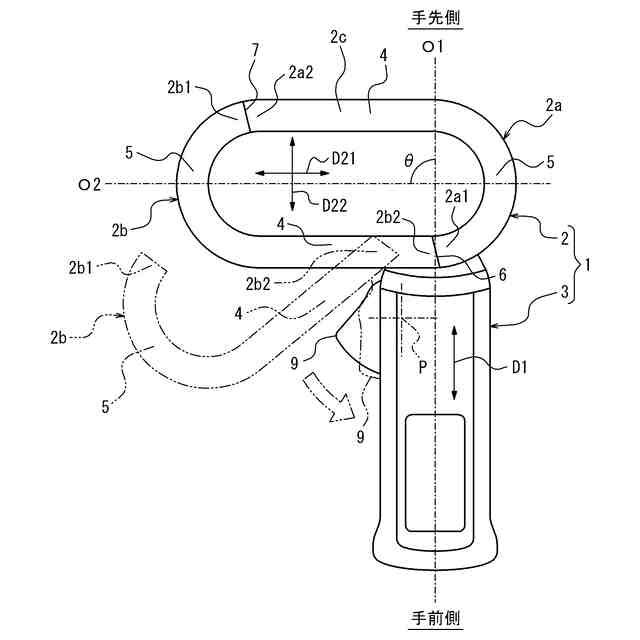

【選択図】図1
特許請求の範囲【請求項１】
クランプ部と前記クランプ部に連なる細長い把持部とを有し、
前記クランプ部は、前記把持部と一体の基部と、前記基部に対する移動が可能な可動部とを有し、前記可動部の上記移動により、正面視で細長いループ状をなす閉状態と、前記正面視で非ループ状をなす開状態との間で動作し、
前記正面視において、前記閉状態の前記クランプ部の長手方向は、前記把持部の長手方向に対して４５°を越え直角以下の角度をなし、
前記基部は、前記把持部から前記閉状態の前記クランプ部の短手方向での前記クランプ部の手先側端部まで延び、
前記可動部は、前記把持部から前記クランプ部の前記手先側端部まで延び、手前側への上記移動によって前記クランプ部を前記閉状態から前記開状態にする、クランプ式電流計。
続きを表示（約 1,000 文字）【請求項２】
前記正面視において、前記閉状態の前記クランプ部の前記長手方向が前記把持部の前記長手方向に対してなす前記角度は、直角である、請求項１に記載のクランプ式電流計。
【請求項３】
前記クランプ部は、前記クランプ部の前記短手方向に互いに対向しそれぞれ前記クランプ部の前記長手方向に直線状に延びる一対の直線部と、前記クランプ部の前記長手方向に互いに対向しそれぞれ前記クランプ部の径方向外側に突出するように湾曲する一対の湾曲部とを有する、請求項１に記載のクランプ式電流計。
【請求項４】
各々の前記湾曲部は、半円弧状に湾曲する、請求項３に記載のクランプ式電流計。
【請求項５】
前記クランプ部の前記基部は、前記把持部に一体に連なり一方の前記湾曲部と一方の前記直線部との把持部側境界部に位置する把持部側端部から、他方の前記湾曲部と他方の前記直線部との非把持部側境界部に位置する非把持部側端部まで延び、
前記クランプ部の前記可動部は、前記把持部側境界部に位置する非開閉側端部から、前記非把持部側境界部に位置する開閉側端部まで延び、前記正面視において前記基部に対して上記移動としての回動ができるように前記把持部に連なり、
前記クランプ部は、前記開状態において前記基部の前記非把持部側端部と前記可動部の前記開閉側端部との間に測定対象を通すことができる、請求項３に記載のクランプ式電流計。
【請求項６】
前記把持部を把持して押し込み操作されることで前記クランプ部の前記可動部の上記移動としての前記回動を生じさせるトリガを有する、請求項５に記載のクランプ式電流計。
【請求項７】
前記クランプ部は、前記閉状態において、測定対象である３本のワイヤを前記クランプ部の前記長手方向に並べて収容する、請求項１に記載のクランプ式電流計。
【請求項８】
前記クランプ部の前記短手方向の外径は６４ｍｍ以下である、請求項１に記載のクランプ式電流計。
【請求項９】
交流電源設備の漏れ電流を測定する、請求項１に記載のクランプ式電流計。
【請求項１０】
請求項１～９の何れか１項に記載のクランプ式電流計による電流測定方法であって、
主幹配線と分岐配線とが配置される分電盤内で、測定対象である前記主幹配線を前記クランプ式電流計の前記クランプ部内に配置して電流を測定する、電流測定方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示はクランプ式電流計及び電流測定方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
クランプ部とクランプ部に連なる細長い把持部とを有するクランプ式電流計が知られている（例えば特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００３】
意匠登録第１４３４２９０号公報
特開２０２０－８５６７号公報
【非特許文献】
【０００４】
クランプメータDCM600DR（三和電機計器）カタログ（https://www.sanwa-meter.co.jp/japan/products/clamp/dcm600dr.html）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示の目的は、狭所での作業性に優れるクランプ式電流計及び電流測定方法を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一態様は以下のとおりである。
【０００７】
［１］
クランプ部と前記クランプ部に連なる細長い把持部とを有し、
前記クランプ部は、前記把持部と一体の基部と、前記基部に対する移動が可能な可動部とを有し、前記可動部の上記移動により、正面視で細長いループ状をなす閉状態と、前記正面視で非ループ状をなす開状態との間で動作し、
前記正面視において、前記閉状態の前記クランプ部の長手方向は、前記把持部の長手方向に対して４５°を越え直角以下の角度をなし、
前記基部は、前記把持部から前記閉状態の前記クランプ部の短手方向での前記クランプ部の手先側端部まで延び、
前記可動部は、前記把持部から前記クランプ部の前記手先側端部まで延び、手前側への上記移動によって前記クランプ部を前記閉状態から前記開状態にする、クランプ式電流計。
【０００８】
［２］
前記正面視において、前記閉状態の前記クランプ部の前記長手方向が前記把持部の前記長手方向に対してなす前記角度は、直角である、［１］に記載のクランプ式電流計。
【０００９】
［３］
前記クランプ部は、前記クランプ部の前記短手方向に互いに対向しそれぞれ前記クランプ部の前記長手方向に直線状に延びる一対の直線部と、前記クランプ部の前記長手方向に互いに対向しそれぞれ前記クランプ部の径方向外側に突出するように湾曲する一対の湾曲部とを有する、［１］又は［２］に記載のクランプ式電流計。
【００１０】
［４］
各々の前記湾曲部は、半円弧状に湾曲する、［３］に記載のクランプ式電流計。
（【００１１】以降は省略されています）
