公開番号2025161112
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064029
出願日2024-04-11
発明の名称磁気コア
出願人横河電機株式会社,横河計測株式会社
代理人個人,個人,個人
主分類H01F 27/26 20060101AFI20251017BHJP(基本的電気素子)
要約【課題】積層方向のクリアランスを小さくできる磁気コアを提供する。
【解決手段】筐体、スペーサ部、第1磁性部、第2磁性部及び第3磁性部を有し、前記筐体は第1筐体壁及び第2筐体壁を有し、前記スペーサ部は第1スペーサ壁、第2スペーサ壁及びスペーサ荷重伝達部を有し、前記第1筐体壁、前記第1磁性部、前記第1スペーサ壁、前記第2磁性部、前記第2スペーサ壁、前記第3磁性部及び前記第2筐体壁はこの順に積層され、前記スペーサ荷重伝達部は、前記第1スペーサ壁及び前記第2スペーサ壁の相互間で荷重を伝達することで、前記第1スペーサ壁及び前記第2スペーサ壁の間に前記第2磁性部が形成する積層方向のクリアランスを確保する、磁気コア。

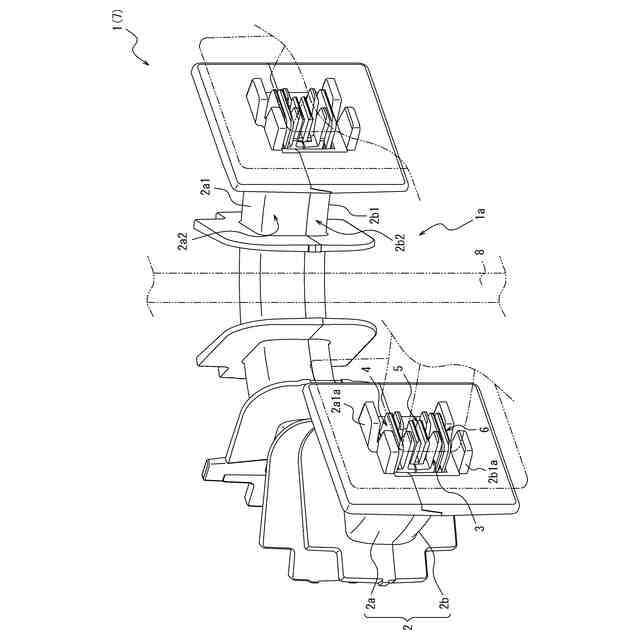

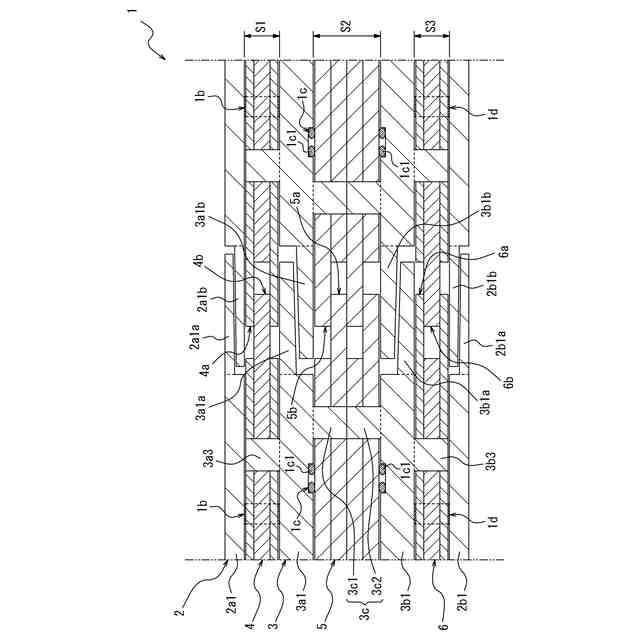

【選択図】図1
特許請求の範囲【請求項１】
筐体、スペーサ部、第１磁性部、第２磁性部及び第３磁性部を有し、
前記筐体は第１筐体壁及び第２筐体壁を有し、
前記スペーサ部は第１スペーサ壁、第２スペーサ壁及びスペーサ荷重伝達部を有し、
前記第１筐体壁、前記第１磁性部、前記第１スペーサ壁、前記第２磁性部、前記第２スペーサ壁、前記第３磁性部及び前記第２筐体壁はこの順に積層され、
前記スペーサ荷重伝達部は、前記第１スペーサ壁及び前記第２スペーサ壁の相互間で荷重を伝達することで、前記第１スペーサ壁及び前記第２スペーサ壁の間に前記第２磁性部が形成する積層方向のクリアランスを確保する、磁気コア。
続きを表示（約 1,600 文字）【請求項２】
前記スペーサ荷重伝達部は、第１スペーサ壁側部分及び第２スペーサ壁側部分を有し、前記第１スペーサ壁側部分及び前記第２スペーサ壁側部分の相互間の前記積層方向での突き当てによって前記第１スペーサ壁及び前記第２スペーサ壁の相互間で荷重を伝達する、請求項１に記載の磁気コア。
【請求項３】
前記スペーサ部は、第１スペーサ部材及び第２スペーサ部材を有し、
前記第１スペーサ部材は、前記第１スペーサ壁と、前記第１スペーサ壁の外周縁及び内周縁に連なる第１両側壁とを有し、
前記第２スペーサ部材は、前記第２スペーサ壁と、前記第２スペーサ壁の外周縁及び内周縁に連なる第２両側壁とを有し、
前記第１両側壁は、前記スペーサ荷重伝達部の前記第１スペーサ壁側部分を有し、
前記第２両側壁は、前記スペーサ荷重伝達部の前記第２スペーサ壁側部分を有する、請求項２に記載の磁気コア。
【請求項４】
前記第２磁性部は、前記積層方向に積層される複数層の磁性体であり、前記積層方向に垂直な分割方向において分割され、第２櫛歯部及び第２嵌合部を有し、
前記第２櫛歯部は、分割された一方側の前記複数層の磁性体が当該分割方向に互いにずれることで形成され、
前記第２嵌合部は、分割された他方側の前記複数層の磁性体が当該分割方向に互いにずれることで前記第２櫛歯部に対する相補形状に形成され前記第２櫛歯部に嵌合する、請求項１に記載の磁気コア。
【請求項５】
前記第１筐体壁及び前記第１スペーサ壁の相互間で荷重を伝達することで、前記第１筐体壁及び前記第１スペーサ壁の間に前記第１磁性部が形成する前記積層方向のクリアランスを確保する第１荷重伝達部を有する、請求項１に記載の磁気コア。
【請求項６】
前記第１荷重伝達部は、前記第１スペーサ壁に一体に形成され、前記第１筐体壁への前記積層方向での突き当てによって前記第１筐体壁及び前記第１スペーサ壁の相互間で荷重を伝達する、請求項５に記載の磁気コア。
【請求項７】
前記第１磁性部は、前記積層方向に積層される複数層の磁性体であり、前記積層方向に垂直な分割方向において分割され、第１櫛歯部及び第１嵌合部を有し、
前記第１櫛歯部は、分割された一方側の前記複数層の磁性体が当該分割方向に互いにずれることで形成され、
前記第１嵌合部は、分割された他方側の前記複数層の磁性体が当該分割方向に互いにずれることで前記第１櫛歯部に対する相補形状に形成され前記第１櫛歯部に嵌合する、請求項１に記載の磁気コア。
【請求項８】
前記第２筐体壁及び前記第２スペーサ壁の相互間で荷重を伝達することで、前記第２筐体壁及び前記第２スペーサ壁の間に前記第３磁性部が形成する前記積層方向のクリアランスを確保する第２荷重伝達部を有する、請求項１に記載の磁気コア。
【請求項９】
前記第２荷重伝達部は、前記第２スペーサ壁に一体に形成され、前記第２筐体壁への前記積層方向での突き当てによって前記第２筐体壁及び前記第２スペーサ壁の相互間で荷重を伝達する、請求項８に記載の磁気コア。
【請求項１０】
前記第３磁性部は、前記積層方向に積層される複数層の磁性体であり、前記積層方向に垂直な分割方向において分割され、第３櫛歯部及び第３嵌合部を有し、
前記第３櫛歯部は、分割された一方側の前記複数層の磁性体が当該分割方向に互いにずれることで形成され、
前記第３嵌合部は、分割された他方側の前記複数層の磁性体が当該分割方向に互いにずれることで前記第３櫛歯部に対する相補形状に形成され前記第３櫛歯部に嵌合する、請求項１に記載の磁気コア。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は磁気コアに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
筐体及び磁性部を有し、筐体は第１筐体壁及び第２筐体壁を有し、第１筐体壁、磁性部及び第２筐体壁はこの順に積層される磁気コアが知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１７９２３３号公報
特表２０２１－５３０６８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような磁気コアは、筐体内に磁性部を配置するために、磁性部が第１筐体壁及び第２筐体壁の間に積層方向の寸法ばらつきを吸収する積層方向のクリアランスを形成する構成とする必要があるが、磁気コアの電磁的特性のためには当該クリアランスはできるだけ小さいことが望ましい。
【０００５】
そこで本開示の目的は、積層方向のクリアランスを小さくできる磁気コアを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一態様は以下のとおりである。
【０００７】
［１］
筐体、スペーサ部、第１磁性部、第２磁性部及び第３磁性部を有し、
前記筐体は第１筐体壁及び第２筐体壁を有し、
前記スペーサ部は第１スペーサ壁、第２スペーサ壁及びスペーサ荷重伝達部を有し、
前記第１筐体壁、前記第１磁性部、前記第１スペーサ壁、前記第２磁性部、前記第２スペーサ壁、前記第３磁性部及び前記第２筐体壁はこの順に積層され、
前記スペーサ荷重伝達部は、前記第１スペーサ壁及び前記第２スペーサ壁の相互間で荷重を伝達することで、前記第１スペーサ壁及び前記第２スペーサ壁の間に前記第２磁性部が形成する積層方向のクリアランスを確保する、磁気コア。
【０００８】
［２］
前記スペーサ荷重伝達部は、第１スペーサ壁側部分及び第２スペーサ壁側部分を有し、前記第１スペーサ壁側部分及び前記第２スペーサ壁側部分の相互間の前記積層方向での突き当てによって前記第１スペーサ壁及び前記第２スペーサ壁の相互間で荷重を伝達する、［１］に記載の磁気コア。
【０００９】
［３］

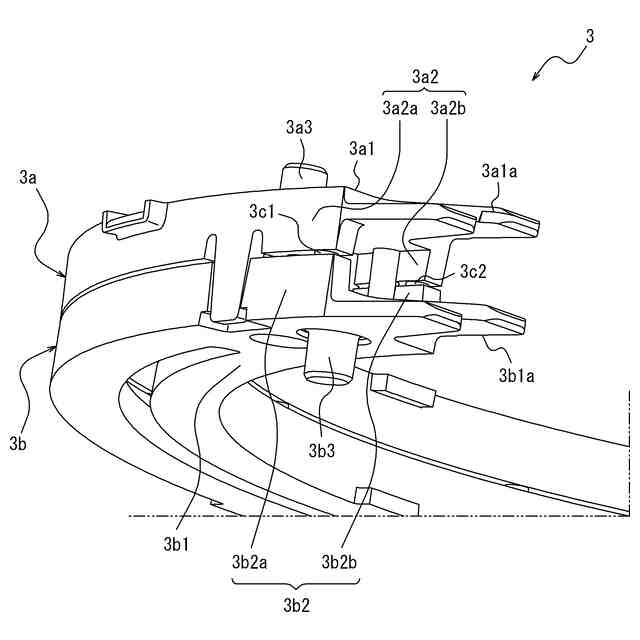

前記スペーサ部は、第１スペーサ部材及び第２スペーサ部材を有し、
前記第１スペーサ部材は、前記第１スペーサ壁と、前記第１スペーサ壁の外周縁及び内周縁に連なる第１両側壁とを有し、
前記第２スペーサ部材は、前記第２スペーサ壁と、前記第２スペーサ壁の外周縁及び内周縁に連なる第２両側壁とを有し、
前記第１両側壁は、前記スペーサ荷重伝達部の前記第１スペーサ壁側部分を有し、
前記第２両側壁は、前記スペーサ荷重伝達部の前記第２スペーサ壁側部分を有する、［２］に記載の磁気コア。
【００１０】
［４］
前記第２磁性部は、前記積層方向に積層される複数層の磁性体であり、前記積層方向に垂直な分割方向において分割され、第２櫛歯部及び第２嵌合部を有し、
前記第２櫛歯部は、分割された一方側の前記複数層の磁性体が当該分割方向に互いにずれることで形成され、
前記第２嵌合部は、分割された他方側の前記複数層の磁性体が当該分割方向に互いにずれることで前記第２櫛歯部に対する相補形状に形成され前記第２櫛歯部に嵌合する、［１］～［３］の何れか１項に記載の磁気コア。
（【００１１】以降は省略されています）
