公開番号2025142911
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042530
出願日2024-03-18
発明の名称蛍光読取装置および蛍光読取方法
出願人横河電機株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類G01N 21/64 20060101AFI20250924BHJP(測定;試験)
要約【解決手段】マイクロアレイの蛍光を取得する蛍光読取装置であって、マイクロアレイから放射される蛍光を複数のリフレクタで複数回反射して結像面に結像させる受光光学系と、結像面上に位置する光学センサとを備える蛍光読取装置を提供する。蛍光読取装置は、マイクロアレイの撮像面と結像面とが等倍のテレセントリック光学系であってもよい。複数のリフレクタは、凸面鏡および凹面鏡を含んでもよい。複数のリフレクタは、1つの凸面鏡、および、1つの凹面鏡のみを含んでもよい。

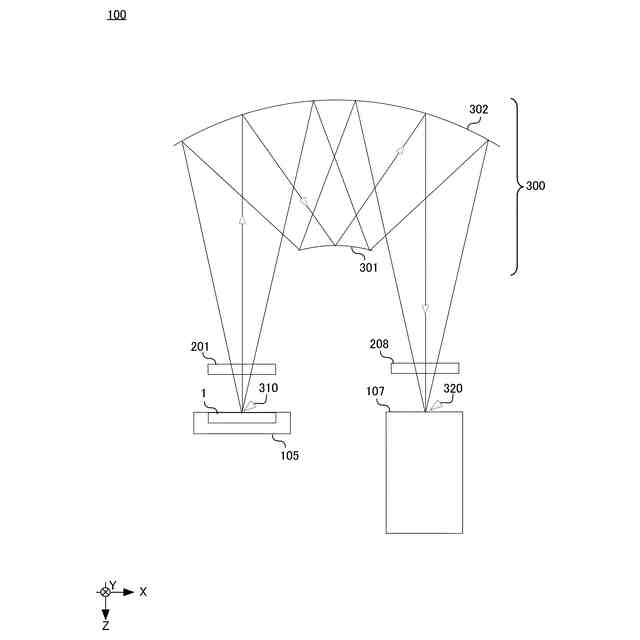

【選択図】図1
特許請求の範囲【請求項１】
マイクロアレイの蛍光を取得する蛍光読取装置であって、
前記マイクロアレイから放射される蛍光を複数のリフレクタで複数回反射して結像面に結像させる受光光学系と、
前記結像面上に位置する光学センサと
を備える蛍光読取装置。
続きを表示（約 730 文字）【請求項２】
前記マイクロアレイの撮像面と前記結像面とが等倍のテレセントリック光学系である、
請求項１に記載の蛍光読取装置。
【請求項３】
前記受光光学系はレンズを含まない、
請求項１に記載の蛍光読取装置。
【請求項４】
前記複数のリフレクタは、凸面鏡および凹面鏡を含む、
請求項１から３の何れか一項に記載の蛍光読取装置。
【請求項５】
前記凸面鏡および前記凹面鏡は球面鏡である、
請求項４に記載の蛍光読取装置。
【請求項６】
前記複数のリフレクタは、１つの前記凸面鏡、および、１つの前記凹面鏡のみを含む、
請求項４に記載の蛍光読取装置。
【請求項７】

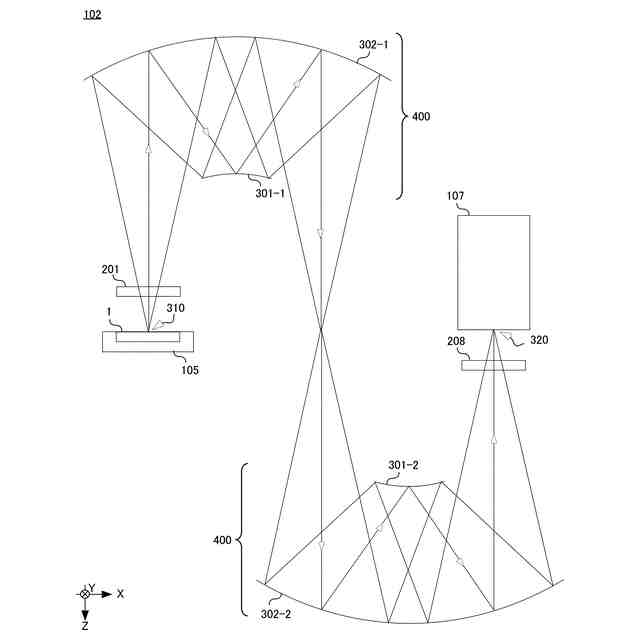

前記複数のリフレクタは、２つの前記凸面鏡、および、２つの前記凹面鏡のみを含む、
請求項４に記載の蛍光読取装置。
【請求項８】
前記複数のリフレクタは、１つの前記凸面鏡、１つの前記凹面鏡、および、１つのレトロリフレクタのみを含む、
請求項４に記載の蛍光読取装置。
【請求項９】
前記複数のリフレクタは、１つの前記凸面鏡、１つの前記凹面鏡、および、１つの直角リフレクタのみを含む、
請求項４に記載の蛍光読取装置。
【請求項１０】
マイクロアレイの蛍光を取得する蛍光読取方法であって、
前記マイクロアレイから放射される蛍光を、受光光学系における複数のリフレクタで複数回反射して結像面に結像させることと、
前記結像面上に位置する光学センサで前記蛍光を受光することと
を備える蛍光読取方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蛍光読取装置および蛍光読取方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、「レーザ光による励起により発生したバイオチップ６０からの蛍光は、ダイクロイックミラー３、ダイクロイックミラー２３、バリアフィルタ１１および光学系１２を介してＣＣＤカメラ１３に入射する。」（段落００４０）と記載されている。特許文献２には、「リレー光学系５１は、正のパワーを有する第１ミラー４６、負のパワーを有する第２ミラー４７、および、正のパワーを有する第３ミラー４８を有する。ロッドインテグレータ４５から出射した光は、リレー光学系５１の第１ミラー４６、第２ミラー４７、および、第３ミラー４８を介して、ＴＩＲプリズム５３で全反射され、画像表示パネルであるＤＭＤ（第１光変調素子）４９に照明される。」（段落００４２）と記載されている。
［先行技術文献］
［特許文献］
［特許文献１］特開２００７－０９３２５０
［特許文献２］特開２０２０－０５２３４２
【発明の概要】
【０００３】

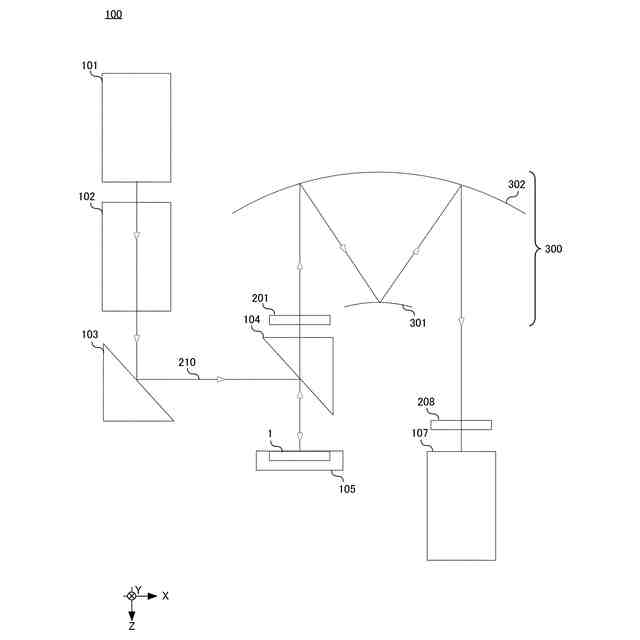

本発明の第１の態様においては、マイクロアレイの蛍光を取得する蛍光読取装置を提供する。蛍光読取装置は、前記マイクロアレイから放射される蛍光を複数のリフレクタで複数回反射して結像面に結像させる受光光学系と、前記結像面上に位置する光学センサとを備える。
【０００４】
上記の蛍光読取装置は、前記マイクロアレイの撮像面と前記結像面とが等倍のテレセントリック光学系であってもよい。
【０００５】
上記の何れかの蛍光読取装置において、前記受光光学系はレンズを含まなくてもよい。
【０００６】
上記の何れかの蛍光読取装置において、前記複数のリフレクタは、凸面鏡および凹面鏡を含んでもよい。
【０００７】
上記の何れかの蛍光読取装置において、前記凸面鏡および前記凹面鏡は球面鏡であってもよい。
【０００８】
上記の何れかの蛍光読取装置において、前記複数のリフレクタは、１つの前記凸面鏡、および、１つの前記凹面鏡のみを含んでもよい。
【０００９】
上記の何れかの蛍光読取装置において、前記複数のリフレクタは、２つの前記凸面鏡、および、２つの前記凹面鏡のみを含んでもよい。
【００１０】

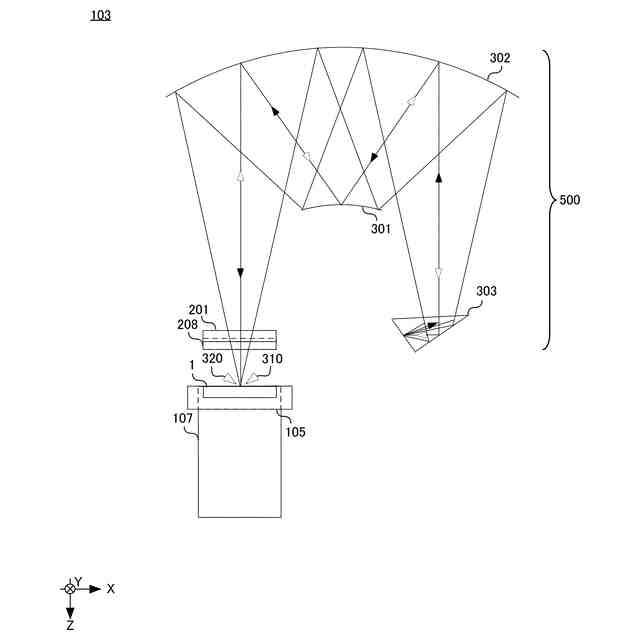

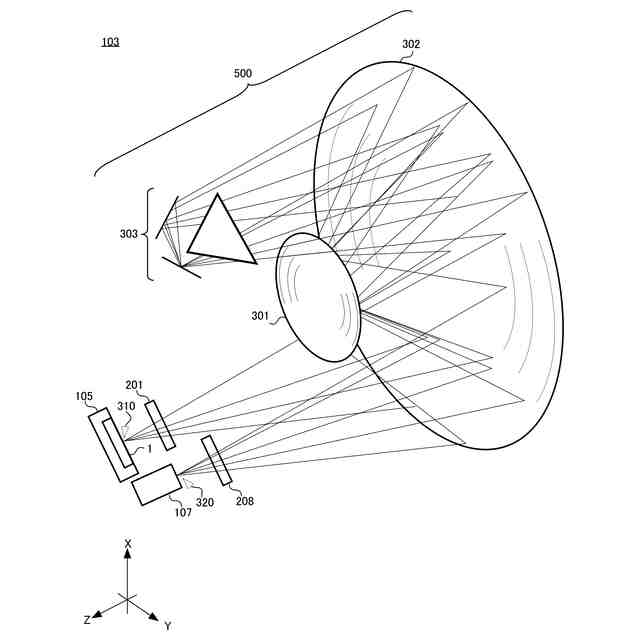

上記の何れかの蛍光読取装置において、前記複数のリフレクタは、１つの前記凸面鏡、１つの前記凹面鏡、および、１つのレトロリフレクタのみを含んでもよい。
（【００１１】以降は省略されています）
