公開番号2025142942
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042586
出願日2024-03-18
発明の名称表面散乱型濁度計及び濁度測定方法
出願人横河電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G01N 21/49 20060101AFI20250924BHJP(測定;試験)
要約【課題】液面における光の照射位置と受光素子との位置関係を変更して、濁度測定の精度を向上させる表面散乱型濁度計及び濁度測定方法を提供する。
【解決手段】測定槽は、被測定液を溜める。光源は、測定槽に溜められた被測定液の液面に対して光を照射する。受光素子は、光源からの光により測定槽で発生した散乱光を受光する。変更機構は、光源からの光の液面における照射位置と受光素子との光の進行方向の液面に水平な成分に対する相対的位置を変更する。濁度値算出部は、受光素子で受光された散乱光を基に被測定液の濁度値を算出する。

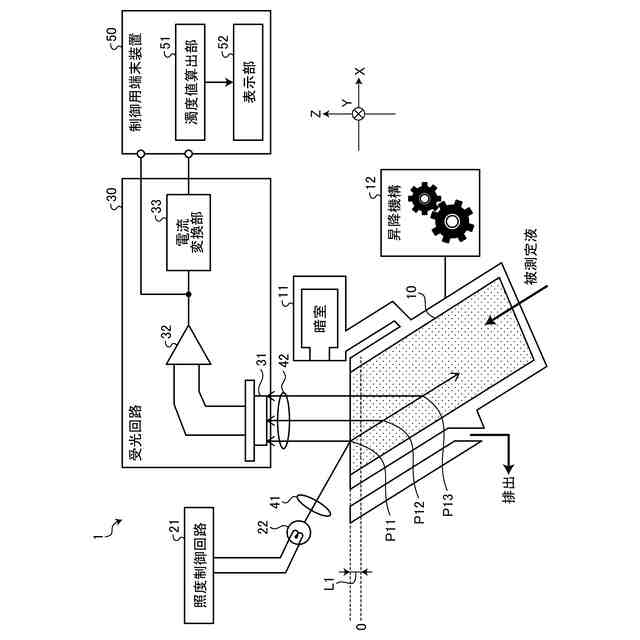

【選択図】図1
特許請求の範囲【請求項１】
被測定液を溜める測定槽と、
前記測定槽に溜められた被測定液の液面に対して光を照射する光源と、
前記光源からの光により前記測定槽で発生した散乱光を受光する受光素子と、
前記光源からの光の前記液面における照射位置と前記受光素子との前記光の進行方向の液面に水平な成分に対する相対的位置を変更する変更機構と、
前記受光素子で受光された散乱光を基に前記被測定液の濁度値を算出する濁度値算出部と
を備えたことを特徴とする表面散乱型濁度計。
続きを表示（約 1,200 文字）【請求項２】
前記変更機構は、前記測定槽と前記受光素子との距離を変更することで前記相対的位置を変更することを特徴とする請求項１に記載の表面散乱型濁度計。
【請求項３】
前記変更機構は、前記測定槽を移動させて、前記測定槽と前記受光素子との距離を変更する機構であることを特徴とする請求項２に記載の表面散乱型濁度計。
【請求項４】

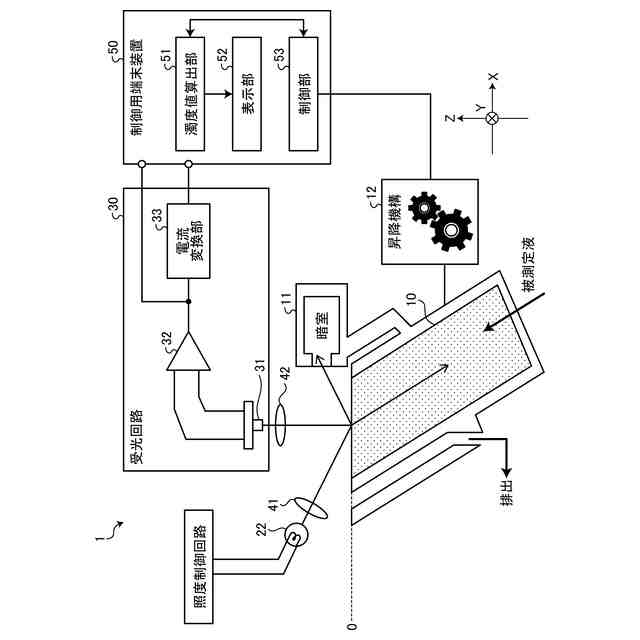

前記濁度値算出部は、前記相対的位置が第１状態にある場合の前記被測定液の第１濁度値を算出し、前記相対的位置が第２状態にある場合の前記被測定液の第２濁度値を算出し、
前記第１濁度値を基に、前記相対的位置を前記第１状態から前記第２状態に変更するように、前記変更機構を制御する制御部を更に備える
ことを特徴とする請求項３に記載の表面散乱型濁度計。
【請求項５】

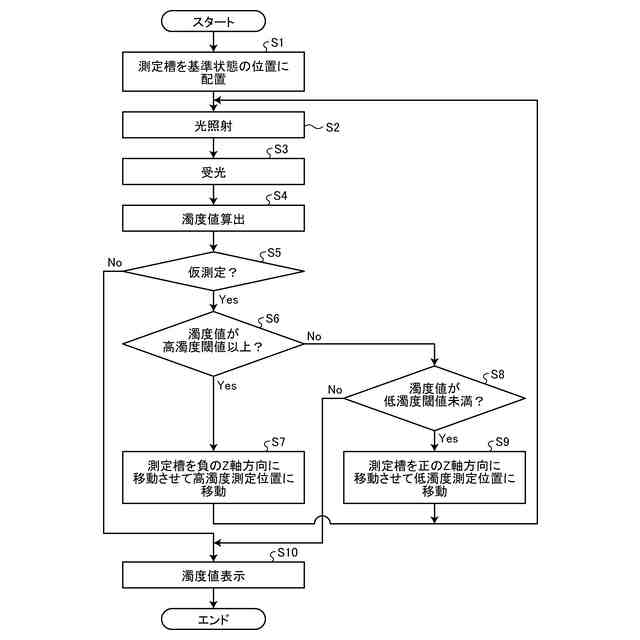

前記制御部は、前記第１濁度値が高濁度閾値以上の場合、前記変更機構を制御して、前記光の前記被測定液中の光路長が短くなるように前記相対的位置を変更し、前記第１濁度値が前記高濁度閾値以下の低濁度閾値未満の場合、前記変更機構を制御して、前記光路長が長くなるように前記相対的位置を変更することを特徴とする請求項４に記載の表面散乱型濁度計。
【請求項６】

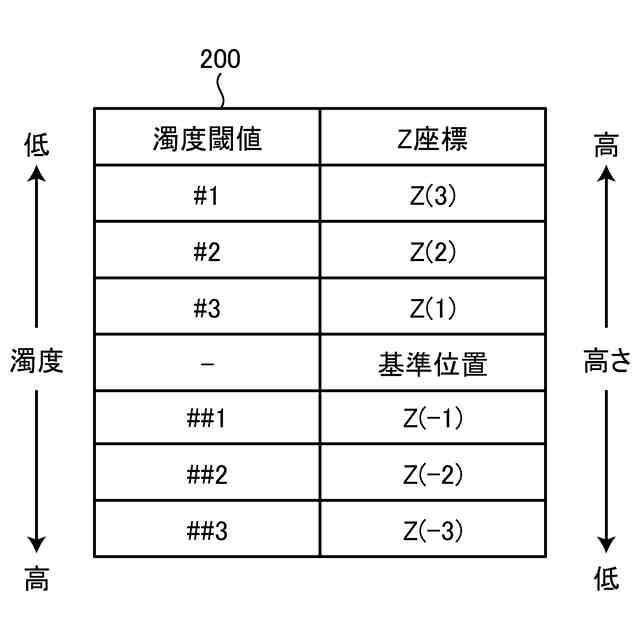

前記制御部は、前記第１濁度値が前記高濁度閾値以上の場合、前記変更機構を制御して、前記第１濁度値に応じて段階的に前記光路長が短くなるように前記相対的位置を変更し、前記第１濁度値が前記低濁度閾値未満の場合、前記変更機構を制御して、前記第１濁度値に応じて段階的に前記光路長が長くなるように前記相対的位置を変更することを特徴とする請求項５に記載の表面散乱型濁度計。
【請求項７】
前記変更機構は、前記受光素子を移動させて、前記測定槽と前記受光素子との距離を変更する機構であることを特徴とする請求項２に記載の表面散乱型濁度計。
【請求項８】
前記変更機構は、前記光源からの光の光軸の向きを変更することで、前記相対的位置を変更することを特徴とする請求項１に記載の表面散乱型濁度計。
【請求項９】
前記変更機構は、前記光源の位置を変更することで、前記相対的位置を変更することを特徴とする請求項１に記載の表面散乱型濁度計。
【請求項１０】
被測定液を溜める測定槽と、前記測定槽に溜められた被測定液の液面に対して光を照射する光源と、前記光源からの光により前記測定槽で発生した散乱光を受光する受光素子とを有する表面散乱型濁度計を用いた濁度測定方法であって、
前記光源からの光の前記液面における照射位置と前記受光素子との前記光の進行方向の液面に水平な成分に対する相対的位置を変更機構に変更させ、
前記受光素子で受光された散乱光を基に前記被測定液の濁度値を濁度値算出装置に算出させる
ことを特徴とする濁度測定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面散乱型濁度計及び濁度測定方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
浄水場や工業用水等の被測定液の濁度を光学的に測定する濁度計が知られている。濁度とは液体の濁りの程度を表す指標である。濁度計に用いられる測定方式は、例えば、透過光方式、散乱光方式、透過散乱光方式、表面散乱光方式及び積分球方式等に分類される。
【０００３】
これらの測定方式のうち表面散乱光方式は、散乱光の強さが液中の濁質の濃度に比例することを利用する測定方式である。表面散乱光方式では、光源から照射された光が測定槽に溜められた被測定液の濁質により反射して散乱光が発生し、散乱光が受光素子で受光されて光の強度に対応する電気信号に変換され、その電気信号に応じた濁度が算出される。
【０００４】
表面散乱光方式の濁度計としては、波長の異なる２つの光の散乱光を用いて濁度を比較校正して算出する濁度計が提案されている。また、前方散乱光で濁度を測定する濁度計も提案されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１４４８６８号公報
特開２００６－３００８５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来の表面散乱光方式で濁度を測定する表面散乱型濁度計は、光源、測定槽及び受光素子の位置関係が固定であり、光源からの光は測定槽に溜められた被測定液の同じ位置に照射されて、濁度が求められる。このように光源、測定槽及び受光素子の位置関係が固定であることから、液中の光路長の調整は難しく、被測定液の状態に応じた精度の高い濁度の測定は困難であった。
【０００７】
これについては、波長の異なる２つの光を用いた濁度計や前方散乱光で濁度を測定する濁度計であっても、光源、測定槽及び受光素子の位置関係が固定であり、被測定液の状態に応じた精度の高い濁度の測定は困難である。
【０００８】
本発明の一側面は、濁度測定の精度を向上させる。
【課題を解決するための手段】
【０００９】
一側面に係る濁度測定装置は、以下の各部を有する。測定槽は、被測定液を溜める。光源は、前記測定槽に溜められた被測定液の液面に対して光を照射する。受光素子は、前記光源からの光により前記測定槽で発生した散乱光を受光する。変更機構は、前記光源からの光の前記液面における照射位置と前記受光素子との前記光の進行方向の液面に水平な成分に対する相対的位置を変更する。濁度値算出部は、前記受光素子で受光された散乱光を基に前記被測定液の濁度値を算出する。
【発明の効果】
【００１０】
本発明によれば、濁度測定の精度を向上させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
