公開番号2025152548
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054482
出願日2024-03-28
発明の名称測定装置、測定方法、及びプログラム
出願人横河電機株式会社
代理人個人,個人,個人,個人
主分類G01N 21/3504 20140101AFI20251002BHJP(測定;試験)
要約【課題】干渉ガスによる影響を軽減して被測定ガスの状態を正確に測定可能な測定装置を提供する。

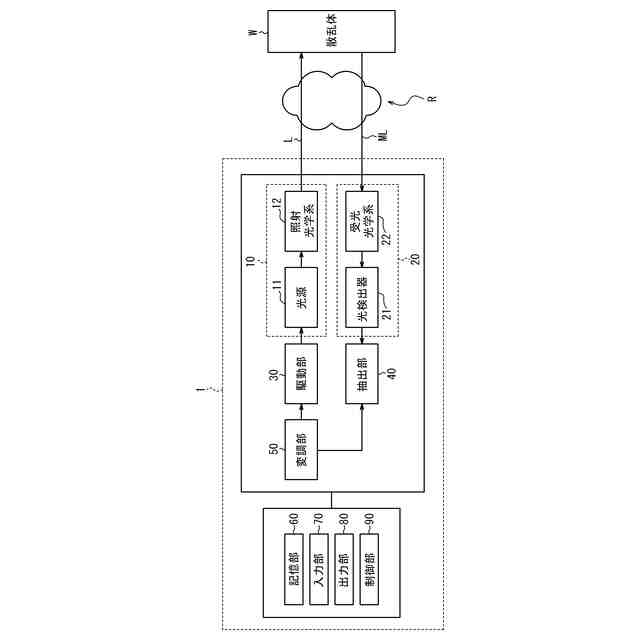

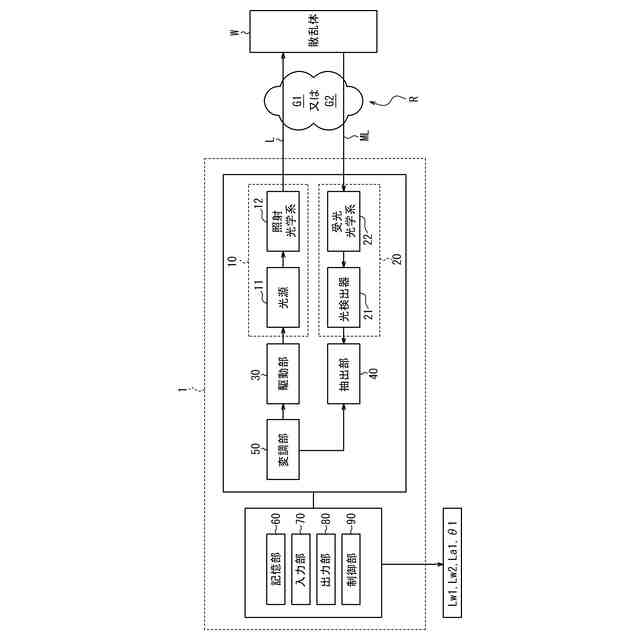

【解決手段】本開示に係る測定装置1は、照射光Lを照射する照射部10と、照射部10により被測定領域Rに照射された照射光Lに基づく被測定光MLを受光する受光部20と、被測定ガスG1の第1中心波長λ1で取得された被測定ガスG1の第1参照情報と、干渉ガスG2の第2中心波長λ2及び第1中心波長λ1で取得された干渉ガスG2の第2参照情報と、受光部20で受光した被測定光MLの第1中心波長λ1及び第2中心波長λ2での受光信号と、に基づいて被測定領域Rに含まれる被測定ガスG1の状態を算出する制御部90と、を備える。

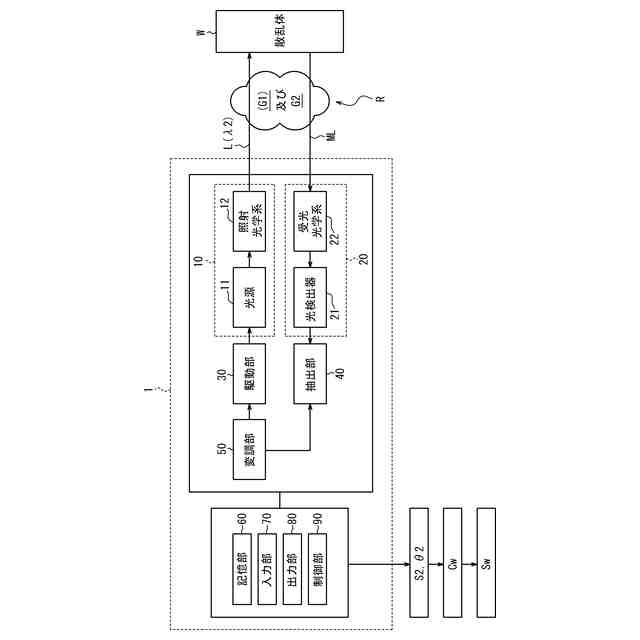

【選択図】図4
特許請求の範囲【請求項１】
照射光を照射する照射部と、
前記照射部により被測定領域に照射された前記照射光に基づく被測定光を受光する受光部と、
被測定ガスの第１中心波長で取得された前記被測定ガスの第１参照情報と、干渉ガスの第２中心波長及び前記第１中心波長で取得された前記干渉ガスの第２参照情報と、前記受光部で受光した前記被測定光の前記第１中心波長及び前記第２中心波長での受光信号と、に基づいて前記被測定領域に含まれる前記被測定ガスの状態を算出する制御部と、
を備える、
測定装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の測定装置であって、
前記制御部は、変調周波数で前記照射光の波長を変調し、
前記第１参照情報は、前記被測定ガスの濃度と前記変調周波数の２倍の周波数成分での前記受光信号の強度とが互いに関連付けられた第１検量線を第１相関データとして含む、
測定装置。
【請求項３】
請求項２に記載の測定装置であって、
前記第１参照情報は、前記被測定ガスの前記受光信号の第１位相を含む、
測定装置。
【請求項４】
請求項３に記載の測定装置であって、
前記第２参照情報は、前記干渉ガスの濃度と前記変調周波数の２倍の周波数成分での前記受光信号の強度とが互いに関連付けられた第２検量線を第２相関データとして含む、
測定装置。
【請求項５】
請求項４に記載の測定装置であって、
前記第２検量線は、前記第１中心波長での検量線及び前記第２中心波長での検量線の両方を含む、
測定装置。
【請求項６】
請求項４に記載の測定装置であって、
前記制御部は、前記第２中心波長で取得した、前記周波数成分での前記受光信号の第１強度を、前記第２中心波長での前記第２検量線と比較することで、前記干渉ガスの濃度を算出する、
測定装置。
【請求項７】
請求項６に記載の測定装置であって、
前記制御部は、算出された前記干渉ガスの濃度を前記第１中心波長での前記第２検量線と比較することで、前記周波数成分での前記受光信号の第２強度を前記第１中心波長で前記干渉ガスに対し算出する、
測定装置。
【請求項８】
請求項７に記載の測定装置であって、
前記制御部は、前記第１中心波長で取得した、前記周波数成分での前記受光信号の第３強度における前記第２強度の寄与分を打ち消すことで、前記周波数成分での前記受光信号の第４強度を前記第１中心波長で前記被測定ガスに対し算出する、
測定装置。
【請求項９】
請求項８に記載の測定装置であって、
前記制御部は、前記第３強度に関連する前記受光信号の位相と前記第１位相との一致又は不一致に応じて前記第４強度の算出式を変える、
測定装置。
【請求項１０】
請求項８に記載の測定装置であって、
前記制御部は、算出された前記第４強度を前記第１検量線と比較することで、前記被測定ガスの濃度を前記被測定ガスの状態として算出する、
測定装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、測定装置、測定方法、及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、被測定ガスの濃度などを含む被測定ガスの状態を測定する技術が知られている。例えば、特許文献１には、簡易な分析ロジックを追加することで、干渉の影響を排除し、濃度を正確に算出できるようにしたレーザー式ガス分析計が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１９１２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の従来技術では、被測定ガスの状態の測定における干渉ガスによる影響の軽減について改善の余地があった。
【０００５】
本開示は、干渉ガスによる影響を軽減して被測定ガスの状態を正確に測定可能な測定装置、測定方法、及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】

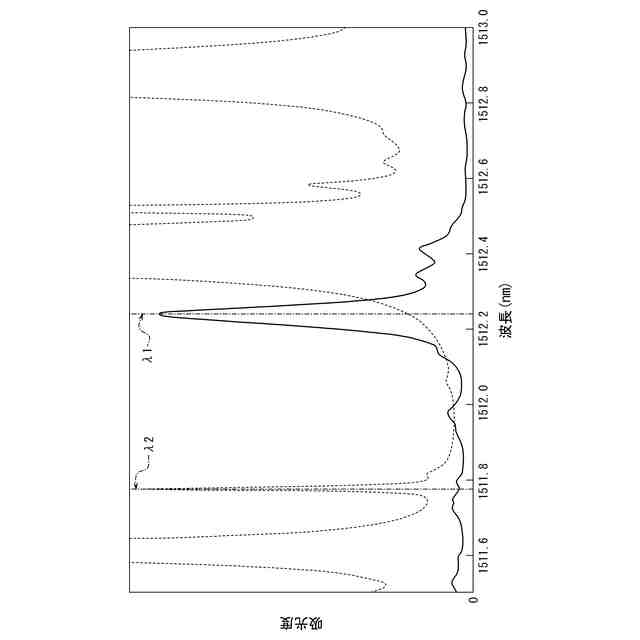

幾つかの実施形態に係る測定装置は、照射光を照射する照射部と、前記照射部により被測定領域に照射された前記照射光に基づく被測定光を受光する受光部と、被測定ガスの第１中心波長で取得された前記被測定ガスの第１参照情報と、干渉ガスの第２中心波長及び前記第１中心波長で取得された前記干渉ガスの第２参照情報と、前記受光部で受光した前記被測定光の前記第１中心波長及び前記第２中心波長での受光信号と、に基づいて前記被測定領域に含まれる前記被測定ガスの状態を算出する制御部と、を備える。
【０００７】
これにより、測定装置は、干渉ガスによる影響を軽減して被測定ガスの状態を正確に測定可能である。測定装置は、干渉ガスの第２参照情報を含む参照情報を用いながら、干渉ガスに起因する誤差を補正し、被測定ガスの状態を正確に測定可能である。例えば、測定装置は、測定処理において、被測定領域に含まれる干渉ガスの情報を取得して補正するため、散乱体までの距離が変化したり干渉ガスの濃度が変化したりしても、変化に応じて受光信号に基づく測定値を補正可能である。例えば、測定装置は、ＷＭＳ（Wavelength Modulation Spectroscopy）測定により被測定ガスの状態を測定するとき、干渉ガスの誤差を軽減した測定値を容易に取得可能である。測定装置は、一例として、被測定ガスとしてのＮＨ３のみに起因するカラム濃度を推定することが可能である。
【０００８】
一実施形態における測定装置では、前記制御部は、変調周波数で前記照射光の波長を変調し、前記第１参照情報は、前記被測定ガスの濃度と前記変調周波数の２倍の周波数成分での前記受光信号の強度とが互いに関連付けられた第１検量線を第１相関データとして含んでもよい。これにより、測定装置は、第１中心波長での受光信号から得られる２ｆ成分の大きさを予め取得された第１検量線と比較し、対応する濃度を精度良く算出可能である。
【０００９】

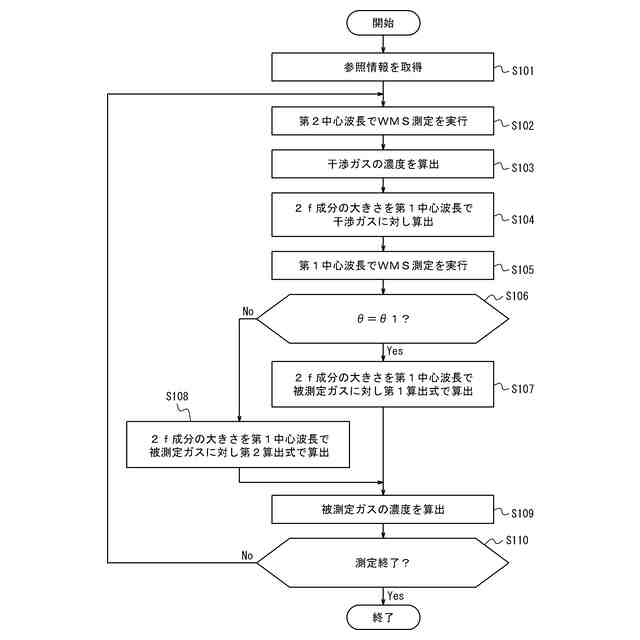

一実施形態における測定装置では、前記第１参照情報は、前記被測定ガスの前記受光信号の第１位相を含んでもよい。これにより、測定装置は、図５に示されるとおり、第１中心波長で被測定ガスに対し２ｆ成分の大きさを第１算出式及び第２算出式のいずれで算出するかの判断基準を設定することが可能である。例えば、測定装置は、位相と第１位相との関係性を判断基準として設定することが可能である。測定装置は、当該関係性に応じて適切な算出式を選択することが可能である。
【００１０】
一実施形態における測定装置では、前記第２参照情報は、前記干渉ガスの濃度と前記変調周波数の２倍の周波数成分での前記受光信号の強度とが互いに関連付けられた第２検量線を第２相関データとして含んでもよい。これにより、測定装置は、第２中心波長での受光信号から得られる２ｆ成分の大きさを予め取得された第２検量線と比較し、対応する濃度を精度良く算出可能である。
（【００１１】以降は省略されています）
