公開番号2025154770
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057956
出願日2024-03-29
発明の名称回路モジュール、細胞穿刺装置、及び顕微鏡システム
出願人横河電機株式会社
代理人個人,個人,個人,個人
主分類C12M 1/00 20060101AFI20251002BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】回路素子に対して電圧を供給するときの安全性が向上する回路モジュールを提供する。

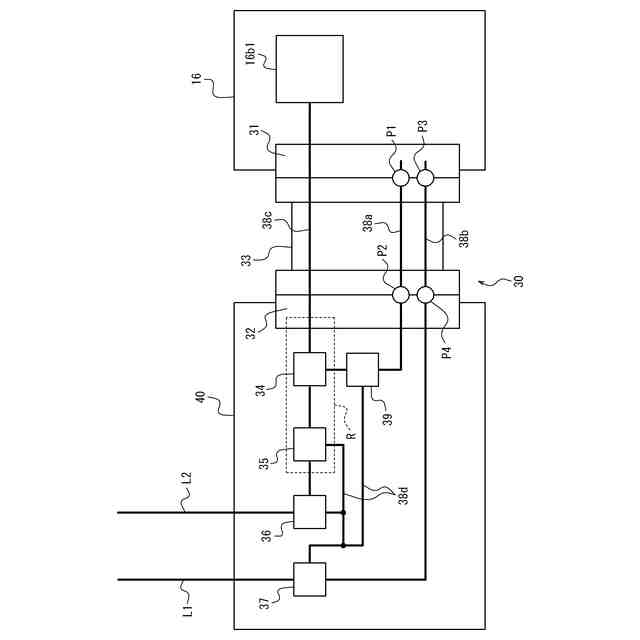

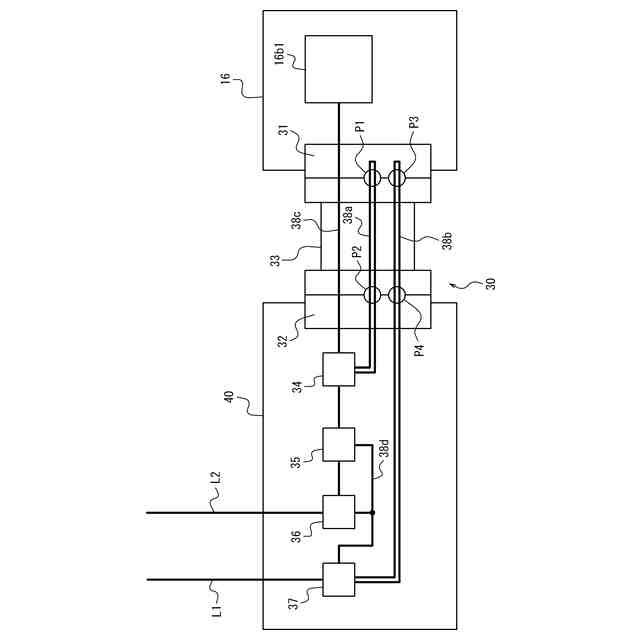

【解決手段】本開示に係る回路モジュール30は、回路素子16b1に対して電圧を出力する回路モジュール30であって、回路素子16b1側に配置されている第1コネクタ31と、第1コネクタ31と反対側に配置されている第2コネクタ32と、第1コネクタ31と第2コネクタ32とを接続するケーブル33と、第1コネクタ31又は第2コネクタ32とケーブル33とが非接続状態になると状態を変化させる第1確認部と、第1コネクタ31又は第2コネクタ32とケーブル33とが非接続状態になると状態を変化させる第2確認部と、第1確認部の状態の変化に応じて電圧の遮断に寄与する第1遮断部34と、第2確認部の状態の変化に応じて電圧の遮断に寄与する第2遮断部37と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
回路素子に対して電圧を出力する回路モジュールであって、
前記回路素子側に配置されている第１コネクタと、
前記第１コネクタと反対側に配置されている第２コネクタと、
前記第１コネクタと前記第２コネクタとを接続するケーブルと、
前記第１コネクタ又は前記第２コネクタと前記ケーブルとが非接続状態になると状態を変化させる第１確認部と、
前記第１コネクタ又は前記第２コネクタと前記ケーブルとが非接続状態になると状態を変化させる第２確認部と、
前記第１確認部の前記状態の変化に応じて前記電圧の遮断に寄与する第１遮断部と、
前記第２確認部の前記状態の変化に応じて前記電圧の遮断に寄与する第２遮断部と、
を備える、
回路モジュール。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の回路モジュールであって、
前記第１確認部は、前記第１遮断部と前記第１コネクタとの間で、前記第２コネクタ及び前記ケーブルを介してループする第１配線を含む、
回路モジュール。
【請求項３】
請求項１又は２に記載の回路モジュールであって、
前記第２確認部は、前記第２遮断部と前記第１コネクタとの間で、前記第２コネクタ及び前記ケーブルを介してループする第２配線を含む、
回路モジュール。
【請求項４】
請求項１又は２に記載の回路モジュールであって、
前記第１確認部は、
前記ケーブルと前記第１コネクタとの第１接続部に配置され、前記第１コネクタと前記ケーブルとの間の前記非接続状態を検知して第１通信信号を前記第１遮断部に出力する第１通信素子と、
前記ケーブルと前記第２コネクタとの第２接続部に配置され、前記第２コネクタと前記ケーブルとの間の前記非接続状態を検知して第２通信信号を前記第１遮断部に出力する第２通信素子と、
を含む、
回路モジュール。
【請求項５】
請求項１又は２に記載の回路モジュールであって、
前記第２確認部は、
前記ケーブルと前記第１コネクタとの第３接続部に配置され、前記第１コネクタと前記ケーブルとの間の前記非接続状態を検知して第３通信信号を前記第２遮断部に出力する第３通信素子と、
前記ケーブルと前記第２コネクタとの第４接続部に配置され、前記第２コネクタと前記ケーブルとの間の前記非接続状態を検知して第４通信信号を前記第２遮断部に出力する第４通信素子と、
を含む、
回路モジュール。
【請求項６】
請求項１又は２に記載の回路モジュールであって、
前記第２コネクタ側に配置され、前記回路モジュールに入力される低電圧信号を、前記回路素子を駆動する高電圧信号に変換する変換部をさらに備える、
回路モジュール。
【請求項７】
請求項６に記載の回路モジュールであって、
前記第１遮断部は、前記変換部と前記第２コネクタとの間に配置され、前記変換部から出力される前記高電圧信号を遮断する、
回路モジュール。
【請求項８】
請求項６に記載の回路モジュールであって、
前記第２遮断部は、前記回路モジュールの外部からの電源線と前記変換部との間に配置され、前記変換部への電源供給を遮断する、
回路モジュール。
【請求項９】
請求項６に記載の回路モジュールであって、
前記第２遮断部は、前記回路モジュールの外部からの信号線と前記変換部との間に配置され、前記変換部へ入力される前記低電圧信号を遮断する、
回路モジュール。
【請求項１０】
請求項１又は２に記載の回路モジュールであって、
前記第１確認部の前記状態の変化に応じて前記電圧の遮断に寄与する第３遮断部をさらに備え、
前記第３遮断部は、前記回路モジュールの外部からの電源線と前記第１遮断部との間に配置され、前記第１遮断部への電源供給であって、前記第１遮断部を遮断する、又は遮断を解除する前記電源供給を遮断する、
回路モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、回路モジュール、細胞穿刺装置、及び顕微鏡システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、細胞に関する研究及び応用開発において、サンプルとなる特定の細胞へ薬液などを正確に注入したり、細胞内部の物質を吸引したりするために、細胞へ針を穿刺するための技術が知られている。例えば、特許文献１には、マルチバレル式ナノピペットを複数のバレル内の少なくとも２個の電極と共に用いた装置において、１つのバレルが細胞含有物を引き出し、もう１つのバレルが細胞内に物質を注入することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６４５３３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の細胞穿刺装置では、細胞へ針を穿刺するために圧電素子などの回路素子が用いられているが、当該回路素子に対して電圧を供給するときの安全性について、特許文献１においても十分に検討されていなかった。
【０００５】
本開示は、回路素子に対して電圧を供給するときの安全性が向上する回路モジュール、細胞穿刺装置、及び顕微鏡システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
幾つかの実施形態に係る回路モジュールは、回路素子に対して電圧を出力する回路モジュールであって、前記回路素子側に配置されている第１コネクタと、前記第１コネクタと反対側に配置されている第２コネクタと、前記第１コネクタと前記第２コネクタとを接続するケーブルと、前記第１コネクタ又は前記第２コネクタと前記ケーブルとが非接続状態になると状態を変化させる第１確認部と、前記第１コネクタ又は前記第２コネクタと前記ケーブルとが非接続状態になると状態を変化させる第２確認部と、前記第１確認部の前記状態の変化に応じて前記電圧の遮断に寄与する第１遮断部と、前記第２確認部の前記状態の変化に応じて前記電圧の遮断に寄与する第２遮断部と、を備える。
【０００７】
これにより、回路素子に対して電圧を供給するときの安全性が向上する。回路モジュールは、第１確認部及び第１遮断部を有することで、ケーブルが第１コネクタ及び第２コネクタの少なくとも一方に接続されていない場合に、回路素子に対する電圧の遮断に一の箇所で寄与することができる。回路モジュールは、第２確認部及び第２遮断部を有することで、ケーブルが第１コネクタ及び第２コネクタの少なくとも一方に接続されていない場合に、回路素子に対する電圧の遮断に他の箇所で寄与することができる。以上により、回路モジュールは、ケーブルが非接続状態にあるときに複数箇所で電圧の遮断に寄与することができ、電圧の出力をより確実に抑制可能である。
【０００８】
一実施形態における回路モジュールでは、前記第１確認部は、前記第１遮断部と前記第１コネクタとの間で、前記第２コネクタ及び前記ケーブルを介してループする第１配線を含んでもよい。これにより、回路モジュールは、第１配線の導通状態の変化に応じて、回路素子に対する電圧を直接的に遮断することができる。したがって、回路モジュールは、ケーブルが非接続状態にあるときに、電圧の出力をより確実に抑制可能である。
【０００９】
一実施形態における回路モジュールでは、前記第２確認部は、前記第２遮断部と前記第１コネクタとの間で、前記第２コネクタ及び前記ケーブルを介してループする第２配線を含んでもよい。これにより、回路モジュールは、第２配線の導通状態の変化に応じて、回路素子に対する電圧を間接的に遮断することができる。したがって、回路モジュールは、ケーブルが非接続状態にあるときに、電圧の出力をより確実に抑制可能である。
【００１０】
一実施形態における回路モジュールでは、前記第１確認部は、前記ケーブルと前記第１コネクタとの第１接続部に配置され、前記第１コネクタと前記ケーブルとの間の前記非接続状態を検知して第１通信信号を前記第１遮断部に出力する第１通信素子と、前記ケーブルと前記第２コネクタとの第２接続部に配置され、前記第２コネクタと前記ケーブルとの間の前記非接続状態を検知して第２通信信号を前記第１遮断部に出力する第２通信素子と、を含んでもよい。
（【００１１】以降は省略されています）
