公開番号2025145153
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045188
出願日2024-03-21
発明の名称光パルス試験器及び測定方法
出願人横河電機株式会社,横河計測株式会社
代理人個人,個人,個人
主分類G01M 11/02 20060101AFI20250926BHJP(測定;試験)
要約【課題】マルチコア光ファイバにおけるコア間のクロストークを容易に精度良く測定する。

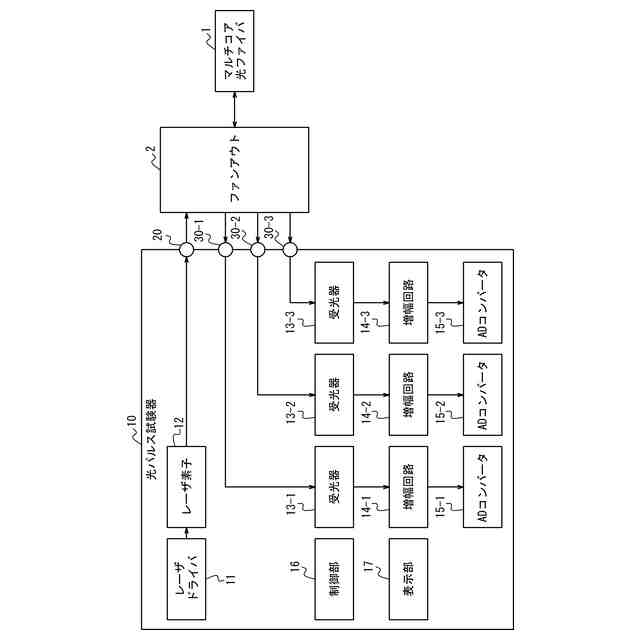

【解決手段】本開示に係る光パルス試験器10は、マルチコア光ファイバ1のコア間のクロストークを測定する。光パルス試験器10は、光パルスを生成するレーザ素子12と、マルチコア光ファイバ1の複数のコアのうちの1本のコアに光パルスを出力する出力ポート20と、複数のコアの1本のコア以外のコアにおいて発生する後方散乱光を受信する入力ポート30と、入力ポート30が受信した後方散乱光を検出する受光器13と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
マルチコア光ファイバのコア間のクロストークを測定する光パルス試験器であって、
光パルスを生成するレーザ素子と、
前記マルチコア光ファイバの複数のコアのうちの１本のコアに前記光パルスを出力する出力ポートと、
前記複数のコアの前記１本のコア以外のコアにおいて発生する後方散乱光を受信する入力ポートと、
前記入力ポートが受信した前記後方散乱光を検出する受光器と、
を備える、光パルス試験器。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の光パルス試験器において、
複数個の前記入力ポートを備える、光パルス試験器。
【請求項３】
請求項２に記載の光パルス試験器において、
複数個の前記受光器を備え、
複数個の前記受光器は、複数個の前記入力ポートにそれぞれ接続されている、光パルス試験器。
【請求項４】
請求項２に記載の光パルス試験器において、

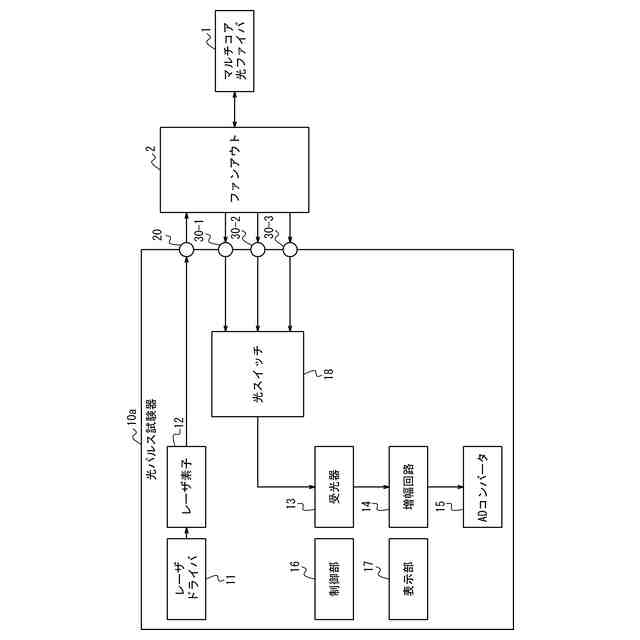

複数個の前記入力ポートと接続されている光スイッチをさらに備え、
前記光スイッチは、複数個の前記入力ポートから供給される複数の後方散乱光のうちのいずれか１つの後方散乱光を前記受光器に出力する、光パルス試験器。
【請求項５】
請求項１に記載の光パルス試験器において、

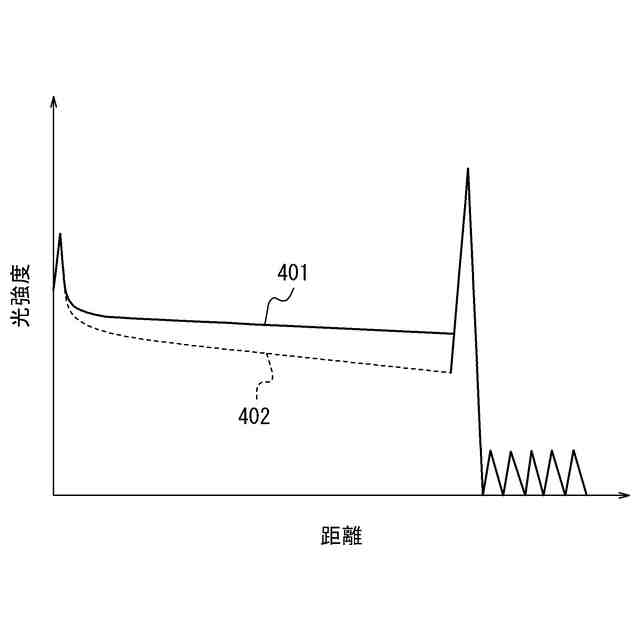

前記受光器が検出した前記後方散乱光に基づいてＯＴＤＲ（Optical Time Domain Reflectometer）波形を生成する制御部をさらに備える、光パルス試験器。
【請求項６】
請求項５に記載の光パルス試験器において、
前記ＯＴＤＲ波形を表示する表示部をさらに備える、光パルス試験器。
【請求項７】
光パルス試験器によってマルチコア光ファイバのコア間のクロストークを測定する測定方法であって、
光パルスを生成するステップと、
前記マルチコア光ファイバの複数のコアのうちの１本のコアに前記光パルスを出力ポートから出力するステップと、
前記複数のコアの前記１本のコア以外のコアにおいて発生する後方散乱光を入力ポートで受信するステップと、
前記入力ポートが受信した前記後方散乱光を検出するステップと、
を含む、測定方法。
【請求項８】
請求項７に記載の測定方法において、
前記光パルス試験器は、複数個の前記入力ポートを備える、測定方法。
【請求項９】
請求項８に記載の測定方法において、
前記光パルス試験器は、
前記後方散乱光を検出する受光器を複数個備え、
複数個の前記受光器は、複数個の前記入力ポートにそれぞれ接続されている、測定方法。
【請求項１０】
請求項８に記載の測定方法において、
前記光パルス試験器は、
複数個の前記入力ポートと接続されている光スイッチをさらに備え、
前記光スイッチは、複数個の前記入力ポートから供給される複数の後方散乱光のうちのいずれか１つの後方散乱光を出力する、測定方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光パルス試験器及び測定方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
光ファイバには、１つのコアを有するシングルコア光ファイバと、複数のコアを有するマルチコア光ファイバがある。
【０００３】
マルチコア光ファイバは、クラッドの中に複数のコアが高密度に配置されている。そのため、コア間にクロストークが生じてしまう。
【０００４】
従来、マルチコア光ファイバにおけるコア間のクロストークを測定する技術として、様々な技術が検討されている。例えば特許文献１は、複数のＯＴＤＲ（Optical Time Domain Reflectometer）装置を用いてクロストークを測定する技術を開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－２０２８２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載の測定方法は、複数のＯＴＤＲ装置を使用する必要があり、マルチコア光ファイバにおけるコア間のクロストークを容易に測定することができない。
【０００７】

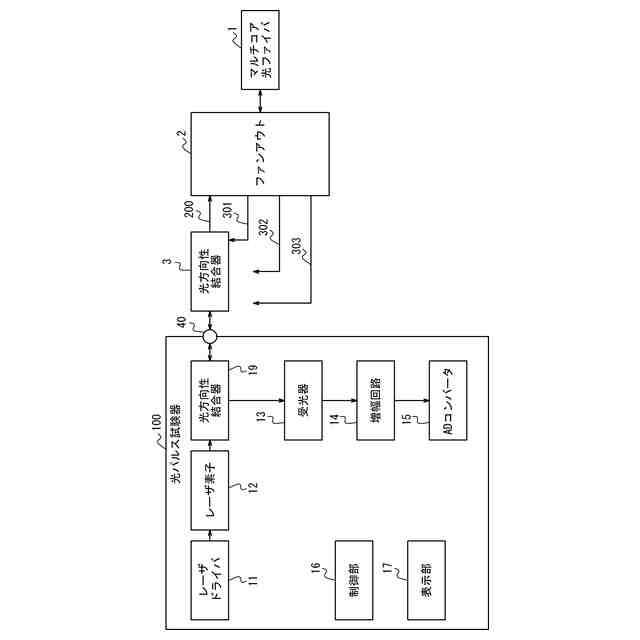

また、マルチコア光ファイバにおけるコア間のクロストークを測定する方法として、光方向性結合器を介して光パルスを複数のコアのうちの１本のコアに入力し、他のコアで発生した後方散乱光を同じ光方向性結合器を介して受信して測定する方法が考えられる。この測定方法の場合、光方向性結合器の遮断能力が完全ではないため、光パルスを入力したコアからの後方散乱光が光方向性結合器を介して漏れ出して、他のコアで発生した後方散乱光に加算されてしまう。そのため、他のコアで発生した後方散乱光だけを測定することが困難であり、クロストークを精度良く測定することが困難である。
【０００８】
そこで、本開示は、マルチコア光ファイバにおけるコア間のクロストークを容易に精度良く測定することが可能な光パルス試験器及び測定方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
幾つかの実施形態に係る光パルス試験器は、マルチコア光ファイバのコア間のクロストークを測定する光パルス試験器であって、光パルスを生成するレーザ素子と、前記マルチコア光ファイバの複数のコアのうちの１本のコアに前記光パルスを出力する出力ポートと、前記複数のコアの前記１本のコア以外のコアにおいて発生する後方散乱光を受信する入力ポートと、前記入力ポートが受信した前記後方散乱光を検出する受光器と、を備える。このような光パルス試験器によれば、マルチコア光ファイバにおけるコア間のクロストークを容易に精度良く測定することが可能である。
【００１０】
一実施形態に係る光パルス試験器において、複数個の前記入力ポートを備えていてもよい。これにより、複数の後方散乱光を同時に受信することができる。
（【００１１】以降は省略されています）
