公開番号2025135717
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033633
出願日2024-03-06
発明の名称装置、方法、およびプログラム
出願人横河電機株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類G01N 7/00 20060101AFI20250911BHJP(測定;試験)
要約【課題】流体に関する液体量または乾き度の少なくともいずれかを推定する。
【解決手段】流体について渦流量計で検出した検出信号に関する少なくとも1つの周波数帯の強度データを含む状態データを取得する取得部と、取得した状態データに基づいて流体の状態を推定する状態判定推定部と、推定した流体の状態に応じて、強度データから、流体に関する液体量または乾き度の少なくともいずれかを推定する流体品質推定部と、推定した液体量または乾き度の少なくともいずれかを出力する出力部とを備える推定装置を提供する。
【選択図】図1
特許請求の範囲【請求項１】
流体について渦流量計で検出した検出信号に関する少なくとも１つの周波数帯の強度データを含む状態データを取得する取得部と、
前記取得した状態データに基づいて前記流体の状態を推定する状態判定推定部と、

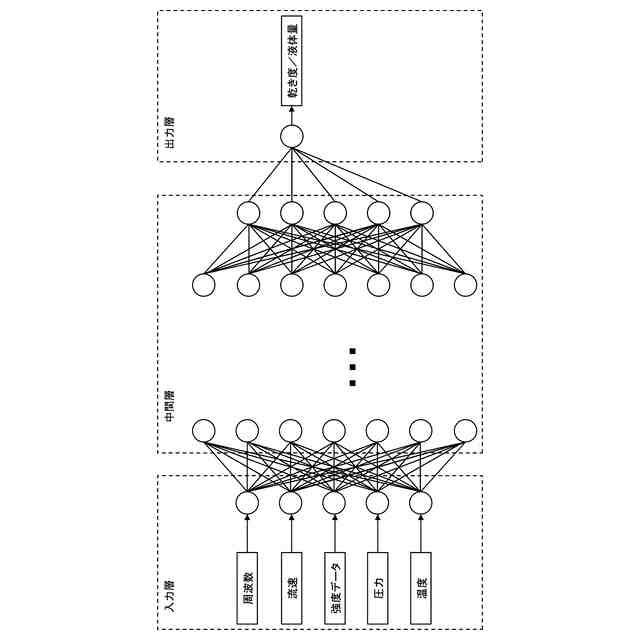

前記推定した流体の状態に応じて、前記強度データから、前記流体に関する液体量または乾き度の少なくともいずれかを推定する流体品質推定部と、
前記推定した液体量または乾き度の少なくともいずれかを出力する出力部とを備える
推定装置。
続きを表示（約 1,300 文字）【請求項２】
前記取得部は、前記渦流量計から、前記少なくとも１つの周波数帯の強度データを示すデジタル信号を取得する
請求項１に記載の推定装置。
【請求項３】
前記取得部は、前記流体について測定された流速、温度、圧力、粘度、濃度、または密度の少なくとも１つを含む前記状態データを取得し、
前記流体品質推定部は、前記推定した流体の状態に応じて、取得した前記強度データと前記流体について測定された流速、温度、圧力、粘度、濃度、または密度の少なくとも１つとを含む前記状態データとから、前記流体に関する液体量または乾き度の少なくともいずれかを推定する
請求項１に記載の推定装置。
【請求項４】

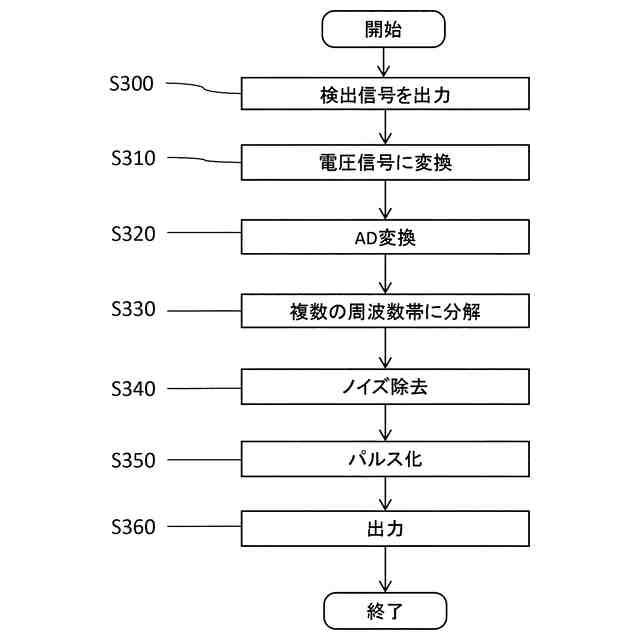

前記渦流量計は、前記少なくとも１つの周波数帯の強度データに基づいて生成される前記検出信号の渦周波数を示すパルス信号を演算装置に出力し、
前記取得部は、前記演算装置により前記パルス信号に基づいて算出された前記流体の圧力、流速、体積流量、密度、または質量流量の少なくとも１つを含む前記状態データを取得する
請求項３に記載の推定装置。
【請求項５】
前記取得部は、前記渦流量計で検出した前記流体の検出信号に関する複数の周波数帯の強度データを含む前記状態データを取得し、
前記流体品質推定部は、前記複数の周波数帯の強度データから、前記流体に関する液体量または乾き度の少なくともいずれかを推定する
請求項１に記載の推定装置。
【請求項６】
前記流体品質推定部は、前記複数の周波数帯の強度データのうちの最大値、または前記複数の周波数帯の強度データを組み合わせた値から、前記流体に関する液体量または乾き度の少なくともいずれかを推定する
請求項５に記載の推定装置。
【請求項７】
前記取得部は、正規化された前記強度データを取得し、
前記流体品質推定部は、正規化された前記強度データから、前記流体に関する液体量または乾き度の少なくともいずれかを推定する
請求項１に記載の推定装置。
【請求項８】
前記推定した流体の状態に対応する演算を、複数の演算から選択する選択部を更に備え、
前記流体品質推定部は、前記選択した演算により、前記取得した強度データから、前記流体に関する液体量または乾き度の少なくともいずれかを推定する
請求項１に記載の推定装置。
【請求項９】

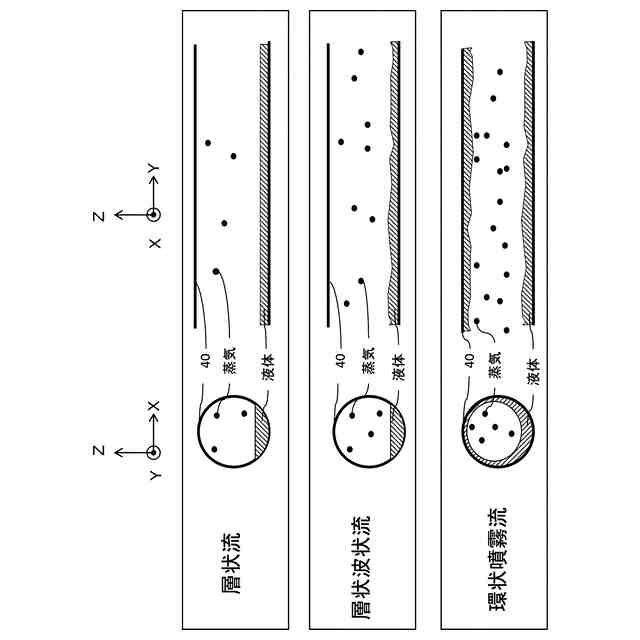

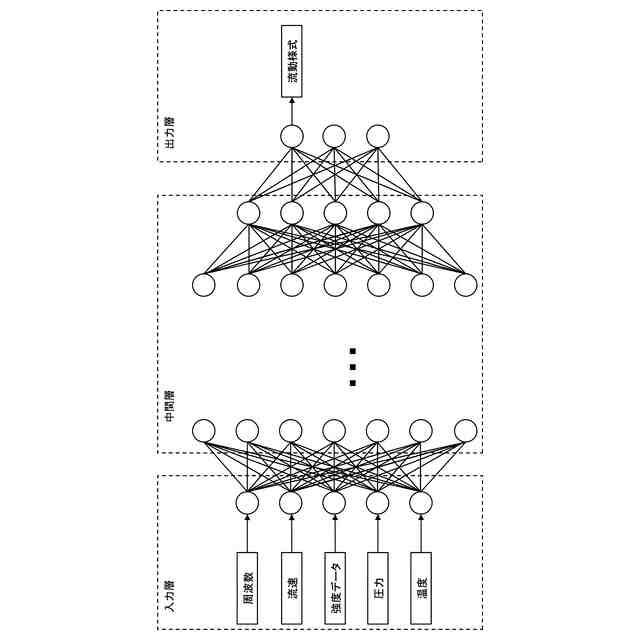

前記状態判定推定部は、前記取得した状態データに基づいて、前記流体の状態が、層状流、層状波状流、または環状噴霧流のいずれであるかを推定する
請求項１に記載の推定装置。
【請求項１０】

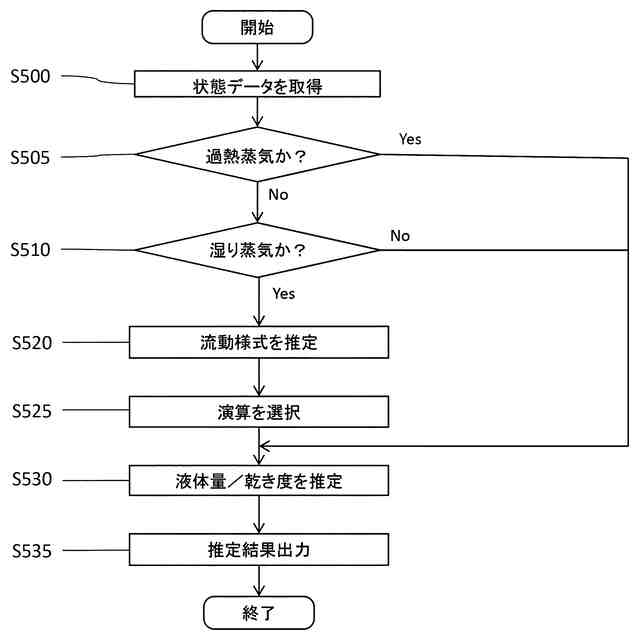

前記状態判定推定部は、
前記取得した状態データに基づいて、前記流体の状態が湿り蒸気であるか否かを判定し、
前記流体の状態が湿り蒸気であると判定した場合に、前記取得した状態データに基づいて、前記流体の状態が、層状流、層状波状流、または環状噴霧流のいずれであるかを推定する
請求項９に記載の推定装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

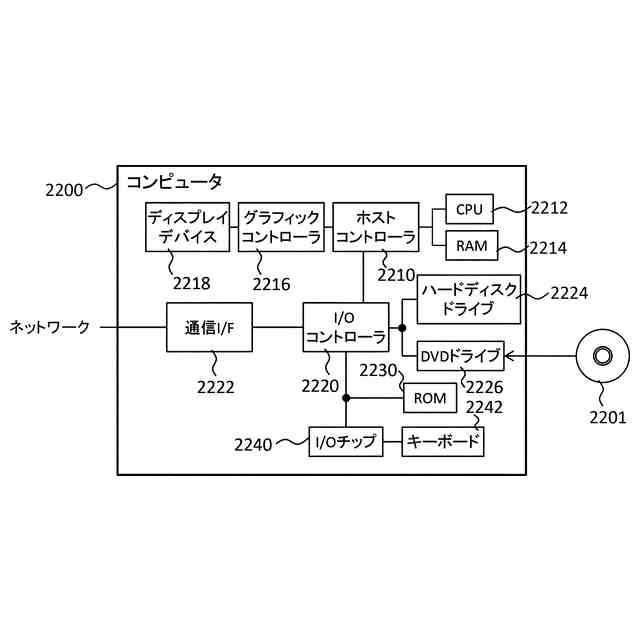

本発明は、装置、方法、およびプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、「管内を流通する湿り蒸気の流量を渦流量計または超音波流量計の一方およびオリフィス流量計により計測し、流量計測値を用いて管内の湿り度を取得する湿り度の計測方法」が記載されている。特許文献２には、「渦流測定装置は、使用中に通常、流れる２相以上の媒体の第一相の流速を、渦流センサ２００によって記録されたカルマン渦周波数を用いて測定することが可能であると同時に、分散された粒子流および／または液滴流の形態での少なくとも第二相の発生を迅速に（すなわちオンラインで）検出することも可能である」と記載されている。特許文献３には、「渦流測定装置使用中は、測定信号ならびに渦周波数から決定される標準偏差または尖度に基づいて、また、相関関係を参照しつつ、第二相の壁流の質量流量が簡易な方法にて定量的に測定される」と記載されている。
［先行技術文献］
［特許文献］
特許文献１特開２０１３－１８５９１５号公報
特許文献２特許第５４４３５１４号
特許文献３特許第５３５５７２４号
【発明の概要】
【０００３】
本発明の第１の態様においては、流体について渦流量計で検出した検出信号に関する少なくとも１つの周波数帯の強度データを含む状態データを取得する取得部と、取得した状態データに基づいて流体の状態を推定する状態判定推定部と、推定した流体の状態に応じて、強度データから、流体に関する液体量または乾き度の少なくともいずれかを推定する流体品質推定部と、推定した液体量または乾き度の少なくともいずれかを出力する出力部とを備える推定装置を提供する。
【０００４】
上記の推定装置において、取得部は、渦流量計から、少なくとも１つの周波数帯の強度データを示すデジタル信号を取得してよい。
【０００５】
上記のいずれかの推定装置において、取得部は、流体について測定された流速、温度、圧力、粘度、濃度、または密度の少なくとも１つを含む状態データを取得し、流体品質推定部は、推定した流体の状態に応じて、取得した強度データと流体について測定された流速、温度、圧力、粘度、濃度、または密度の少なくとも１つとを含む状態データとから、流体に関する液体量または乾き度の少なくともいずれかを推定してよい。
【０００６】
上記の推定装置において、渦流量計は、少なくとも１つの周波数帯の強度データに基づいて生成される検出信号の渦周波数を示すパルス信号を演算装置に出力し、取得部は、演算装置によりパルス信号に基づいて算出された流体の圧力、流速、体積流量、密度、または質量流量の少なくとも１つを含む状態データを取得してよい。
【０００７】
上記のいずれかの推定装置において、取得部は、渦流量計で検出した流体の検出信号に関する複数の周波数帯の強度データを含む状態データを取得し、流体品質推定部は、複数の周波数帯の強度データから、流体に関する液体量または乾き度の少なくともいずれかを推定してよい。
【０００８】
上記の推定装置において、流体品質推定部は、複数の周波数帯の強度データのうちの最大値、または複数の周波数帯の強度データを組み合わせた値から、流体に関する液体量または乾き度の少なくともいずれかを推定してよい。
【０００９】
上記のいずれかの推定装置において、取得部は、正規化された強度データを取得し、流体品質推定部は、正規化された強度データから、流体に関する液体量または乾き度の少なくともいずれかを推定してよい。
【００１０】
上記のいずれかの推定装置において、推定した流体の状態に対応する演算を、複数の演算から選択する選択部を更に備え、流体品質推定部は、選択した演算により、取得した強度データから、流体に関する液体量または乾き度の少なくともいずれかを推定してよい。
（【００１１】以降は省略されています）
