公開番号2025154775
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057962
出願日2024-03-29
発明の名称細胞穿刺装置及び顕微鏡システム
出願人横河電機株式会社
代理人個人,個人,個人,個人
主分類C12M 1/00 20060101AFI20251002BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】装置の使用において必要となる交換作業の作業性が向上する細胞穿刺装置を提供する。

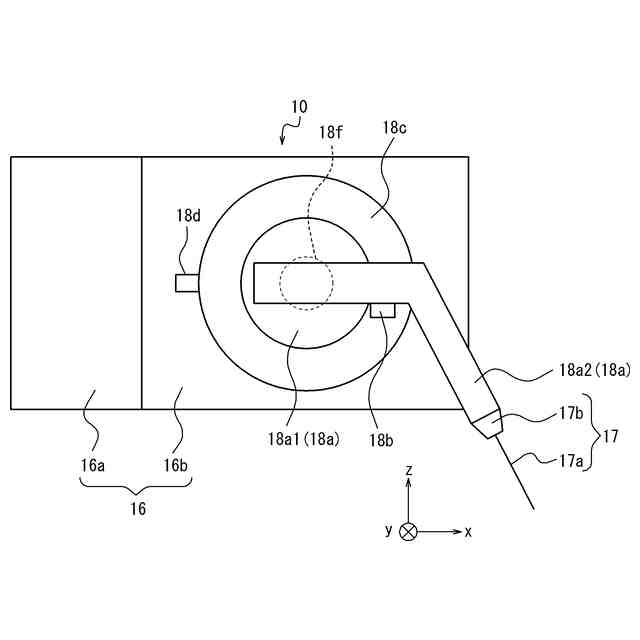

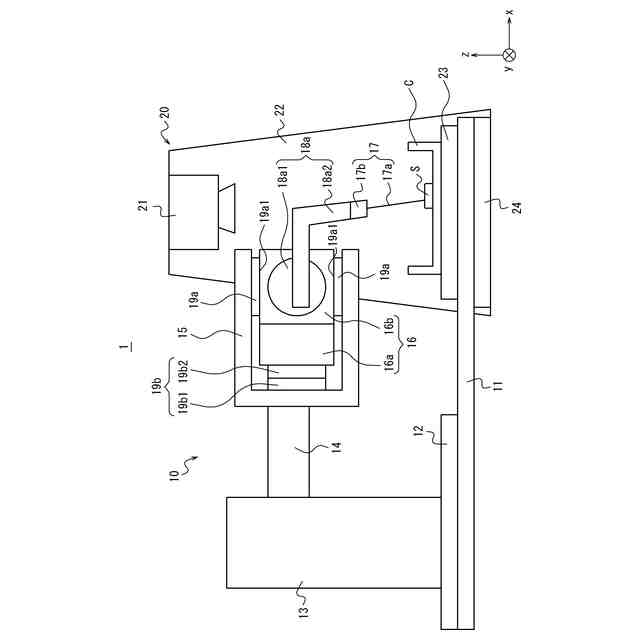

【解決手段】本開示に係る細胞穿刺装置10は、細胞Sへ穿刺する針17aと、針17aを固定する針固定部17bと、を有する針部17と、針固定部17bと接続されて、針部17を先端に配置する針支持部18aと、針支持部18aに対して配置され、細胞Sへ針17aを穿刺するときの第1位置に針部17を位置決めする第1規制部18bと、を備え、針支持部18aは、針17aを退避させるときの第2位置と第1位置との間で針部17を移動させる移動部18a1を含む。
【選択図】図2A
特許請求の範囲【請求項１】
細胞へ穿刺する針と、前記針を固定する針固定部と、を有する針部と、
前記針固定部と接続されて、前記針部を先端に配置する針支持部と、
前記針支持部に対して配置され、前記細胞へ前記針を穿刺するときの第１位置に前記針部を位置決めする第１規制部と、
を備え、
前記針支持部は、前記針を退避させるときの第２位置と前記第１位置との間で前記針部を移動させる移動部を含む、
細胞穿刺装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の細胞穿刺装置であって、
前記針支持部は、前記移動部と前記針固定部とを連結する支持ヘッドを有し、
前記第１規制部は、前記支持ヘッドと接触することで前記針部を位置決めする、
細胞穿刺装置。
【請求項３】
請求項２に記載の細胞穿刺装置であって、
前記移動部に対して前記支持ヘッドと反対側に配置され、前記針部を前記第１位置に位置決めするときの第３位置と、前記第３位置と異なる第４位置との間で前記第１規制部を移動させるベース部をさらに備える、
細胞穿刺装置。
【請求項４】
請求項３に記載の細胞穿刺装置であって、
前記ベース部に取り付けられ、前記ベース部による前記第１規制部の移動を規制する第２規制部をさらに備える、
細胞穿刺装置。
【請求項５】
請求項３又は４に記載の細胞穿刺装置であって、
前記第１規制部は、前記ベース部の表面から前記支持ヘッド側に向けて突出して前記移動部と隣接する突起を含む、
細胞穿刺装置。
【請求項６】
請求項３又は４に記載の細胞穿刺装置であって、
前記第１規制部は、前記支持ヘッドと接触することで前記支持ヘッドを着脱可能に固定する、
細胞穿刺装置。
【請求項７】
請求項６に記載の細胞穿刺装置であって、
前記第１規制部及び前記支持ヘッドの少なくとも一方は、磁石を有し、
前記第１規制部は、磁力によって前記支持ヘッドを着脱可能に固定する、
細胞穿刺装置。
【請求項８】
請求項６に記載の細胞穿刺装置であって、
前記移動部は、回転軸回りに回転移動し、
前記第１規制部は、前記ベース部の表面に接続されて前記移動部の回転方向に交差する対向面を含む、
細胞穿刺装置。
【請求項９】
請求項８に記載の細胞穿刺装置であって、
前記第１規制部は、前記支持ヘッドと対向する前記対向面において前記支持ヘッドと点接触するように突出する位置決め突起を有する、
細胞穿刺装置。
【請求項１０】
請求項１に記載の細胞穿刺装置であって、

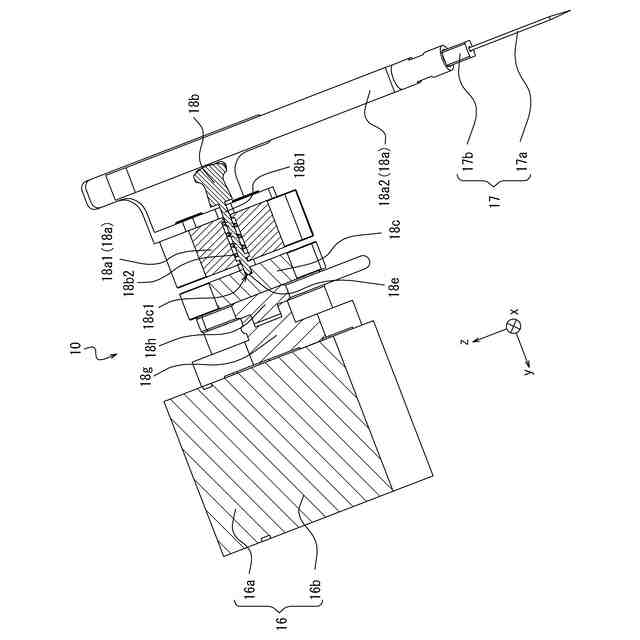

前記第１規制部は、前記移動部を貫通するように前記移動部に取り付けられ、前記移動部と共に移動することで前記針部を位置決めする、
細胞穿刺装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、細胞穿刺装置及び顕微鏡システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、細胞に関する研究及び応用開発において、サンプルとなる特定の細胞へ薬液などを正確に注入したり、細胞内部の物質を吸引したりするために、細胞へ針を穿刺するための技術が知られている。例えば、特許文献１には、マルチバレル式ナノピペットを複数のバレル内の少なくとも２個の電極と共に用いた装置において、１つのバレルが細胞含有物を引き出し、もう１つのバレルが細胞内に物質を注入することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６４５３３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の従来技術では、細胞内部へ穿刺するための針及び穿刺対象となる細胞の少なくとも一方を交換するときの作業性について改善の余地があった。
【０００５】
本開示は、装置の使用において必要となる交換作業の作業性が向上する細胞穿刺装置及び顕微鏡システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
幾つかの実施形態に係る細胞穿刺装置は、細胞へ穿刺する針と、前記針を固定する針固定部と、を有する針部と、前記針固定部と接続されて、前記針部を先端に配置する針支持部と、前記針支持部に対して配置され、前記細胞へ前記針を穿刺するときの第１位置に前記針部を位置決めする第１規制部と、を備え、前記針支持部は、前記針を退避させるときの第２位置と前記第１位置との間で前記針部を移動させる移動部を含む。
【０００７】
これにより、装置の使用において必要となる交換作業の作業性が向上する。細胞穿刺装置は、針部が第１位置にあるときの細胞に対する針の距離に比べて大きな離間距離が得られる第２位置に針部を退避させることが可能である。したがって、細胞穿刺装置は、針部が第２位置にあるときに、細胞と針との間により大きな空間を設けて交換作業に必要な作業スペースを作業者に提供可能である。
【０００８】
一実施形態における細胞穿刺装置では、前記針支持部は、前記移動部と前記針固定部とを連結する支持ヘッドを有し、前記第１規制部は、前記支持ヘッドと接触することで前記針部を位置決めしてもよい。これにより、細胞穿刺装置は、第１規制部に対する支持ヘッドの接触によって、針部を第１位置に直接的に位置決めすることができる。
【０００９】
一実施形態における細胞穿刺装置は、前記移動部に対して前記支持ヘッドと反対側に配置され、前記針部を前記第１位置に位置決めするときの第３位置と、前記第３位置と異なる第４位置との間で前記第１規制部を移動させるベース部をさらに備えてもよい。これにより、細胞穿刺装置は、ベース部の回転機構によって、針を任意の角度に調整することも可能である。
【００１０】
一実施形態における細胞穿刺装置は、前記ベース部に取り付けられ、前記ベース部による前記第１規制部の移動を規制する第２規制部をさらに備えてもよい。これにより、細胞穿刺装置は、ベース部の回転移動によって調整された第１規制部の回転位置を、針を穿刺する細胞に適切な角度に固定することも可能である。
（【００１１】以降は省略されています）
