特許ウォッチ

公開番号2025104552
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222437
出願日2023-12-28
発明の名称複合体、及び熱線吸収フィルム
出願人横河電機株式会社,熊本県
代理人弁理士法人平木国際特許事務所
主分類C08L 65/00 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本開示の目的は、環境に対する負荷が高い原料を用いない、優れた熱線吸収特性を有する複合体、及び熱線吸収フィルムを提供することである。
【解決手段】本実施形態の一つは、非晶性硫酸化多糖類と、ポリチオフェンとを含む複合体である。
【選択図】なし
特許請求の範囲【請求項１】
非晶性硫酸化多糖類と、ポリチオフェンとを含む複合体。
続きを表示（約 1,100 文字）【請求項２】
非晶性硫酸化多糖類が、カラギーナン、サクラン、ラムナン硫酸、フコイダン、コンドロイチン硫酸、ポルフィラン、フノラン、デルマタン硫酸、及びヘパリンから選択される少なくとも１種の非晶性硫酸化多糖類である、請求項１に記載の複合体。
【請求項３】
非晶性硫酸化多糖類が、ラムダ－カラギーナン、カッパ－カラギーナン、及びイオタ－カラギーナンから選択される少なくとも１種のカラギーナンである、請求項１に記載の複合体。
【請求項４】

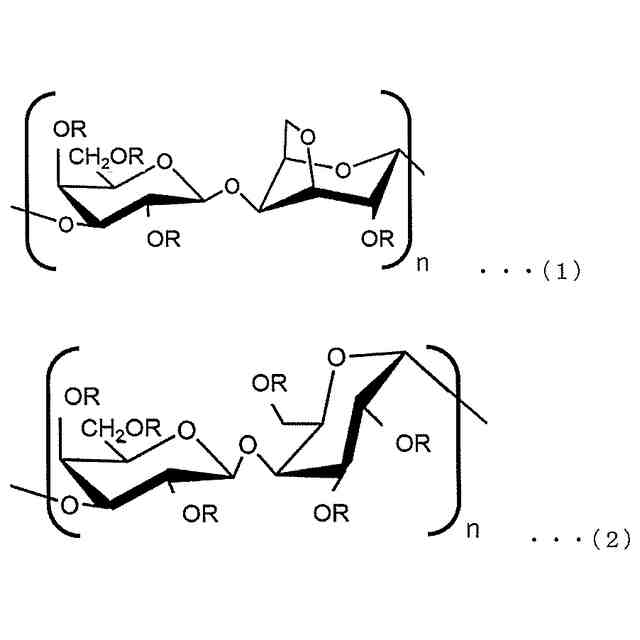

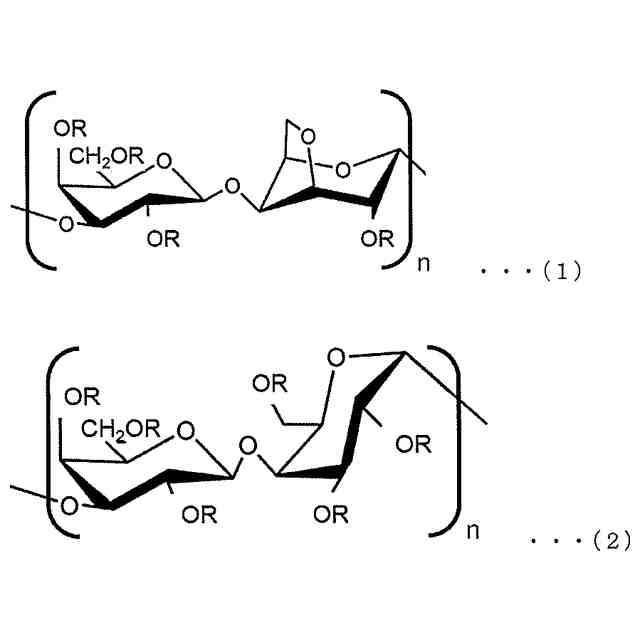

非晶性硫酸化多糖類が、下記一般式（１）で表される硫酸化多糖及び下記一般式（２）で表される硫酸化多糖から選択される少なくとも１種の硫酸化多糖である、請求項１に記載の複合体。
TIFF
2025104552000013.tif
85
118
（一般式（１）及び（２）においてＲは、それぞれ独立に、水素原子、又は下記一般式（３）で表される基であり、但し、括弧内のＲの少なくとも一つは下記一般式（３）で表される基であり、ｎは括弧内の繰り返し数を表す。）

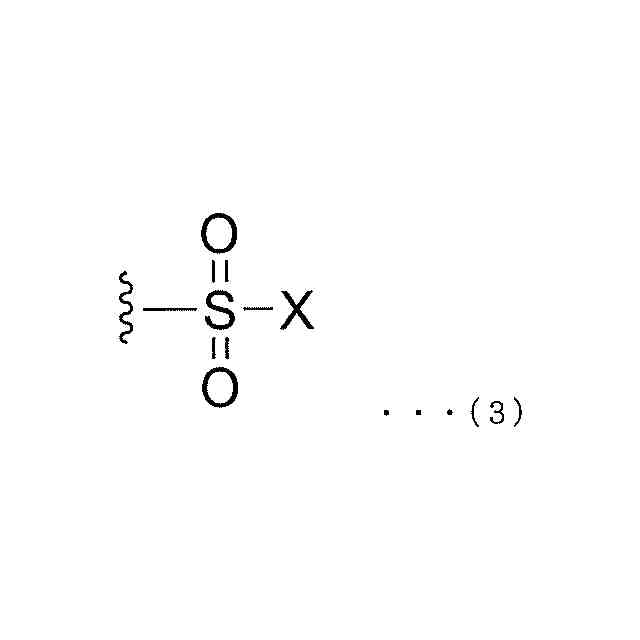

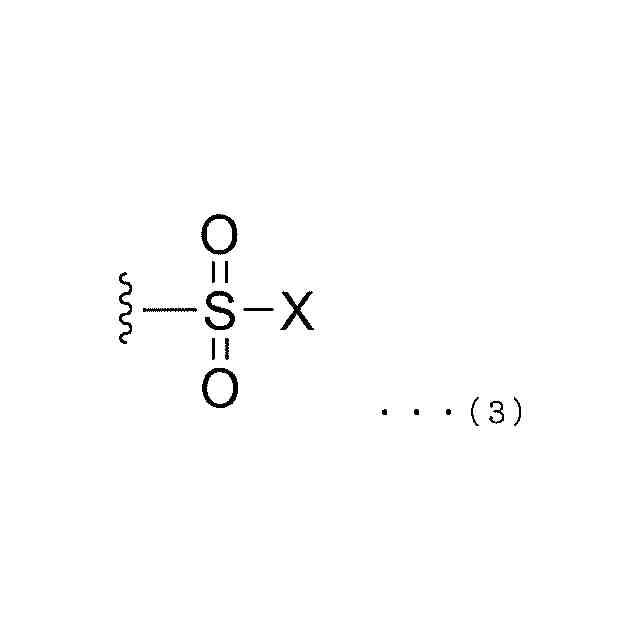

TIFF
2025104552000014.tif
31
59
（一般式（３）において、Ｘは、ヒドロキシ基、又は－Ｏ
－
（Ｍ
ｍ＋
）
１／ｍ
であり、ｍは１以上３以下の整数であり、Ｍ
ｍ+
はｍ価のカチオンであり、波線は他の原子との結合部位である。）
【請求項５】
非晶性硫酸化多糖類の硫酸エステル基の置換基量が２．０ｍｍｏｌ／ｇ以上、６．０ｍｍｏｌ／ｇ以下である、請求項１に記載の複合体。
【請求項６】
非晶性硫酸化多糖類の構成単糖数が、２００以上である、請求項１に記載の複合体。
【請求項７】
非晶性硫酸化多糖類がイオタ－カラギーナンである、請求項１に記載の複合体。
【請求項８】

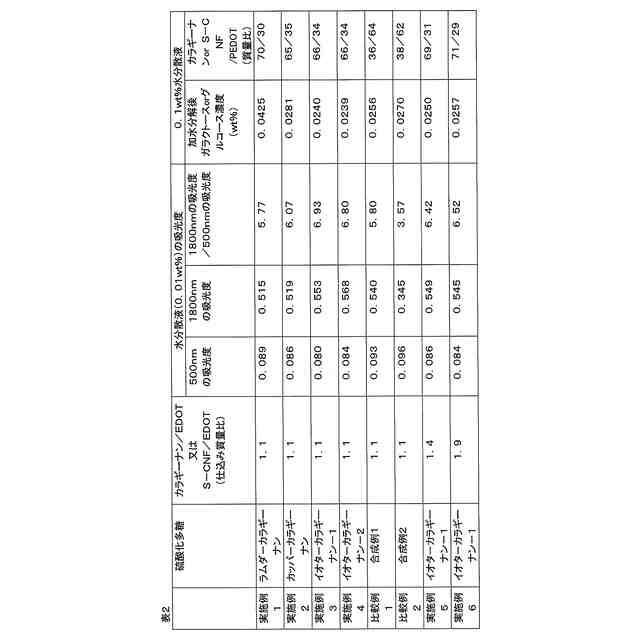

前記複合体を０．０１ｗｔ％含む水分散液の、１８００ｎｍの吸光度を５００ｎｍの吸光度で除した値が４．５以上である、請求項１に記載の複合体。
【請求項９】
前記複合体を０．０１ｗｔ％含む水分散液の、１８００ｎｍの吸光度を５００ｎｍの吸光度で除した値が４．５以上であり、５００ｎｍの吸光度が０．０１０以上、０．２００以下であり、１８００ｎｍの吸光度が０．２００以上、１．２００以下である、請求項１に記載の複合体。
【請求項１０】

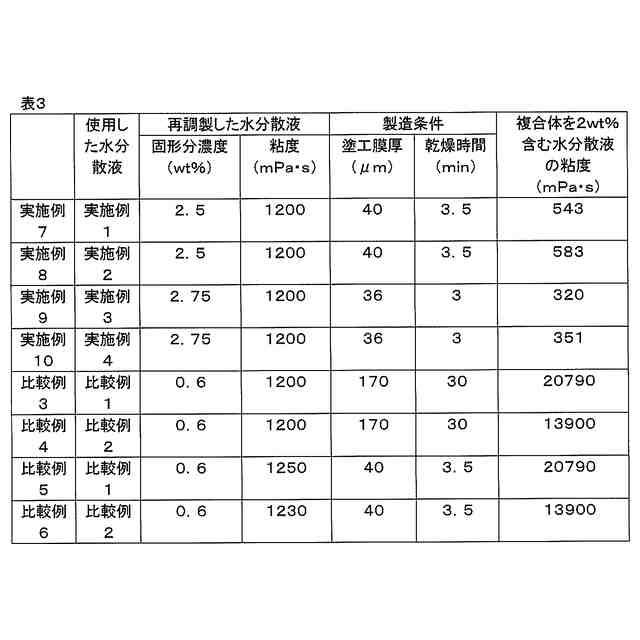

前記複合体を２ｗｔ％含む水分散液の、回転数６．０ｒｐｍ、２０℃で測定した粘度が、１００ｍＰａ・ｓ以上５０００ｍＰａ・ｓ以下である、請求項１に記載の複合体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、複合体、及び熱線吸収フィルムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
太陽光線の放射エネルギーの約４割は赤外線以上の波長領域の光であり、これらの光は熱的効果が高いため、熱線と呼ばれている。オフィスビルや自動車などに使用される透明性が要求される窓材は、一般に熱線を良く透過するので、室内や車内の温度が上昇してしまうことが知られている。
【０００３】
そこで、省エネルギー化を図る目的で、窓材に熱線を反射又は吸収する機能を付与することが検討されている。窓材に熱線を反射又は吸収する機能（熱線遮蔽性）を付与する手段としては、例えば、錫ドープ酸化インジウム（ＩＴＯ）微粒子、アンチモンドープ酸化錫（ＡＴＯ）微粒子、セシウムタングステン酸等を含む赤外線吸収フィルムを、窓ガラスに貼着する方法が提案されている。
【０００４】
アンチモンやセシウムは、いずれも毒性を有しており、インジウムは、レアメタルであるためコストが高く、これらの材料の代替材料が切望されている。また、熱線遮蔽性を高めるために、熱線遮蔽性を有する無機微粒子の添加量を増やして日射透過率を下げると、可視光の透過率も同様に低くなり、逆に外光を取り入れるため可視光の透過率を高くすると、日射透過率が上昇し、熱線遮蔽性が低下するという問題があった。
【０００５】
例えば、繊維幅３ｎｍ～１５００ｎｍの範囲にある繊維状セルロースから得られた、以下の化学式１に示す硫酸化セルロースナノクリスタルと、前記硫酸化セルロースナノクリスタルがドーピングされたポリチオフェンと、を含むことを特徴とする熱線吸収材が知られている（例えば、特許文献１参照）。
【０００６】

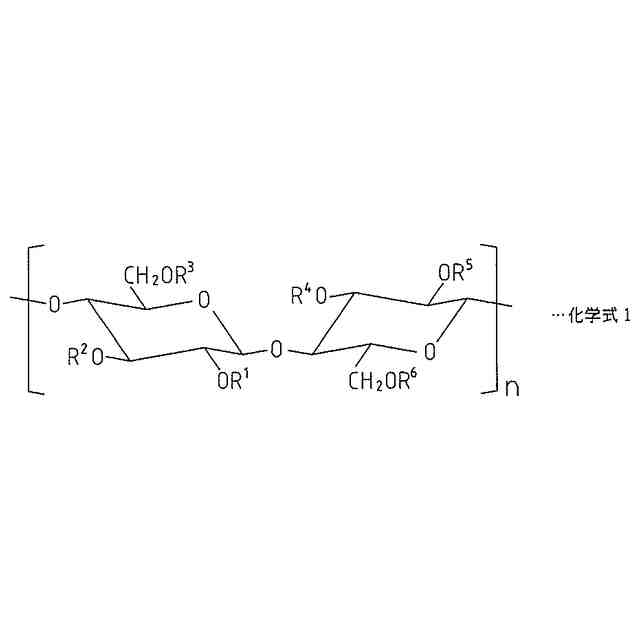

TIFF
2025104552000001.tif
30
120
化学式１に示すＲ
１
～Ｒ
６
は、それぞれ独立に水素原子、スルホン酸基または炭素鎖数１～６のアルキルスルホン酸基を表し、かつ、Ｒ
１
～Ｒ
６
の少なくとも１つはスルホン酸基または炭素鎖数１～６のアルキルスルホン酸基である。また、化学式１のｎは、括弧内の繰り返しを示す。
【先行技術文献】
【特許文献】
【０００７】
特開２０２０－１１１７４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明者らの検討によると、特許文献１に開示された熱線吸収材は、例えば８００～１８００ｎｍの光に対する近赤外吸収能が不十分であり、熱線吸収特性（近赤外光の吸光度を可視光の吸光度で除したもの）が不十分であった。
【０００９】
そこで、本開示の目的は、環境に対する負荷が高い原料を用いない、優れた熱線吸収特性を有する複合体、及び熱線吸収フィルムを提供することである。
【課題を解決するための手段】
【００１０】
本発明者らは、上記課題を解決するために鋭意研究を行ったところ、非晶性硫酸化多糖類と、ポリチオフェンとを含む複合体は、環境に対する負荷が高い原料を用いない、優れた熱線吸収特性を有する複合体となることを見出し、本開示に至った。
（【００１１】以降は省略されています）

関連特許
