特許ウォッチ

公開番号2025103643
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221177
出願日2023-12-27
発明の名称装置および方法
出願人横河電機株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類C12N 15/10 20060101AFI20250702BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】生物の核酸を抽出する装置及び方法を提供する。
【解決手段】流体試料を第1フィルタで濾過する第1濾過部と、前記第1濾過部による濾過後の前記第1フィルタを液状培地に浸漬して培養を行う培養部と、培養後の前記液状培地を前記第1フィルタの一部の領域で濾過する第2濾過部と、前記第2濾過部による濾過後の残渣から、前記液状培地に含まれる生物の核酸を抽出する抽出部と、前記液状培地に浸漬された前記第1フィルタの前記一部の領域を切り取って第2フィルタを生成する生成部とを備え、前記第2濾過部は、培養後の前記液状培地を前記第2フィルタで濾過する装置が提供される。
【選択図】図1
特許請求の範囲【請求項１】
流体試料を第１フィルタで濾過する第１濾過部と、
前記第１濾過部による濾過後の前記第１フィルタを液状培地に浸漬して培養を行う培養部と、
培養後の前記液状培地を前記第１フィルタの一部の領域で濾過する第２濾過部と、
前記第２濾過部による濾過後の残渣から、前記液状培地に含まれる生物の核酸を抽出する抽出部と、
を備える装置。
続きを表示（約 550 文字）【請求項２】
前記液状培地に浸漬された前記第１フィルタの前記一部の領域を切り取って第２フィルタを生成する生成部をさらに備え、
前記第２濾過部は、培養後の前記液状培地を前記第２フィルタで濾過する、請求項１に記載の装置。
【請求項３】
前記第２濾過部における流路の断面形状は、前記第１濾過部における流路の断面形状よりも小さい、請求項１に記載の装置。
【請求項４】
前記抽出部は、培養後の前記液状培地を濾過した前記第２フィルタを密閉容器に収容して加熱して生物の核酸を抽出する、請求項２に記載の装置。
【請求項５】
前記第１濾過部による濾過前に、前記第１フィルタよりも目の大きいプレフィルタで流体試料を濾過する第３濾過部を更に備える、請求項１に記載の装置。
【請求項６】
流体試料を第１フィルタで濾過する第１濾過段階と、
前記第１濾過段階による濾過後の前記第１フィルタを液状培地に浸漬して培養を行う培養段階と、
培養後の前記液状培地を前記第１フィルタの一部の領域で濾過する第２濾過段階と、
前記第２濾過段階による濾過後の残渣から、前記液状培地に含まれる生物の核酸を抽出する抽出段階と、
を備える方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、装置および方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１～５には「外枠付きメンブレンフィルター上に微生物を捕集し、当該外枠付きメンブレンフィルター上に微生物を保持したまま、微生物を培養、固定化、蛍光プローブとハイブリダイゼーション、洗浄及び蛍光顕微鏡による観察をする」等と記載されている。
［先行技術文献］
［特許文献］
［特許文献１］特開２００６－２９６２８５号公報
［特許文献２］特開２００７－２０２５５３号公報
［特許文献３］特開２００９－０３４０９３号公報
［特許文献４］特開２０１０－２１３７２４号公報
［特許文献５］特開２００９－０８２１５３号公報
［特許文献６］国際公開第２０１９／４３７７９号公報
［特許文献７］特許第５６２４４８７号
［特許文献８］特許第４８５７３７３号
【発明の概要】
【０００３】
本発明の第１の態様においては、流体試料を第１フィルタで濾過する第１濾過部と、前記第１濾過部による濾過後の前記第１フィルタを液状培地に浸漬して培養を行う培養部と、培養後の前記液状培地を前記第１フィルタの一部の領域で濾過する第２濾過部と、前記第２濾過部による濾過後の残渣から、前記液状培地に含まれる生物の核酸を抽出する抽出部と、を備える装置が提供される。
【０００４】
上記の装置においては、前記液状培地に浸漬された前記第１フィルタの前記一部の領域を切り取って第２フィルタを生成する生成部をさらに備えてよい。前記第２濾過部は、培養後の前記液状培地を前記第２フィルタで濾過してよい。
【０００５】
上記何れかの装置においては、前記第２濾過部における流路の断面形状は、前記第１濾過部における流路の断面形状よりも小さくてよい。
【０００６】
上記何れかの装置においては、前記抽出部は、培養後の前記液状培地を濾過した前記第２フィルタを密閉容器に収容して加熱して生物の核酸を抽出してよい。
【０００７】
上記何れかの装置においては、前記第１濾過部による濾過前に、前記第１フィルタよりも目の大きいプレフィルタで流体試料を濾過する第３濾過部を更に備えてよい。
【０００８】
本発明の第２の態様においては、流体試料を第１フィルタで濾過する第１濾過段階と、前記第１濾過段階による濾過後の前記第１フィルタを液状培地に浸漬して培養を行う培養段階と、培養後の前記液状培地を前記第１フィルタの一部の領域で濾過する第２濾過段階と、前記第２濾過段階による濾過後の残渣から、前記液状培地に含まれる生物の核酸を抽出する抽出段階と、を備える方法が提供される。
【０００９】
なお、上記の発明の概要は、本発明の必要な特徴の全てを列挙したものではない。また、これらの特徴群のサブコンビネーションもまた、発明となりうる。
【図面の簡単な説明】
【００１０】
実施形態に係る微生物検出装置１を示す。
第１濾過部１２、培養部１３、生成部１４、第２濾過部１５および核酸抽出部１６における第１フィルタ１０１および第２フィルタ１０２の状態を示す。

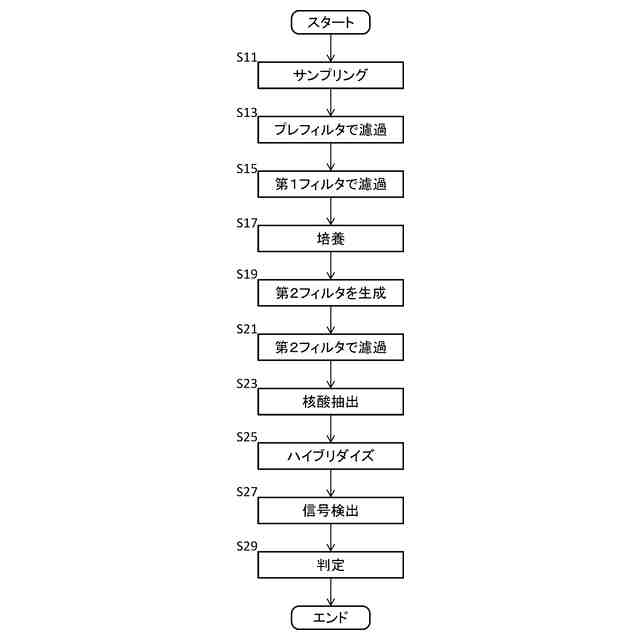

微生物検出装置１の動作を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
