公開番号2025164471
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068473
出願日2024-04-19
発明の名称長尺LED照明装置
出願人DNライティング株式会社
代理人個人,個人,個人
主分類F21V 3/00 20150101AFI20251023BHJP(照明)
要約【課題】細長いハウジングの内部に複数のLED発光素子を列設してなる照明装置において、照明の明るい部分と暗い部分とが交互に生じることを防止する。
【解決手段】細長いハウジング12の内部に複数のLED発光素子13を列設してなる照明装置10において、ハウジング12の内部に、発光素子13の並び方向と直交する幅方向内で互いに連続する光拡散部材14aと透明部材14bとからなるセード14を設ける。そのセード14は、LED発光素子13の発光面13aに近接し、かつ該発光面13aから射出された光が光拡散部材14aおよび透明部材14bに入射する状態とする。
【選択図】図1
特許請求の範囲【請求項１】
一方向に延び、この方向に直交する面内の断面形状が凹字形であるハウジングと、
このハウジング内に、発光面が前記凹字形の開放部を向く状態として、互いの間に距離を置いて前記一方向に並べて配設された複数のＬＥＤ発光素子とからなる照明装置において、
前記開放部に、前記一方向に沿って延び、該一方向と直交する幅方向に順次連続する光拡散部と透明部とからなる手段を設け、前記光拡散部が、前記複数のＬＥＤ発光素子の発光面に近接し、かつ該発光面から射出された照明光の一部が該光拡散部材により拡散され、該照明光の他の部分が前記透明部を通過するように前記ハウジングに取り付けられている照明装置。
続きを表示（約 400 文字）【請求項２】
天井面と、該天井面と略直交して該天井面から下方に延びる壁面とを有する建造物に対して、前記凹字形の部分の透明部がある方のハウジング外側面を壁面に近接させた状態で、前記複数のＬＥＤ発光素子が配置された面の裏側の面が前記天井面に取り付けられるようにして使用される請求項１に記載の照明装置。
【請求項３】
床面と、該床面と略直交して該床面から上方に延びる壁面とを有する建造物に対して、前記凹字形の部分の透明部がある方のハウジング外側面を壁面に近接させた状態で、前記複数のＬＥＤ発光素子が配置された面の裏側の面が前記床面に取り付けられるようにして使用される請求項１に記載の照明装置。
【請求項４】
前記ＬＥＤ発光素子が、ＬＥＤチップと前記ＬＥＤチップから射出された光を集光して素子外に射出させる集光レンズとからなる請求項１から３のいずれか１項に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明はＬＥＤ照明装置、特に細長いハウジングと、このハウジングの内部に直線状に列設された複数のＬＥＤ発光素子とからなる長尺のＬＥＤ照明装置、より詳細にはＬＥＤ発光素子を一定の間隔をおいて複数直列に並べた長尺の照明装置を使用して照明光を壁面に照射する間接照明における照明装置の改良に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、例えば特許文献１、２および３に示されているように、細長いハウジング（ケースやダクトと言われることもある）内にＬＥＤ発光素子を複数、互いに間隔をおいてハウジング長手方向に列設してなる長尺ＬＥＤ照明装置が知られている。この種の照明装置は、各種の照明に使用されるが、その一つとして、ビルや家屋等の建造物の間接照明に使われることもある。すなわち、例えば天井のある空間の壁面の近傍において、天井から垂下された目隠しの陰に天井から下向きに照射するように壁に沿って長尺ＬＥＤ照明装置を水平に設置し、ＬＥＤ発光素子からの照明光が壁に沿って略下向きに発せられるようにして、ＬＥＤからの光を照射された壁のみが明るく照らされるようにした間接照明が知られている。あるいは、屋外において、建造物の外壁に沿って下から長尺ＬＥＤ照明装置からの光を壁に照射して、光源を直接人の目に見せることなく、照らされた壁面のみを明るくして間接照明とするものもある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０３３７２６号公報
特開２０２３－０００４５４号公報
実登第３２１７４６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これらの長尺ＬＥＤ照明装置を使用した間接照明においてはＬＥＤ発光素子が長さ方向に間隔をおいて列設されているため、照射された壁面において明るい部分と暗い部分とがその間隔ごとに交互に繰り返すため、照明の明るさが不均一になり、均一な明るさを得ることが難しいという問題がある。
【０００５】
以下、この問題を図５および６を参照して説明する。なお、これらの図５および６では天井から下向きに照射する例を示すが、図示の都合上、上下を逆にして天井面を下に示し、図では実際の上下方向と逆に示している。そこで両図においては、誤解を避けるために、この実際の上下方向を書き入れて示している。
【０００６】

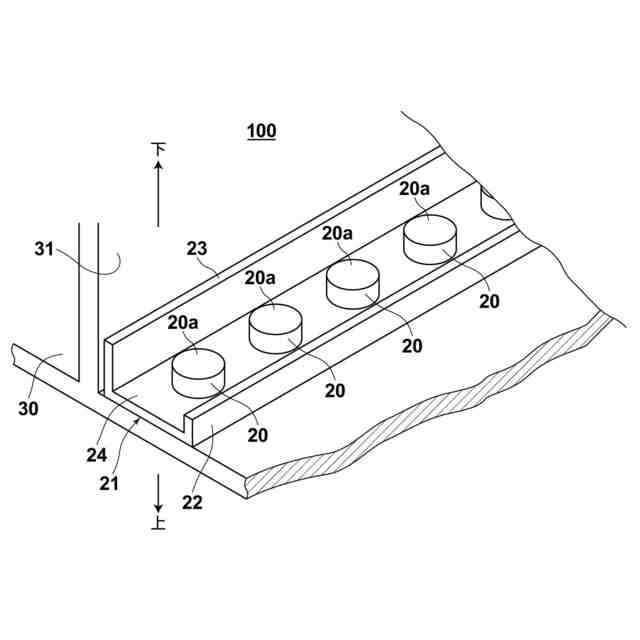

図５および６は、それぞれ、従来の照明装置１００において複数のＬＥＤ発光素子２０が列設されている部分を斜め方向から見た状態と、側方から見た状態を示している。図中２１は断面形状が凹字形の細長いハウジングであり、図５ではこのハウジング２１の手前側の側壁２２の一部を破断して示し、図６ではこの側壁２２の全部を省き、奥側のハウジング側壁２３だけを示している。またこの例では、ハウジング２１の底壁２４が前述したように天井面３０に取り付けられる。
【０００７】
図５は、ＬＥＤ発光素子２０の、照明光が発せられる円形の発光面２０ａの位置関係を示している。図６に示すように、この発光面２０ａから射出された照明光４０は、概略円錐形の一部をなすように、下方に向かって拡がりながら進行する。そこで照明光４０は、ある程度下方位置（図６で一点鎖線Ｌで示す位置）まで進めば隣接する発光素子２０からの照明光同士が互いに混じり合って全体に明るくなり、広がった照明光が壁面３１に到達して壁面３１が明るく照らされるようになるが、それよりも上の位置つまり発光面２０ａに近い位置には、照明光４０が直接届かないか、非常に微弱である領域が互いに間隔を置いて生じることになる。こうして、照明の明るい部分と暗い部分とが交互に繰り返すようになる。図６では、この暗い部分をドット付きの領域として示している。
【０００８】
なお図５および６では、ＬＥＤ発光素子２０をいわゆる砲弾型のものとして示しており、円形の発光面２０ａはＬＥＤチップに被着された集光レンズの表面となるが、砲弾型のＬＥＤ発光素子の代わりにチップオンボード型や表面実装型のＬＥＤ発光素子が用いられた場合も、照明の明るい部分と暗い部分とが生じる事情は同じである。
【０００９】
本発明は上記の事情に鑑みてなされたものであり、細長いハウジングの内部に複数のＬＥＤ発光素子を列設してなる照明装置において、照明の明るい部分と暗い部分とが交互に繰り返す照明不均一の問題発生を防止することを目的とする。
【課題を解決するための手段】
【００１０】
本発明による照明装置は、
一方向に延び、この方向に直交する面内の断面形状が凹字形であるハウジングと、
このハウジング内に、発光面が前記凹字形の開放部を向く状態として、互いの間に距離を置いて前記一方向に並べて配設された複数のＬＥＤ発光素子とからなる照明装置において、
前記開放部に、前記一方向に沿って延び、該一方向と直交する幅方向に順次連続する光拡散部と透明部とからなる手段を設け、前記光拡散部が、前記複数のＬＥＤ発光素子の発光面に近接し、かつ該発光面から射出された照明光の一部が該光拡散部材により拡散され、該照明光の他の部分が前記透明部を通過するように前記ハウジングに取り付けられていることを特徴とするものである。
（【００１１】以降は省略されています）
