特許ウォッチ

公開番号2025163700
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067127
出願日2024-04-18
発明の名称車両用灯具
出願人スタンレー電気株式会社
代理人個人
主分類F21S 45/43 20180101AFI20251023BHJP(照明)
要約【課題】センサ室の放熱を行うことができる車両用灯具を提供する。
【解決手段】車両用灯具であって、ハウジングと、前記ハウジングに取り付けられ、前記ハウジングとの間に灯室を形成するアウターレンズと、前記灯室に配置された灯具ユニットと、センサ室を備えた測距センサユニットと、前記センサ室に設けられた測距センサと、前記センサ室に設けられた送風機と、を備え、前記ハウジングには、前記灯室に連通する貫通穴が形成されており、前記測距センサユニットは、前記センサ室が前記貫通穴を介して前記灯室に配置された状態で前記ハウジングに取り付けられている。

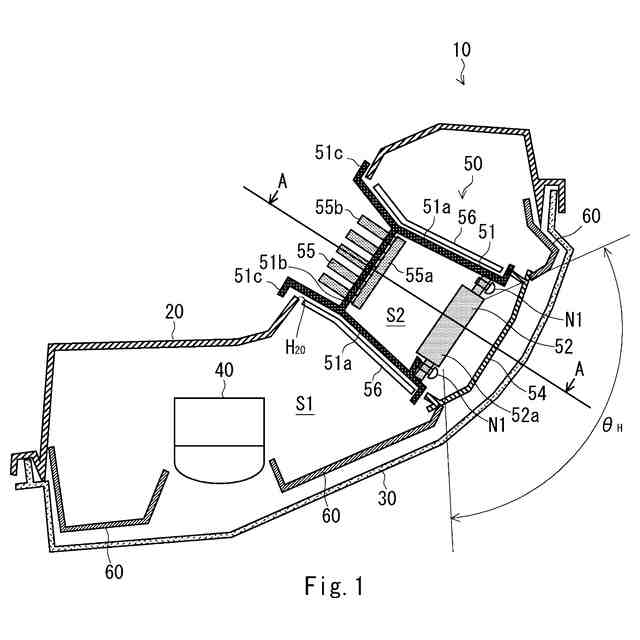

【選択図】図1
特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングに取り付けられ、前記ハウジングとの間に灯室を形成するアウターレンズと、
前記灯室に配置された灯具ユニットと、
センサ室を備えた測距センサユニットと、
前記センサ室に設けられた測距センサと、
前記センサ室に設けられた送風機と、を備え、
前記ハウジングには、前記灯室に連通する貫通穴が形成されており、
前記測距センサユニットは、前記センサ室が前記貫通穴を介して前記灯室に配置された状態で前記ハウジングに取り付けられている車両用灯具。
続きを表示（約 810 文字）【請求項２】
センサカバーと、
前記測距センサ、前記送風機及び前記センサカバーが取り付けられたブラケットと、をさらに備え、
前記センサカバー及び前記ブラケットは、前記センサ室を構成しており、
前記センサカバーは、前記測距センサユニットが前記ハウジングに取り付けられた状態で前記アウターレンズに空間を挟んで対向している請求項１に記載の車両用灯具。
【請求項３】

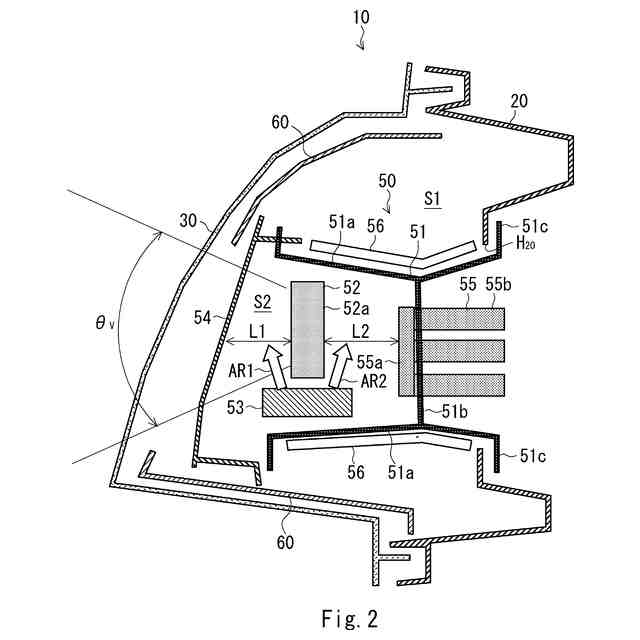

前記送風機は、前記測距センサと前記センサカバーとの間に向けて送風する請求項２に記載の車両用灯具。
【請求項４】
前記送風機は、前記測距センサに向けて送風する請求項１に記載の車両用灯具。
【請求項５】
前記アウターレンズから近くに配置されたセンサカバーと、
前記アウターレンズから遠くに配置されたヒートシンクと、
前記測距センサ、前記送風機、前記センサカバー及び前記ヒートシンクが取り付けられたブラケットと、をさらに備え、
前記センサカバー、前記ヒートシンク及び前記ブラケットは、前記センサ室を構成しており、
前記測距センサと前記ヒートシンクとの間には間隔が設けられている請求項１に記載の車両用灯具。
【請求項６】

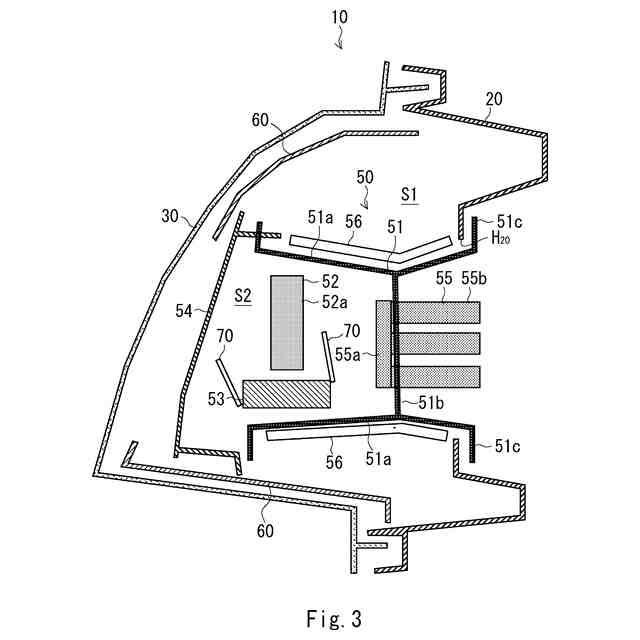

前記送風機で発生した空気の流れを制御する空気流れ制御部をさらに備える請求項１に記載の車両用灯具。
【請求項７】

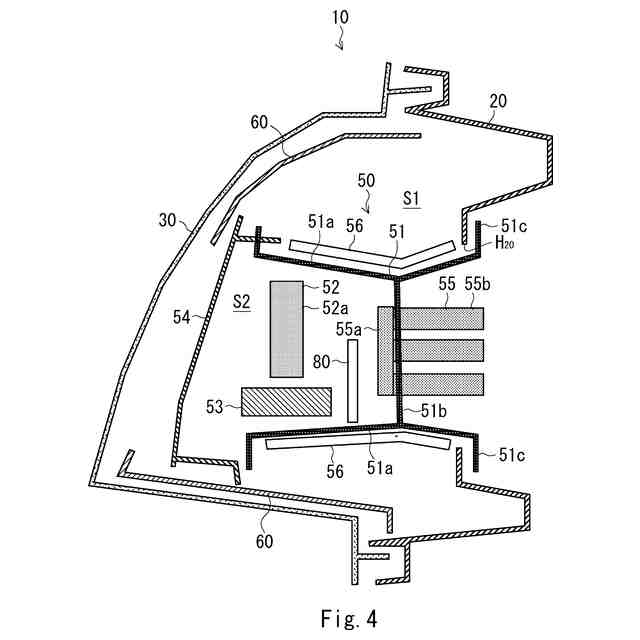

前記送風機と熱源との間に配置された遮熱板をさらに備える請求項１に記載の車両用灯具。
【請求項８】

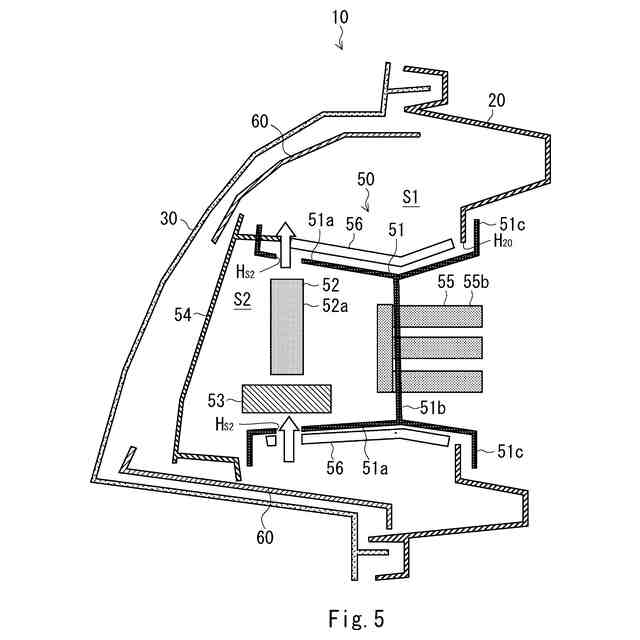

前記センサ室には通風孔が設けられている請求項１に記載の車両用灯具。
【請求項９】
前記ブラケットは、熱伝導率が低い材料製である請求項２に記載の車両用灯具。
【請求項１０】
前記センサ室を覆う断熱材をさらに備える請求項１に記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両用灯具に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
アウターレンズとハウジングとの間の空間をハウジングの一部である仕切り壁により、灯具ユニットが配置される灯室及び測距センサが配置されるセンサ室に区画した構成の車両用灯具が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２０３３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の車両用灯具においては、センサ室の放熱は考慮されていないため、測距センサで発生した熱によりセンサ室内の温度が上昇し、センサ室内の測距センサの品質を保つことができない恐れがあり、その点で改善の余地がある。
【０００５】
本開示は、このような問題点を解決するためになされたものであり、センサ室の放熱を行うことができる車両用灯具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示にかかる車両用灯具は、ハウジングと、前記ハウジングに取り付けられ、前記ハウジングとの間に灯室を形成するアウターレンズと、前記灯室に配置された灯具ユニットと、センサ室を備えた測距センサユニットと、前記センサ室に設けられた測距センサと、前記センサ室に設けられた送風機と、を備え、前記ハウジングには、前記灯室に連通する貫通穴が形成されており、前記測距センサユニットは、前記センサ室が前記貫通穴を介して前記灯室に配置された状態で前記ハウジングに取り付けられている。
【０００７】
このような構成により、センサ室の放熱を行うことができる。
【０００８】
また、上記車両用灯具において、センサカバーと、前記測距センサ、前記送風機及び前記センサカバーが取り付けられたブラケットと、をさらに備え、前記センサカバー及び前記ブラケットは、前記センサ室を構成しており、前記センサカバーは、前記測距センサユニットが前記ハウジングに取り付けられた状態で前記アウターレンズに空間を挟んで対向していてもよい。
【０００９】
また、上記車両用灯具において、前記送風機は、前記測距センサと前記センサカバーとの間に向けて送風してもよい。
【００１０】
また、上記車両用灯具において、前記送風機は、前記測距センサに向けて送風してもよい。
（【００１１】以降は省略されています）
