公開番号2025162730
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066120
出願日2024-04-16
発明の名称照明装置
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類F21V 13/02 20060101AFI20251021BHJP(照明)
要約【課題】レンズと所定の絵柄等が形成されたプレートとの位置関係のズレを抑制することにより、投影領域のズレ、投影される絵柄等の変形又はズレの発生を抑制することができる照明装置を提供する。
【解決手段】照明装置1は、ハウジング3と、照明部材5と、レンズユニット9と、レンズカバー11とを備える。レンズユニット9は、コリメートレンズ51と、拡大レンズ53と、コリメートレンズ51と拡大レンズ53との間に配置される刻印プレート55とを有する。コリメートレンズ51は、レンズ本体57の前端部から拡大レンズ53側に向けて突出する前端壁部89を有する。拡大レンズ53は、レンズ本体61の後端部からコリメートレンズ51側に向けて突出して弾性変形可能な弾性変形部79を有する。レンズカバー11のレンズ収容部95の内壁の前後方向の間隔Gが、レンズユニット9の前端部位から後端部位までの長さLよりも小さい。
【選択図】図2
特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングに収容され、発光部を有する照明部材と、
前記ハウジングに組付けられ、前記発光部から放射された光を透過するレンズユニットと、
前記ハウジングに装着され、前記レンズユニットを覆うレンズカバーと、を備え、
前記レンズユニットは、
前記発光部から放射された光の光軸上に配置される第１レンズと、
前記第１レンズに対向させて前記光軸上に配置される第２レンズと、
前記第１レンズと前記第２レンズとの間に配置され、投影用画像が形成されたプレートと、を有し、
前記第１レンズは、第１レンズ本体と、前記第１レンズ本体の前端部から前記第２レンズ側に向けて突出する前端壁部と、を有し、
前記第２レンズは、第２レンズ本体と、前記第２レンズ本体の後端部から前記第１レンズ側に向けて突出して弾性変形可能な弾性変形部と、を有し、
前記レンズカバーは、前記レンズユニットを収容するレンズ収容部を有し、
前記レンズ収容部の内壁の前後方向間隔が、前記レンズユニットの前端部位から後端部位までの長さよりも小さい、
照明装置。
続きを表示（約 510 文字）【請求項２】
前記プレートは、プレート本体を有し、
前記第１レンズは、前記第１レンズ本体の前端部の左右方向両側から前記第２レンズ側に向けて突出して前記プレート本体の前方に配置された第１レンズ側柱部を有し、
前記第２レンズは、前記第２レンズ本体の前端部の左右方向両側から前記第１レンズ側に向けて突出して前記プレート本体と前記第１レンズ側柱部との間に配置された第２レンズ側柱部を有し、
前記レンズカバーは、前記レンズ収容部を構成する前壁部と後壁部と左右一対の側壁部とを有し、
前記プレート本体、前記第２レンズ側柱部、前記第１レンズ側柱部及び前記レンズカバーの前記前壁部と前記側壁部との交差部には、それぞれ前後方向に対して傾斜した傾斜面部が形成されている、
請求項１に記載の照明装置。
【請求項３】
前記第１レンズ及び前記第２レンズにはそれぞれ、係止部が形成され、
前記第１レンズの係止部と前記第２レンズの係止部とを係止させることにより、前記第１レンズと前記第２レンズとの間に前記プレートが保持される、
請求項１又は２に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、投影対象に画像を投影するプロジェクター（照明装置）を備えた車両内装用画像投影システム（車室内照明装置）が知られている（特許文献１参照）。
【０００３】
従来の車室内照明装置では、プロジェクター（照明装置）は、光を発する光源と、投影用の柄を有する柄プレートと、光源から発せられた光を集めて柄プレートに送る第１のレンズ部品と、柄プレートの柄を投影するための第２のレンズ部品とを備える。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１５９５９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の照明装置においては、投影される絵柄等が照明装置内のレンズによって比較的大きな比率で拡大されるため、レンズと所定の絵柄等が形成されたプレートとの位置関係がズレると、投影領域がズレたり、投影される絵柄等が変形又はズレる可能性がある。
【０００６】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、レンズと所定の絵柄等が形成されたプレートとの位置関係のズレを抑制することにより、投影領域のズレ、投影される絵柄等の変形又はズレの発生を抑制することができる照明装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の態様に係る照明装置は、ハウジングと、ハウジングに収容され、発光部を有する照明部材と、ハウジングに組付けられ、発光部から放射された光を透過するレンズユニットと、ハウジングに装着され、レンズユニットを覆うレンズカバーと、を備え、レンズユニットは、発光部から放射された光の光軸上に配置される第１レンズと、第１レンズに対向させて光軸上に配置される第２レンズと、第１レンズと第２レンズとの間に配置され、投影用画像が形成されたプレートと、を有し、第１レンズは、第１レンズ本体と、第１レンズ本体の前端部から第２レンズ側に向けて突出する前端壁部と、を有し、第２レンズは、第２レンズ本体と、第２レンズ本体の後端部から第１レンズ側に向けて突出して弾性変形可能な弾性変形部と、を有し、レンズカバーは、レンズユニットを収容するレンズ収容部を有し、レンズ収容部の内壁の前後方向間隔が、レンズユニットの前端部位から後端部位までの長さよりも小さい。
【発明の効果】
【０００８】
本発明によれば、レンズと所定の絵柄等が形成されたプレートとの位置関係のズレを抑制することにより、投影領域のズレ、投影される絵柄等の変形又はズレの発生を抑制することができる照明装置を提供することができる。
【図面の簡単な説明】
【０００９】
本実施形態に係る照明装置の一例を示す斜視図である。

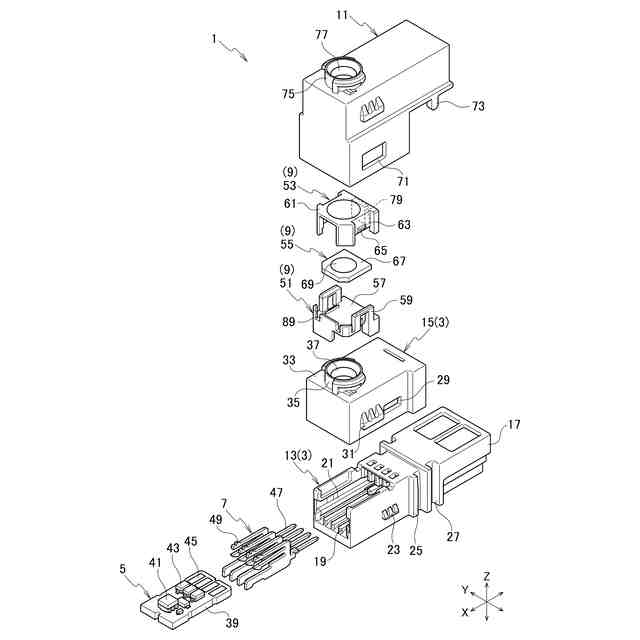

本実施形態に係る照明装置の分解斜視図である。

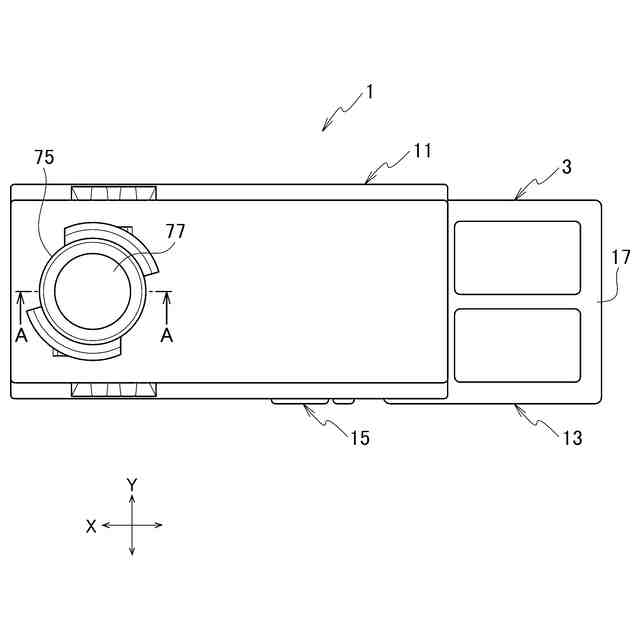

本実施形態に係る照明装置の平面図である。
図３のＡ－Ａ線による断面図である。
本実施形態に係る照明装置の側面図である。

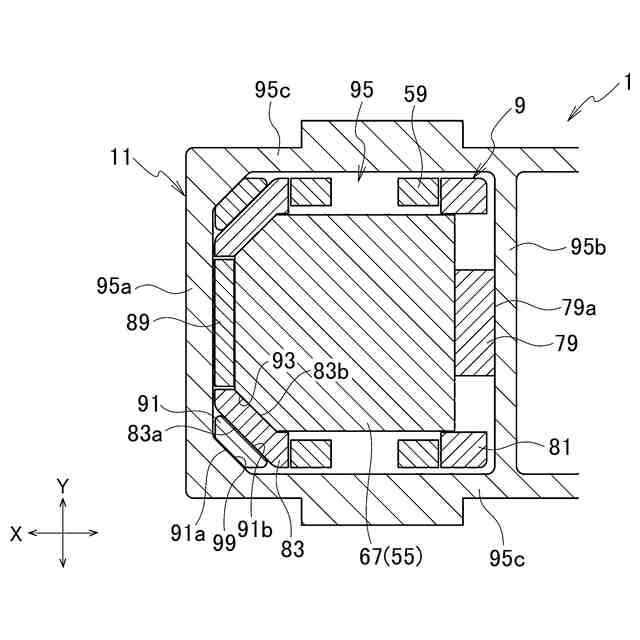

図５のＢ－Ｂ線による断面図である。
照明装置を構成するレンズユニットの斜視図である。
レンズユニットに含まれる拡大レンズの斜視図である。
レンズカバー取付け前の図３のＡ－Ａ線に対応する断面図である。
レンズカバー取付け前の図５のＢ－Ｂ線に対応する断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を用いて本実施形態に係る照明装置について詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
（【００１１】以降は省略されています）
