公開番号2025161294
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064365
出願日2024-04-12
発明の名称テレセントリックレンズ用同軸照明装置
出願人株式会社レイマック
代理人個人
主分類F21S 2/00 20160101AFI20251017BHJP(照明)
要約【課題】テレセントリックレンズに挿入され得る円筒部を有しその先端面からより明るい光を放射することができるテレセントリックレンズ用同軸照明装置を提供する。
【解決手段】このテレセントリックレンズ用同軸照明装置1は、軸方向に延びており中空部21aの先端21aaから光を放射し得る円筒部21が形成された筐体2と、筐体2の中に設けられた発光部3と、筐体2の中に設けられ、1個又は複数個の凸レンズ41、42から構成され、発光部3からの光を入射し、円筒部21の中空部21aにおける軸方向の中心Aaから先端21aaまでの位置又は先端21aa近傍の外側の位置に結像点Bを有し、結像点Bに向かって光を放射するレンズ部4と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
軸方向に延びており中空部の先端から光を放射し得る円筒部が形成された筐体と、
該筐体の中に設けられた発光部と、
前記筐体の中に設けられ、１個又は複数個の凸レンズから構成され、前記発光部からの光を入射し、前記円筒部の前記中空部における軸方向の中心から先端までの位置又は該先端近傍の外側の位置に結像点を有し、該結像点に向かって光を放射するレンズ部と、
を備えるテレセントリックレンズ用同軸照明装置。
続きを表示（約 100 文字）【請求項２】
請求項１に記載のテレセントリックレンズ用同軸照明装置において、
前記レンズ部に対する前記発光部の軸方向の位置が変動可能であるテレセントリックレンズ用同軸照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、テレセントリックレンズに挿入され同軸落射照明として用いるテレセントリックレンズ用同軸照明装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、工場で生産された物品（製品）の検査（欠陥、キズ、汚れ、異物などの外観検査）では、同軸落射照明付きのテレセントリックレンズが用いられることが少なくない。同軸落射照明付きのテレセントリックレンズでは、テレセントリックレンズに挿入される同軸照明装置が用いられる。
【０００３】
同軸照明装置は、例えば、特許文献１及び特許文献２に示すように、筐体の中に、一般的には、発光部とレンズ部（特許文献１のコリメートレンズと集光レンズ、特許文献２のレンズ機構（第１レンズと第２レンズ））と導光部（特許文献１の導光部、特許文献２のガラスロッド）を備える。発光部は、通常は、発光する１個の発光ダイオードを有する。レンズ部は、発光部からの光を入射し導光部に向かって放射する。導光部は、レンズ部からの光を入射して外部に向かって導いて（側面で反射させながら導いて）放射する。筐体において導光部の周囲は、小径の円筒部になっており、この円筒部は、テレセントリックレンズに側方から挿入され得る。例えば、特許文献３には、同軸照明装置（同文献では検査用照明装置）の円筒部（同文献では光学ガイト体の周囲のケース（筐体）の一部分）がテレセントリックレンズ（同文献では検査装置）に側方から挿入されることが記載されている（同文献の図１（Ａ）参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－０４５１９２号公報
特開２００４－１１１３７７号公報
特開２０１３－２４６９５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１、特許文献２及び特許文献３に記載されているような導光部は、ガラス製又は合成樹脂製のものであり、同軸照明装置から放射される光はその分だけ明るさが減ずる。
【０００６】
本発明は、係る事由に鑑みてなされたものであり、その目的は、テレセントリックレンズに挿入され得る円筒部を有しその先端面からより明るい光を放射することができるテレセントリックレンズ用同軸照明装置を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、請求項１に記載のテレセントリックレンズ用同軸照明装置は、軸方向に延びており中空部の先端から光を放射し得る円筒部が形成された筐体と、該筐体の中に設けられた発光部と、前記筐体の中に設けられ、１個又は複数個の凸レンズから構成され、前記発光部からの光を入射し、前記円筒部の前記中空部における軸方向の中心から先端までの位置又は該先端近傍の外側の位置に結像点を有し、該結像点に向かって光を放射するレンズ部と、を備える。
【０００８】
請求項２に記載のテレセントリックレンズ用同軸照明装置は、請求項１に記載のテレセントリックレンズ用同軸照明装置において、前記レンズ部に対する前記発光部の軸方向の位置が変動可能である。
【発明の効果】
【０００９】
本発明のテレセントリックレンズ用同軸照明装置によれば、テレセントリックレンズに挿入され得る円筒部を有しその先端面からより明るい光を放射することが可能になる。
【図面の簡単な説明】
【００１０】
本発明の実施形態に係るテレセントリックレンズ用同軸照明装置を示す左側面図である。
同上のテレセントリックレンズ用同軸照明装置を示す断面図（図１のＣ－Ｃ線で示す切断面での断面図）である。

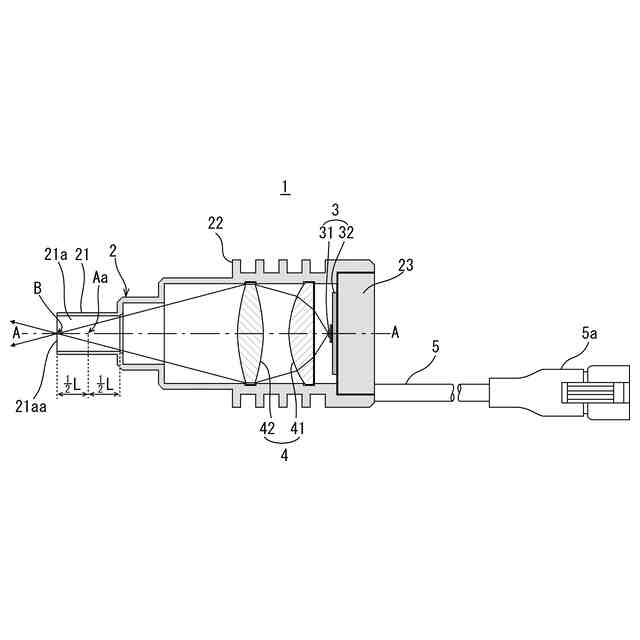

図２に光の様子を追記した断面図である。
同上のテレセントリックレンズ用同軸照明装置をテレセントリックレンズに挿入したときの正面図である。

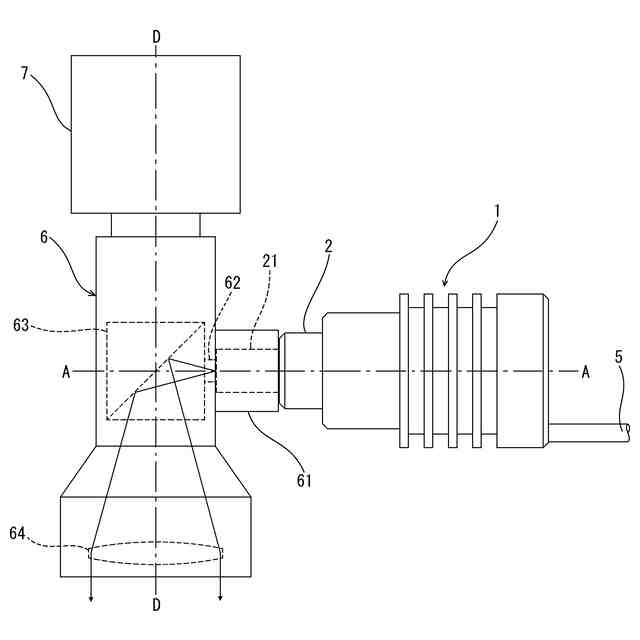

図４に光の様子を追記した正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
