公開番号2025155160
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058751
出願日2024-04-01
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 4/58 20060101AFI20251006BHJP(基本的電気素子)
要約【課題】公差吸収を行うことができ、組付性を向上することができるバスバ配置構造を提供する。
【解決手段】複数のバスバ9と、隣り合うバスバ9,9を連結し、隣り合うバスバ9,9を電気的に接続する連結部11とを備えたバスバ配置構造1において、連結部11を、隣り合うバスバ9,9の間に形成される角度θを可変可能に設けた。
【選択図】図2
特許請求の範囲【請求項１】
複数のバスバと、
隣り合う前記バスバを連結し、隣り合う前記バスバを電気的に接続する連結部と、
を備え、
前記連結部は、隣り合う前記バスバの間に形成される角度を可変可能に設けられているバスバ配置構造。
続きを表示（約 170 文字）【請求項２】
前記連結部は、隣り合う前記バスバのうち一方に設けられた軸部と、他方に設けられ前記軸部が挿通される孔部とを有する請求項１に記載のバスバ配置構造。
【請求項３】
複数の前記バスバのうち少なくとも１つは、他の前記バスバより電流の流れ方向と直交する断面積が大きく設定されている請求項１又は２に記載のバスバ配置構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バスバ配置構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、バスバ配置構造としては、複数のバスバと、隣り合うバスバを連結し、隣り合うバスバを電気的に接続する連結部とを備えたものが知られている（特許文献１参照）。このバスバ配置構造では、隣り合うバスバを連結する連結部が、レーザー接合によって設けられている。レーザー接合されるバスバの互いの接合面は、幅が異なる公差吸収部となっている。このようなバスバ配置構造では、連続する１つのバスバで配置形状を形成したときに発生する製造公差を、レーザー接合する接合面の位置を異ならせることによって、吸収することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２３７０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記特許文献１のバスバ配置構造では、連続する１つのバスバで配置形状を形成したときに製造公差が発生している場合、製造公差に合わせて、その都度、複数のバスバをレーザー接合しなければならない。このため、複数のバスバをレーザー接合する作業など、バスバを配置するまでの作業工程が多く、組付性が低下していた。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、公差吸収を行うことができ、組付性を向上することができるバスバ配置構造を提供することにある。
【課題を解決するための手段】
【０００６】
本実施形態に係るバスバ配置構造は、複数のバスバと、隣り合う前記バスバを連結し、隣り合う前記バスバを電気的に接続する連結部と、を備え、前記連結部は、隣り合う前記バスバの間に形成される角度を可変可能に設けられている。
【発明の効果】
【０００７】
本発明によれば、公差吸収を行うことができ、組付性を向上することができるバスバ配置構造を提供することができる。
【図面の簡単な説明】
【０００８】

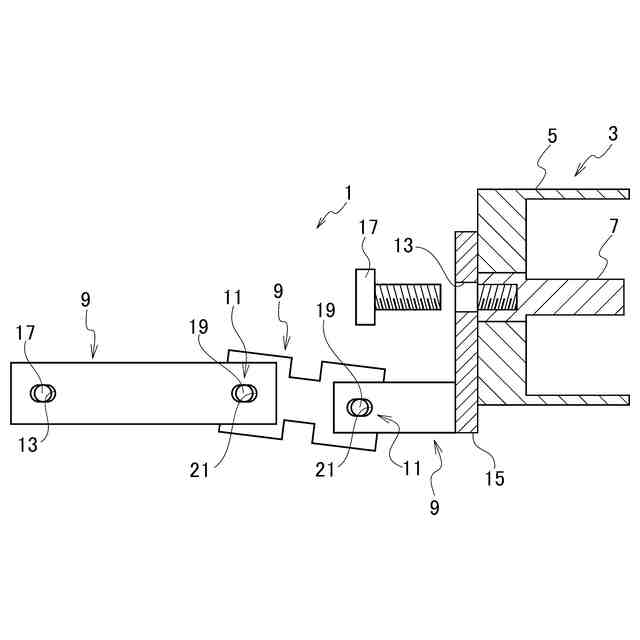

本実施形態に係るバスバ配置構造のコネクタを断面としたときの正面図である。

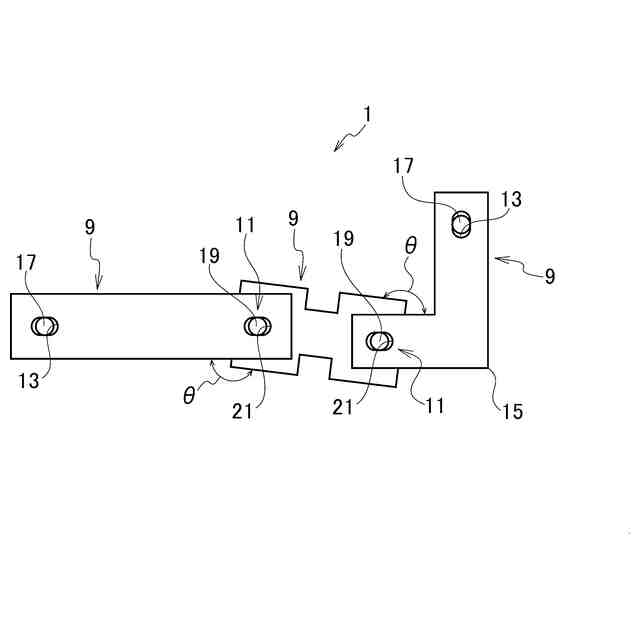

本実施形態に係るバスバ配置構造の正面図である。
本実施形態に係るバスバ配置構造の正面図である。

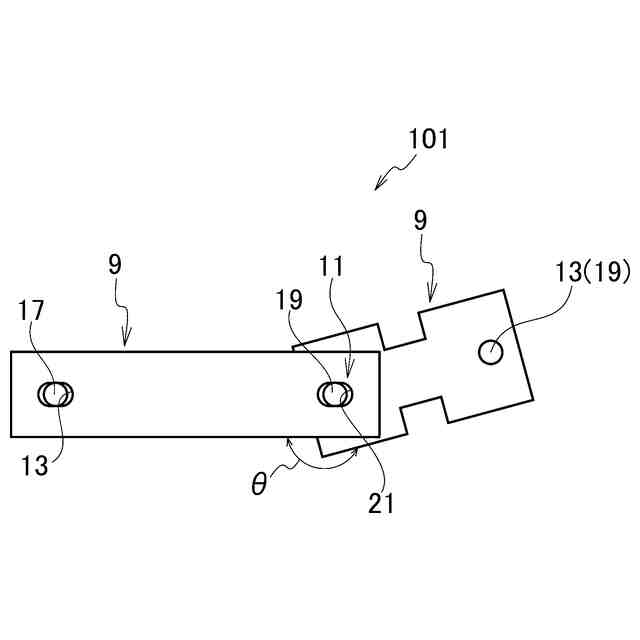

本実施形態に係るバスバ配置構造の他例を示す正面図である。
本実施形態に係るバスバ配置構造の他例を示す正面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本実施形態に係るバスバ配置構造について詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１に示すように、本実施形態に係るバスバ配置構造１は、例えば、電気自動車やハイブリッド自動車などの充電設備の充電コネクタ（不図示）が嵌合される車両用充電部に適用される。車両用充電部には、充電コネクタが嵌合されるコネクタ３が配置されている。コネクタ３は、合成樹脂などの絶縁性材料からなるハウジング５と、ハウジング５に収容された導電性材料からなる端子７とを有する。端子７は、バスバ９を介して車両に搭載された充電池やバッテリなどの電源（不図示）と電気的に接続されている。コネクタ３は、ハウジング５に充電コネクタが嵌合されることにより、端子７が充電コネクタの相手端子（不図示）と電気的に接続され、電源が充電される。車両に搭載される電源は、航続距離を向上させるために、近年、大容量であるものが増えている。大容量の電源は、充電時間が長く、充電時間を短縮するために、バスバ９を用いて、大きな電流を流すことが考えられている。バスバ９は、剛性が高く、バスバ９の弾性変形によって、コネクタ３と電源との間に発生する製造公差や組付公差などの公差吸収を行うことが難しい。そこで、本実施形態に係るバスバ配置構造１は、バスバ９が弾性変形しなくても、公差吸収を行うことができるようにしている。
（【００１１】以降は省略されています）
